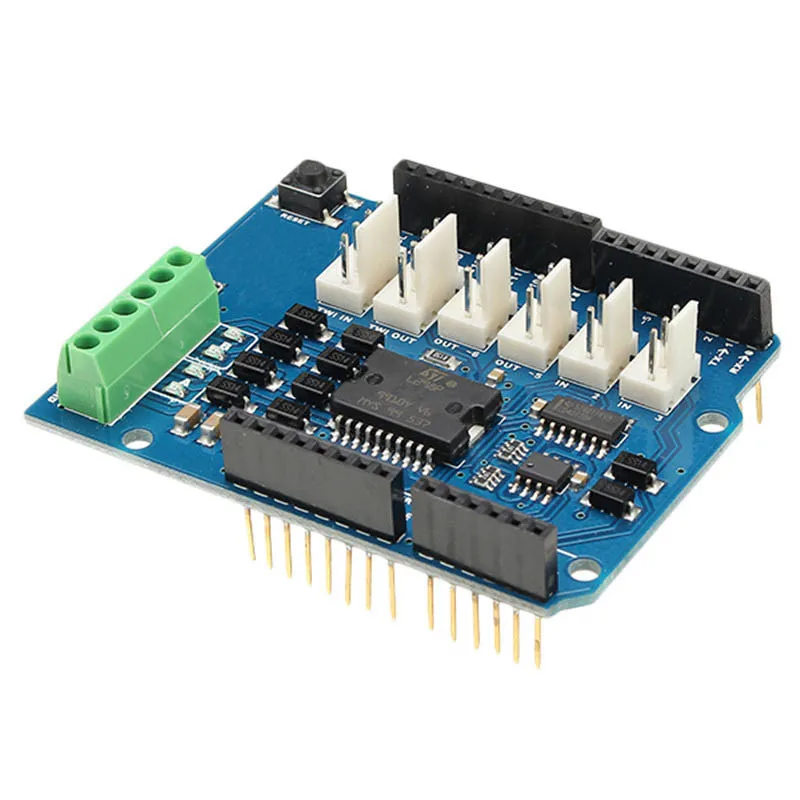

Щит двигателя основан на L298, он позволяет управлять двумя двигателями постоянного тока с вашей платой для Arduino, контролируя скорость и направление каждого из них независимо. Вы также можете измерить поглощение тока двигателя каждого двигателя, а также другие характеристики. Рабочее напряжение: 5 В ~ 12 В. Контроллер двигателя: L298P, привод 2 двигателя постоянного тока или 1 шаговый двигатель
О мощности: щит двигателя должен питаться только от внешнего источника питания. потому что IC L298, установленный на щите, имеет два отдельных подключения питания, один для логики и один для драйвера питания двигателя. Требуемый ток двигателя часто превышает максимальный ток USB. внешний (не-USB) Источник питания может быть либо от адаптера переменного тока в постоянный ток (настенное бородавление), либо от аккумулятора. бесплатная остановка хода и функция тормоза. щит может поставлять 2 Ампера на канал, в общей сложности 4 Ампера максимум.
Адаптер может быть подключен путем подключения 2,1 мм с положительным центральным штекером к разъему питания платы Arduino, на котором установлен Щит двигателя, или путем подключения проводов, которые приводят источник питания к винтовые клеммы Vin и GND, будьте внимательны, уважайте полярности. максимальный ток: 2А на канал или 4А макс (С внешним источником питания). Датчик тока: 1,65 в/A.

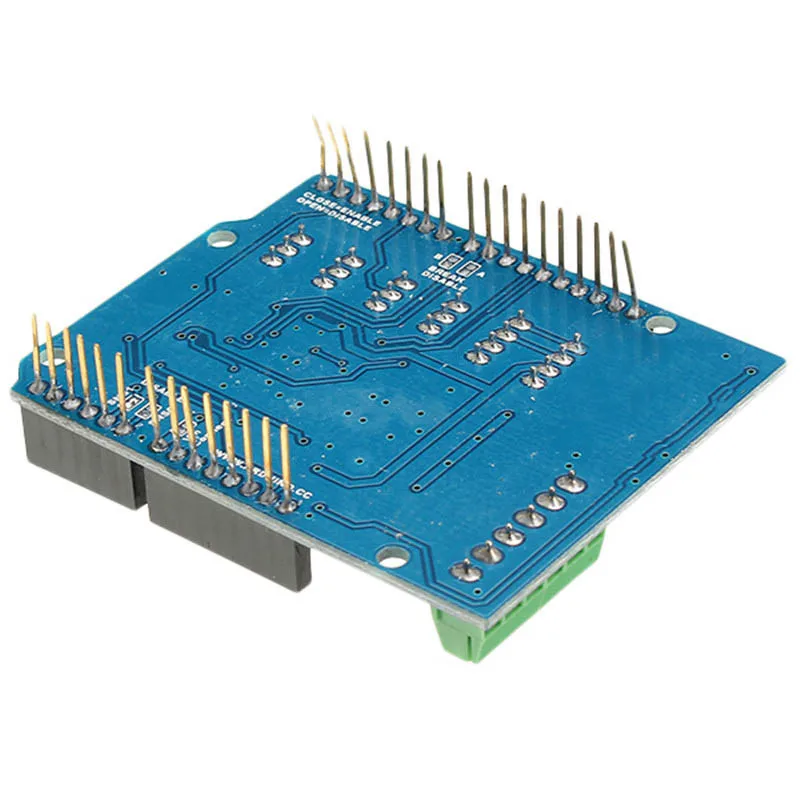

Чтобы избежать возможного повреждения платы Arduino, на которой установлен щит, мы рекомендуем использовать внешний источник питания, который обеспечивает напряжение между 7 и 12 В. если вашему двигателю требуется более 9 В, мы рекомендуем вам отделить линии питания щита и для платы Arduino, на которой установлен щит. Это возможно путем резки перемычки «Vin Connect», размещенной на задней стороне щита. Абсолютный предел для винта на винтовых клеммах составляет 18 В.
Контакты питания следующие: Vin на винтовом клеммном блоке, это входное напряжение к двигателю, подключенному к экрану. внешний источник питания, подключенный к этому контакту, также обеспечивает питание для платы Arduino, монтируемой. путем резки" Перемычка Vin Connect позволяет сделать эту линию питания для двигателя. GND заземление на винтовом клеммном блоке.
О входе и выходе:
Этот щит имеет два отдельных канала, называемых A и B, что каждый из них использует 4 штыря для Arduino, чтобы управлять или ощущать двигатель.
В общей сложности на этом щите используется 8 контактов.
Вы можете использовать каждый канал отдельно, чтобы управлять двумя двигателями постоянного тока или комбинировать их, чтобы управлять одним однополярным шаговым двигателем.
Контакты щита, разделенные по каналам, показаны в таблице ниже:
Функция
Штифты на канал. A
Штифты на канал. B
Направление
D12
D13
ШИМ
D3
D11
Тормоз
D9
D8
Датчик тока
A0
A1
Если вам не нужен тормоз и датчик тока, а также вам нужно больше штифтов для вашего приложения, вы можете отключить эти функции, нарезав соответствующие перемычки на задней стороне щита.
Дополнительные розетки на щитке описаны следующим образом:

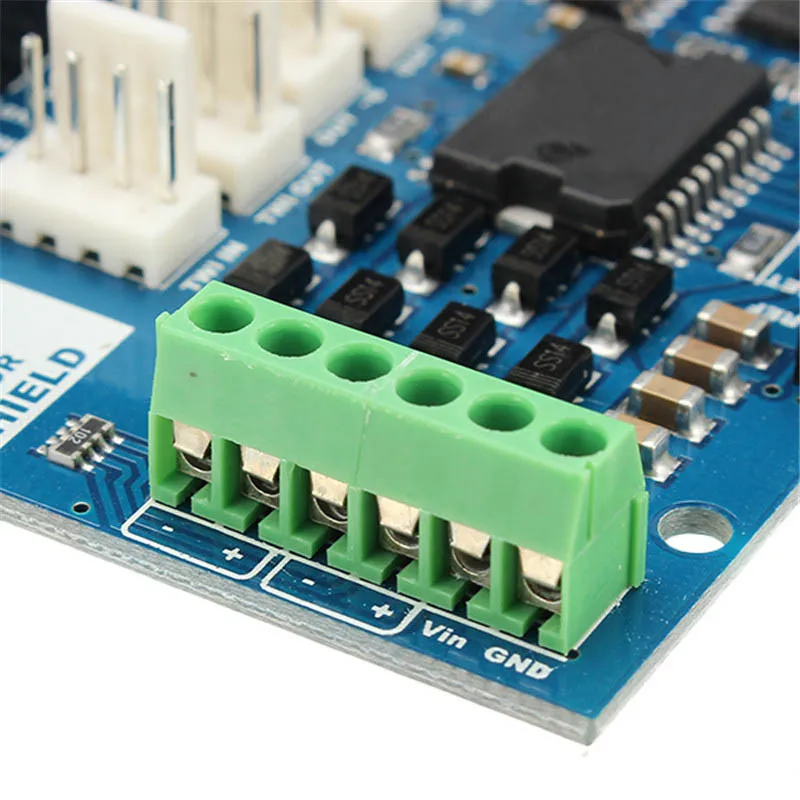

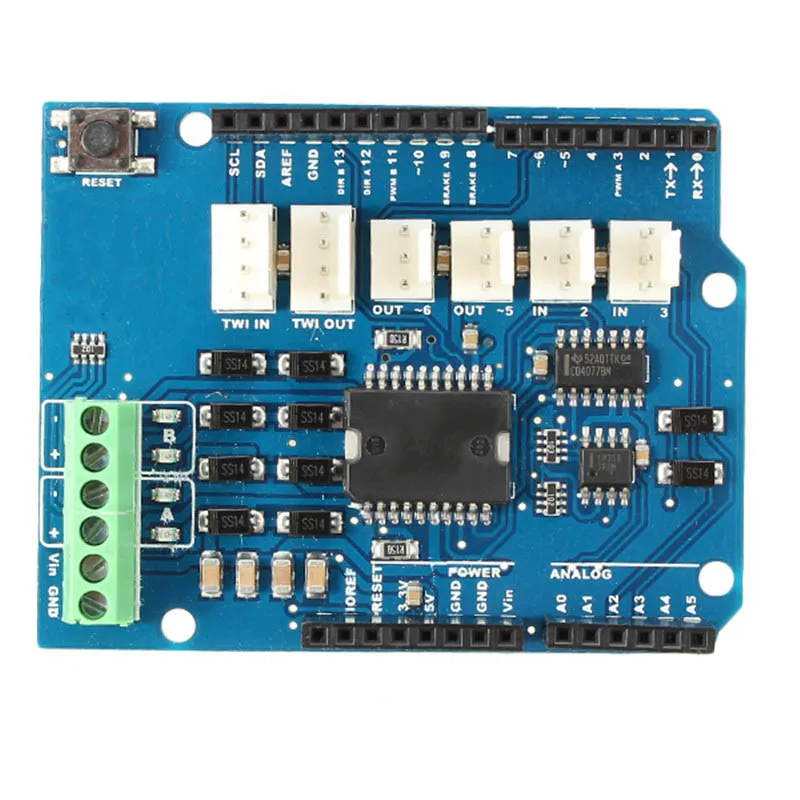

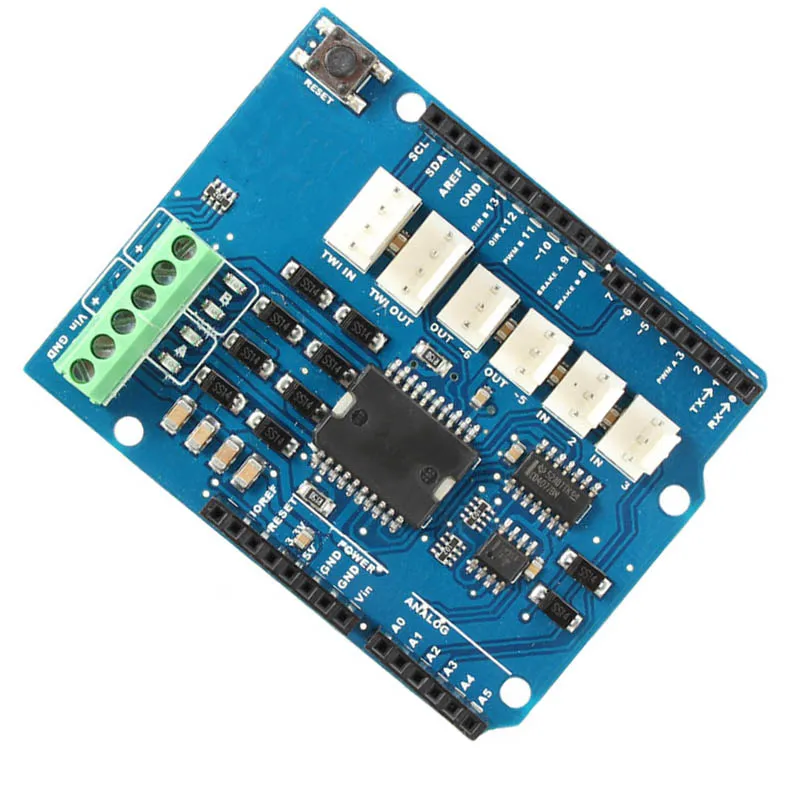

Винтовой терминал для подключения двигателей и их источника питания.
2 разъема TinkerKit для двух аналоговых входов (в белом цвете), подключенных к A2 и A3.
2 разъема TinkerKit для двух выходов Aanlog (оранжевого цвета посередине), подключенных к выходам PWM на штифтах D5 и D6.
2 разъема TinkerKit для интерфейса TWI (в белом цвете с 4 контактами), один для входа, а другой для выхода.
Цвет: синий
Материал: металл + Поликарбонат
Комплектация:
1 *-канальный драйвер двигателей модуль
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
