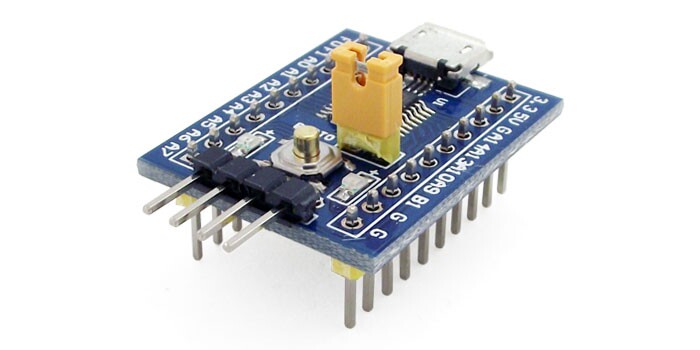

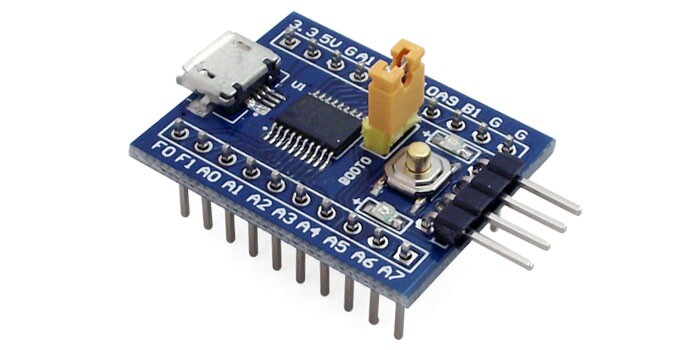

Минимальная система STM32F030F4P6Профиль продукта:Это материнская плата на основе STM32F030F4P6. Он имеет следующие характеристики:1. Самая основная схема, основанная на MCU, на плате, такая как кристаллический осциллятор, интерфейс управления питанием USB и так далее.2. Основная плата ведет ко всем портам ввода/вывода.3. С помощью SWD моделирования отладки и загрузки интерфейса, интерфейс может завершить отладку и загрузку задач как минимум с тремя проводами. По сравнению с традиционной JTAG отладкой, JTAG имеет много преимуществ. Чтобы добавить здесь слово, JTAG имеет склонность быть устраненным. Например, новый MCU серии M0 ST сохраняет только интерфейс отладки SWD, и JTAG отменяется напрямую.4. Интерфейс Mirco USB, используемый в смартфонах, прост в использовании и может использоваться в качестве интерфейса источника питания. Поскольку MCU удалил функцию USB связи, usb-порт не имеет функции связи. Пользователи должны обратить на это внимание при покупке.5. Оснащен высококачественными однорядными иглами с интервалом 1*10/2. 54 мм, чтобы обеспечить хороший проводящий контакт и облегчить пользователям размещение основных досок на стандартных многофункциональных досках или макетах. По умолчанию иглы не сварены. Пользователи могут выбрать направление сварки в соответствии с их собственными потребностями.Keil compilation, IAR compilation можно использовать, J-Link OB, ST-Link V2 или USART1 можно загрузить, через информацию и техническую поддержку, которую мы предоставляем, можно легко обновить с 51 до ARM обучения. Магазин только дизайн и разработка, техническая поддержка на месте! Будьте уверены в использовании.Профиль ресурса:   Профиль чипа: 1. STM32F030F4P6 Тип упаковки: TSSOP; Количество контактов: 20; Ядро: Cortex-M0 32-битный RISC; Рабочая частота: 48 МГц; Ресурсы хранения: 16 K байт Flash, 4 KByte SRAM; Интерфейсные ресурсы: 1x SPI, 1x USART, 1x I2C, 15x I/O порты, ADC: 1x ADC (12 бит/16 каналов) Таймер: 4 обычных таймера Отладка и загрузка: Поддержка только отладки и загрузки swd-интерфейса. Параметры MCU других моделей следующие:

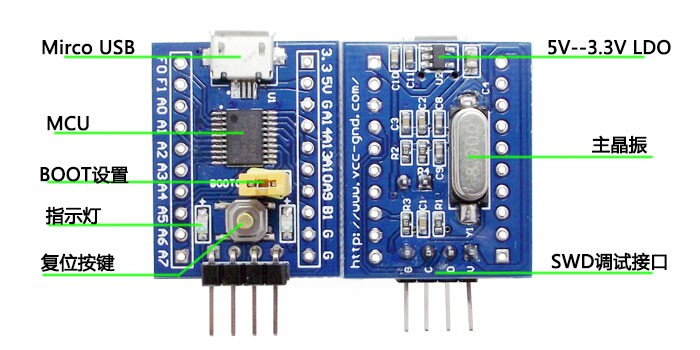

 2. RT9193-33: 3,3 В чип регулятора с максимальной выходной мощностью 300 мА.Профиль интерфейса:1. Интерфейс SWD: Поддержка моделирования, загрузки и отладки.2. Интерфейс Mirco USB: он поддерживает только источник питания к основной плате.3. Интерфейс USART1: он может использоваться для загрузки программ из USART1 или общения с USART1.4. Интерфейс MCU pin: все контакты ввода/вывода вытянуты для легкого соединения с периферийными устройствами.5, 5 В и 3,3 В интерфейс ввода и вывода источника питания: часто используется для внешнего источника питания или общей обработки с другими модулямиОзнакомление с другими устройствами:1. Светодиодный индикатор питания (PWR): состояние индикации мощности, может определить, является ли источник питания стабильным.2. Пользовательский светодиод (PB1): легко для тестирования ввода/вывода или указания состояния работы программы.3. Режим выбора скачка запуска: (1) Пользовательская вспышка 2, SRAM 3, системная память).4. Кнопка сброса: Программа сброса чипа пользователя.5, 8 м кристаллический Осциллятор: основная частота системы может быть 48 МГц через частоту двойной настройки.Изображение продукта:
