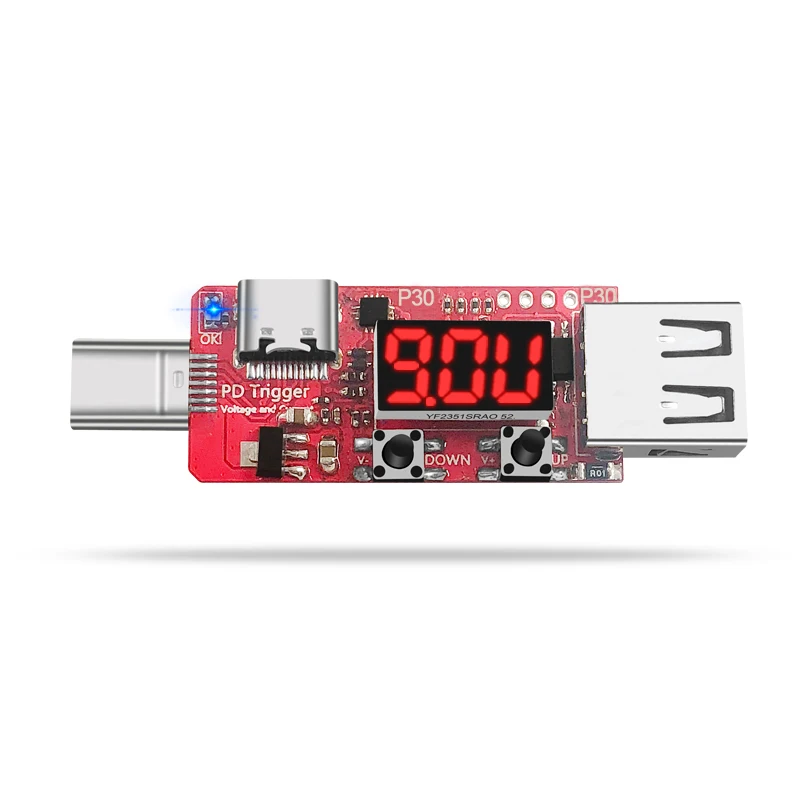

PD быстрый заряд триггер цифровой измеритель напряжения тока Амперметр кулометр

PD быстрый заряд триггер цифровой измеритель напряжения тока Амперметр кулометр

Эти продукты могут поддерживать протокол PD3.0, совместимый с 2,0. Отправляя протокол PD в зарядное устройство PD или банк питания PD и другое оборудование PD, он может вызвать быстрое зарядное напряжение 5 В/9 В/12 В/15 В/20 в для различных испытаний на старение хорошего или плохого качества, идентификации напряжения и мощности тока.

= Инструкции =

Введите TYPE-C вход мужской или женский, чтобы ваш PD зарядное устройство Зарядка USB c PD power bank и т. Д. В том случае, если протокол PD подтверждение установления связи выполнена успешно, OK светильник будет светильник или похода по магазинам. Вы можете отправить нам фото протокол напряжение (Eg.5V/9 В/12V/15V/20V) Различные шестерни, нажав на кнопку, нажмите и удерживайте кнопку или нажмите дважды. Протокол PD отправляется в свою очередь; Отключение питания может запоминать значение напряжения тока и режим поворота по очереди, и в следующий раз, когда питание включено, последняя память загружается и загружается для облегчения тестирования большого объема и старения производства, тем самым улучшая эффективность производства.

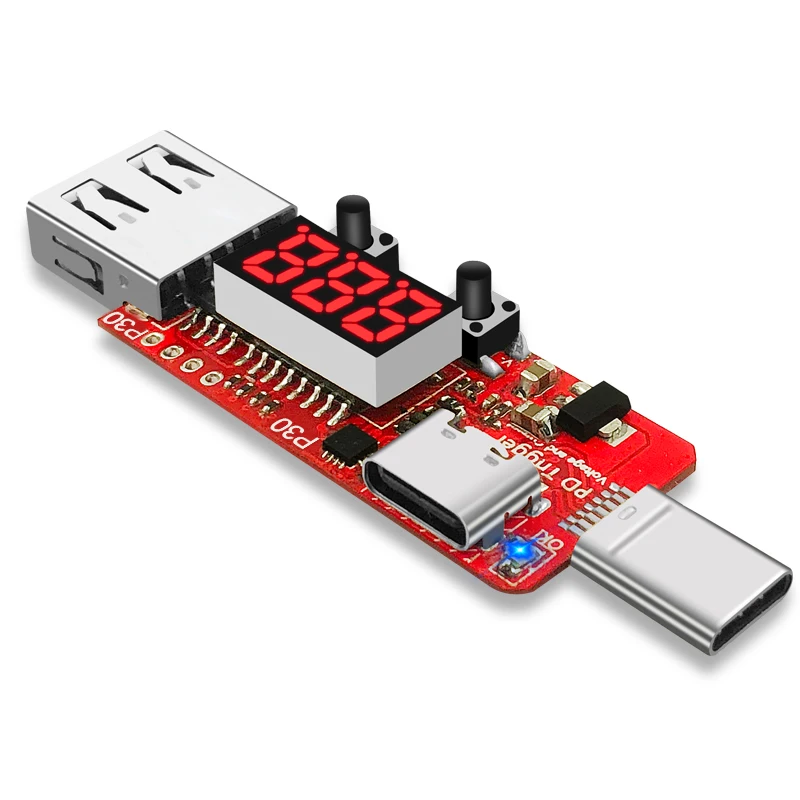

1 X PD3.0/2,0 триггер

A/A1. Вход Type-C (вход USB C, зарядное устройство PD или источник питания PD)

B.Все в порядке! Светильник: Этот светильник включен, что указывает на то, что протокол PD передает данные успешно получены, и протокол рукопожатия успешна.

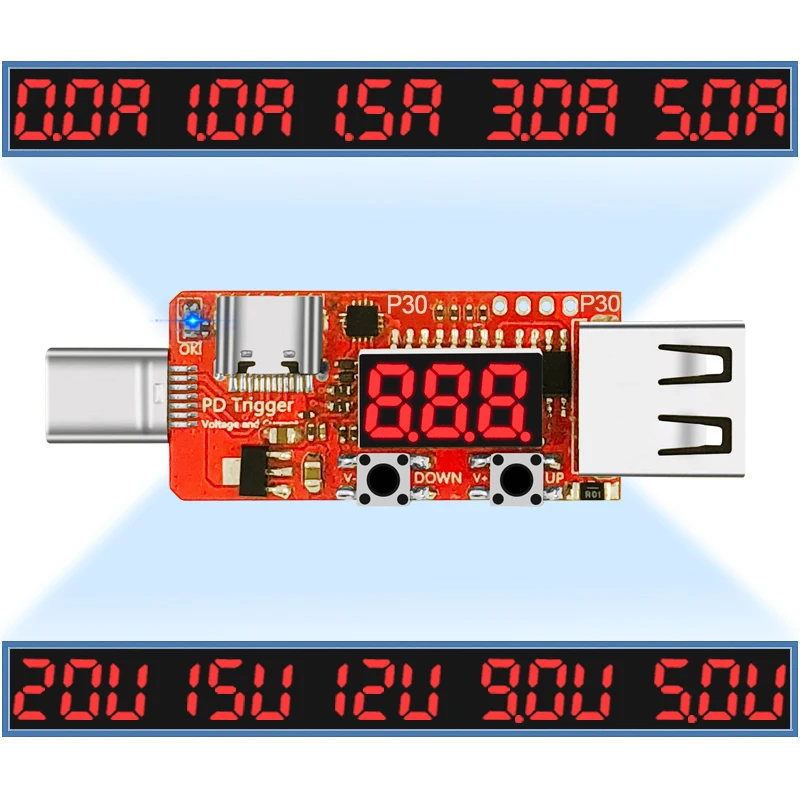

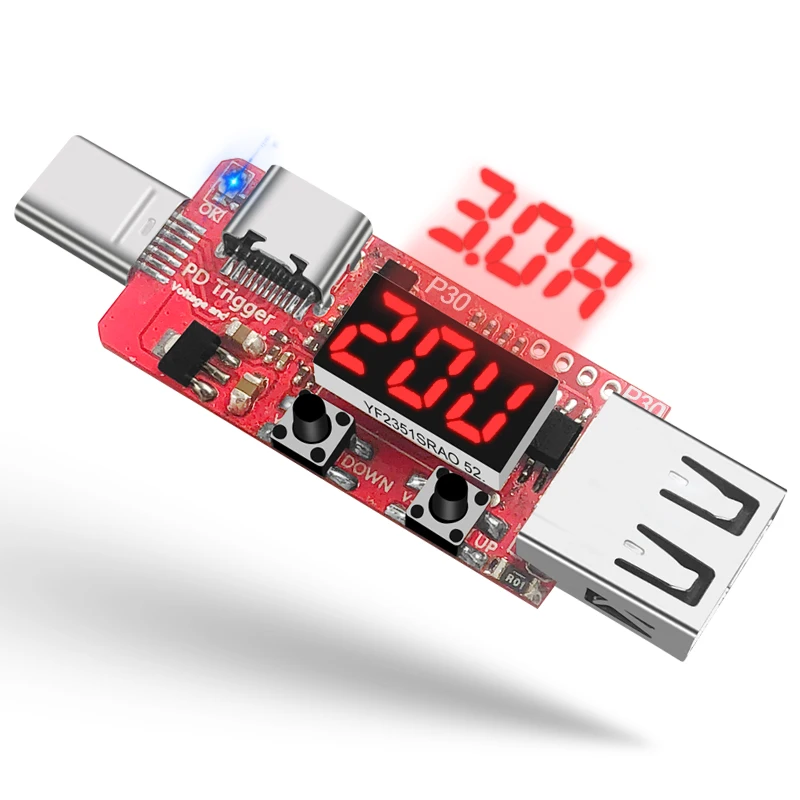

C.Цифровой дисплей трубки, когда выход не является нагрузкой, отображается только напряжение. Когда выход имеет нагрузку, напряжение и ток отображаются в свою очередь.

D. Выход USB (можно подключить к нагрузке)

E. Кнопка V-function, нажмите, чтобы отправить протокол понижения напряжения, дважды нажмите или нажмите, чтобы отправить протокол запуска 20V-15V-12V-9V-5V PD в свою очередь

F.Нажмите, чтобы добавить напряжение в протокол, дважды щелкните или удерживайте, чтобы отправить протокол запуска 5V-9V-12V-15V-20V PD в свою очередь.

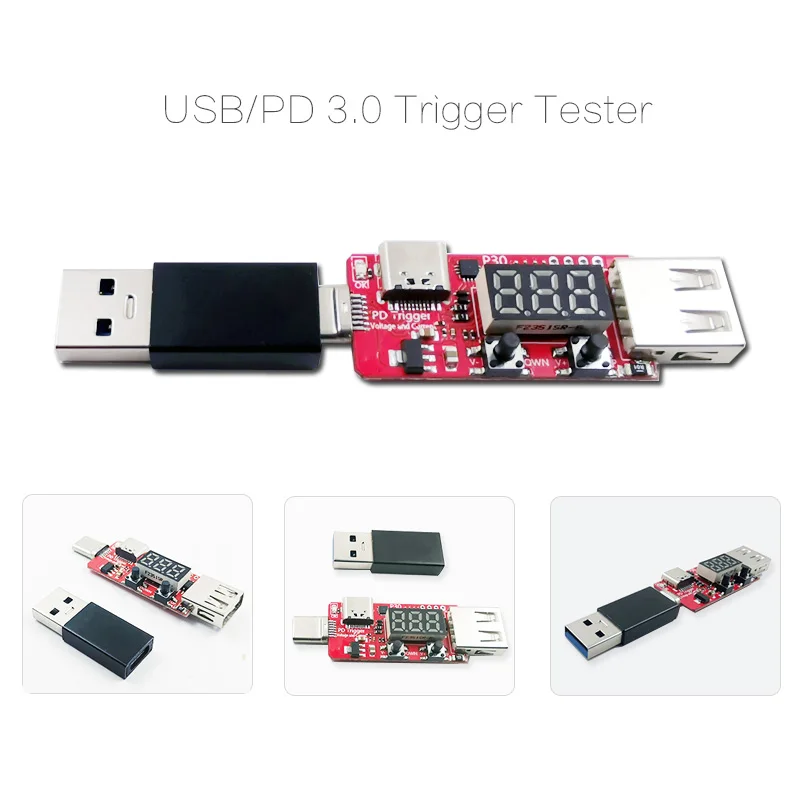

Разъем USB A для преобразования типа cЧерный+ PD3.0 триггер

Разъем USB A для преобразования типа cСеребристый+ PD3.0 триггер

Разъем USB A для преобразования типа c  Золотой  + PD3.0 триггер

Параметры:

-Выход usb-порта
-QC 2,0 5V/9V/12V триггерное напряжение
-Поддерживает ручной режим и автоматический режим
Ручном режиме: Короткое нажатие для включения напряжения

Пожалуйста, дважды нажмите кнопку (+/-), вы можете автоматически режим напряжения!

Посылка включает в себя:

1 * QC 2,0 тестовая плата

Наша компания la test development qc3.0qc2.0 тестирует быструю зарядку, стремится к решению теста без реальных клеток и проблем со старением. Тестирование или старение больше не является трудностью для быстрых производителей зарядных устройств.

Qc2.0, с входным напряжением 3-31 в, поддержка 5 В, 9 В, 12 В, 20 В;

3 режима работы:

Ручном режиме

Автоматический режим

Qc3.0 режим

Применение: применяется для последней быстрой зарядки внешних аккумуляторов, автомобильного зарядного устройства, адаптера питания, старения объема производства

Продукт Особенности

При создании PCBA Название: JUWEI-QC3.0-V02

Площадь PCBA: 64*17*1,0 мм

Функция Описание

Ручной режим: когда тестовая панель подключается к продукциям, выходное напряжение по умолчанию составляет 5 В, нажмите кнопку для изменения выходного напряжения, затем соответствующий светодиодный светильник. Если этот процесс не увенчался успехом, светодиодный индикатор 5 В, 9 В, 12 В, 20 в мигался в течение 3 раз, а затем вернулся к умолчанию 5 В.

Автоматический режим: когда тестовая панель подключается к продукциям, нажмите кнопку для 3s и измените на автоматический режим, светодиодный индикатор 5 В, 9 В, 12 В, 20 в мигание в течение 3 раз, затем 5 в светильник вверх. В этом режиме каждое напряжение меняется каждые 2 с.

Режим QC3.0: нажмите кнопку и удерживайте в течение 3 секунд, QC3.0 мигает 3 раза, в этом состоянии IC автоматически сопоставляется с нагрузкой как оптимальный статус питания, товар появится в наличии следующие файл на 0,2 V. Эта функция требует производства и загрузки оба имеют протокол qc3.0.

Характеристики:

1.PCBA использует Интеллектуальное обнаружение для обнаружения протокола QCOM QC2.0-QC3.0, чтобы выбрать выходное напряжение;

2. Полностью совместим со всеми QCOM QC2.0-QC3.0 зарядкой и QCOM QC2.0-QC3.0 внешним аккумулятором на рынке;

3. С помощью кнопки Выберите правильное выходное напряжение, относительно светодиодный индикатор вверх;

4. Не опускайте линию, и данные измерений являются точными;

5. Используется для производства: дает вашим продуктам тестовые данные более убедительными, убедитесь, что есть 100% высокое качество продукции.

6. Используется для продажи: удобство, скорость, светильник, красота, щедрый

7. Профессиональная, внимательная, защитная, автоматическая проверка партии продукции и идеальное подключение к электронной нагрузке.
