110BYG350A трехфазный шаговый двигатель 220В Длина корпуса 139 мм крутящий момент 8N.M

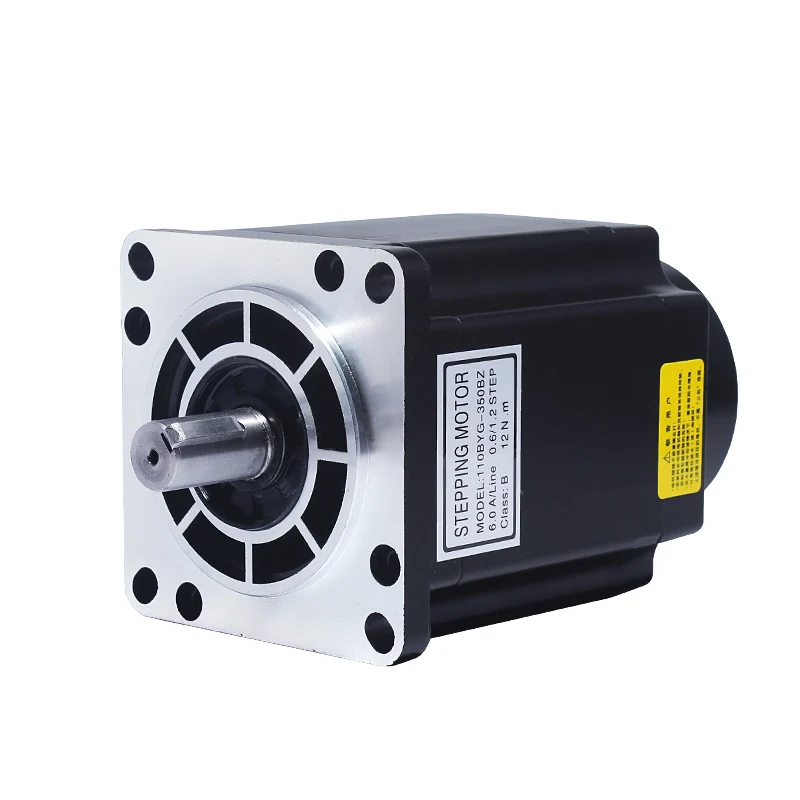

Параметры модели двигателя: 110BYG350A

Скорость вращения: крутящий момент опускается более 200 об/мин за одну минуту, а максимальный-500-600 об/мин.

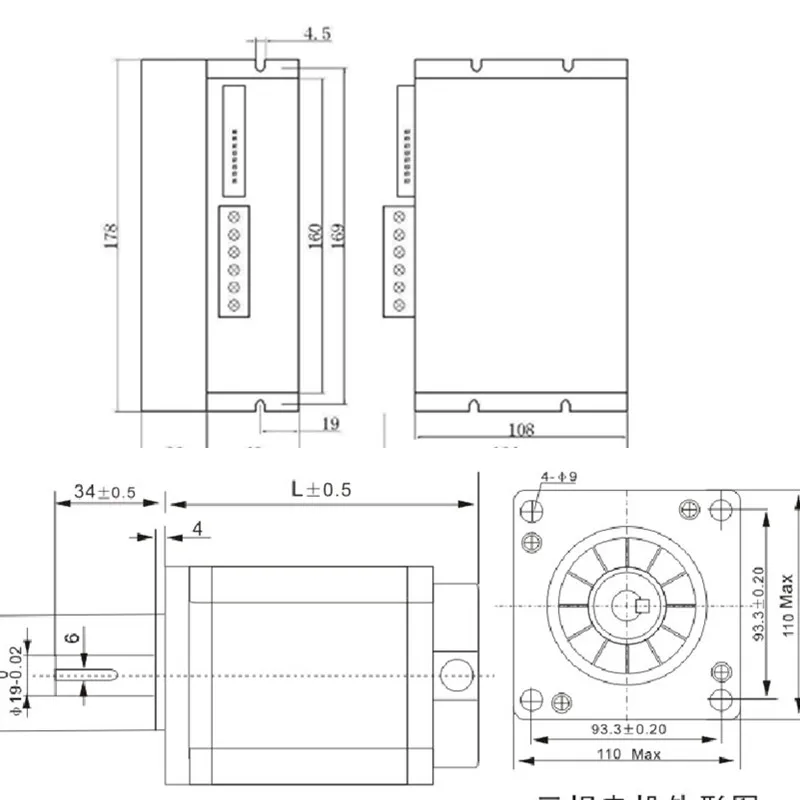

Длина корпуса: 139 мм Выходной крутящий момент: 8 нм

Диаметр выходного вала: 19 мм режим вала: одиночный выходной вал

Режим выхода: трехфазный трехпроводной (красная линия подключена к U, белая линия подключена к V, зеленая линия подключена к W)

Внутренняя эмалированная проволока двигателя устойчива к высоким температурам на 180 °; она выше 120 ° на рынке. Низкое сопротивление, использование n35sh магнитной стали; высокая термостойкость; сильная Магнитная сила.

Два: параметры привода

Модель параметров привода: 3DM2283

Импульсный сигнал: совместим с 3,3 В/5 В/24 В. Нет необходимости в резисторе резистора

Входное напряжение: AC (AC) 220 В адаптируется к суровой среде сетки

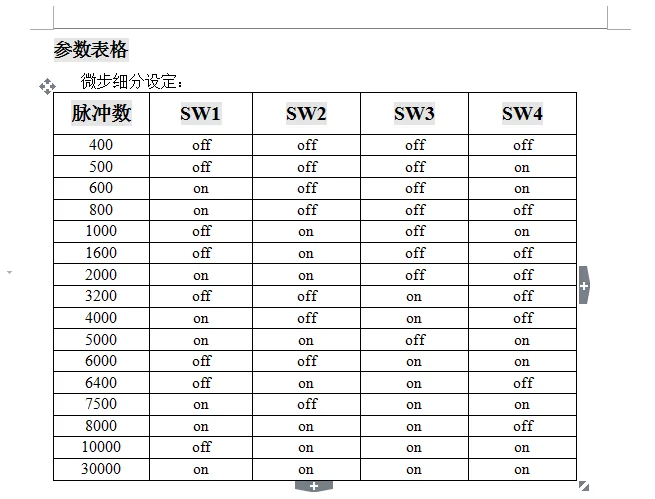

Параметры сегментации: 400-30000 сегментов

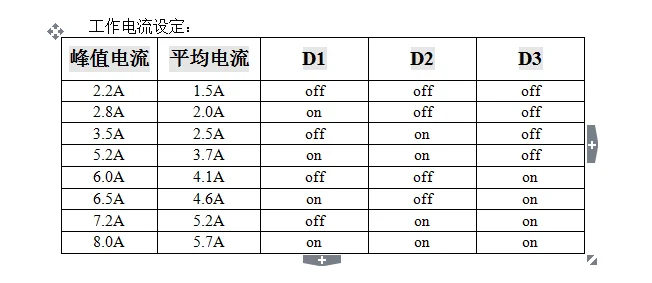

Микрошаг делится на 16 типов, количество шагов составляет 30000 шагов/оборотов; Диапазон тока составляет 2,0a-8A, и есть схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Этот привод работает от сети переменного тока и имеет Рабочий диапазон 220 В переменного тока.

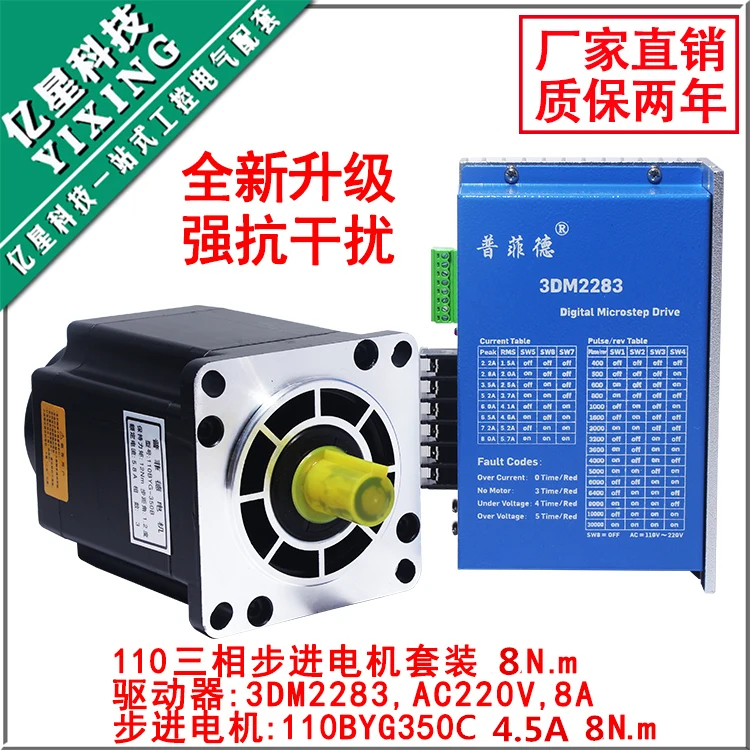

110 комплектов наборов шагового двигателя включают: 1 привод, 1 двигатель, 3 м линия двигателя 1

110 шаговый двигатель высокого напряжения 220 В набор: 110BYG350B крутящий момент двигателя 8N + привод 3DM2283

Основные особенности двигателя:

1. полностью герметичная конструкция, Полная герметизация позволяет двигателю справиться с такими приложениями, как влага, влага, пыль и т. д. улучшение влияния внешних факторов на качество двигателя и улучшение качества двигателя.

Описание товара

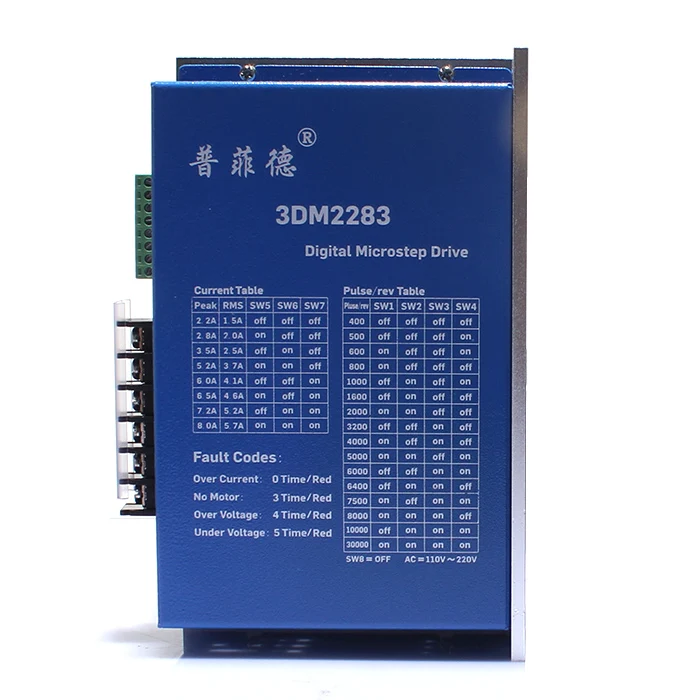

3DM2283-это новый Цифровой трехфазный Драйвер шагового двигателя, который использует 32-битную технологию DSP для привода 86, 110 трехфазных гибридных шаговых двигателей. Микрошаг подразделяется на 16 типов, количество шагов составляет 30000 шагов/оборотов; диапазон пикового тока-2,2a-8,0a, а выходной ток-8 видов, которые могут удовлетворить потребности применения в большинстве случаев. Благодаря встроенной технологии микро-сегментации, даже в случае низкого разделения, высокое подразделение может быть достигнуто, с низкой, средней и высокой скоростью работает плавно и с низким уровнем шума. Он имеет схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Внутренняя функция автоматической настройки встроена в привод, который может автоматически генерировать отличные рабочие параметры для различных двигателей и ограничивать производительность двигателя. Этот драйвер работает от сети переменного тока. Рекомендуемый рабочий диапазон составляет AC110V-220V.

Особенности

1, новая 32-битная технология DSP

2. Низкая вибрация, низкое энергопотребление и низкий уровень шума двигателя

3. Функция автоматической настройки параметров двигателя

4, встроенное высокое подразделение, низкая скорость работы очень стабильная.

5, адаптируется к обычному Ян, одиночный импульсный режим

6, с перенапряжением, пониженным напряжением, коротким замыканием и другими функциями защиты

7. Ток автоматически уменьшается наполовину в состоянии покоя.

8, оптопара изоляция дифференциальный сигнал вход

9, фаза отключения питания автоматическая память

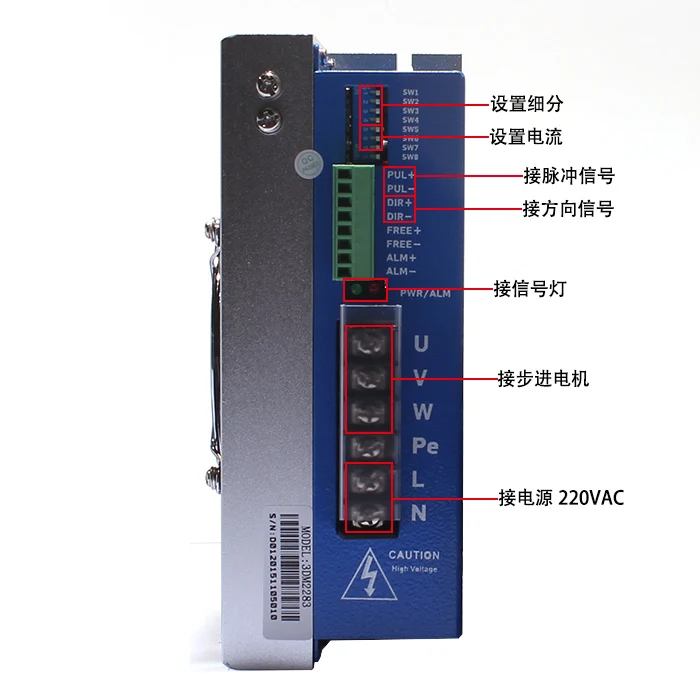

Описание интерфейса сигнала

Драйвер 3DM2283 использует дифференциальную схему интерфейса для дифференциальных сигналов, одиночный общий катод и общие анодные интерфейсы, и встроенный высокоскоростной оптопара, который принимает сигналы от длинных линий, открытые коллекторы и PNP выходные схемы. Теперь возьмите открытый коллектор и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:

Область применения

Подходит для всех видов среднего и крупного оборудования автоматизации и инструментов, таких как: гравировальный станок, упаковочная машина, автомат для резки, станок с ЧПУ, автоматическое сборочное оборудование и т. д.
