Как выбрать правильный контроллер:

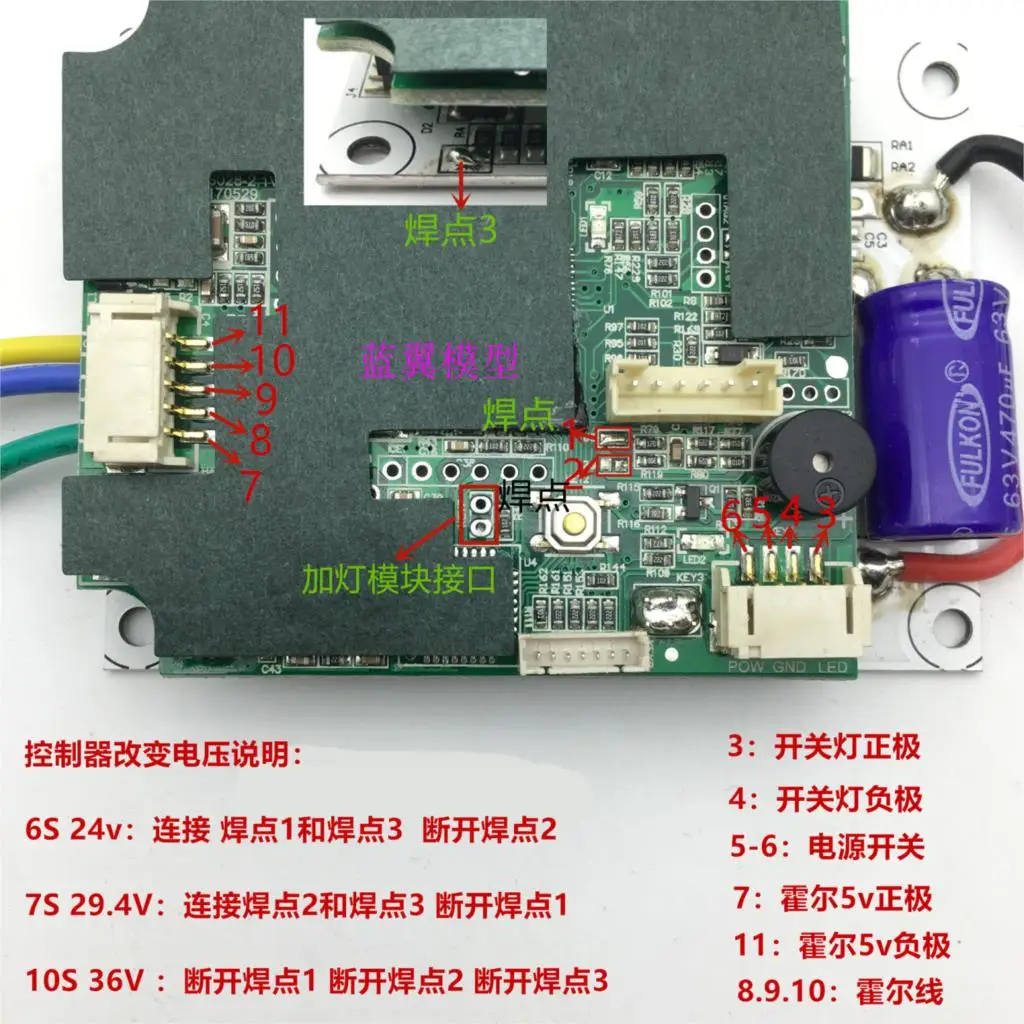

1. Подтвердите, какое напряжение ваш аккумулятор

6 струнных аккумуляторов-25,2 в 7 струн-29,4 в 10 струнных аккумуляторов-36 в

2. Подтвердите тип двигателя

Внешний Мотор-цепь, Ременный привод, ремень типа контроллера

Мотор эпицентра деятельности, интегрированное колесо мотора пожалуйста выберите регулятор типа колеса

3. Подтвердите одиночный привод или Четыре диска

Один контроллер приводит двигатель в один привод

Один контроллер приводит два двигателя, чтобы быть двойным приводом

Один контроллер приводит четыре мотора для четырехколесного привода

Табу: Не подключайте линии двигателя параллельно, чтобы один привод мог перемещать два двигателя

Электрическая четырехколесная система управления скейтбордом:

Используя синусоидальную волновую схему, производительность стабильна, чем ESC, и ее нелегко сжечь.

Характеристики: низкая скорость и высокий крутящий момент

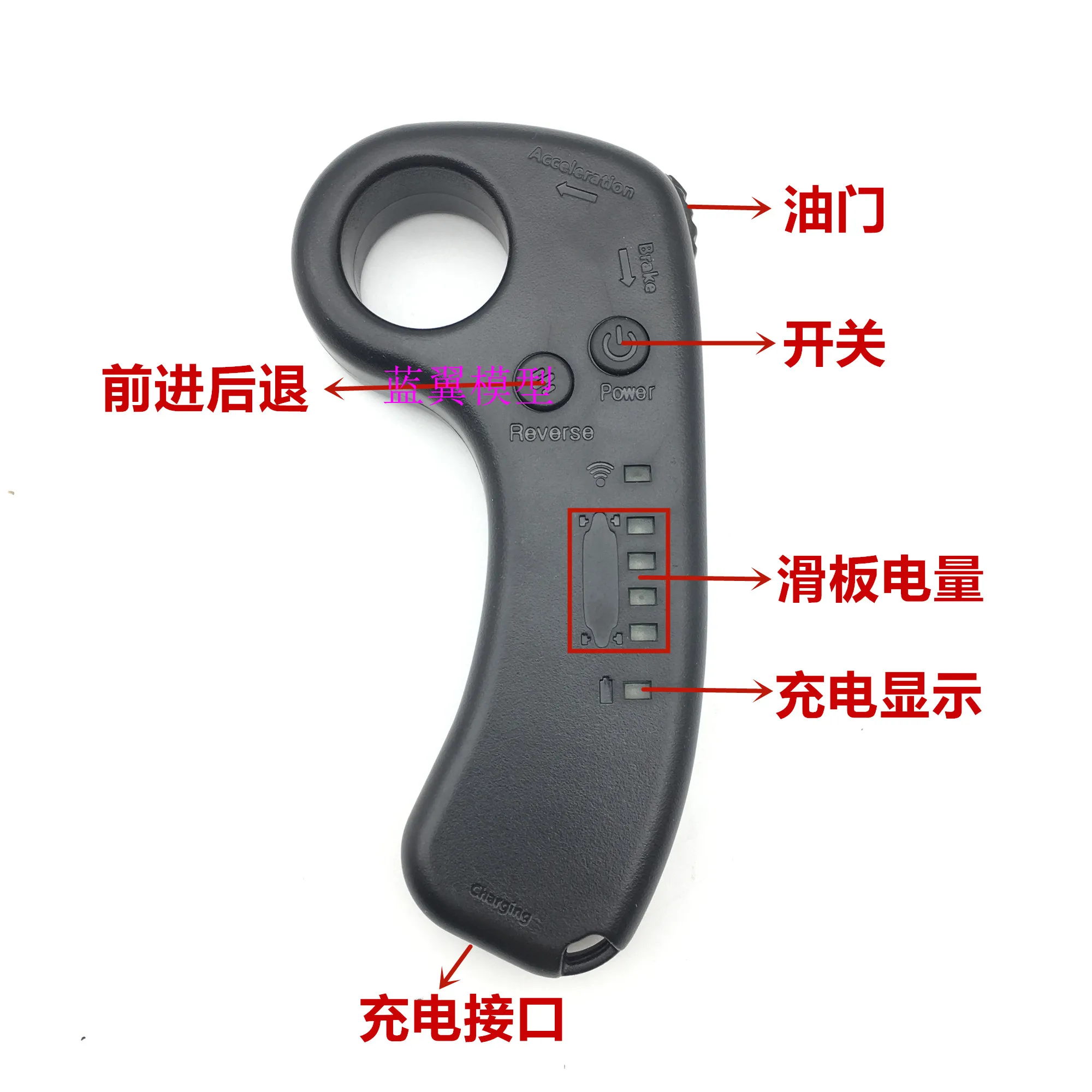

Двусторонняя связь, вы можете проверить мощность скейтборда через пульт дистанционного управления

Функция сигнализации низкого напряжения, защита от низкого напряжения и отключения питания

• Примечание: напряжение отличается, напряжение сигнализации и защитное напряжение отличаются.

Области применения: скутеры, тачки, Скручивающиеся автомобили, балансирующие автомобили

Подходит для мотор для центрального движения Радиоуправляемый двигатель 5055 5065 6354 6364 6374 6384

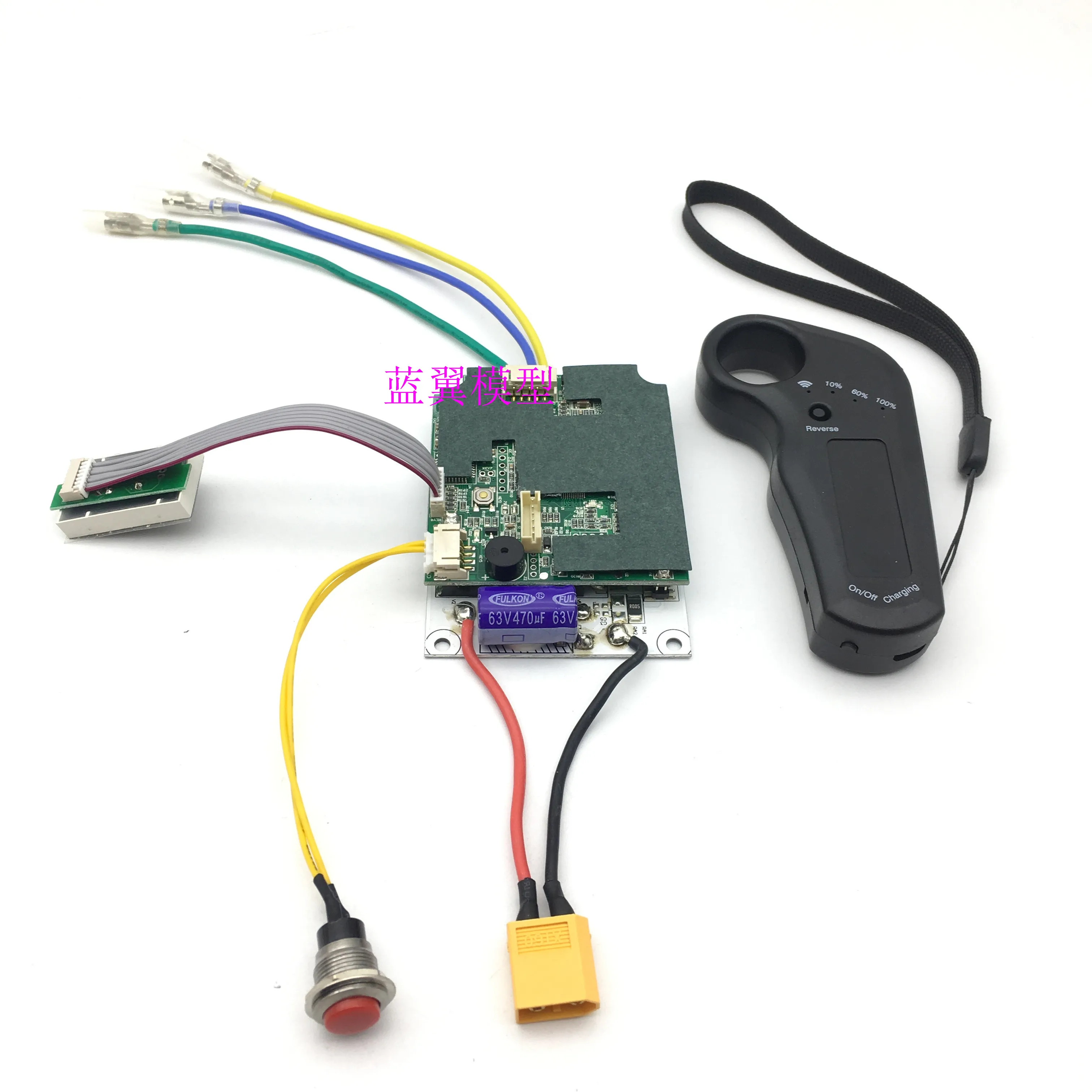

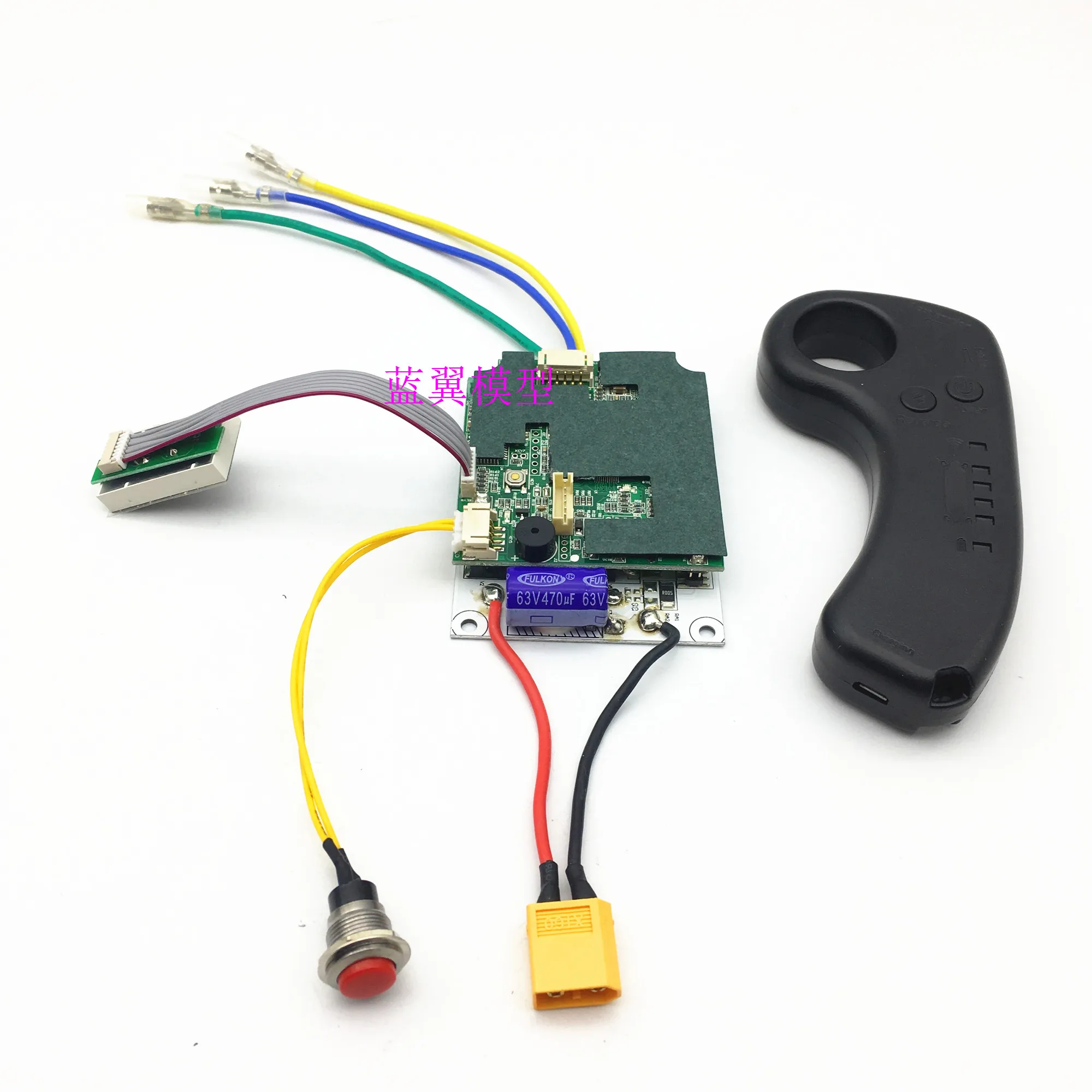

Пульт дистанционного управления соответствует основному контроллеру с описанием сигнала:

1: Подключите главный контроль к источнику питания

2: питание включено, подождите две секунды, затем нажмите и удерживайте клавишу около 6 секунд. Подождите, пока индикатор переключателя не начнет мигать.

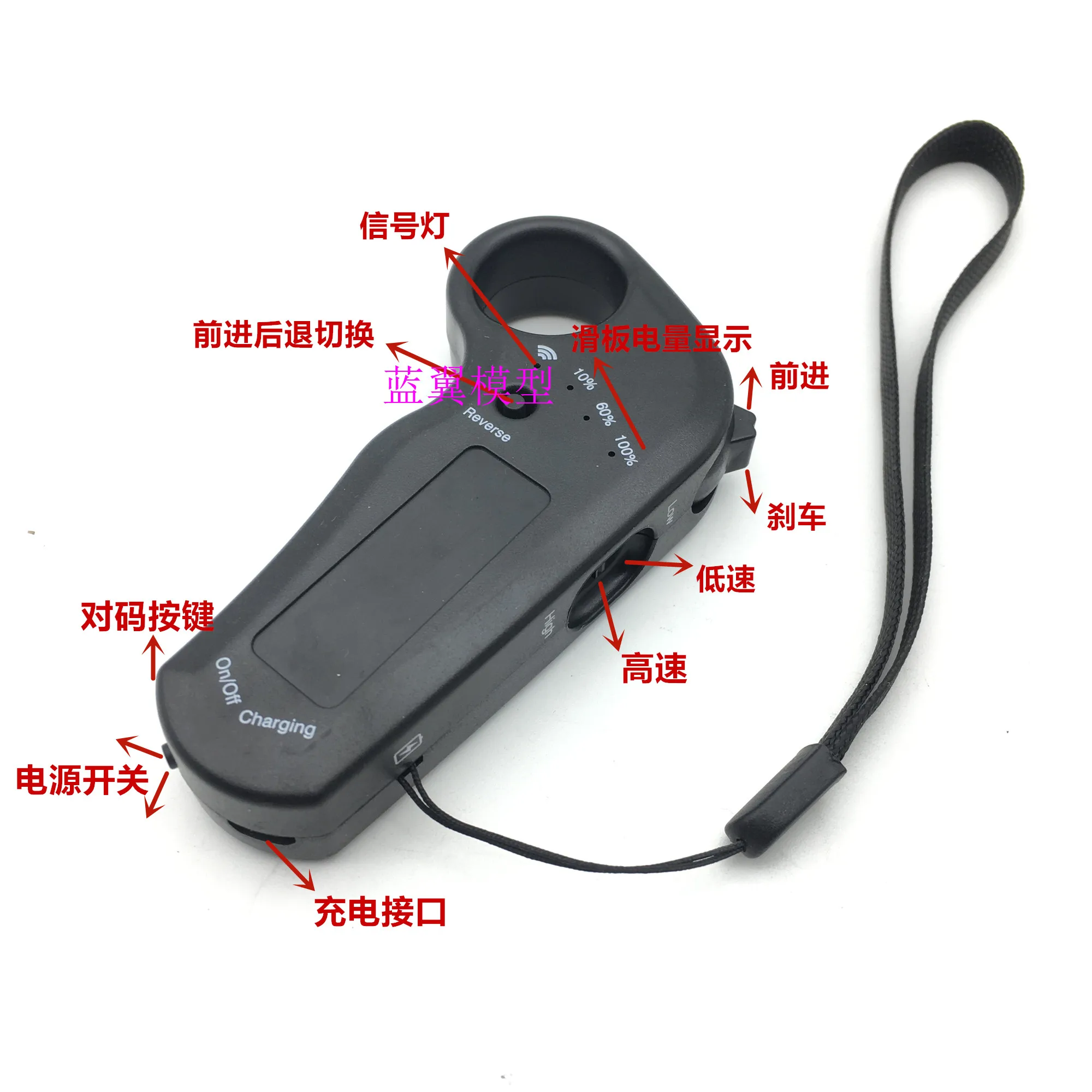

3: Включите переключатель дистанционного управления и используйте небольшую отвертку, чтобы нажать кнопку внутри небольшого отверстия в левом нижнем углу пульта дистанционного управления.

4: пульт дистанционного управления выключен в течение двух секунд, а затем включен. Ожидание того, что сигнальный светильник с пультом дистанционного управления и сигнальный светильник переключателя будут мигать одновременно, означает, что совпадение успешно!

***********************************************

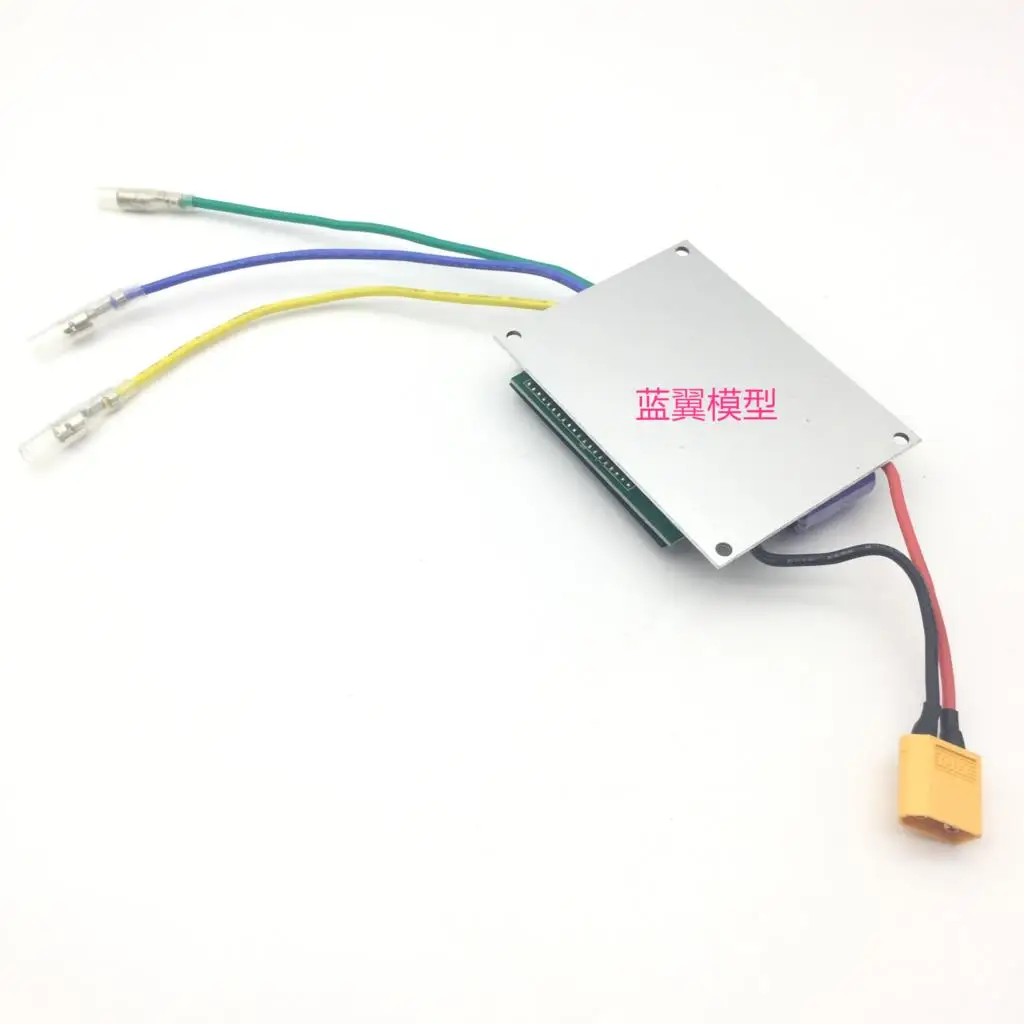

Инструкции по подключению линии мотора:

В настоящее время нормальная версия и стандартная версия контроллера должны обеспечить регулярное подключение к фазовой последовательности.Бесщеточный двигатель Управляется 3-фазным 6-shot, поэтому 3 состояния Холла соответствуют 6 выходным состояниям 3 моторных линий, и есть 36 видов способов подключения в различных комбинациях. Среди них 6 видов методов подключения могут сделать двигатель работать нормально, и эти 6 видов есть 3 способа подключения в методе подключения, и другие 3 метода являются обратными. Поэтому мы должны разработать правила электропроводки.

Первый: Прежде всего, мы должны позволить двигателю вращаться нормально. Обычно заглушка Холла подключается напрямую, а линия двигателя регулируется.

Вот шесть видов регулярных соединений, должен быть один, который может сделать двигатель работать нормально.

1 "линия двигателя синий к контроллеру синяя линия двигателя зеленый к контроллеру зеленая линия двигателя желтый к контроллеру желтый

2 "линия двигателя синий к контроллеру синяя линия двигателя зеленый к контроллеру желтая линия двигателя желтый к контроллеру зеленый

3 "линия двигателя желтый к контроллеру желтая линия двигателя синий к контроллеру зеленая линия двигателя зеленый к контроллеру синий

4Motor моторная линия Зеленая для контроллера зеленая моторная линия синяя для контроллера желтая моторная линия желтая для контроллера Синяя

5 "моторная линия синяя для контроллера желтая моторная линия желтая для контроллера зеленая моторная линия Зеленая для контроллера Синяя

6 "линия двигателя желтый к контроллеру синяя линия двигателя синий к контроллеру зеленая линия двигателя зеленый к контроллеру желтый

Суммируя вышеуказанные правила, мы можем скомпилировать набор jingles для облегчения памяти.

Общий Контроллер расположен выше, двигатель находится ниже, мы можем запомнить

1 "Цвет к цвету

2 "синий до синий, другие 2 цвета

3 "от желтого до желтого, другие 2 цвета

4 "Зеленый до зеленый, другие 2 цвета

5 "на синем и синем, два других цвета

6 "желтый на синем, два других цвета

Зал имеет положительный и отрицательный, что указывает на то, что двигатель имеет фазовый угол 60 °, и нет положительного или отрицательного угла 120 °. Вы можете поместить его так, как есть (можно зафиксировать с 502 моментами). Соедините положительные и отрицательные полюсы трех залов параллельно и Соедините их с тонкими красными и черными проводами в свинцовом проводе двигателя (обратите внимание на изоляцию). Сигнальные линии соответственно соединены с тонкими желтыми, зелеными и синими линиями в линии выведения двигателя (обратите внимание на изоляцию).

Два: вышеуказанное соединение может привести к нормальному запуску двигателя, но оно не обязательно является положительным. Если вы хотите настроить вращение вперед, вы можете настроить фазу а линии двигателя относительно C, а фаза а линии Холла относительно отрегулирована.
