Скачать адрес для программного обеспечения и руководства пользователя: Http://www.volison.com/index.php/list/index/g/e/id/63.html

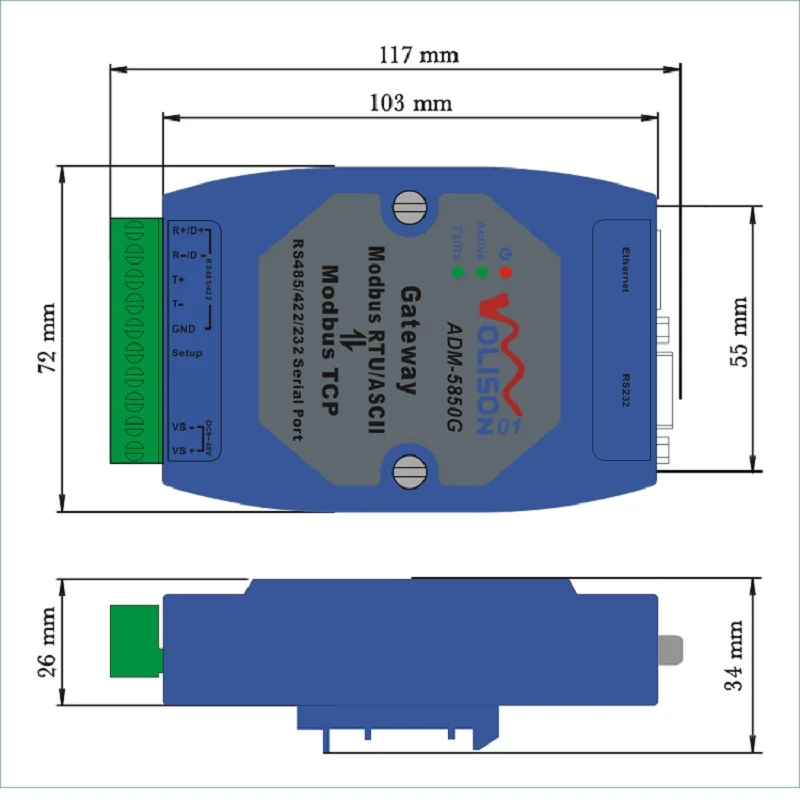

Промышленный Шлюз Modbus сервер Modbus TCP к MODBUS RTU/ASCII с RS485/422/232 и порт Ethernet Modbus sup порт Master & Slave

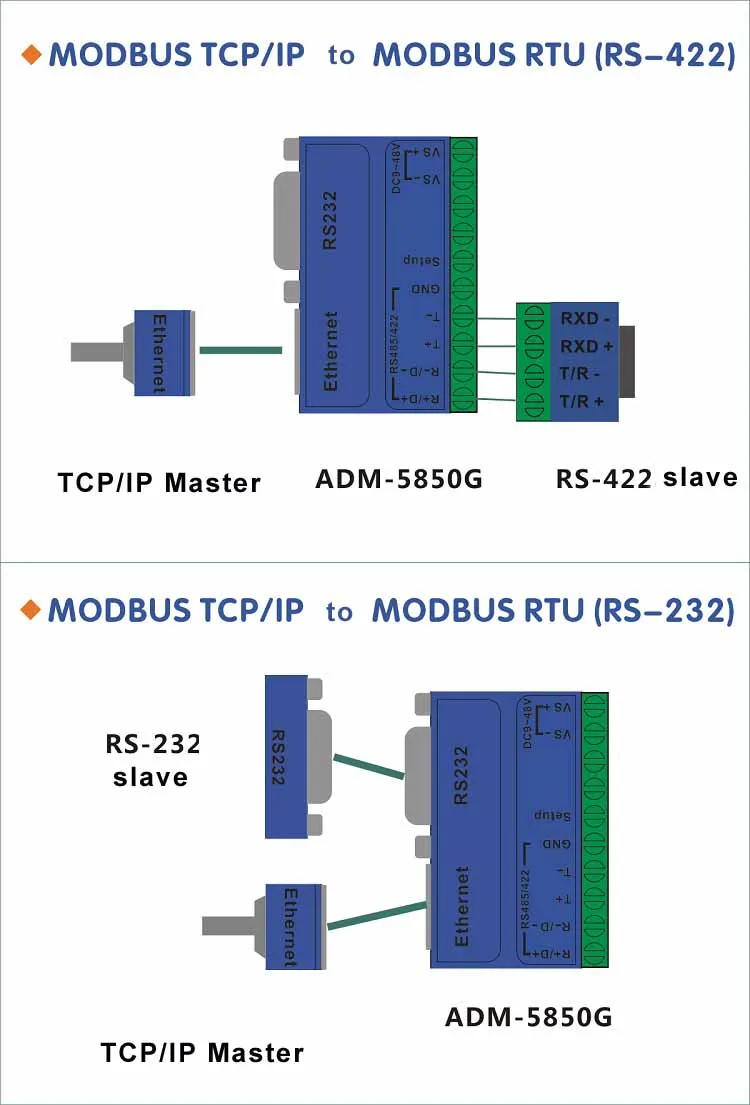

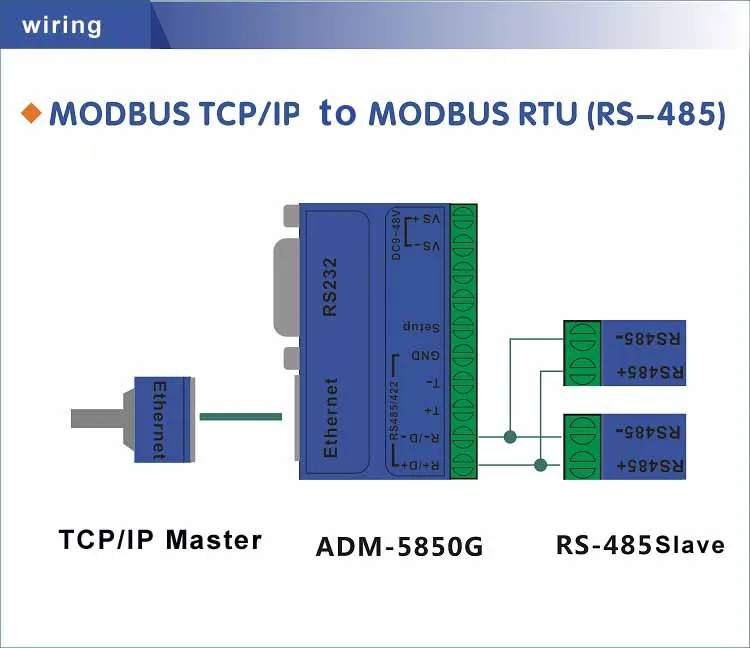

Функциональный введение Протокол Modbus является наиболее широко используемым протоколом в электронномПромышленное оборудование, и теперь оно стало общим Промышленный стандарт.Через этот протокол устройства Modbus (такие как PLC, DCS, HMI и инструменты)Можете связаться с Друг друга через сеть или последовательный порт. НоПротокол Modbus, используемый в последовательном порту и сети Ethernet,По-разному, Таким образом, необходим шлюз для завершения преобразования связиМежду двумя протоколами. ADM-5850G-Шлюз modbus Продукт выделенныйДля подключения устройств Modbus TCP и устройств Modbus RTU/ASCII.ADM-5850G имеет Modbus RTU/ASCII и Функции преобразования протокола Modbus TCP,Он интегрирует протокол Modbus TCP, Modbus RTU и Modbus ASCII, иУстройства Последовательный порт может быть настроен по RS-232, RS-485 или RS-422, вы можете легко достичь устройств Modbus Ethernet с Последовательного интерфейса ModbusПодключенных устройств. Характеристики продукта 1, 32 бит ARM Cortex-m3 Процессор 2, 1 Порты и разъёмы 10/100M Ethernet интерфейс 3, поддержка RS-232, RS-422, RS-485 режим последовательного порта 4. Скорость передачи данных, бит данных, стоп бит, паритет может быть установлен 5. Интегрированный ARP, IP, ICMP, IGMP, UDP, TCP, DHCP, DNS,MODBUS TCP, MODBUSRTU, протокол MODBUS ASCII 6. Обеспечить 4 режима работы: RTU _ Master -- TCP _ Slaver, TCP _ Master -- RTU _ Slaver ASCII _ Master -- TCP _ Slaver, TCP _ Master -- ASCII _ Slaver 7. Максимальная поддержка 32 Modbus TCP мастер станций и 4 Modbus TCP slaveСтанций 8. Автоматическая Адаптивная функция интервала времени символа 9, обеспечить функцию отображения ID для реализации управления номером ID хоста 10. Локальный порт, целевой IP адрес и целевой номер порта могут бытьНабор 11, может быть настроен через веб-сервер, Telnet, MG инструменты конфигурации 12, MG Поддержка инструментов настройкиОперационная система Windows 98/me/NT/2000/XP/WIN7/WIN8/WIN10 13, промышленный дизайн, может работать стабильно в плохой среде.   Посылка: Modbus шлюз * 1 Мощность адаптера переменного тока * 1   Размеры информация:   Спецификация продукта Ethernet Стандарт: 10/100 Мбит/с адаптивный Ethernet порт Режим связи: полный дуплекс/полудуплекс адаптивный Расстояние передачи: менее 100 метров Интерфейс Тип: RJ-45 Последовательный порт RS-232 сигналы: TXD, RXD, RTS, CTS, GND RS-422 сигналы: T +, T-, R +, RRS- 485 сигнал: D +, DParity Бит: Нет \ даже \ Odd \ space \ mark Бит данных: 6 бит, 7 бит, 8 бит Скорость передачи данных: от 300BPS до 230400bps Управление направлением: RS-485 использует автоматическое управление направлением потока данныхТехнология Возможность загрузки: RS-485/422 терминал поддерживает максимум 32 узла опроса Расстояние передачи: RS-485/422-1000 метров, RS-232-10 метров Защита интерфейса: 1500 Вт Защита от перенапряжения, 15кВ защита от ЭСР Тип интерфейса: RS-232 клемма DB-9 штекера, RS-485/422 терминала
