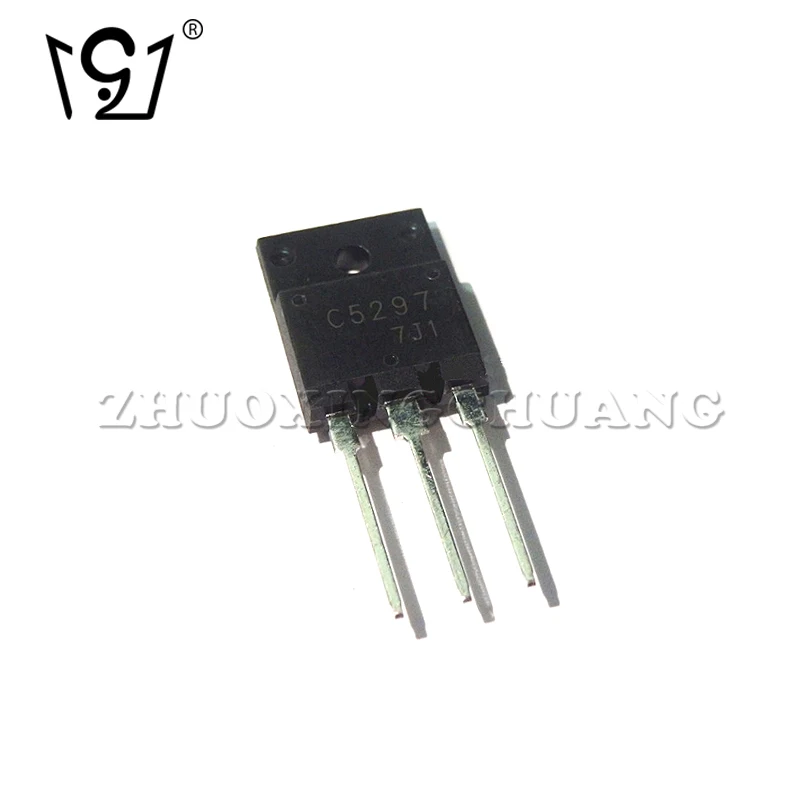

10 шт. 2SC5297 C5297 1500 В 16 А 60 Вт цветная ТВ трубка новый оригинальный|Запчасти для
226,22 руб.
Новое поступление
Быстрый и удобный гидравлический шланг компрессионные инструменты для
22 928,07 руб.
Устройство для обучения магнитолы устройство радиообучения Morse Code CW Veteran подарок
2 460,95 руб.

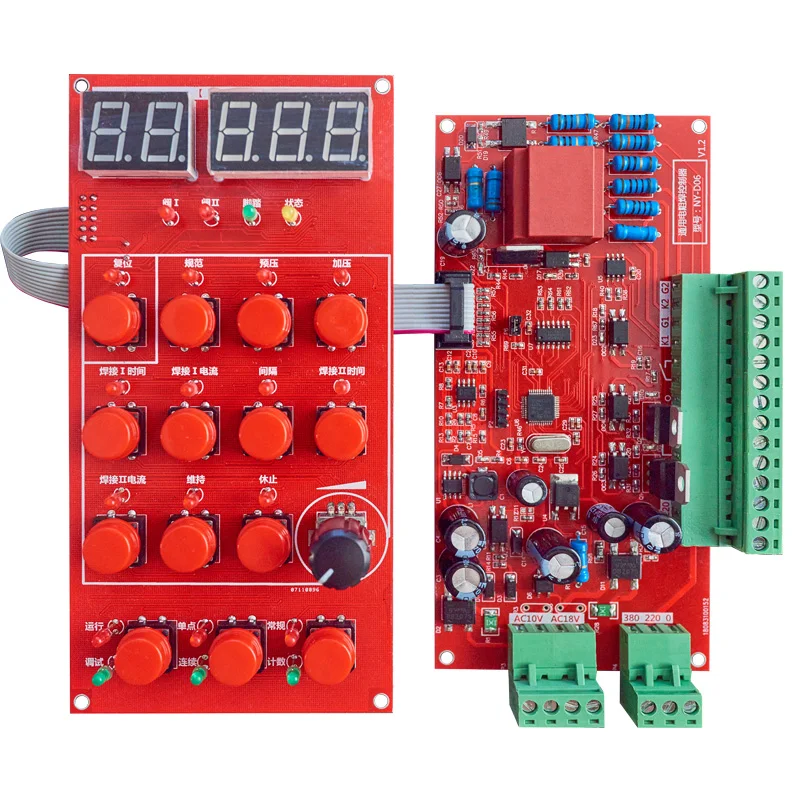

NY D06 Профессиональный Пневматический точечный сварочный аппарат контроль
1 031,00 руб.
Бесплатная доставка> I BM 6653 T545H логическая плата 6870T355A12 драйвера оригинальная 100%
2 392,16 руб.

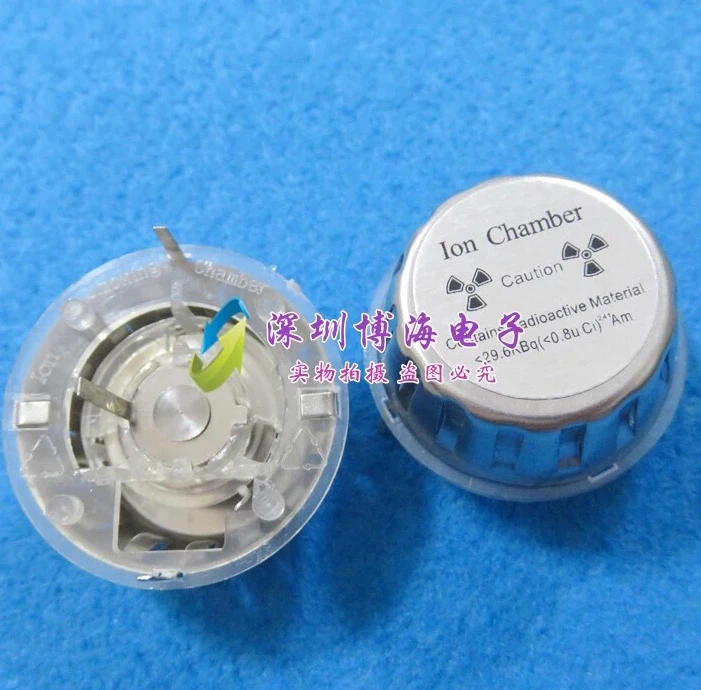

10 шт. ~ 20 шт./лот новый оригинальный датчик дыма NAP 07 NIS HIS 07|Запчасти для
1 125,00 руб.

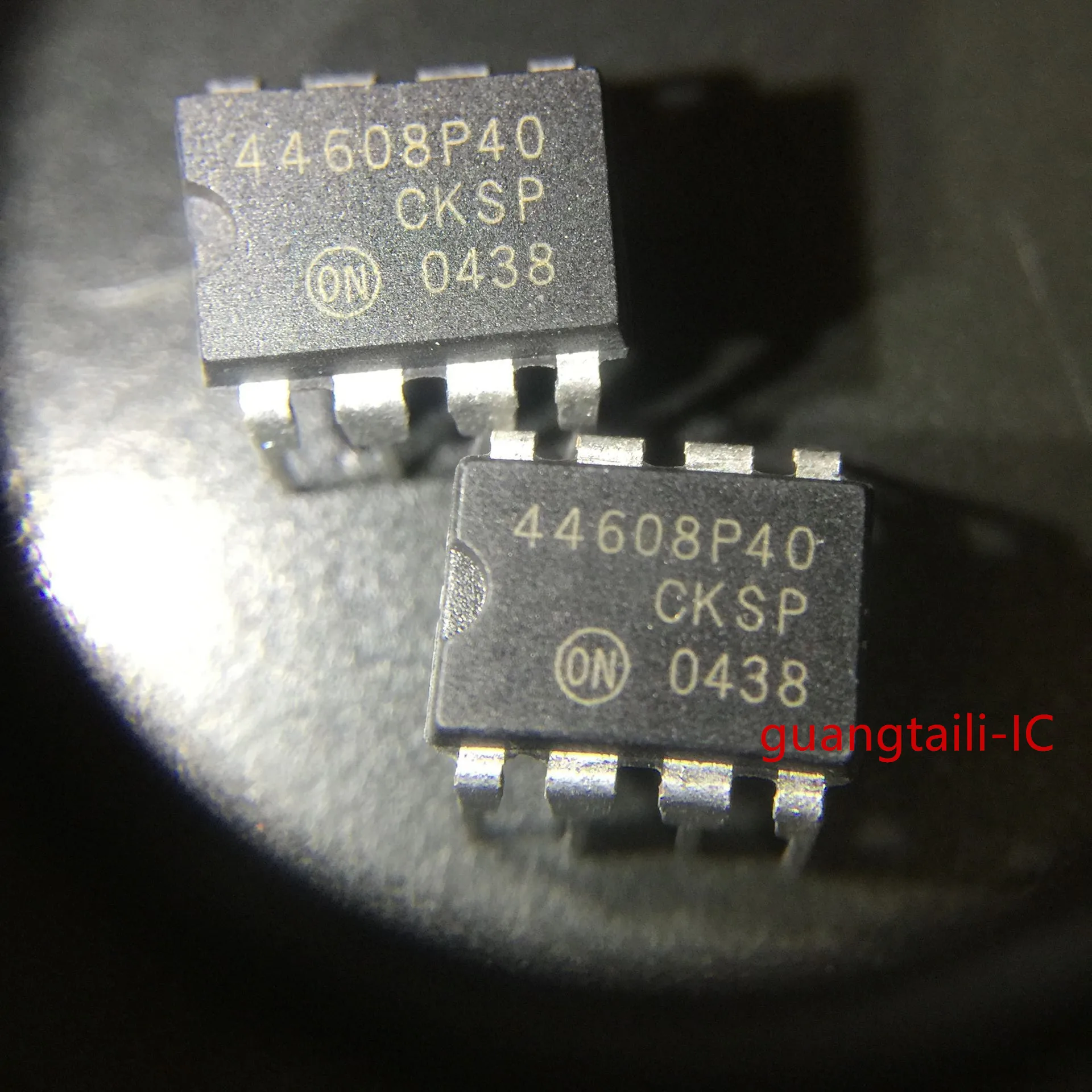

5 шт. 10 44608P40 MC44608P40 DIP 8 новые импортные подлинные товары|Запчасти для кондиционера|
248,39 руб.
Новый продукт Широкое напряжение 19 в материнская плата компьютера прямой ввод
2 827,80 руб.
Характеристики
Датчик температуры датчик DS18B20 модуль сбора данных интерфейс Modbus RTU RS485|Запчасти
История изменения цены
*Текущая стоимость 1 374,92 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 1635.27 руб. | 1717.74 руб. | 1676 руб. |
| Feb-20-2026 | 1621.84 руб. | 1702.7 руб. | 1661.5 руб. |
| Jan-20-2026 | 1360.48 руб. | 1428.84 руб. | 1394 руб. |
| Dec-20-2025 | 1594.60 руб. | 1674.77 руб. | 1634 руб. |
| Nov-20-2025 | 1388.36 руб. | 1457.16 руб. | 1422.5 руб. |
| Oct-20-2025 | 1566.0 руб. | 1644.84 руб. | 1605 руб. |
| Sep-20-2025 | 1553.32 руб. | 1631.76 руб. | 1592 руб. |
| Aug-20-2025 | 1539.67 руб. | 1616.73 руб. | 1577.5 руб. |
| Jul-20-2025 | 1525.27 руб. | 1601.3 руб. | 1563 руб. |
Описание товара
Моднявка = ckeditor
Покупка Примечания:
1. Если есть какие-либо технические проблемы до и после покупки, пожалуйста, проконсультируйтесь, если есть
2. Если вам нужно соответствующее программное обеспечение для отладки, соглашение и инструкции после покупки, вы можете связаться с продавцом.
I. Краткая информация
MB1TD-1 шт.Модуль сбора температуры цепи принимает Даллас полупроводниковый датчик температуры DS18B20, который имеет высокую точность и хорошую консистенцию. Данные о температурном сигнале, собранные модулем, выводятся через интерфейс RS485. Модуль использует коммуникацию Modbus-RTU и может быть адаптирован к PLC, DCS и различным программным обеспечением конфигурации.
Программное обеспечение может установить значение сигнала тревоги температурного модуля. При возникновении аварийной проблемы пользователю может быть предложено решить проблему на месте и найти модуль сигнализации. Пользователи могут установить значение будильника верхнего и нижнего температурных пределов, и функция будильника с превышением температуры может быть включена или выключена.
Его можно использовать для сбора данных о температурах холодного хранения, теплицы для овощей, животноводства, мониторинга промышленной среды, мониторинга температуры склада, сбора и контроля различных данных о температуре окружающей среды и т. д.
Две. Характеристика
1. Даллас полупроводниковый датчик температуры DS18B20 из Соединенных Штатов, который имеет высокую точность приобретения и хорошую консистенцию.
2. Функция будильника с ограничением температуры, превышающим верхний и нижний пределы, добавляется для облегчения работы пользователей с проблемами на месте и определения местоположения неисправностей.
3. Используя стандартный протокол Modbus-RTU, он может быть адаптирован к PLC, DCS и различным программным обеспечением конфигурации.
4. Коммуникационная защита: Интерфейс выхода сигнала связи RS485 имеет двойную защиту от перенапряжения и перегрузки по току.
5. Включение перегрева сигнала тревоги, превышение температуры верхнего и нижнего пределов, формат связи может быть установлен программным обеспечением.
6. Мощность защита от обратной полярности.
Три. Технический индекс
| Проект | Параметр |
| Входной сигнал температуры и влажности | 1Входной канал: 1 канал приема сигнала температуры 2Тип датчика: DS18B20 (Dallas Semiconductor, USA) 3Частота дискретизации: сигнал собирается каждые 5 мс. 4Диапазон измерения: - 40-55 5Разрешение: 0,1 C 6Точность: 1 градусов Цельсия |
| В охранной сигнализации | 1. Пьезоэлектрический сигнал тревоги |
| RS485 Связь выход | 1Связь протокол: MODBUS-RTU 2Тип интерфейса: RS485 связь, выходной интерфейс с использованием перенапряжения и перегрузки по току двойной защиты 3Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 BPS 4Проверка бит: Нет проверки, даже проверки, нечетная проверка 5Режим настройки: адрес модуля, скорость передачи данных и контрольные биты могут быть установлены по |
| Размер модуля | 65 мм* 46 мм * 28,3 мм |
| Установка режим | Стандартная установка DIN направляющей (35 мм направляющей) |
| Рабочая среда | Температура: - 10 ~ + 55 C Влажность: 35 ~ 85% (без росы) |
| Рабочая источника питания | 1Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания, с защитой от полярности источника питания 2Мощность Потребляемая мощность: менее 0,5 Вт |

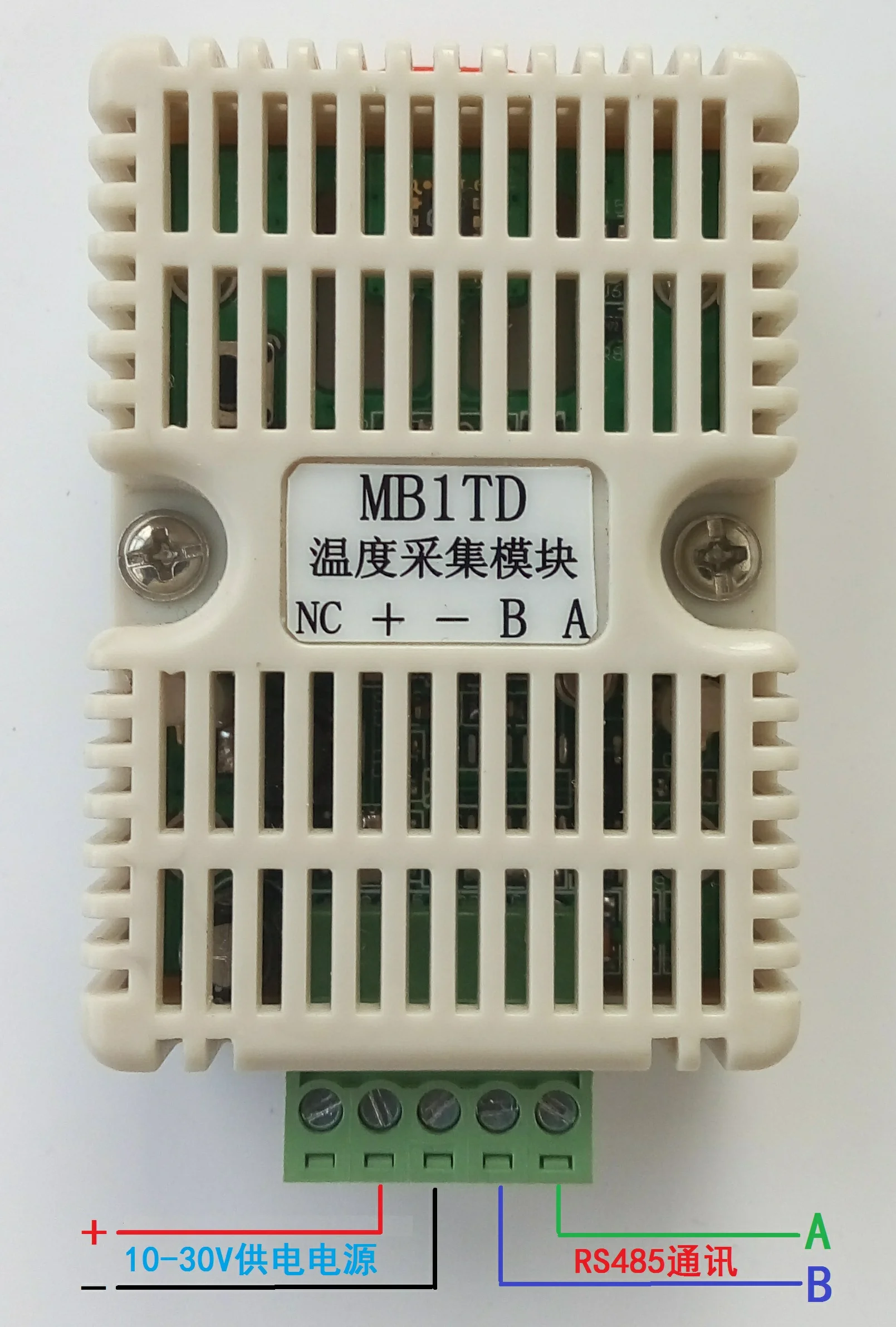

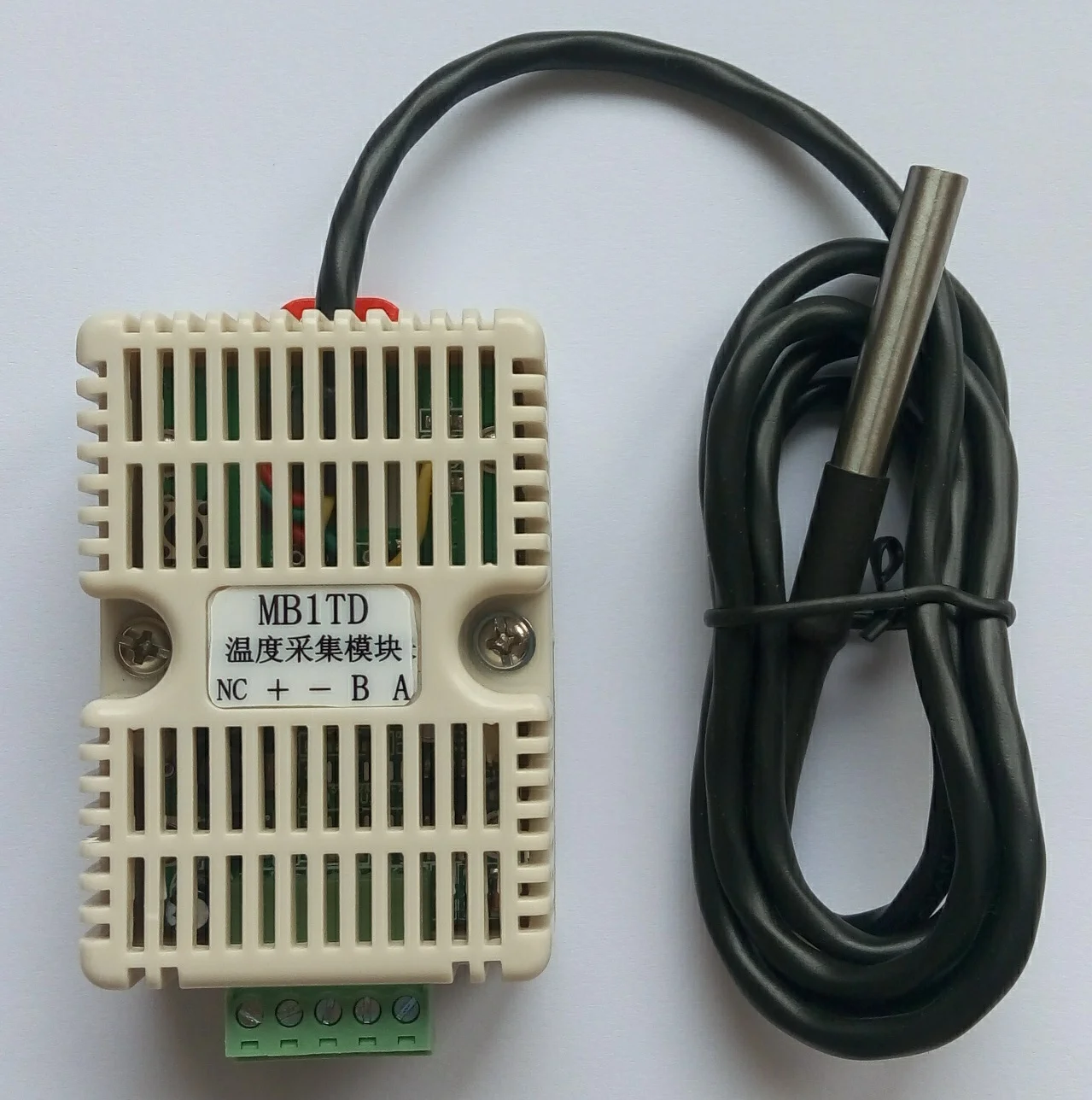

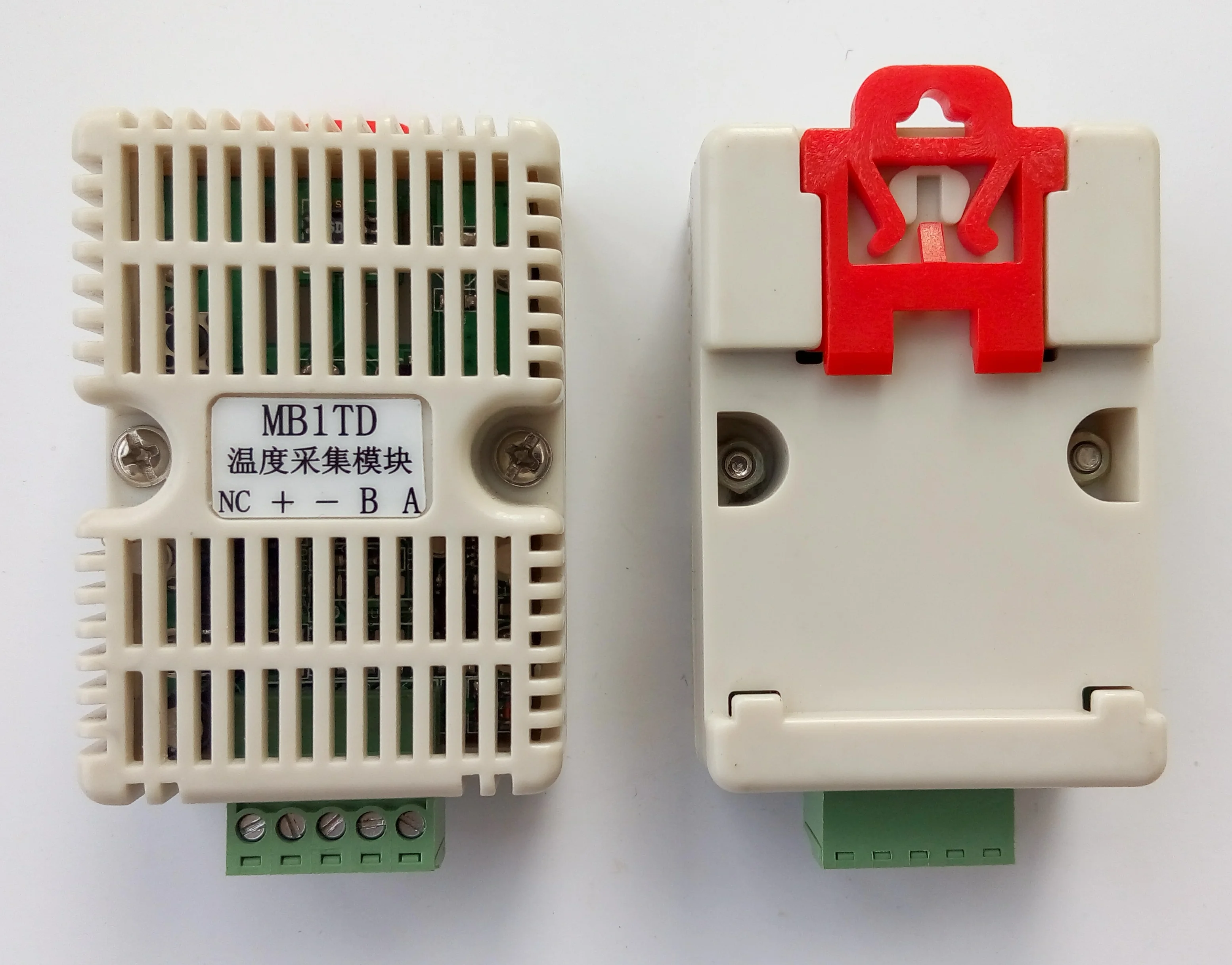

Четыре. Внешний вид изделия
Пять. Описание индикатора модуля и функции переключения
1. POW/комплект;Модуль индикация рабочего состояния
A.Зеленый светильник: модуль работает. B. Красный светильник: параметры конфигурации модуля были написаны, необходимо перезаряжать.
2. TXD/RXD:Связь индикация состояния
A.Зеленый светильник мигает: связь получает данные B. Красный светильник мигает: модуль отправляет данные
C.Всегда горит зеленый свет: передача данных + и связь с данными RS485 переключается или отключается.
3. Внутренний верхний левый угловой переключатель сброса модуля
A. Когда параметры связи (адрес модуля, скорость передачи данных, контрольный бит) не известны или параметры связи установлены неправильно, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не открываем его. Через пять секунд модуль [POW/SET] красный индикатор загорается, и переключатель сброса открывается. В это время параметры связи были сброшены, пока блок питания модуля отключен. После перезапуска параметры связи модуля были сброшены.
B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600 бит/с, контрольный бит: нет.
Шесть. Типичное применение Монтажная схема
Семь. Схема блок-схема
Вторая главаModbusОписание протокола регистрации и связи
I. Код функции MODBUS и диапазон адресов, поддерживаемые модулем
| Тип регистра | Диапазон адресов | Функция код | Функция описание размера |
| Под открытым небом в реестр | 10001-10004 | 0x02H | Прочитайте один или несколько открытых регистров |
| Вход регистр | 30001-30004 | 0x04H | Чтение одного или нескольких входных регистров |
| Держите регистр | 40033-40037 40065-40076 40129-40132 | 0x03H | Чтение одного или нескольких фиксаторов |
| 0x06H | Запись данных в журнал hold | ||
| 0x10H | Запись одного или нескольких данных в журнал hold |
Две. Зарегистрировать определение Описание
1. Открытие Кол-воРегистр(0x02H)
| Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
| 10001 | DI0 | Только для чтения | 0 | 1 | Значение верхнего предела температуры |
| 10002 | DI1 | Только для чтения | 0 | 1 | Значение сигнала тревоги низкого температурного предела |
2. Вход регистр(Код функции: 0x04H)
| Адрес | Параметр | Чтения/записи | Минимальная величина | Максимальное значение | Объяснить |
| 30001 | Температура | Только для чтения | -50,0 | 550 | Температура значение 0,1 C/бит |
3. Держите регистрации (Функция Код:0x03H0x06H, 0x10H)
| Адрес | Параметр | Чтения/записи | Минимальная величина | Максимальное значение | Объяснить | |||
| 40065 | Тип оборудования | Только для чтения | 0 | 256 | 0x0A(MB1TH-1 шт.Модуль сбора температуры и влажности дороги) | |||
| 40066 | Статус устройства | Только для чтения | 0 | 0x0101 | Bit4Кнопка сброса статус Bit0Модуль сброс запросить флаг | |||
| 40067 | Модуль напряжения | Только для чтения | 0 | 300 | 0,0-29,9 VКаждыйBit 0,1 V | |||
| 40068 | Модуль температуры | Только для чтения | 0 | 100 | -20,0-100,0Температура КаждыйБит 0,1Температура | |||
| 40069 | Версия продукта | Только для чтения | 0 | 65535 | Аппаратная версия(Высокая8Позиция) +Версия программного обеспечения(Низкая8Позиция) | |||
| 40070 | Информация о товаре | Только для чтения | 0 | 65535 | Круглый год(Высокая8Позиция) +Номер серии(Низкая8Позиция) | |||
| 40071 | Адрес модуля | Прочитать/Пишите | 1 | 247 | 1(По умолчанию) | |||
| 40072 | Скорость передачи данных | Прочитать/Пишите | 0 | 7 | 0(1200) 1(2400) 2(4800) 3(9600)По умолчанию4(19200), 5(38400) 6(57600) 7(115200) | |||
| 40073 | Паритет | Прочитать/Пишите | 0 | 2 | 0 (Без проверки.)По умолчанию1 (Четность), 2 (Odd четность) | |||
|
| ||||||||
| 40076 | ТемператураВерхний и нижний предел Настройки будильника | Чтения и записи | 0 | 1 | 0x00Температурный верхний и нижний пределы не тревожат 0x01Температурный верхний и нижний предельный сигнал тревоги | |||
| 40077 | Температура сигнализации верхний предел | Чтения и записи | -500 | 550 |
| |||
| 40078 | Нижний предел температурной сигнализации | Чтения и записи | -500 | 550 |
| |||
'
