Новый простой комплект металлоискателя

Параметры комплекта:

Напряжение питания: 3-5 В;

Размер формы: 66*61 мм;

Диапазон обнаружения: 5 см;

Специальное напоминание: позиционирование этого набора-это электронный Обучающий набор, который в основном используется для подключения сварочных и обучающих принципов работы. Он не может действительно исследовать сокровища, а расстояние индукции составляет менее 5 см.

Этот продукт является сварочными частями, нужно иметь небольшие электронные знания и навыки сварки, начинающий не стреляет, нет технологии знать, после сварки не может быть заменен!

Q1, L1, L2, C2, C3, R1, W представляют собой высокочастотную колебательную цепь. Регулирующий потенциометр W может изменить усиление фазы колебаний и сделать осциллятор в критическом состоянии колебаний, то есть просто сделать осциллятор осциллятором. Q2 и Q3 составляют схему обнаружения. Когда колебательное напряжение превышает 0,6 В, Q2 будет короткое замыкание разряда C4 в отрицательном полуцикле, когда колебательное напряжение превышает 0,6 В. В результате Q3 будет отключен. Когда катушка обнаружения L1 близка к металлическому объекту, вихревой ток будет генерироваться в металлическом проводнике, который увеличит потери энергии в цепи колебания, ослабляет положительный отзыв и даже ослабляет колебание осциллятора в критическом состоянии. Он не может поддерживать минимальную энергию, необходимую для колебания и остановки колебания, так что Q2 отключен, R2 заряжает C4, Q3 включается и способствует звуку. В зависимости от наличия или отсутствия звука, мы можем определить, есть ли Металлический Предмет под катушкой обнаружения.

В соответствии с этим принципом схема может быть эффективно модифицирована в Бесконтактный переключатель для управления полом лифта. (Фотоэлектрические выключатели не подходят для многих случаев, потому что они блокируют светоизлучающие устройства и светоприемные устройства из-за окружающей среды пыли.)

Например, если мы хотим определить, есть ли автомобиль, проходящий по определенной поверхности дороги, потому что шасси автомобиля находится на расстоянии 0,5 м или более от поверхности дороги, и цемент будет закапывать глубину 5-10 см, Таким образом, закапывание катушки диаметром 1 метр на земле может обнаружить, есть ли на ней автомобиль стабильно, точно и надежно, который находится в статистики дорожного движения, стоянки запрещены. Статистическая информация о домене имеет большое практическое значение.

Примеры применения принципа этого металлоискателя являются следующими: Датчик необходим на каждом полу контроллера лифта, чтобы определить, достиг ли Лифт стоп-положения. Если используется механический переключатель хода, то будут пожизненные и надежные факторы; если фотоэлектрический муфта используется, будет долгосрочная ошибка осаждения пыли; поэтому, лучший способ-установить металлоискатель. Цепь включается и выключается в зависимости от наличия или отсутствия металла. Это будет иметь большую практическую ценность во многих оборудованиях и машинах.

1. Двусторонняя проводка, припой для распыления олова, несколько припоя не легко отпасть;

2. Не так просто сгибаться сам по себе (ссылаясь на изгиб, вызванный нерабочей силой), и хуже листы будут произведены с изменением времени и окружающей среды.

Изгиб.

3. Сопротивление более стабильное и надежное

Метод отладки после сварки:

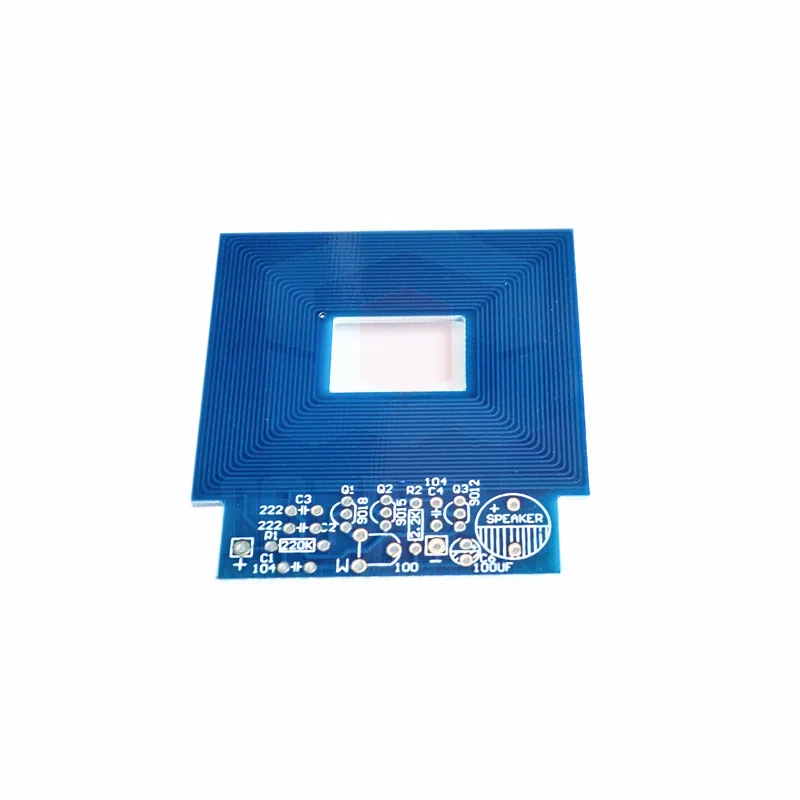

L1 и L2 этой машины используют медные проводники на печатной плате для формирования индуктивности. Они не должны быть изготовлены нами. Они просты и имеют высокий уровень успеха! _ Схема только что использовала более десяти компонентов, поэтому, пока она установлена правильно, она может нормально работать. После установки подключите источник питания, Отрегулируйте потенциометр, чтобы просто бесшумно (не близко к металлу), используйте антенну с печатной платой близко к металлу, в это время должно звучать, вдали от металла следует остановить звук, если далеко не может остановить звук, Потенциометр должен быть немного отрегулирован против часовой стрелки и повторите попытку, пока он не будет соответствовать требованиям.

Вопрос:

Продолжительный шум после включения питания, это происходит из-за того, что передняя фаза колебаний не запускается, может быть сопротивление, транзистор и другие компоненты неправильно расположены, или Катушка печатной платы имеет короткое замыкание или открытую цепь, пожалуйста, используйте увеличительное стекло для тщательной проверки. Кроме того, коэффициент усиления Q2 слишком низкий, чтобы сделать завершение Q3 громким.
