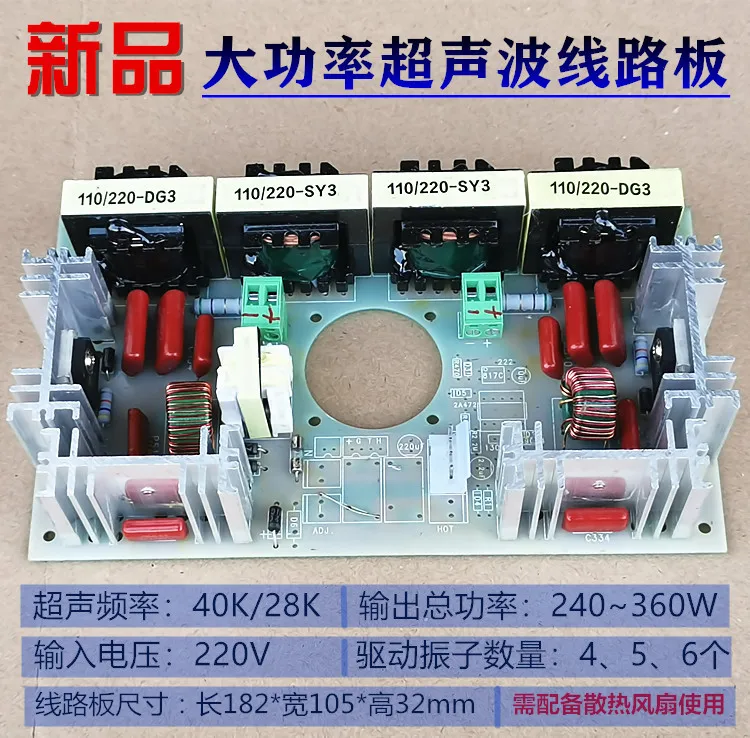

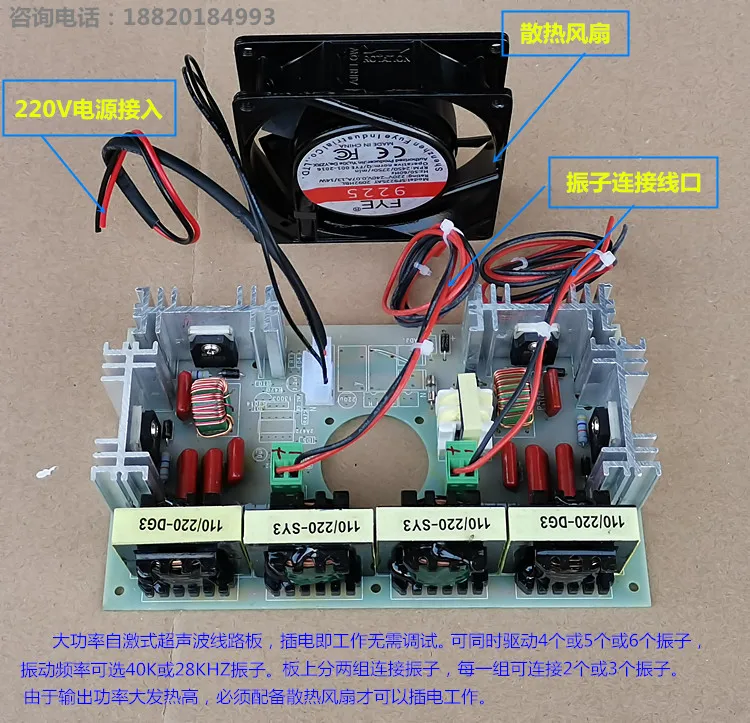

60 Вт/120 Вт частота 40 кГц генератора печатной платы приводная плата

60 Вт/120 Вт частота 40 кГц генератора печатной платы приводная плата

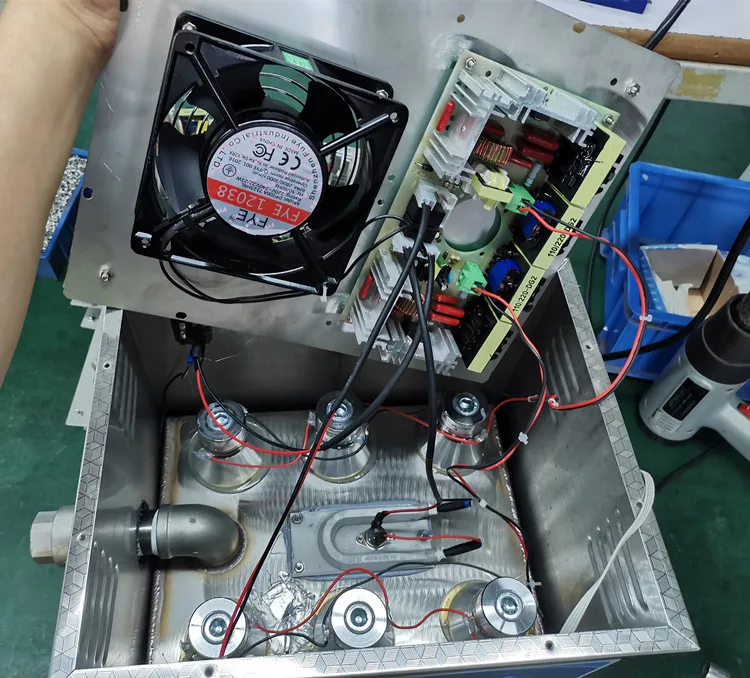

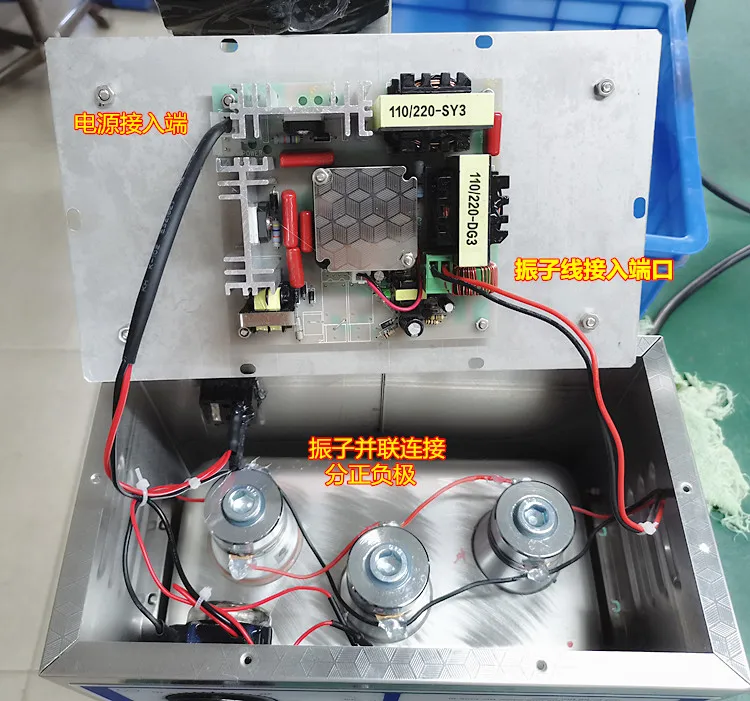

Основные параметры печатной платы:Требования к питанию: AC 110V (-15 ~ + 10Hz), 60HzAC 220V (-15 ~ + 10Hz), 50HzТемпература окружающей среды: -10 ℃ ~ 40 ℃Влажность окружающей среды: 35 ~ 85 ваттЧастота преобразователя: 40 кГцПреимущества продукта:1. Силовая трубка: импортированная силовая трубка;2. PCB: 2 унции с обеих сторон;3. Стабильная рабочая производительность;4. Большой радиатор, Быстрое рассеивание тепла5. Частота 40 кГцИнструкции по проводке монтажной платы и головки вибрации:1. Печатная плата не может включаться в условиях отсутствия нагрузки;2. Правильно устанавливается. При очистке не включайте питание без жидкости для очистки;3. Встряхните два наконечника на голове, наконечник в середине двух керамических деталей является положительным столбом, а тот, который лежит на верхних и нижних металлических столбах, является отрицательным столбом.4. Серебряный слой на керамическом чипе преобразователя является отрицательным электродом, чем больше положительный электрод, тем меньше отрицательная пластина. При сварке шнура питания его необходимо припаять сбоку двумя серебряными слоями. Другая сторона-Вибрирующая поверхность, которую можно наклеить под умывальник (это описание компонентов, приобретенных с помощью керамического преобразователя); серебряный слой на керамическом чипе не устойчив к высокой температуре, И температура паяльника не должна превышать 280 градусов при сварке шнура питания. Лучше использовать паяльник с постоянной температурой и установить температуру паяльника до 250 градусов.5. Большая сторона встряхивающей головки (с винтовым отверстием)-это встряхнутая поверхность, которая может быть приклеена к нижней части раковины, а раковина должна быть надежно заземлена;6. Вибрирующая головка или Керамический чип преобразователя должны быть прочно наклеены на дно очищающего бассейна с помощью вибрирующего клея, или AB клей может быть использован, но эффект немного хуже, например, эпоксидная смола с соотношением 10:4;7. Когда выход + соединен с положительным полюсом преобразователя (Вибратор), выход-подключен к отрицательному полюсу преобразователя (Вибратор), И положительные и отрицательные полюсы из соответственно соединены с положительными и отрицательными полюсами преобразователя (вибратора), не забудьте неправильно подключить их.(Примечание: минимальное напряжение на печатной плате составляет 600 в, а напряжение выходного терминала-1100 В. Обратите внимание на безопасность. Лучше иметь переключатель защиты от утечки на входном источнике питания для обеспечения безопасности!)Если у вас есть какие-либо вопросы, проконсультируйтесь вовремя, чтобы обеспечить безопасность.8. Когда монтажная плата работает, наименьшее напряжение на плате составляет 600 в, а выходное напряжение на преобразователь-1100 В. Не забывайте надежно заземлять умывальник и иметь переключатель защиты от утечки на источнике питания для обеспечения безопасности.
