Задержка отключения автомобильной задержки переключатель на сигнал

Задержка отключения автомобильной задержки переключатель на сигнал

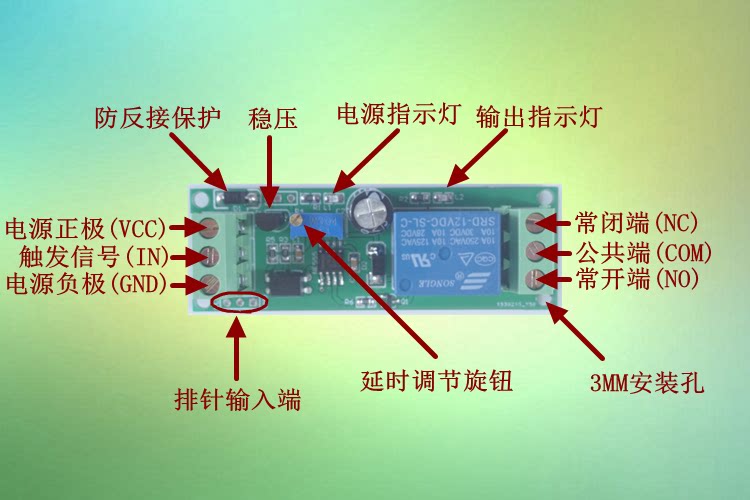

1,5 в высокий уровень (положительный) срабатывает отключение задержки 2,5 в низкий уровень (отрицательный) срабатывает отключение задержки 3,12 в высокий уровень (положительный) Выключатель с выдержкой времени прерывания 4,12 V низкий уровень (отрицательный) Выключатель с выдержкой времени прерывания 5,24 в высокий уровень (положительный) Выключатель с выдержкой времени прерывания 6,24 V Низкий уровень (отрицательный) Выключатель с выдержкой времени прерывания Отключение задержки питания 7,5 в (без триггера) Мощность 8,5 В при задержке подключения (без триггера) Цикл включения-выключения 9,5 в (без триггера) Отключение задержки питания 10,12 в (без триггера) Подключение с задержкой включения питания 11,12 в (без триггера) Цикл включения-выключения 12,12 в (без триггера) Отключение задержки питания 13,24 в (без триггера) 14,24 В включение отложенного включения (без триггера) Цикл включения-выключения 15,24 в (без триггера) Функция Описание С модулем выключатель с выдержкой времени: индикатор питания загорается после включения модуля и ждет сигнала для запуска. Как только есть триггер сигнала (touch), реле действует немедленно. Реле всегда включается и выключается, а нормальное отключение включается и выключается. В то же время нагрузка начинает работать. При достижении установленного времени реле возвращается в норму, и нагрузка прекращает работать. Когда сигнал снова срабатывает, модуль повторяет вышеуказанные действия, пока источник питания не отключен. (Примечание: время задержки-это время запуска триггера, когда время задержки не достаточно, запуск снова считается неправильным действием; если непрерывный триггер и время запуска превышает установленное время, Реле потеряет функция задержки и будет работать до тех пор, пока триггер не исчезнет, и реле немедленно прекратит работать в ожидании эффективного триггера). Power-on delay модуль отключения: Этот модуль не нужен триггер сигнала, то есть триггерный терминал не должен ничего подключать, индикатор питания и индикатор действия реле включены одновременно после включения модуля, реле часто включается и выключается, нормальное включение и выключение, запуск нагрузки, Когда наступает заданное время, реле возвращается в норму, нагрузка прекращается (примечание, блок питания модуля всегда находится в процессе задержки). Когда модуль будет повторно заряжен, реле повторит вышеуказанные действия. Модуль подключения питания-на задержке: Этот модуль не нужен триггер сигнала, то есть триггерный терминал не должен ничего подключать, индикатор питания на после включения модуля, реле не действует, когда установлено время (примечание, Блок питания модуля всегда находится в блоке питания во время процесса задержки), выходные индикаторы включены, реле действия, часто включается и выключается, часто включается и выключается, загрузка начинает работать до модуля. Когда питание выключено, нагрузка перестанет работать; Когда модуль будет повторно заряжен, реле повторит вышеуказанные действия. Модуль включения питания: Этот модуль не нужен триггер сигнала, то есть триггерный терминал не должен ничего подключать, индикатор питания модуля загорается после включения питания, пока реле начинает подключаться и разъединять непрерывно, и продолжает циркулировать бесконечно до сбоя питания (Обратите внимание, что время включения и отключения не может регулироваться отдельно, можно регулировать только вместе, общая пропорция составляет около одного к одному, требует очень точных клиентов не бить.) V характеристики продукта 1. Наш продукт соответствует стандартам безопасности, а область управления и область нагрузки имеют оптосоединительную изоляционную защиту. 2. Принять двухсторонний дизайн печатной платы и высококлассный патч-процесс. 3. принять новый оригинальный контроль реле Songle; 4. Входной терминал имеет индикаторную лампу питания, включенную лампу питания и выключенную лампу. 5. есть индикатор релейного действия на выходном конце, который отсасывает и закрывает и выключается. 6. реле можно непосредственно управлять любой нагрузке до AC250V/10A (AC) и DC10A/30 В (DC). 7. Используйте зеленый высокого качества WJ/KF128L терминал, выдерживает 300 В, 10A, температура-40 градусов до 105 градусов; 8. готовый продукт проходит строгие испытания и проверки стабильности, пожалуйста, будьте уверены, что клиенты могут использовать его. 9. Входной источник питания имеет защиту от обратного соединения, поэтому не нужно беспокоиться о горящих модулях и оборудовании из-за положительного и отрицательного полюса подключения источника питания. 10. Он имеет стабилизатор напряжения и поддерживает напряжение 12 В и 24 В. 11. Модуль имеет расширение ввода. Если проводка неудобна или вы хотите использовать MCU для управления ею, вы можете получить доступ к игле непосредственно со стороны, и три иглы и три клеммы входа подключены. 12. Размер изделия: 71,5*24,5*18,5 мм (длинный * широкий * высокий), диаметр монтажного отверстия 3 мм; 13. Время задержки может быть отрегулировано путем изменения емкости или сопротивления потенциометра (по умолчанию 0-10 s). Введение в интерфейс L Вход раздел VCC: положительный терминал питания; В: релейный модуль терминал триггер сигнала; GND: отрицательный терминал питания; L выход (Релейный выход) НЕТ: реле обычно начинается с интерфейса, висит в воздухе перед всасыванием, и соединяется с публичным концом вскоре после всасывания. COM: общий конечный интерфейс реле, отсоедините с нормальным отверстием и нормальным закрывающим концом перед всасыванием, и отсоедините с нормальным отверстием и нормальным закрывающим концом после всасывания. NC: реле обычно имеет закрытый интерфейс, который коротк-соединен с публичным концом до всасывания и приостановлен после всасывания. L Триггер требования Если терминал триггер сигнала подключен к другим модулям, заземляющий провод (отрицательный полюс питания) между двумя модулями должен быть соединен вместе, чтобы быть эффективным. Если источник питания является общим, сигнальная линия может быть подключена отдельно. Высокий уровень значения: триггер высокого уровня относится к положительное напряжение между терминалом триггер сигнала (IN) и отрицательным полюсом источника питания. Когда триггерный терминал имеет положительное напряжение или достигает триггерного напряжения, это эффективный триггер, обычно ТРИГГЕРНЫЙ РЕЖИМ, связанный с положительным полюсом питания и триггерным терминалом. Низкий уровень значения: Низкий уровень триггера относится к триггерному напряжению между терминалом триггер сигнала и отрицательным полюсом питания составляет 0 В, или напряжение на триггерном терминале ниже, чем у положительного полюса источника питания. Когда напряжение на триггерном терминале достаточно низкое, это эффективный триггер, обычно ТРИГГЕРНЫЙ РЕЖИМ, соединяющий отрицательный полюс источника питания с триггерным терминалом. Способ подключения реле L
