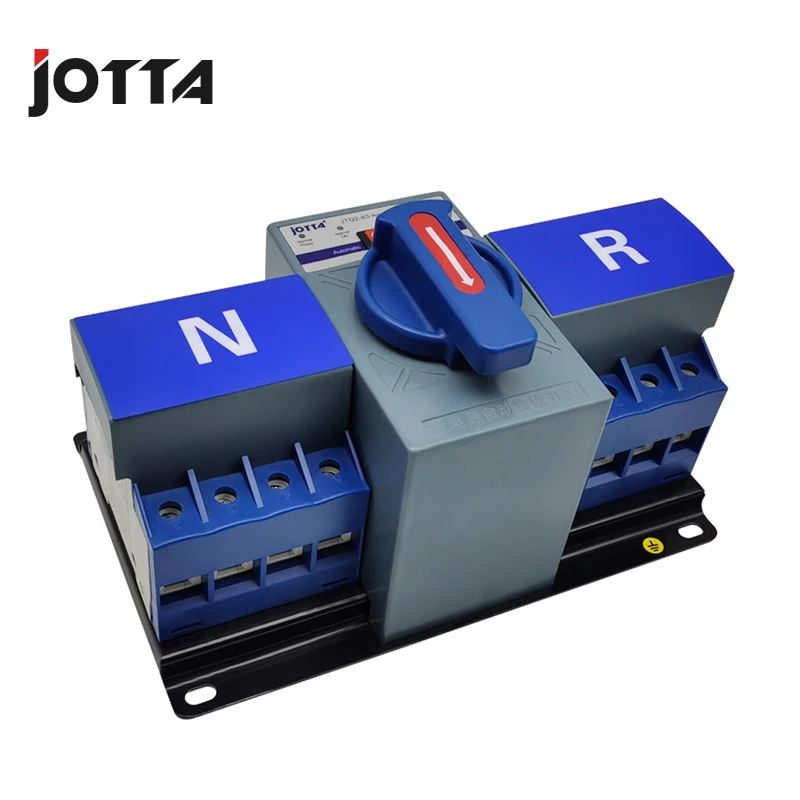

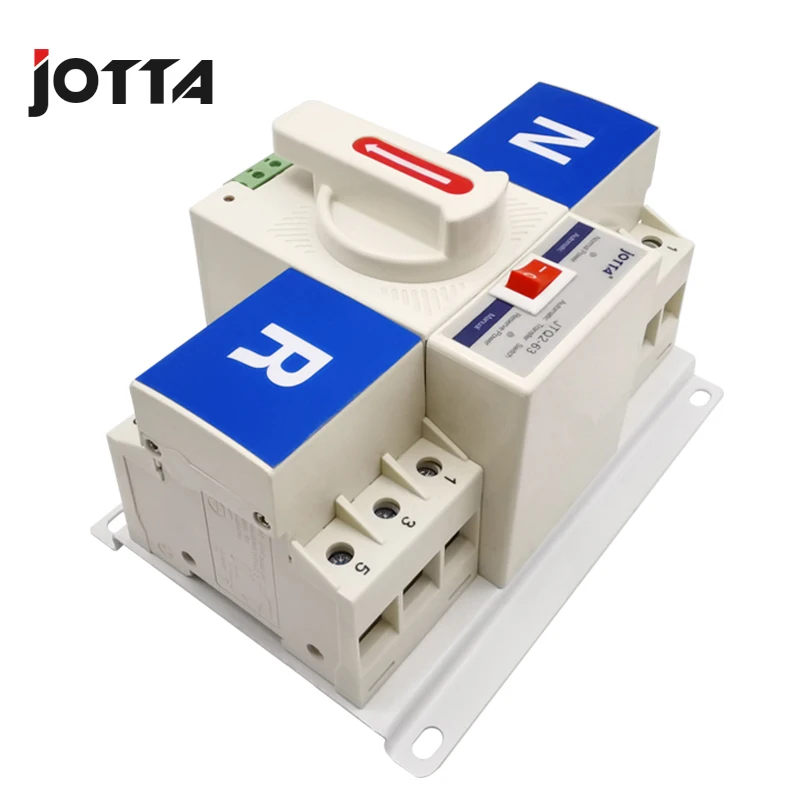

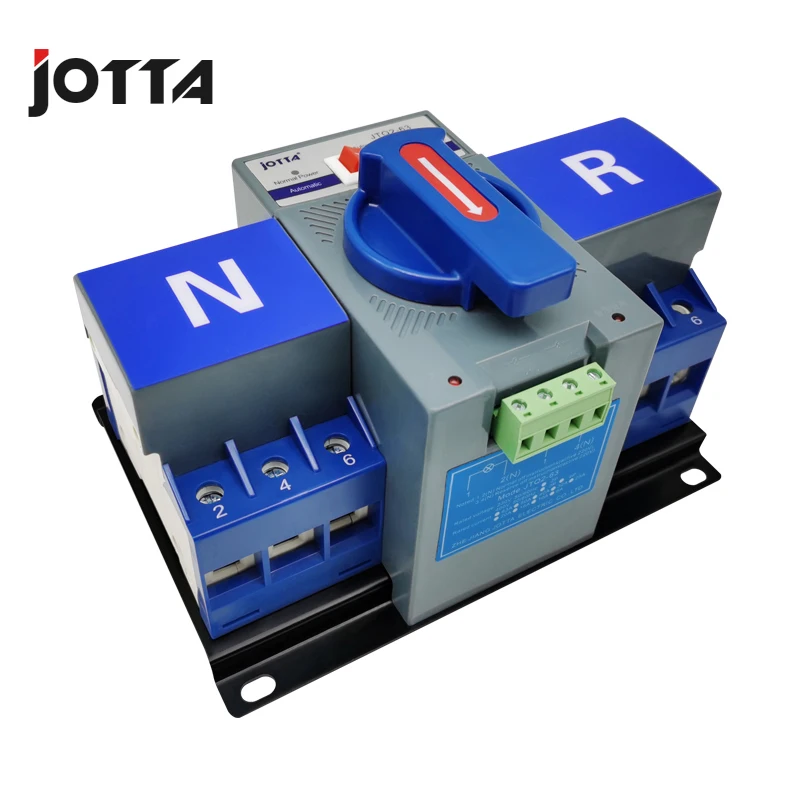

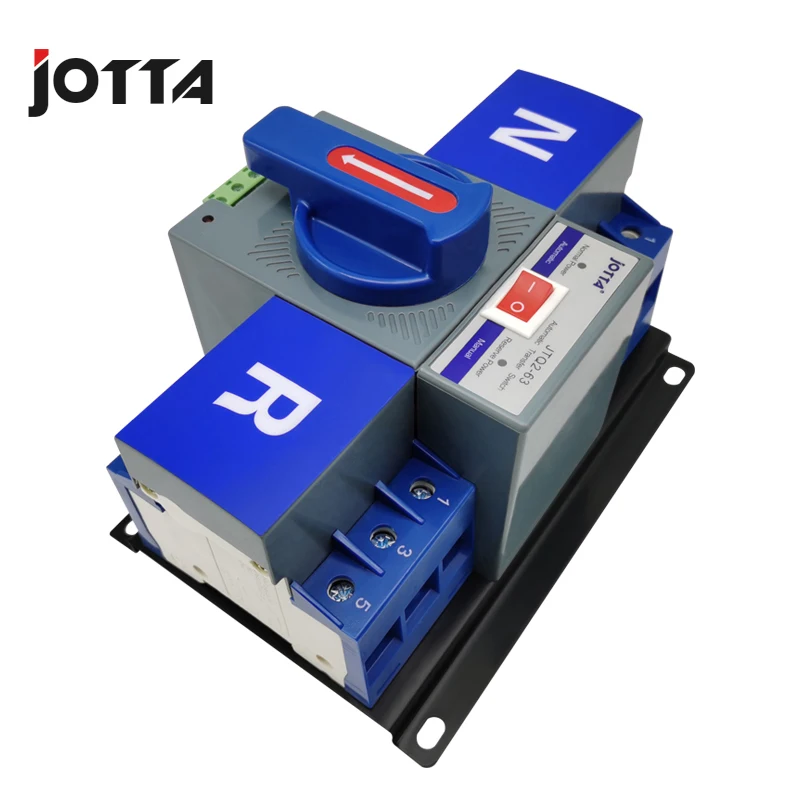

Автоматический выключатель JOTTA 3P/4P 63A 220 В 380 ATS MCB двойной

Автоматический выключатель JOTTA 3P/4P 63A 220 В 380 ATS MCB двойной

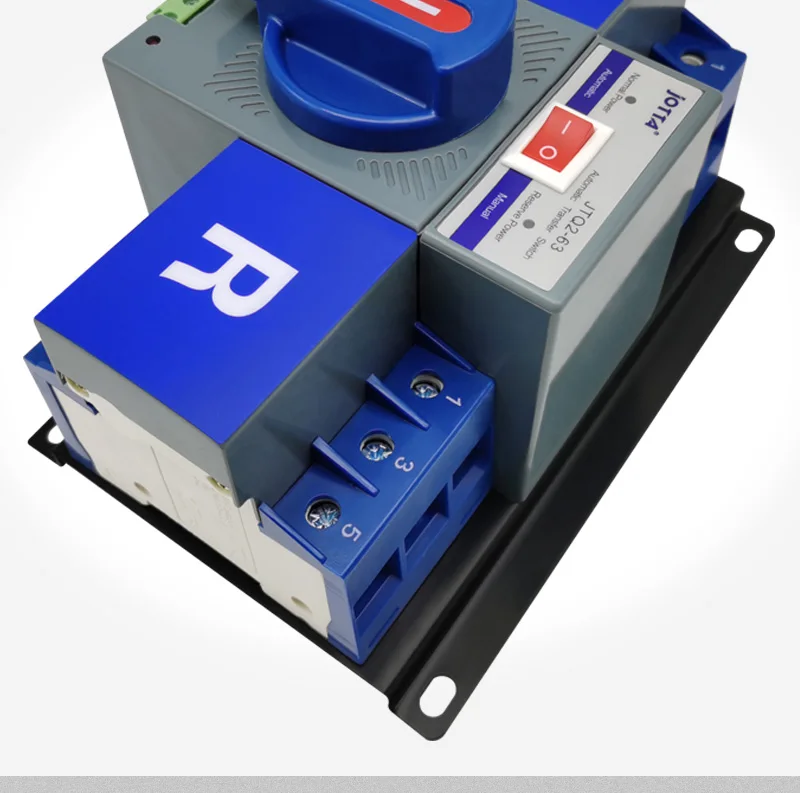

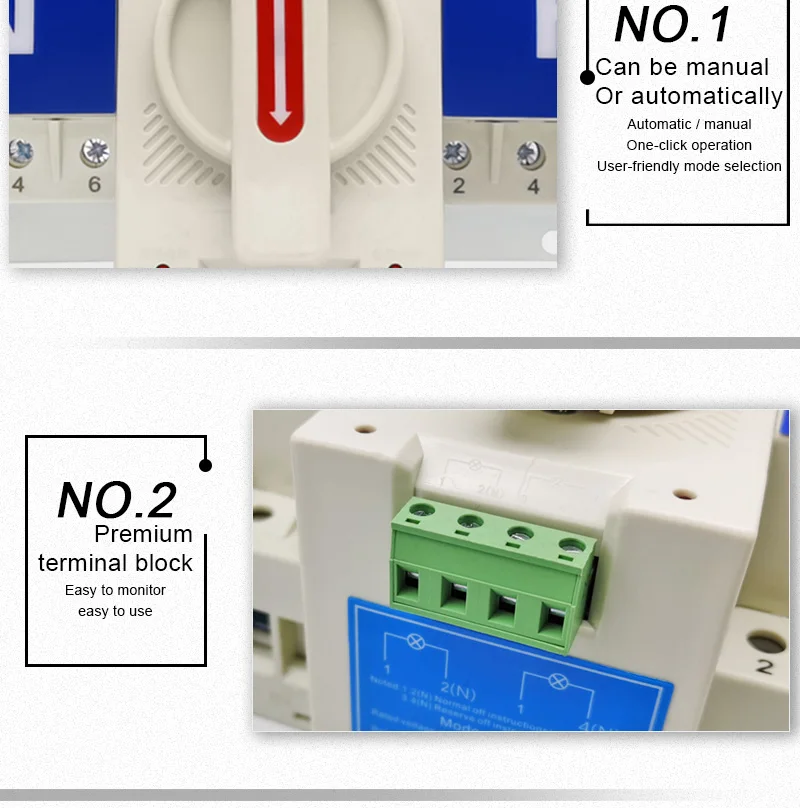

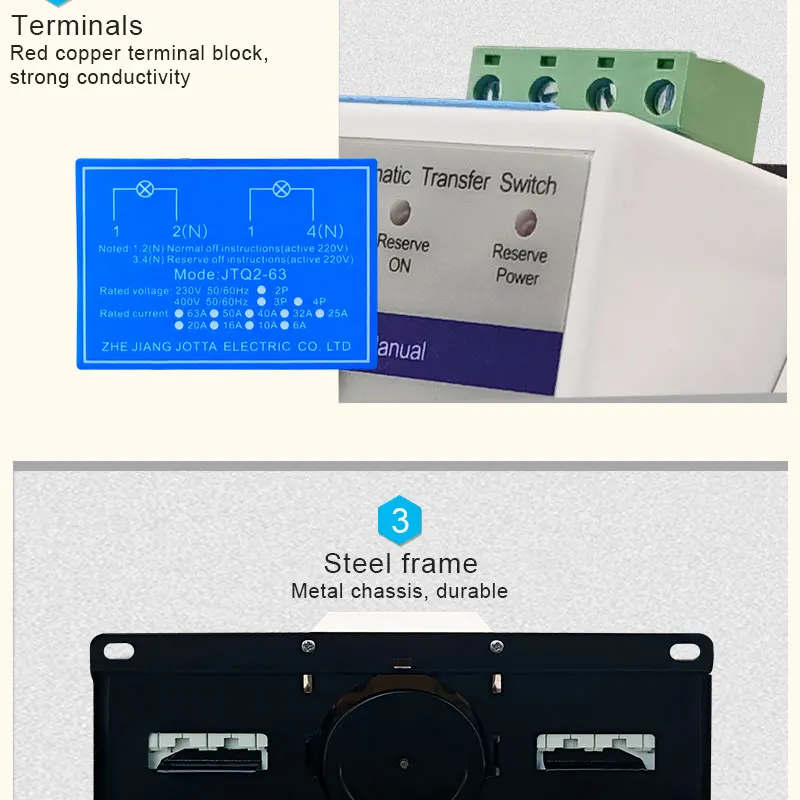

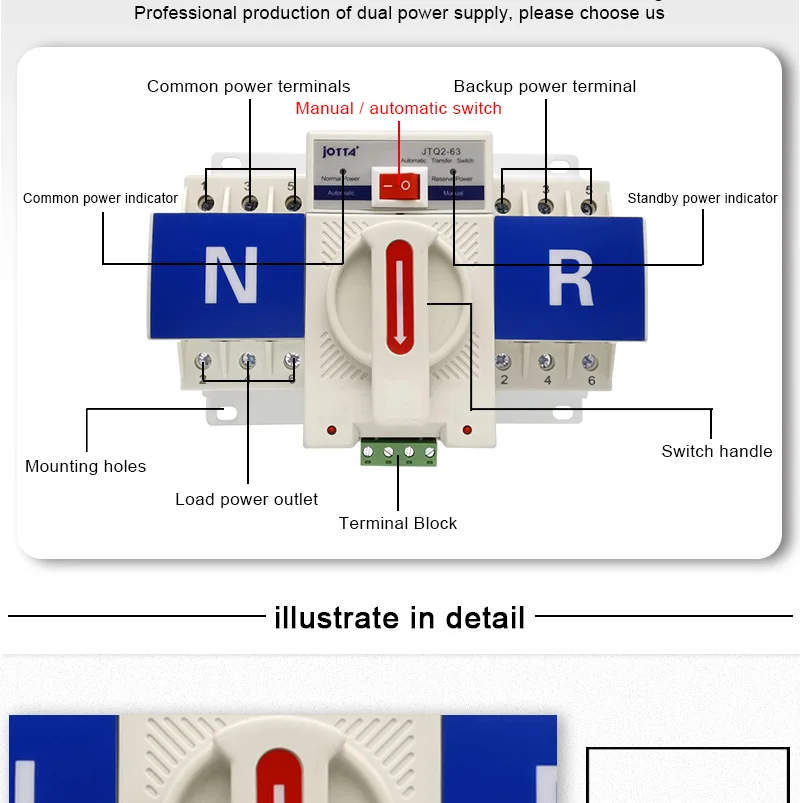

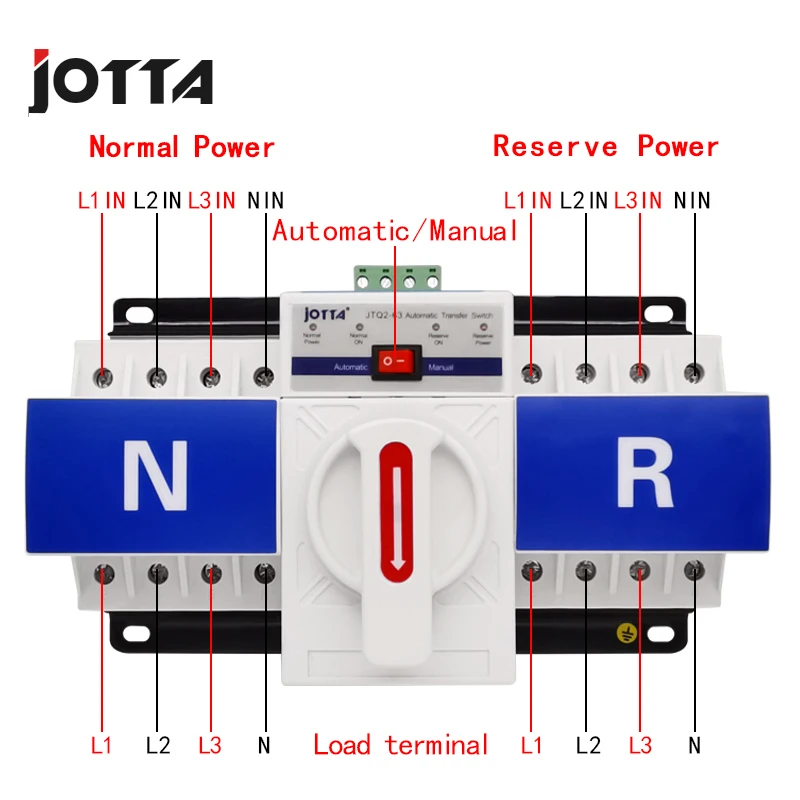

6. Схема подключения клеммы

ATSE может быть установлен непосредственно в шкафу управления питанием. Используйте rs can wire после установки ATSE (см. Дизайн и использование). Согласно текущему значению Используйте подходящий проводник для подключения сетевой стороны (верхний терминал) и загрузочной стороны (нижний терминал) MCB от нормальной электрической мощности и мощности в режиме ожидания. Фазовое параллельное подключение на загрузочной стороне, и обеспечить последовательную фазу нормальной электрической энергии и мощности в режиме ожидания, должны быть accordant (провод в соответствии с A,B,C,N последовательностью). Для 3 полюсов ATSE следует добавить один Проводник с Секцией не менее 0,3 мм2 для правильного подключения theneuter line электропитания, таким образом ATSE может работать должным образом. Для 4 или 2 полюсов ATSE N полюс нормальной электрической энергии и резервной электрической энергии должен быть подключен к N полюсу MCB, соответственно. Кроме того, при установки ATSE, пожалуйста, надежно заземлите на заземлении.

8. Применение

1) нормальное использование, пожалуйста, установите переключатель контроллера на автоматической функции. Под автоматическим управлением контроллер ATSE контролирует нормальную электроэнергию, режим ожидания, электропитание и показывает состояние работы ATSE. Когда нормальное отключение питания, напряжение, сбой, ATSE будет автоматически переносить нагрузку из нормальной мощности в режим ожидания. Если нормальное питание будет правильным, ATSE будет автоматически переносить нагрузку из режима ожидания в обычное питание. Светящийся диод на панели переключателя указывает на выключение.

2) Если вам не нужна Автоматическая передача или другая ручная работа, пожалуйста, установите контроллер вручную. Под ручным управлением контроллер прекратит свою работу, и ручная работа может сделать выключатель выключенным, и выключатель не будет автоматически переноситься.

3) когда ATSE короткое замыкание или перегрузка, MCB ATSE защитит tripping. Если дисплей питания, как правило, ручка MCB включается. Если MCB защищен, tripping, потребители должны установить вручную и управлять переключателем на двойной раздельный тормоз вручную, и проверить причина поездки. После устранения проблем Установите контроллер на auto снова, чтобы работать.

4) когда ATSE передает Авто из вручную, если нормальный и режим ожидания питания является нормой ATSE, сначала Подключите к нормальной энергии для загрузки (даже если нагрузка была подключена в режиме ожидания назад)

9. Вопросы требуют внимания

Когда пользователь проверяет или работает, пожалуйста, Придерживайтесь соответствующих правил и обратите внимание на следующие вопросы, чтобы убедиться, что наши ats правильно.

1) Нейтральный проводник N не может быть подключен неправильно, должен подключаться надежно, в противном случае ATSE не может работать должным образом, даже контроллер горения и двигатель.

2) защитное заземление ATSE должно быть надежно подключено для обеспечения безопасности.

3) сигнал дискретизации детектора для работы контроллера, питание и основной источник питания берется со стороны блока питания основной цепи, а мощность работы вспомогательного соединительного Клемма, используемой для индикатора подключения, берется из основной цепи, таким образом, не может быть теста напряжения между запасными клеммами (если демонтировать дополнительные провода). Может быть тест на частоту напряжения между основной схемой и оболочкой или между вспомогательными клеммами и оболочкой.

10. Простое Устранение неполадок

Если вы обнаружите неисправность, вы можете получить профессиональный запрос на тестирование и решение проблемы. Хранить в недоступном для безопасности месте при эксплуатации. Или свяжитесь с нашими специализированными отделами обслуживания.

1) Оба режима питания включены, но ATSE не может переносить автоматически

1. Автоматическая/ручная проверка должна быть в автоматическом положении.

2 Проверьте, верна ли входящая линия или нет, если последовательная фаза соответствует или нет, и проводка является твердой и надежной или нет.

3. Проверьте, горит ли предохранитель.

2) Оба режима питания включены, включается режим ожидания ATSE.

4. Проверьте, имеет ли входящая линия Нормальное напряжение.

5 проверка часто используемой страховки

6. Проверьте, подключен ли внешний светильник неправильно
