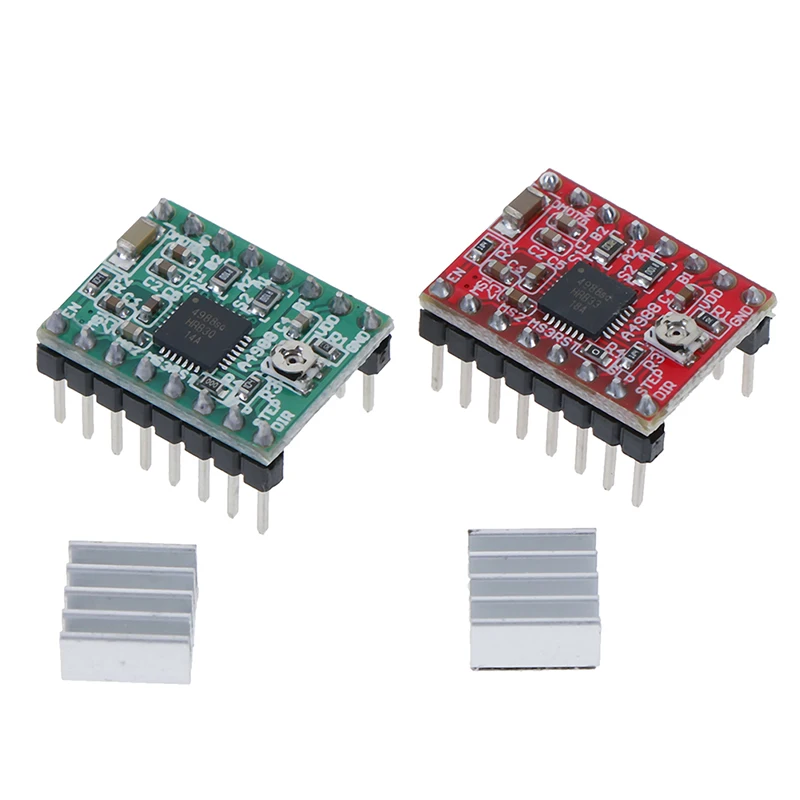

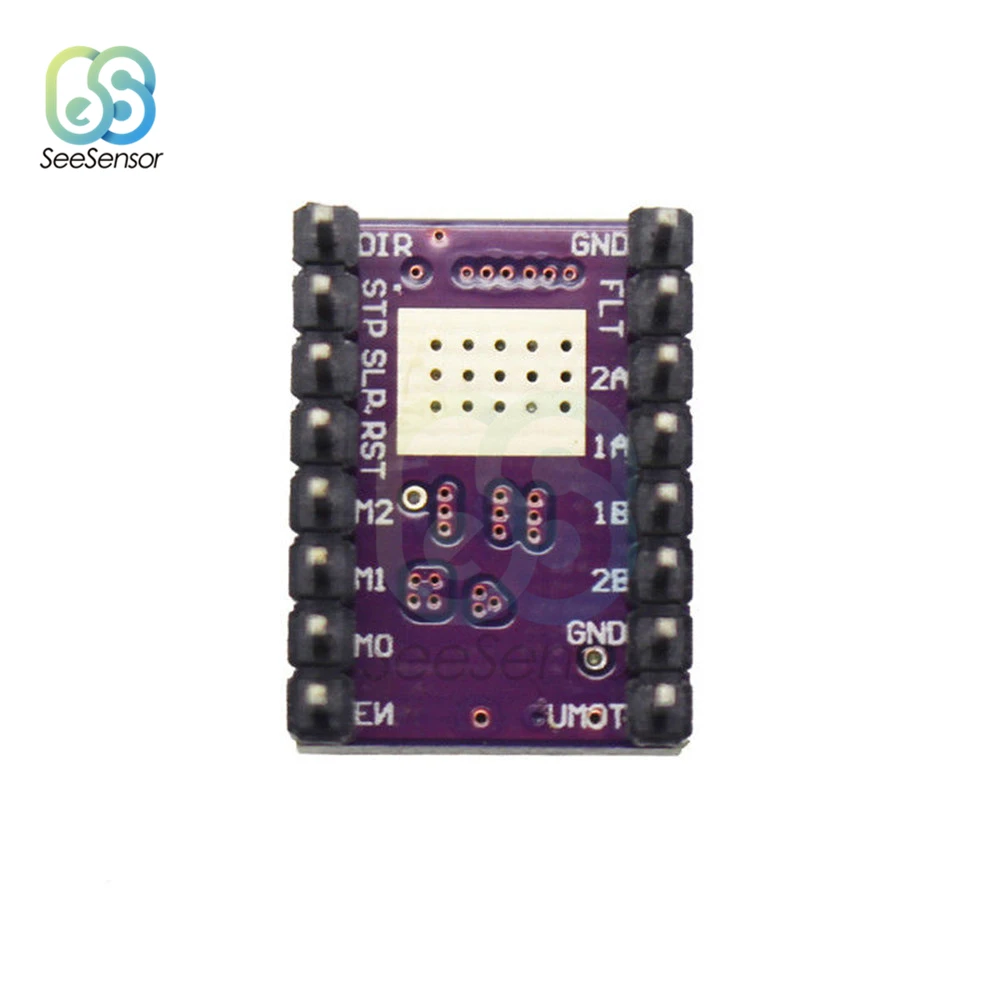

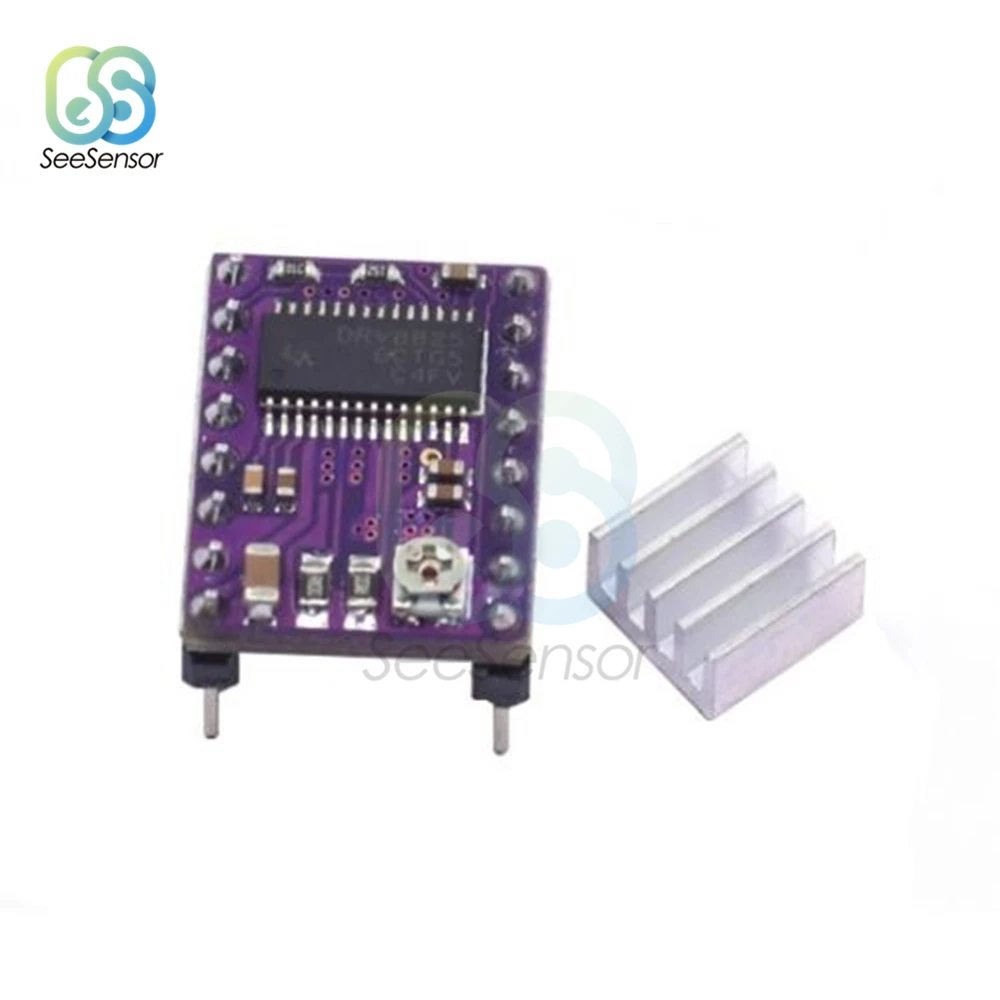

Запчасти для 3D принтера StepStick A4988 DRV8825 шаговый двигатель драйвер модуль с

---

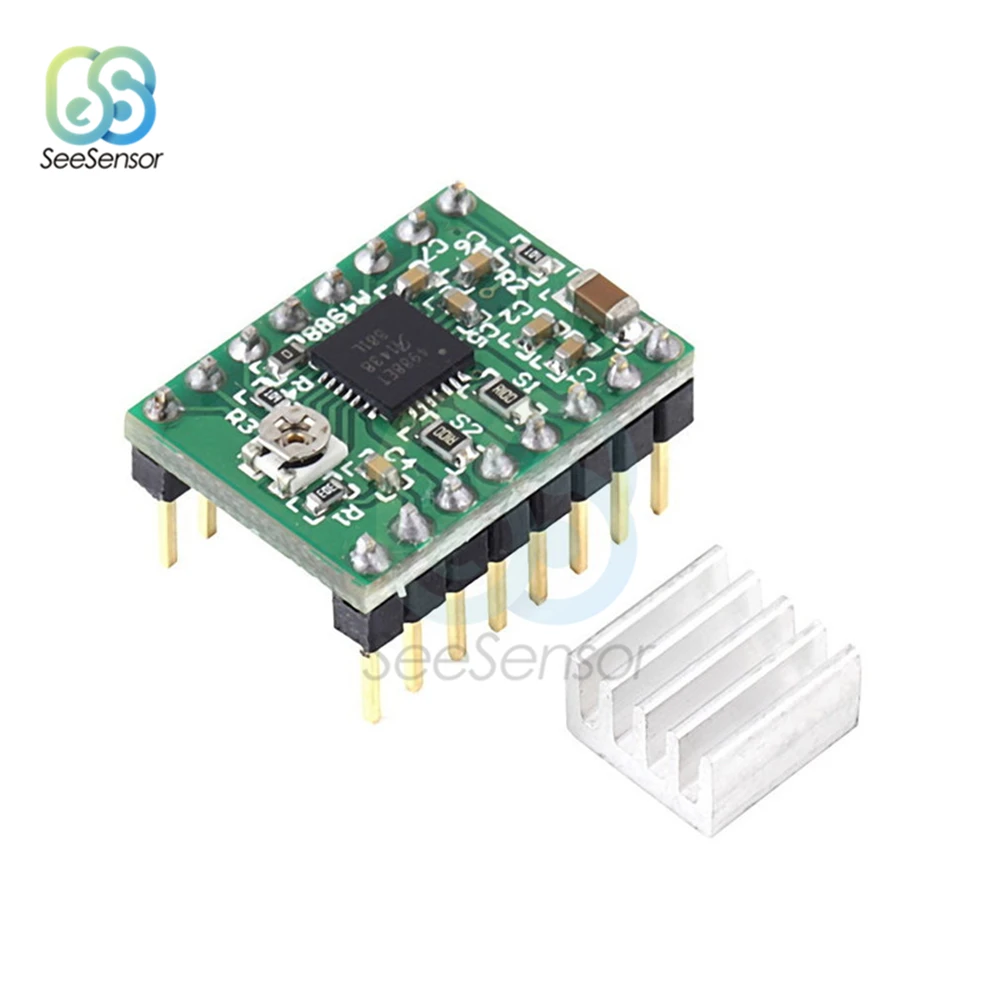

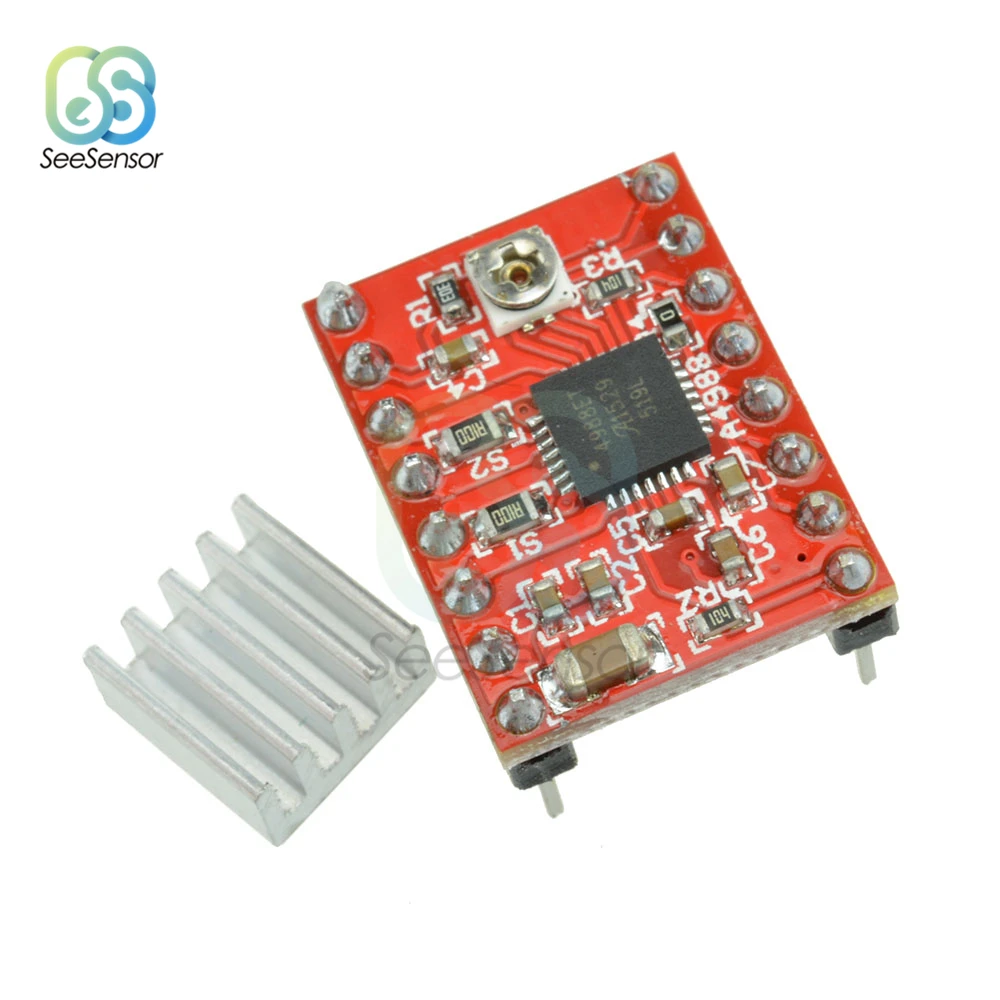

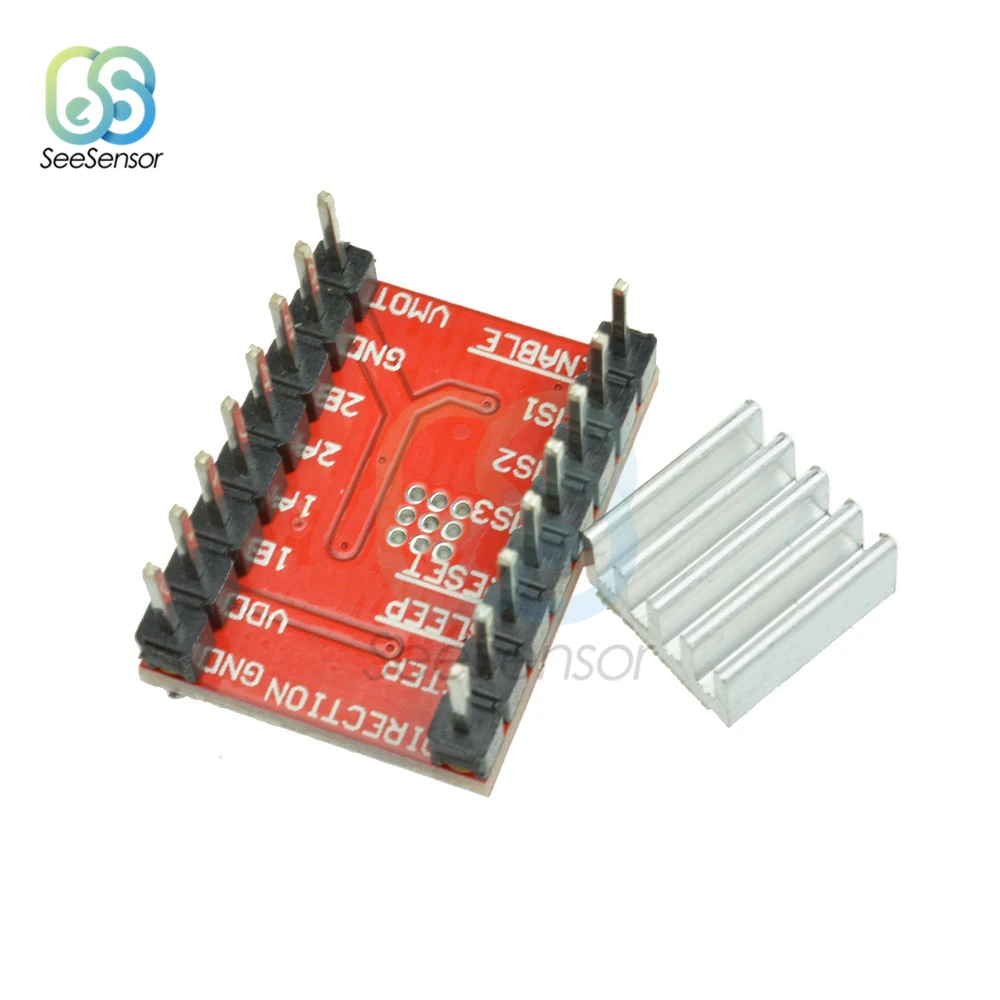

Описание: A4988: Этот продукт представляет собой секционную плату для микрошагового драйвера Aligro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет работать биполярный шаговый двигатель в полноэкранном режиме, наполовину, четверть, восьмого, И 16-ступенчатые режимы, с выходным приводом мощностью до 35 В и 2 А. Переводчика является ключом к легким осуществления A4988. Просто Вставляя Один пульс на шаговый вход, приводит двигатель в один микрошаг. Нет фазы таблицы последовательности, высокой частоты линии управления, а также сложный интерфейсов для программирования. Интерфейс A4988 идеально подходит для приложений, где Комплексная микропроцессор недоступен или перегружен. Особенности Простой интерфейс управления шагами и направлением Пять различных шагов: полный шаг, полшага, четверть шага, восьмого шага и XVI шаг Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, Что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких ступенчатых ставок Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад) Защита от превышения температуры отключение при перегреве, пониженного напряжения блокировки и кроссовер перегрузки по току Защита от коротких замыканий и коротких нагрузок Предупреждение Подключение или отключение шагового двигателя, в то время как драйвер работает, может разрушить драйвер. (Как правило, перепроводка все, что в питании, требует проблем.) DRV8825: Особенности: В DRV8825 Драйвер шагового двигателя Перевозчик a коммутационная плата для TI DRV8825 microшаговая биполярная Драйвер шагового двигателя. Модуль имеет pinout и интерфейс, который почти идентична наших A4988 Драйвер шагового двигателя доска, таким образом, он может использоваться в качестве более высокопроизводительных заменой для тех, кто доски во многих областях применения. DRV8825 отличается регулируемым ограничением тока, защитой от перегрузки по току и перегрева, а также шестью микроступенями (до 1/32 шагов). Он работает от 8,2-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение). 1) простой интерфейс управления шагами и направлением 2) шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг 3) регулируемое Управление током позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя для достижения более высоких ступенчатых ставок 4) Максимальная подача напряжения 45 в 5) встроенный регулятор (не требуется внешнее логическое напряжение) 6) может непосредственно контактировать с 3,3 V 5 V системы 7) Температурное отключение, отключение от перегрузки по току и блокировка под напряжением 8) Защита от короткого замыкания и короткой нагрузки 9) 4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла 10) открытая подложка под драйвером IC в нижней части печатной платы 11) размер, pinout и интерфейс модуля соответствуют размерам наших приводов шагового двигателя A4988 по большинству параметров (см. Нижнюю часть этой страницы для получения дополнительной информации) Этот продукт является несущей платой или разделочной платой для Драйвер шагового двигателя TI DRV8825; Поэтому мы рекомендуем внимательно считывать данные DRV8825 (1 Мб в формате pdf) перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять одной биполярный шаговый двигатель с тактовой частотой до 2,2 в выходной ток на катушку (смотрите Мощность рассеивания соображений разделе ниже для получения более подробной информации). Ниже приведены некоторые водителя ключевые особенности: Простой интерфейс управления шагами и направлением Шесть различных ступеней разрешения: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя для достижения более высоких ступенчатых ставок Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад) Максимальная подача напряжения 45 в Встроенный регулятор (без потребности во внешнем материнскую плату напряжения питания не требуется) Может непосредственно контактировать с 3,3 V 5 V системы Отключение от перегрева, отключение от перегрузки по току и блокировка под напряжением Защита от коротких замыканий и коротких нагрузок 4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла Открытая Подложка для заземления под драйвером IC в нижней части печатной платы Размер, разметка и интерфейс модуля соответствуют размерам наших приводов шагового двигателя A4988 по большинству параметров (см. Нижнюю часть этой страницы для получения дополнительной информации) Мы также предлагаем переноску для шагового двигателя DRV8824, которая может служить прямой заменой переноски DRV8825 при использовании шаговых двигателей с более низким током. В DRV8824 могут только доставить до 0,75 для каждой катушки без теплоотвод (1,2 А (макс.) при правильной охлаждения), но он имеет большие резисторы, которые позволяют улучшить производительность микроступени, чем переноска DRV8825 при низких токах. Единственным способом сказать нашему перевозчику DRV8824, кроме перевозки DRV8825, является маркировка на IC драйвера; Если у вас есть комбинация двух, вы можете их разметить (в нижней части экрана есть пустой квадрат, который вы можете использовать для этого). С более низким уровнем напряжения, учитывайте наши pin-Совместимость DRV8834 перевозчик, которая работает с мотором напряжения питания как низко как 2,5 V. Этот продукт поставляется со всеми элементами поверхностного монтажа, включая драйвер DRV8825 IC, установленный, как показано на рисунке продукта. Посылка включает в себя: Запчасти для 3D-принтера StepStick A4988 DRV8825, модуль драйвера шагового двигателя с радиатором, Reprap RAMPS 1,4 1,5 1,6 MKS, плата управления 1 шт.
