Низкочастотная обучающая плата Wake up PIC16F639 MCP2030 макетная фиксированный код

Низкочастотная обучающая плата Wake up PIC16F639 MCP2030 макетная фиксированный код

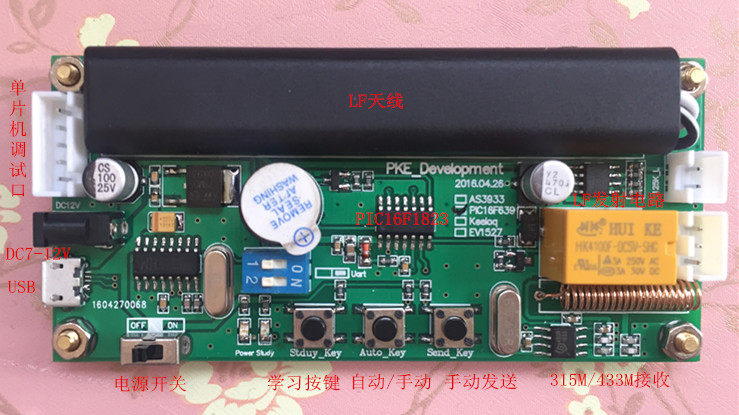

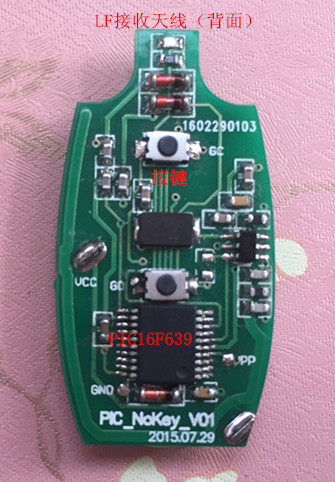

Макетная плата параметры:Базовой станции:         MCU Модель: PIC16F1823/PIC16F630 2,433 МГц Супергетеродинный приемный модуль: SYN480. 3. Низкочастотная передающая антенна wake-up. 4. Выходное реле. 5. Низкочастотный выбор напряжения wake-up антенны: DC 7/12V. 6. Встроенный USB в TTL для реализации связи и питания. 7. Расстояние пробуждения 1-3 м Пульт дистанционного управления терминала: Модель MCU: PIC16F639.Модуль отправки 2,433 МГц: SYN113/115.3. Низкочастотная приемная антенна x/y/Z.4. Кнопка дистанционного управления.5. Порт загрузки (тип подкладки).Батареи кнопки CR2032 (сиденья) требуют от Shunfeng Express не генерировать батареи.7. Расстояние пробуждения 1-3 м8. Энергопотребление в режиме ожидания составляет 2-4UA.9. Кодирование передачи: фиксированный код (аналоговый EV1527 66BIT)Операционные процедуры:1. Пульт дистанционного управления оснащен батареями CR2032, и плата отправки подключена к компьютеру с USB линией передачи данных Android мобильный телефон (или с источником питания DC12V).2. Идеальное положение антенны пульта дистанционного управления параллельно антенне принимающего конца (самое дальнее расстояние).3. Дистанционное управление (отгрузка получена): нажмите на индикатор Study_Key для включения, а затем нажмите кнопку на пульте дистанционного управления.Нажмите кнопку обучения в течение длительного времени, пока не погаснет освещение. Отпустите кнопку и удалите все данные дистанционного управления.4. Включите выключатель питания, включите питание платы базовой станции, И плата базовой станции начинает отправлять сигнал пробуждения (время ожидания платы базовой станции 433 RF, готовый получить данные с пульта дистанционного управления, составляет около 4S, без реле данных зуммер действия). При отправке сигнала пробуждения LF индикатор обучения включается один раз. После получения сигнала пробуждения на пульте дистанционного управления, PIC16F639 пробуждается. В то же время сигнал пробуждения моделируется модулем радиопередачи 433M MCU. 527 (также можно настроить или прокрутить код) данные отправляются три раза подряд. Отправительная плата декодирует полученные данные, и после проверки она открывает реле, звуковой сигнал 1-3 и индикаторы для изучения.5. Ручной режим: автоматический режим по умолчанию (сигнал LF отправляется с 4S интервалов) загрузки базовой станции. Ручной режим и автоматическое переключение режимов меняются один раз в зависимости от автоматического изменения. В ручном режиме LF сигнал не будет отправлен автоматически. Необходимо нажать кнопку Send_Key, отправить сигнал LF один раз и дождаться получения высокочастотных данных (ожидание 4S).6. Описание: о причине, почему плата базовой станции не двигается после того, как принимающая плата ожидает 4S:1. Приемный конец находится далеко (плата является испытательной платой, фактический эффект высокочастотного пульта дистанционного управления плохой, некоммерческий уровень используется только для тестирования, не для оценки производительности тестовой платы. Конечно, низкочастотный тест корреляции соответствует приложению проекта и фактическому объему использования. Необходимо обратить внимание на соответствие антенны резонансной ёмкости для дальнейшего повышения LF эффекта, PIC1. 6F639 имеет 64PF пошаговый Регулируемый резонансный конденсатор.2) независимо от того, был ли пульт дистанционного управления изучен или нет, узнайте об этом снова.7. Процесс управления: пульт дистанционного управления пробуждается-> после пробуждения, аналоговый код 433M отправка-> 433M сигнал приема платы отправки-> плата базовой станции проверяет, являются ли полученные данные законными-> включается релейный выход, индикатор светильник, звуковой сигнал.
