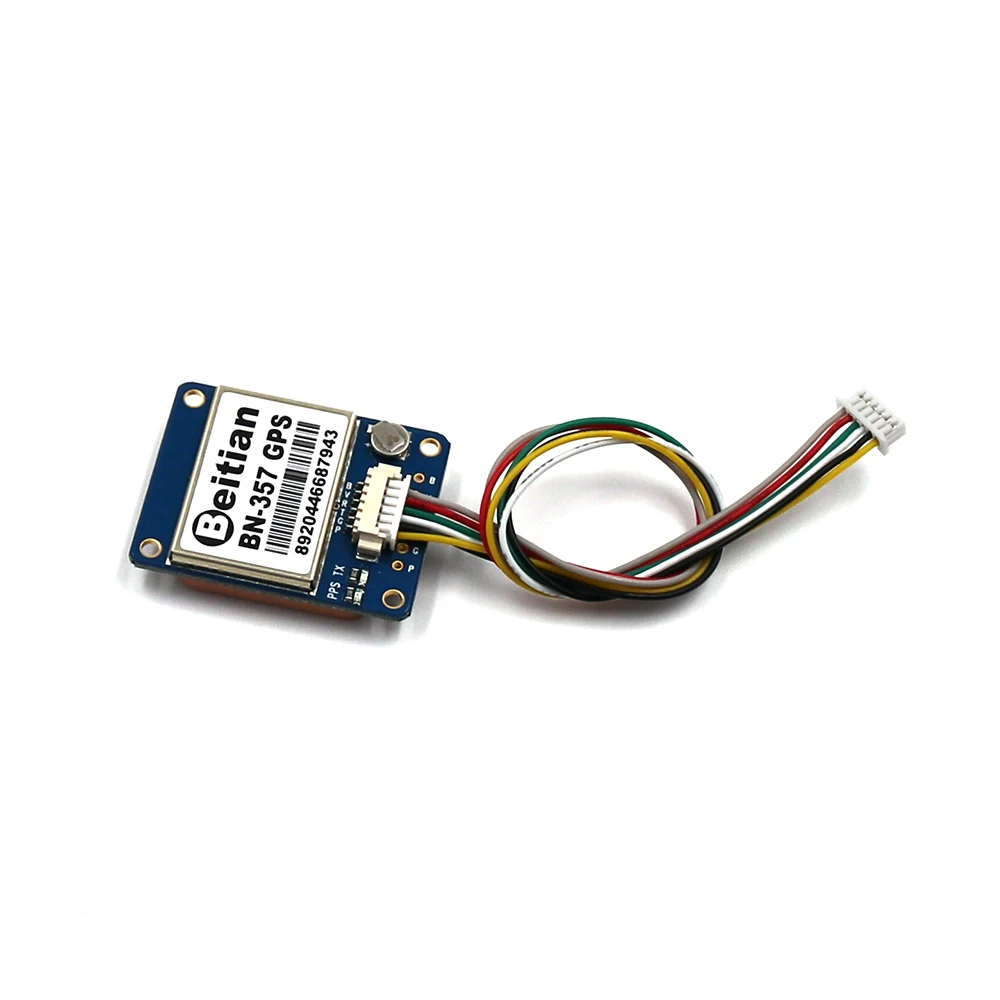

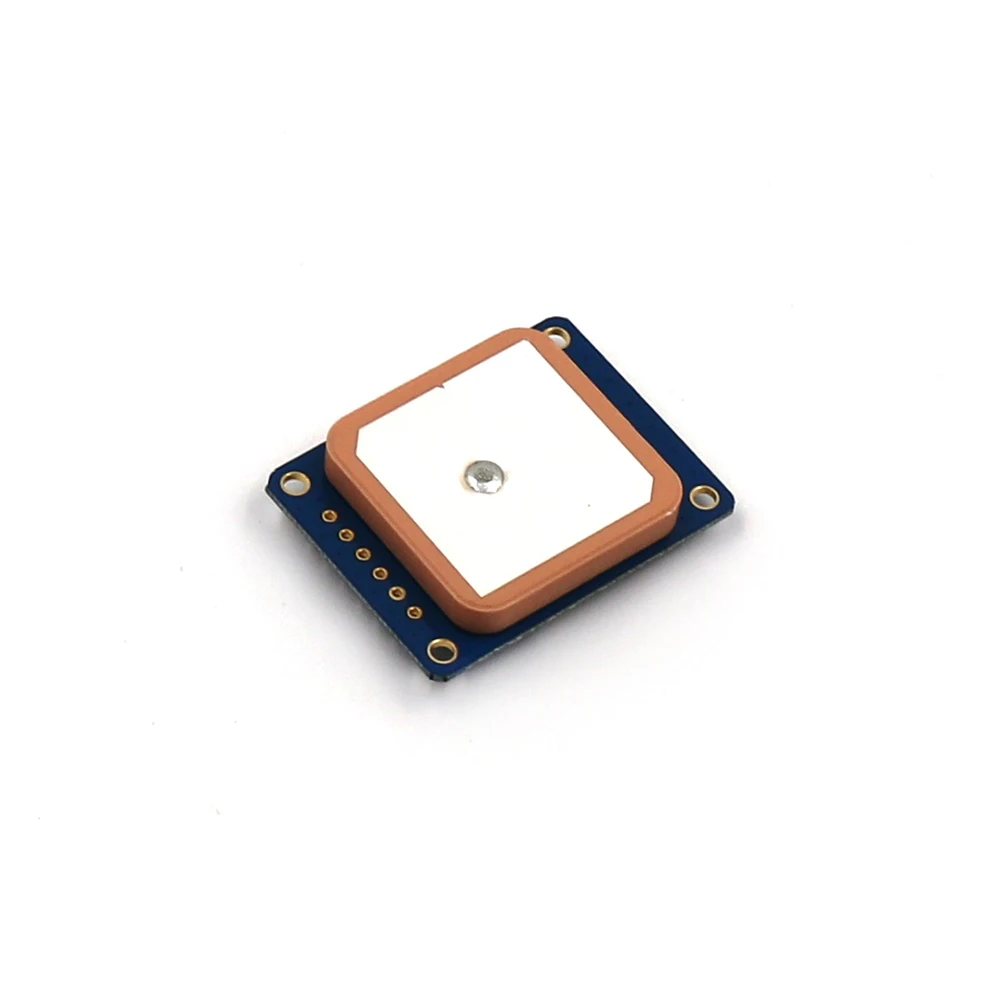

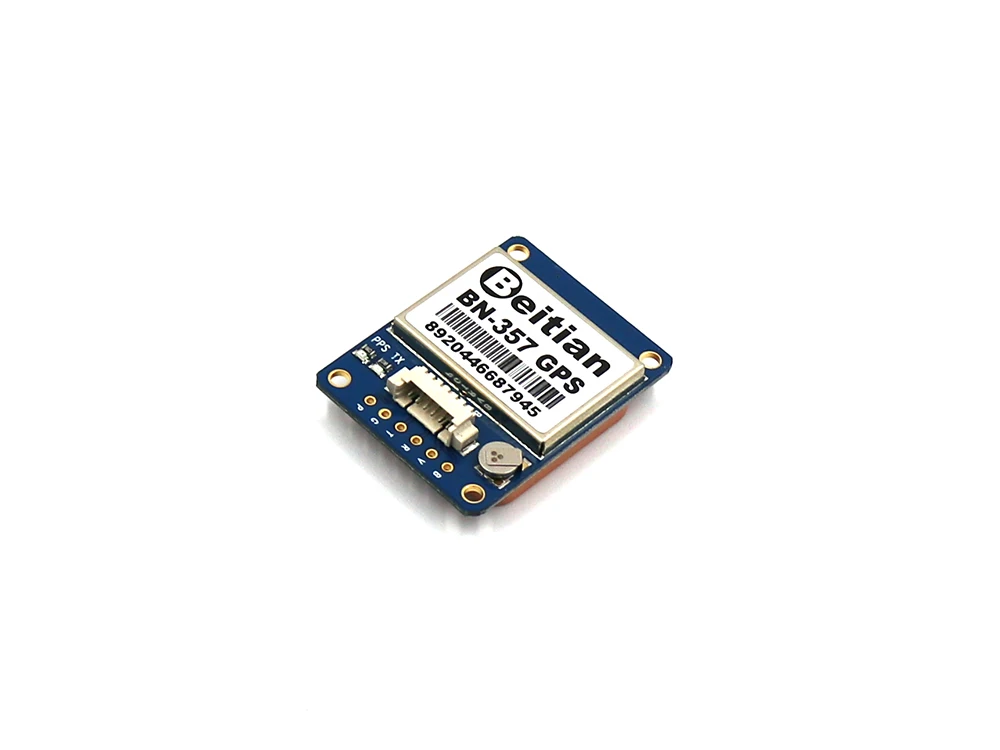

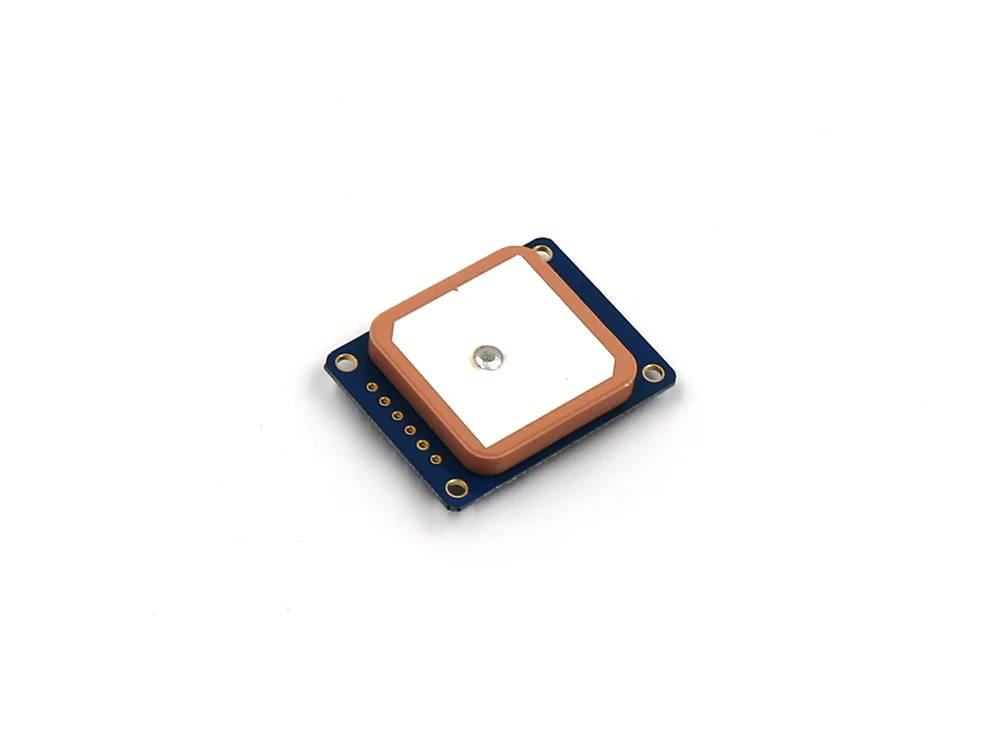

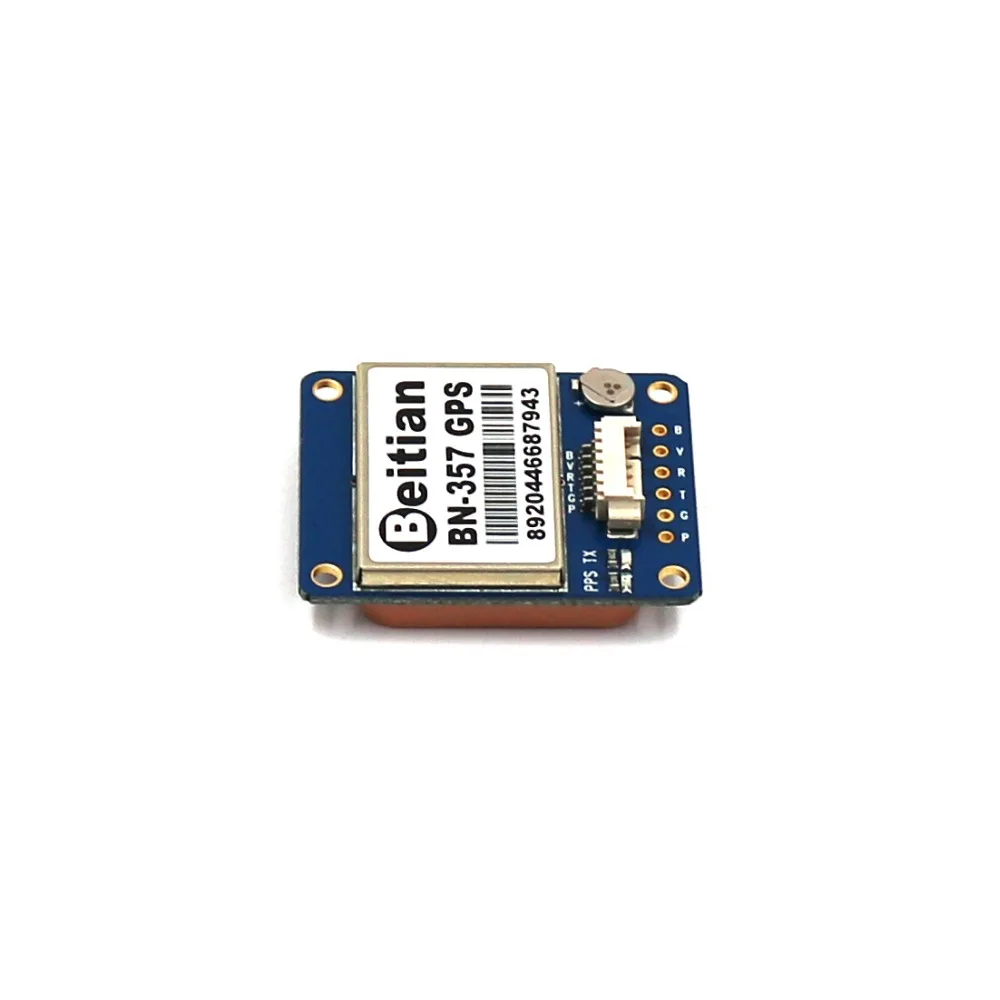

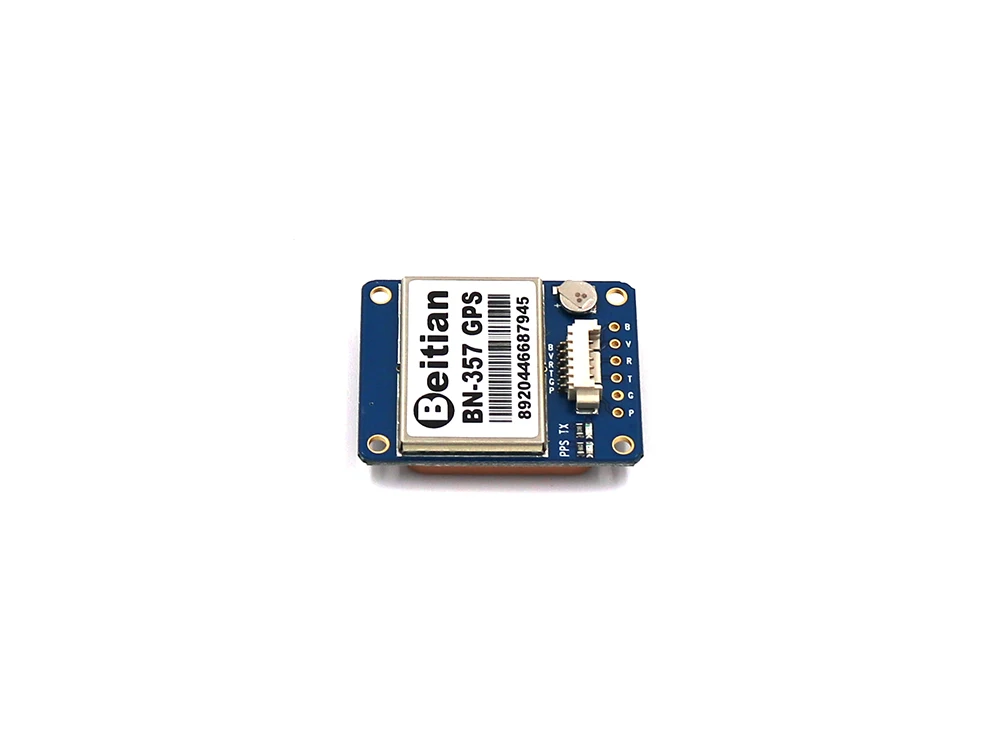

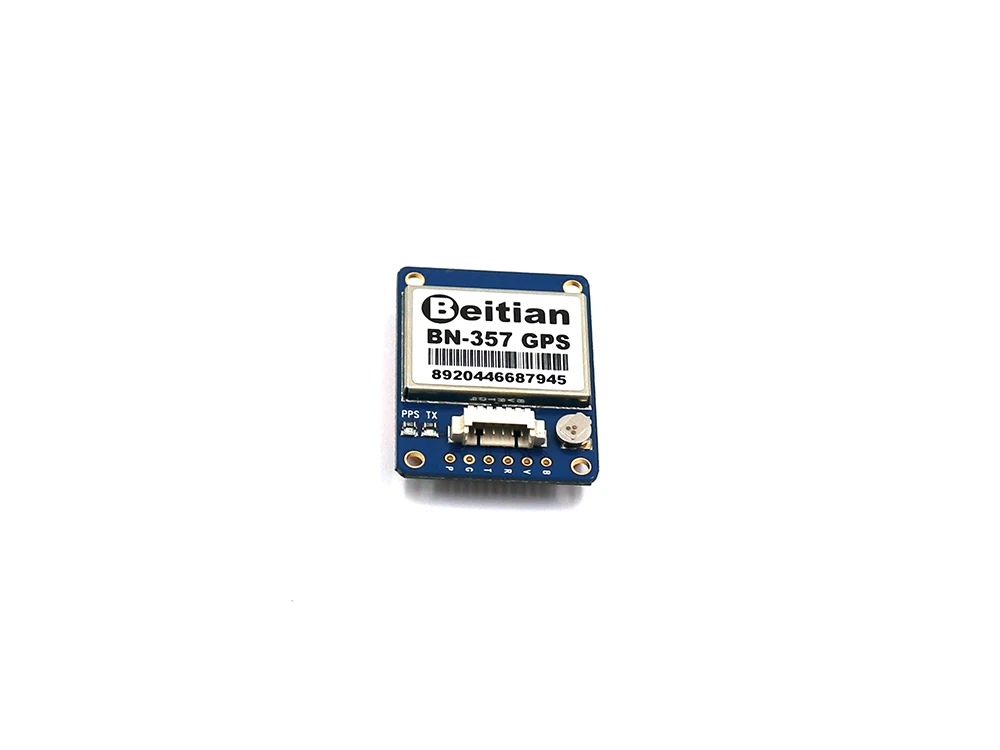

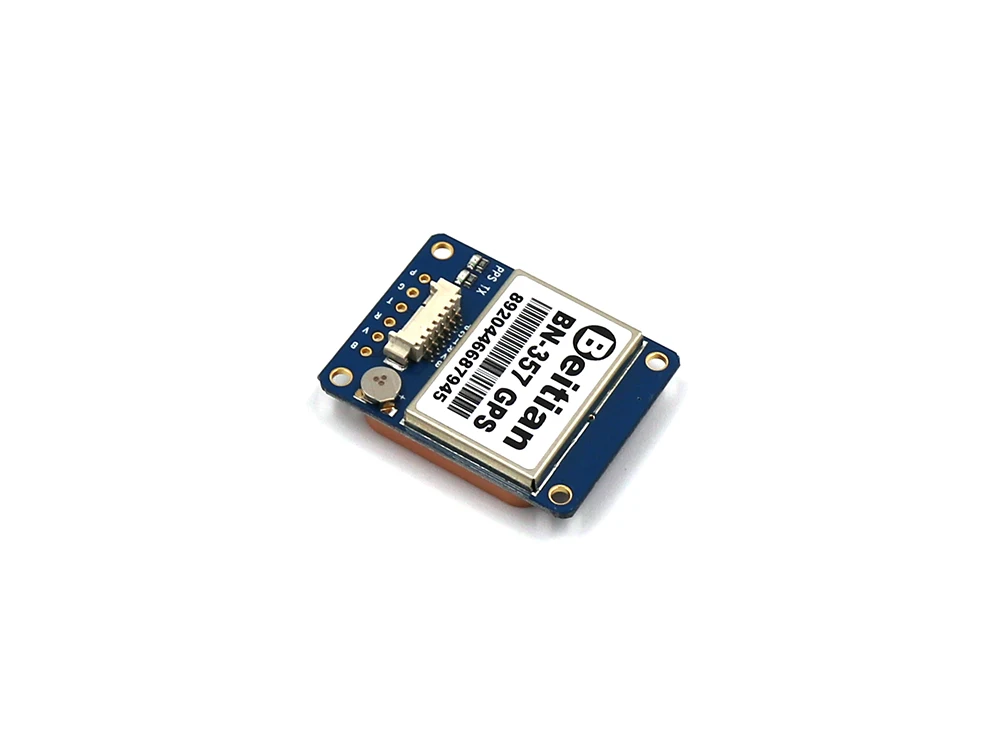

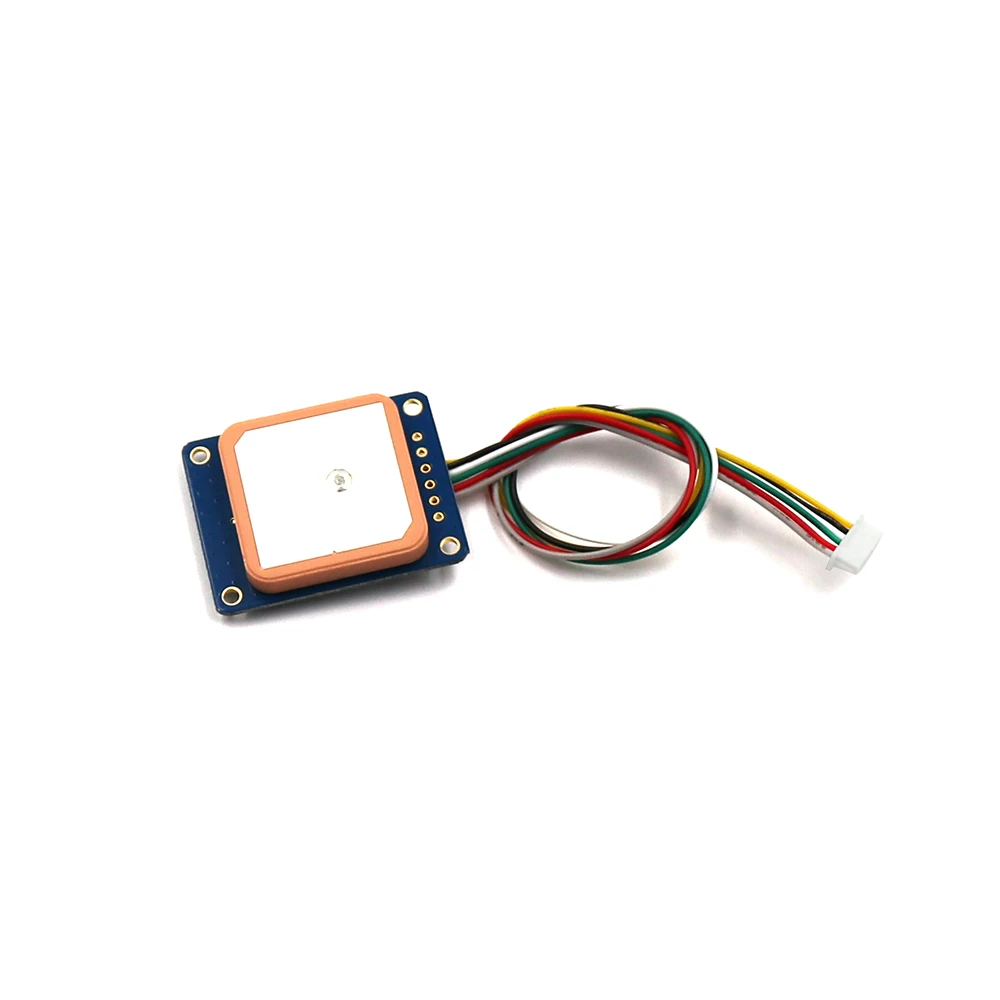

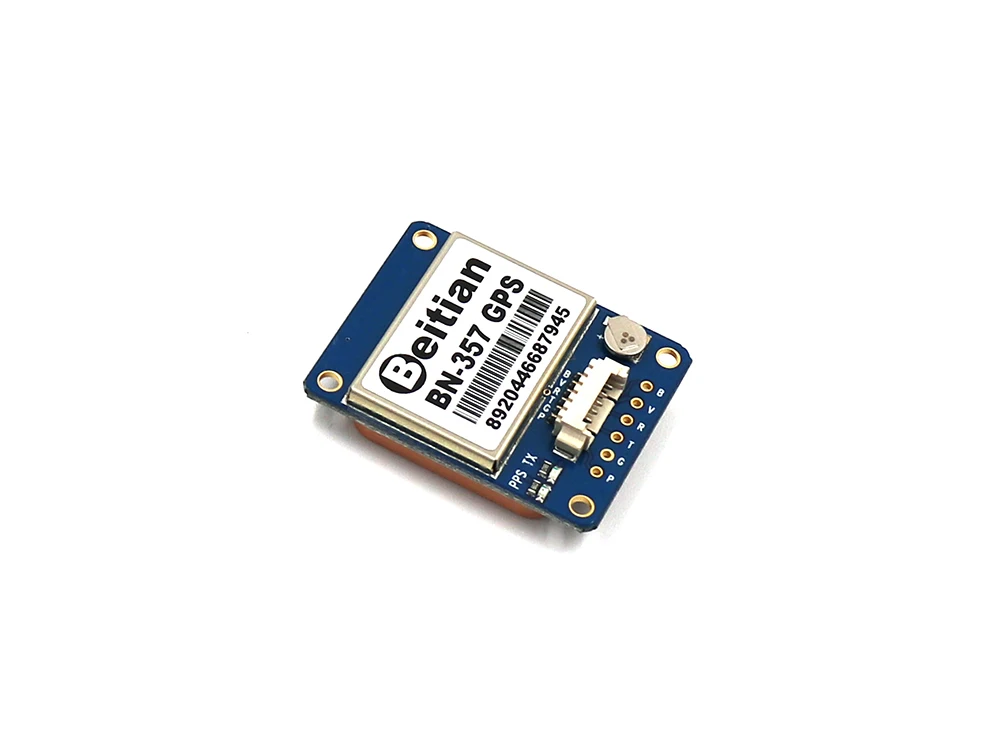

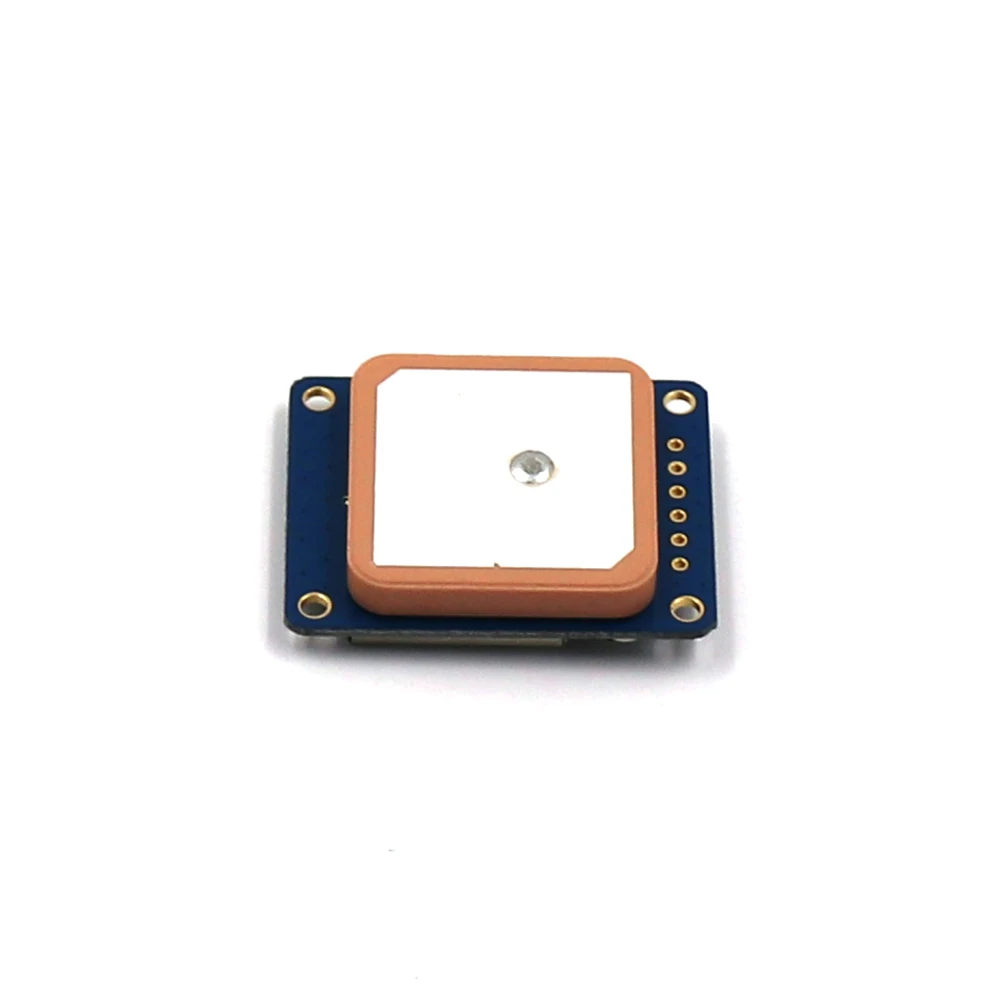

BEITIAN 1PPS UART TTL уровень 9600bps G MOUSE GNSS GLONASS GPS модуль с флэш памятью|Приемник и антенна GPS|

Iitem

Описание продукта:

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-156dBm

Точность

Положение по горизонтали

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приема

Холодный старт

26s

Теплый старт

25s

Быстрый запуск

1s

Вывода данных

Скорость поддержки

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

TTL уровня

Протокол передачи данных

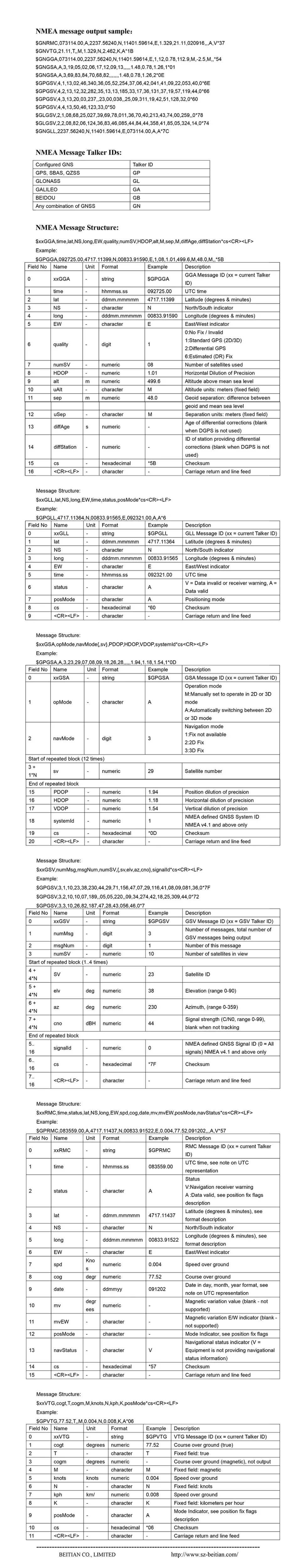

NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4M FLASH, сохраните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Потребляемая мощность

VCC

Напряжение постоянного тока 3,6 V-5,5 V, типичный: 5,0 V

В настоящее время

Захвата 50мА/5,0 V

Механический Технические характеристики

Измерение

35,0 мм * 27,0 мм * 8,0 мм

Вес

13,9 г

Разъем

1,25 мм 6 контактный разъем

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Светодиодные лампы

Встроенный светодиодный

TX LED: синий. Выход данных, TX светодиод мигает

PPS светодиод: красный. PPS светодиод не яркий, когда GPS не фиксируется, мигает при фиксации

PIN-код

Именной

I/O

Описание продукта:

1

1PPS

O

1 пульс в секунду, когда 3D фиксируется

2

GND

G

Заземления

3

TX

O

TTL выход последовательных данных.

4

RX

Я

TTL серийный ввод данных.

5

VCC

Я

DC 3,6 V-5,5 V вход, типичный: 5,0 V

6

BOOT

Я

П. С.
