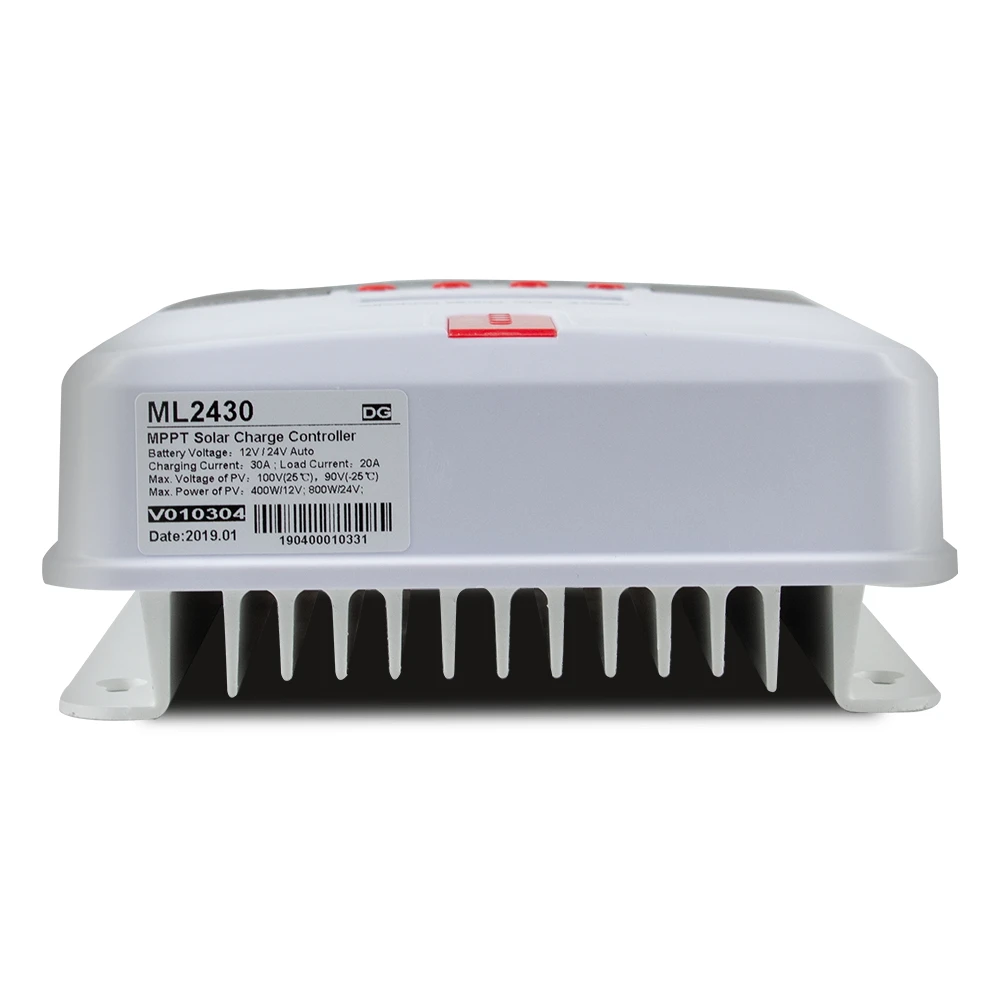

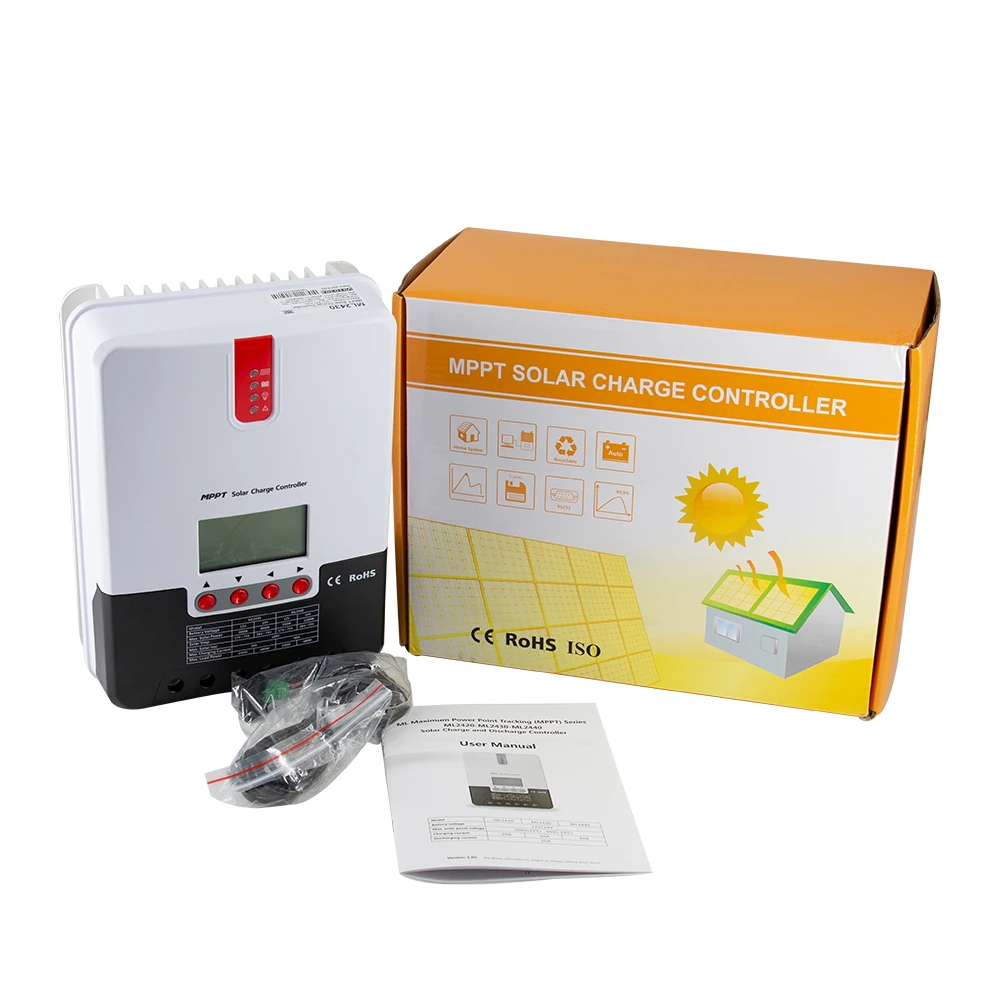

Y SOLAR MPPT 30A DC 12V/24V/36V/48V автоматическое определение защитных преобразователей для

Номер модели

ML4830N15

Режим зарядки

MPPT максимальное отслеживание точки питания автоматически

Зарядка

1. Быстрая зарядка

2. Поддержка зарядки

3. Плавающая зарядка

Мягкое время начала

≤ 1 с

Потеря без нагрузки

0,7 W ~ 1,2 W

Тип системы

Автоматическое распознавание DC12V/24V

Максимальная эффективность

≥ 98.1% (Voc 1,5 или в 2 раза больше, чем батареи, то лучше всего КПД)

Напряжение системы

12 В/24 В/36 В/48 в авто

PV использование

≥ 99%

Максимальное входное напряжение PV (Voc)

Напряжение батареи + 2 в до 120 в

Макс. Входная мощность фотоэлектрической системы

800W/12V; 1600W/24V; 2400W/Е-байка 36В; 3200 Вт/48V

Номинальный ток нагрузки

30A

Максимальное напряжение точки питания

Батарея Напряжение + 3V ~ 75V

Макс. Емкостная грузоподъемность

10000 мкФ

Эффективность отслеживания MPPT

> 99%

Коэффициент компенсации температуры

3.0mv/ °C/ 2V (по умолчанию)

Рабочая температура

-35 ℃ до + 45 ℃

Метод связи

RS232 RS485

Степень защиты

IP32

Размер

266*182*81 мм

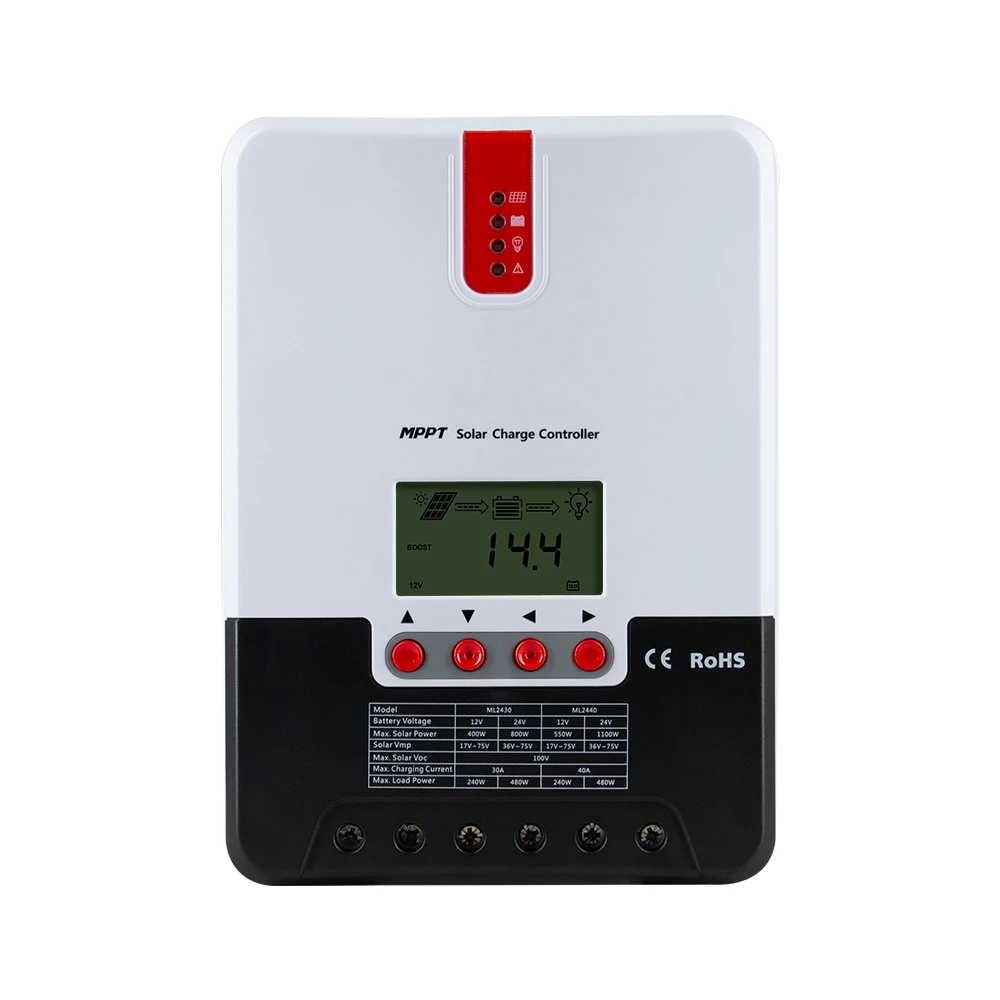

1 --- индикатор PV массив

Указывающий текущий режим зарядки контроллера.

2 --- индикатор летучей мыши

С указанием текущего состояния аккумулятора.

3 --- индикатор нагрузки

Указание загрузки вкл/выкл и состояние.

4 --- Индикатор ошибки

Определение того, работает ли контроллер нормально.

▲ Вверх

Страница вверх; Увеличение значения параметра в настройках

▼ Вниз

Вниз страницы; Уменьшить значение параметра в настройках

◄Return

Возврат в предыдущее меню (выход без сохранения)

►Набор

Войти в подменю; Установить/сохранить

Включение/выключение нагрузок (в ручном режиме)

Модель

Номинальный зарядный ток

Номинальный ток разрядки

Диаметр провода батареи

(Мм2)

Диаметр провода нагрузки (мм2)

Провод компенсации напряжения батареи

ML4860

60А

20А

> 15

<5

Нет требований

Таблица контрастности параметров

Нет

Отображение времени

Примечания

Параметр

Область применения

Параметры по умолчанию

1

Тип летучей мыши

Тип батареи

Пользователь/затопленный/Герметичный/гель

Герметичный

2

Крышка летучей мыши

Емкость аккумулятора

100 ~ 3000AH

200ач

3

Вольт SYS

Напряжение системы

12 В/24 В/36 В/48 в авто

Авто

4

Диск OVR VOL

Перенапряжение напряжения

9,0 ~ 17 в

16,0 в

5

CHG LMT VOL

Предельное напряжение зарядки

9,0 ~ 17 в

15,5 V

6

EQUALIZ CHG

Выравнивающее зарядное напряжение

9,0 ~ 17 в

14,6 в

7

BOOST CHG

Повышенное зарядное напряжение

9,0 ~ 17 в

14,4 В

8

Поплавок CHG

Поплавковое зарядное напряжение

9,0 ~ 17 в

13,8 В

9

BOOST-RE CHG

Повышенное зарядное напряжение

9,0 ~ 17 в

12,6 V

10

Низкий VOL RECT

Восстановление перегрузки

9,0 ~ 17 в

12,6 V

11

UND VOL RECT

Предупреждение о недостаточном напряжении

9,0 ~ 17 в

12,0 в

12

Низкий диск VOL

Перенапряжение напряжения

9,0 ~ 17 в

11,0 в

13

Диск LMT VOL

Предельное напряжение перегрузки

9,0 ~ 17 в

10,5 V

14

Задержка LVD

Защита от избыточной разрядки время задержки

1 ~ 30S

5s

15

EQUALIZ CHG

Выравнивание времени зарядки

0 ~ 600 мин

120 мин

16

Увеличить время

Увеличьте время зарядки

10 ~ 600 мин

120 мин

17

Авто EQUALIZ

Интервал выравнивания зарядки

0 ~ 250D(0 см., чтобы закрыть функцию выравнивания зарядки)

30D

18

T-COMP уклон

Коэффициент компенсации температуры

0 ~ 5(0 см. Функцию компенсации закрытия)

-3 мВ/℃/2 в

19

L-CON-VOL

Светильник с задержкой управления

4 ~ 40 в

5 В

20

L-CON-DELAY

Светильник с задержкой управления

1 ~ 60 мин

5 мин

21

Скорость передачи данных

Скорость передачи данных

1200 ~ 115200

9600

22

MODBUS ADDR

Адрес Modbus

1-250

1

23

RS232 ADDR

Адрес RS232

1-65530

1

24

Задний светильник

Задержка на задний светильник

Устойчивый Вкл/10-60 сек

10 сек

25

Восстановление по умолчанию

Восстановление заводских настроек по умолчанию
