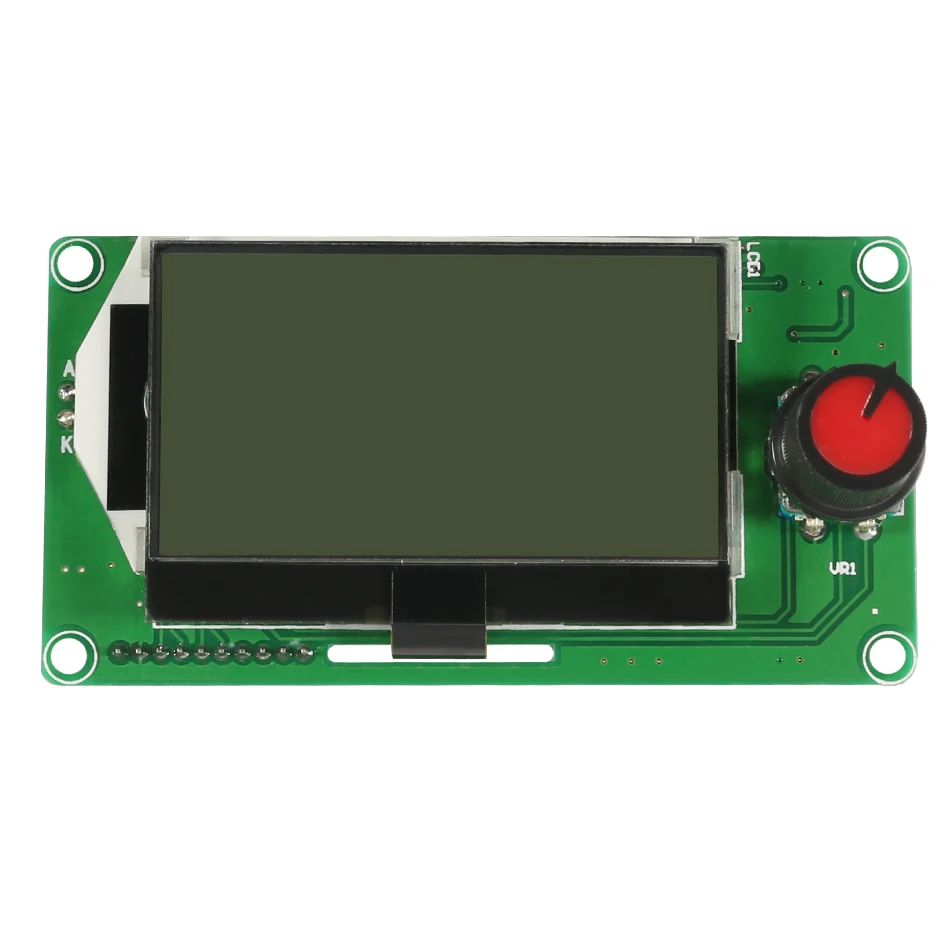

100A/40A ЖК-дисплей цифровой двойной импульсный кодер точечный сварочный аппарат трансформаторный контроллер управление временем платы

Особенности:

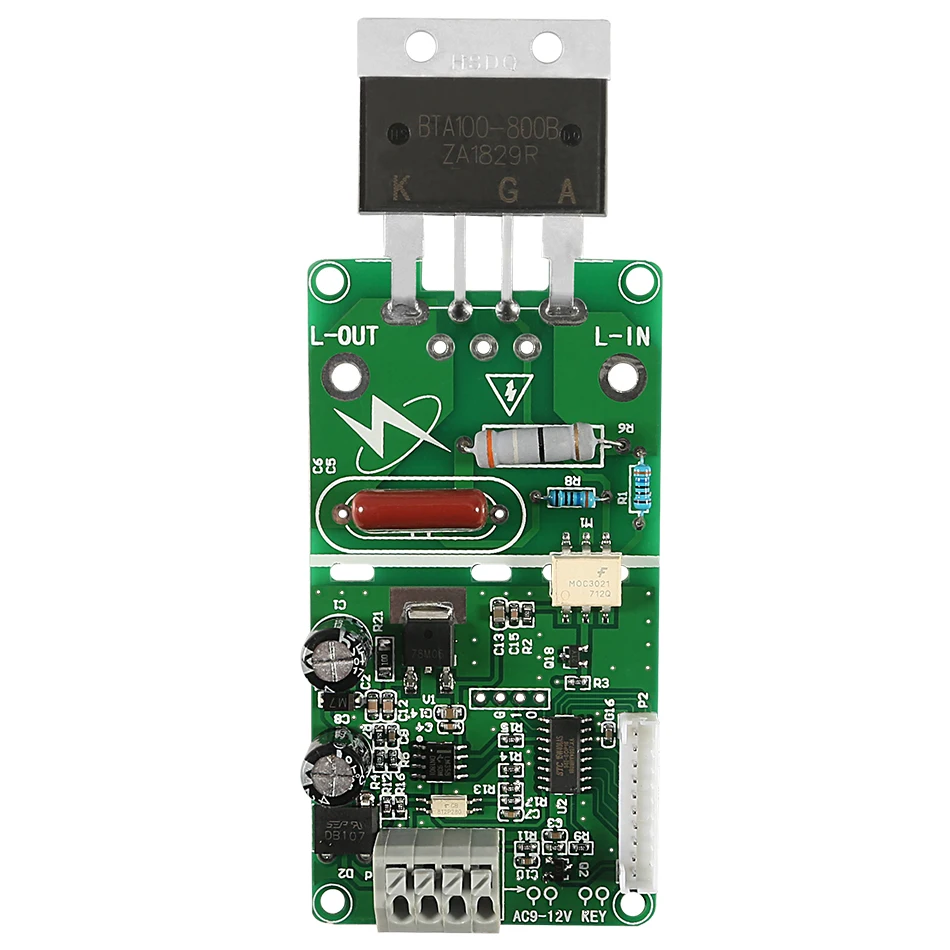

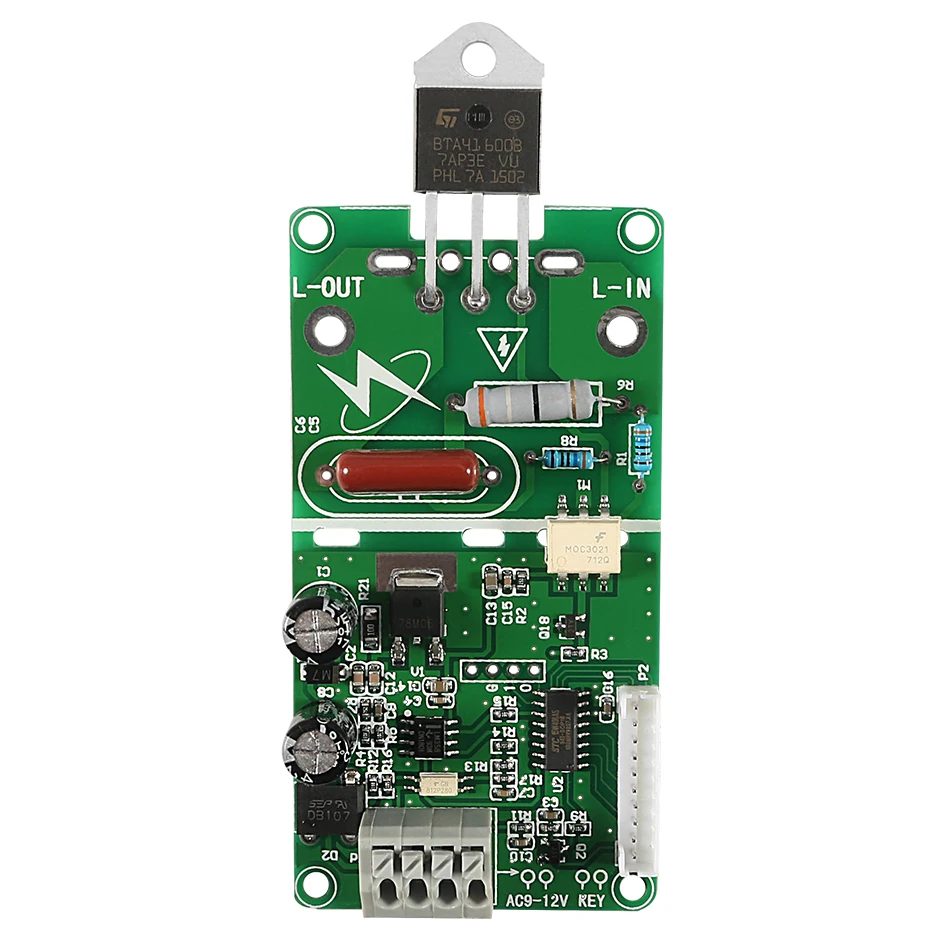

Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он используется в основном для одной батареи или группы батареи никелированный лист для сварки, как, например, 18650 литиевая батарея покрытие никелем 0,15 и 0,2 мм стального листа, 500 Вт импульсный трансформатор может быть сварные напрямую. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную панель и демонстрационную панель, дополнительно 40A и 100A двунаправленный выпрямитель управления кремнием (SCR), не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.
I. Сфера применения:
1.DIY или простая аккумуляторная машина для точечной сварки.
2. Сварка одного аккумулятора или аккумулятора.

II. Функциональный обзор:
1. Может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключите любой набор времени триггера, вы можете изменить двойной пульс на один импульсный триггер.

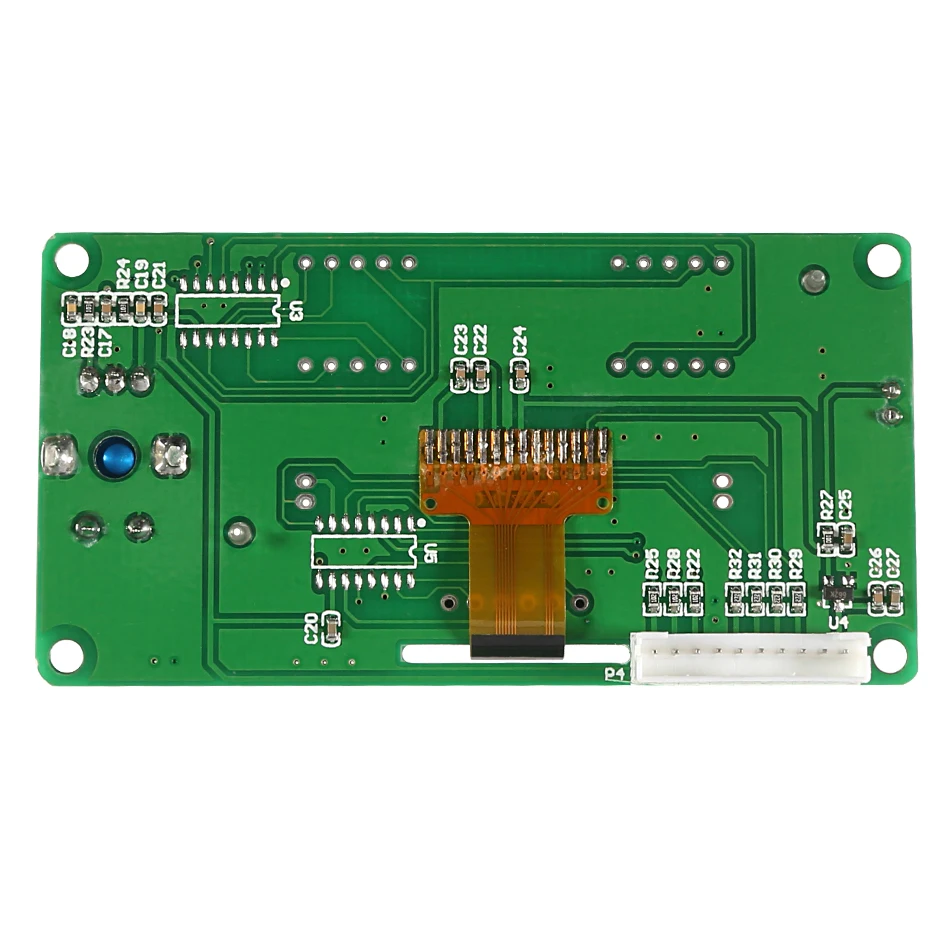

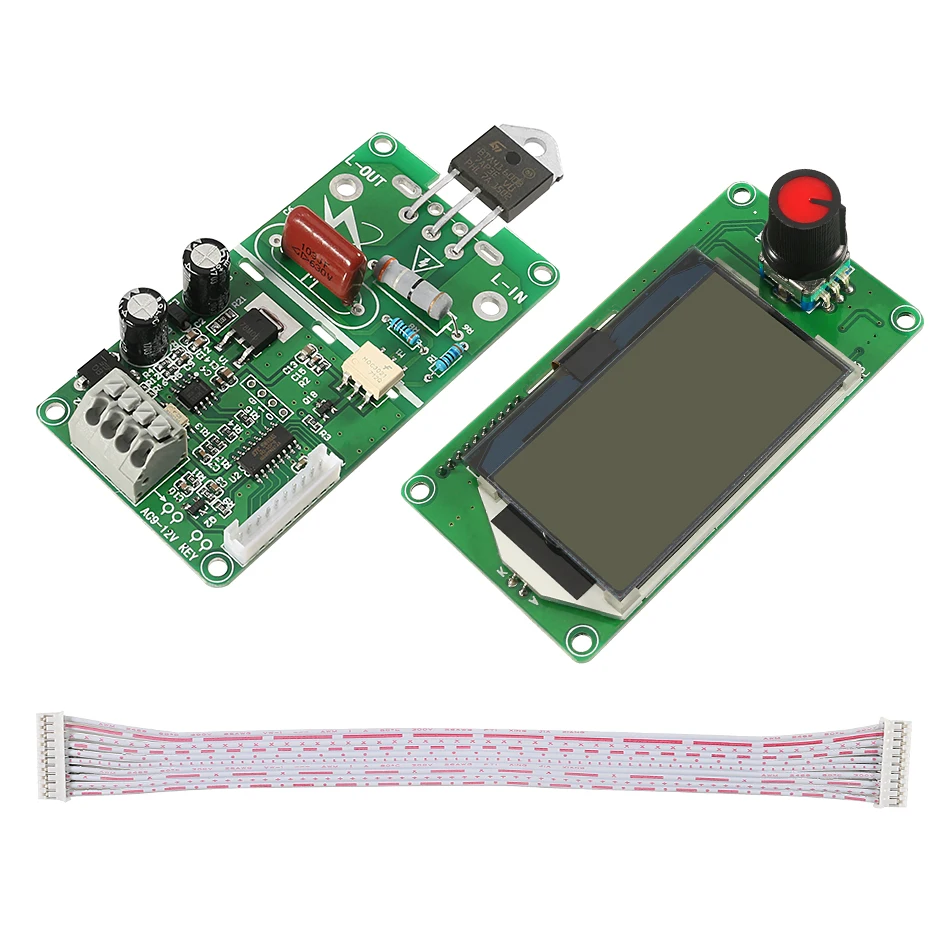

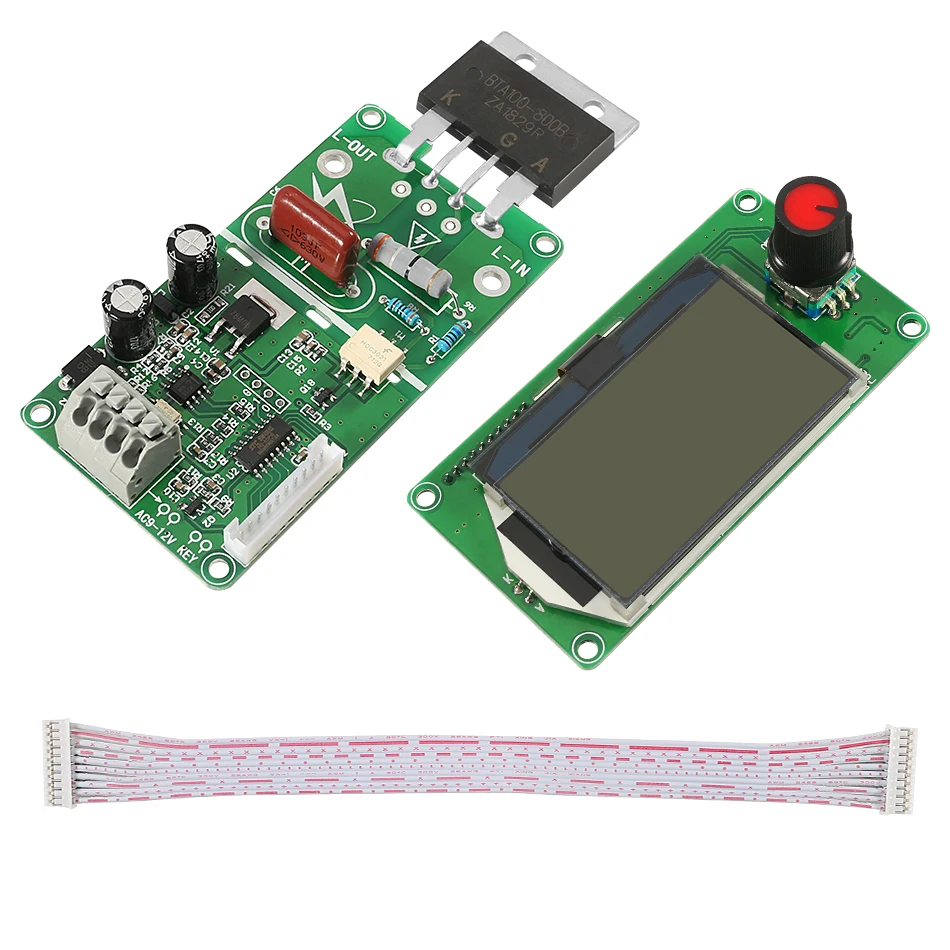

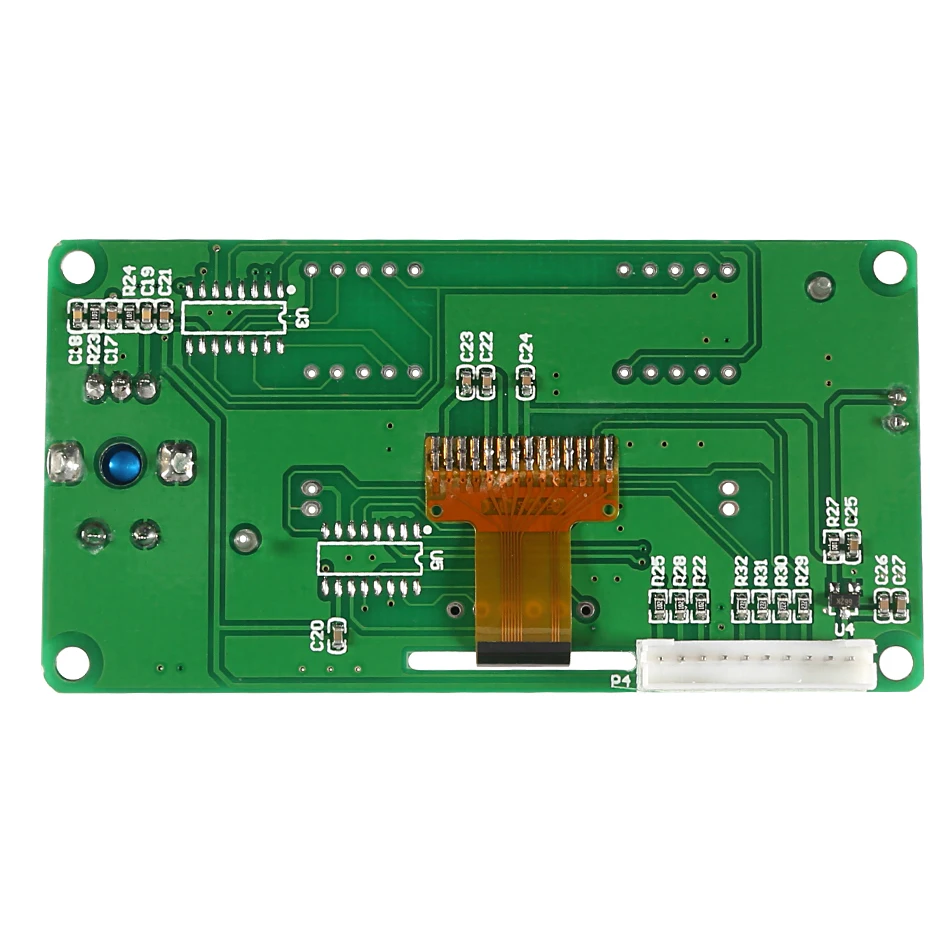

2. Основная панель и панель управления дисплея разделены, и внешний корпус может быть гибко собран.
3. Многогрупповые данные 12864 визуальный дисплей, интуитивно понятная работа, удобная, настройка параметров одного кодировщика может сделать работу простой и быстрой.
4. С компенсацией напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, эффективное нагревание сварки соответствует параметрам сварки, и место сварки является равномерным.
5. С функцией подсчета заварки 0-9999, с 5 групп параметров хранения образцов, могут храниться даже при отключении электроэнергии, количество wleding можно увидеть только с первого взгляда.
6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл-20 мс, например, интервальное значение 50, это интервал 1 секунды.) регулируется. Прочность сварки 30%-99% регулируется.
7. Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).

8,9-12 В вход питания переменного тока (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может привести к сбою в обнаружении при нулевом пересечении, не срабатывает.)
9. Вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.
