Плата контроллера NT68676 LCD для B150XG02 V.4 V4 1024X768 (совместима с HDMI + DVI VGA) | Электроника

M.NT68676.2A(HDMI + DVI + VGA + аудио) ЖК-экран плата контроллера конвертер монитор DIY Набор для 1024X768 B150XG02 V.4

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения голой ЖК-панели в Настольный/ПК-монитор. Это будет сюрпризом, что ваш голый ЖК-дисплей будет хорошим в использовании, и больше не будет пустой тратой. Или это очень запутанные вещи, которые мы успешно производим сами.

Комплект Plug & play, не требует пайки.

Примечание: Если вы хотите купить этот комплект, пожалуйста, убедитесь, что ваш ЖК-Номер моделиB150XG02 V.4

Необходимые аксессуары для поворота голой LCD на настольный монитор:

1. ЖК-дисплей плата контроллера,
2. Инвертор,
3. Кабель низковольтной дифференциальной передачи сигналов,
4. Кнопочная панель,
5. VGA кабель/DVI кабель/HDMI кабель,(Не includede)
6. Мощность адаптер.(Не входит в комплект)

В том случае, если вы имеете уже был VGA кабель/кабель DVI/HDMI кабель и адаптер питания (выход 12V,4A -- это для маленький размер ЖК-дисплея от 5,6 дюймов до 22 дюймов) этот комплект является отличным выбором для вас, в противном случае есть другие наборы для выбора, пожалуйста, не стесняйтесь связаться с нами для предложения.

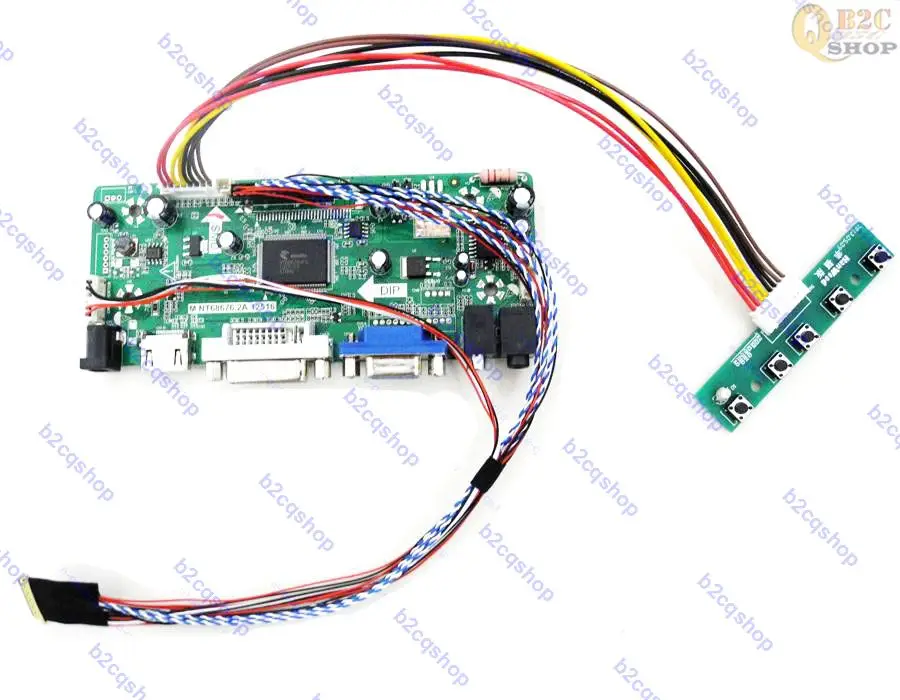

Плата ЖК-контроллера M.NT68676.2A:

M.NT68676.2AЭто плата управления монитором, которая может поддерживать светодиодный/ЖК-панели. Он может поддерживать разрешение до 2048X1152.

M.NT68676.2AМожет синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.

M.NT68676.2AМожет поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

Размер платы контроллера:139mmX58mmX17mm

Попробуйте, и вы получите отличный сюрприз!

Тогда вы собираетесь получить этот комплект?

   Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, иначе вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки!

3. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

4. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

Компьютер Raspberry PI от американского друга криалита:

Проект австралийского друга бейельки:

Успешный пример (rossg77 -- проект американского друга):

Успешный пример (radicalboy_fr -- проект французского друга):

Успешный пример (docpot2008 -- проект канадского друга):

Проект Malta Friend drac1977's:

США друг loafer_tingo проект:

Инструкция для подключения платы контроллера к ЖК-дисплею:

Металлический контакт не допускается.

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и LVDS кабель к ЖК-панели.

3. Подключите плату контроллера к ПК с помощью кабеля VGA/HDMI кабеля/DVI кабеля.

4. Вход мощностью 12V,4A. (Пожалуйста, не проверяйте настройки перемычки напряжения на плате ЖК-контроллера перед подтверждением от нас, потому что неправильное изменение этого напряжения сгорит ваш ЖК-дисплей. Кстати, пожалуйста, не подключайте кабель lvds неправильно, некоторые неправильные коннекторы также могут сжечь ваш ЖК-дисплей, если вы не уверены, пожалуйста, свяжитесь с нами.)

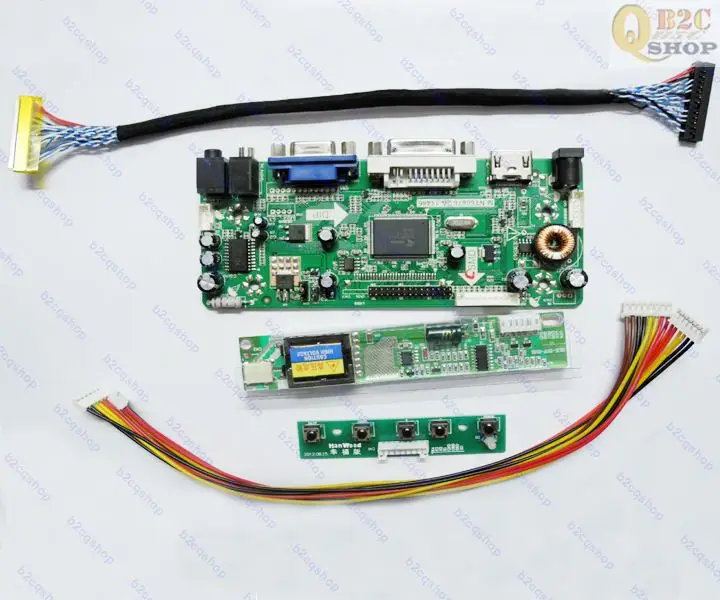

Посылка включает в себя:

• 1 X плата ЖК-контроллера (M.NT68676.2A)B150XG02 V.4
• 1 х инвертор для B150XG02 V.4
• 1X5 клавиш клавиатуры
• 1 кабель LVDS ДЛЯ B150XG02 V.4

**** Плата ЖК-контроллера может быть немного обновлена поставщиком, поэтому они могут быть не такими, как показано на картинке. Этот комплект предназначен для ЖК-дисплея B150XG02 V.4, если ваш ЖК-дисплей не имеет того же номера модели lcd, пожалуйста, не стесняйтесь связаться с нами с вашим номером модели lcd, мы постараемся сделать все возможное, чтобы помочь.

Добро пожаловать, чтобы настроить свой собственный комплект!
