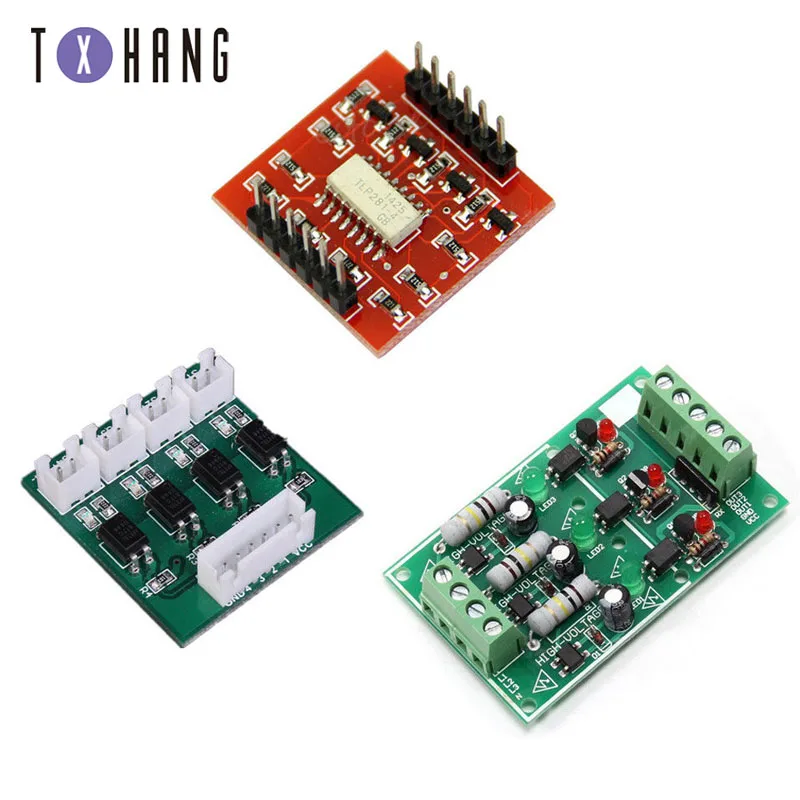

3 /4 канальная оптопара Opticial изоляции оптико разъединитель высокого/низкий

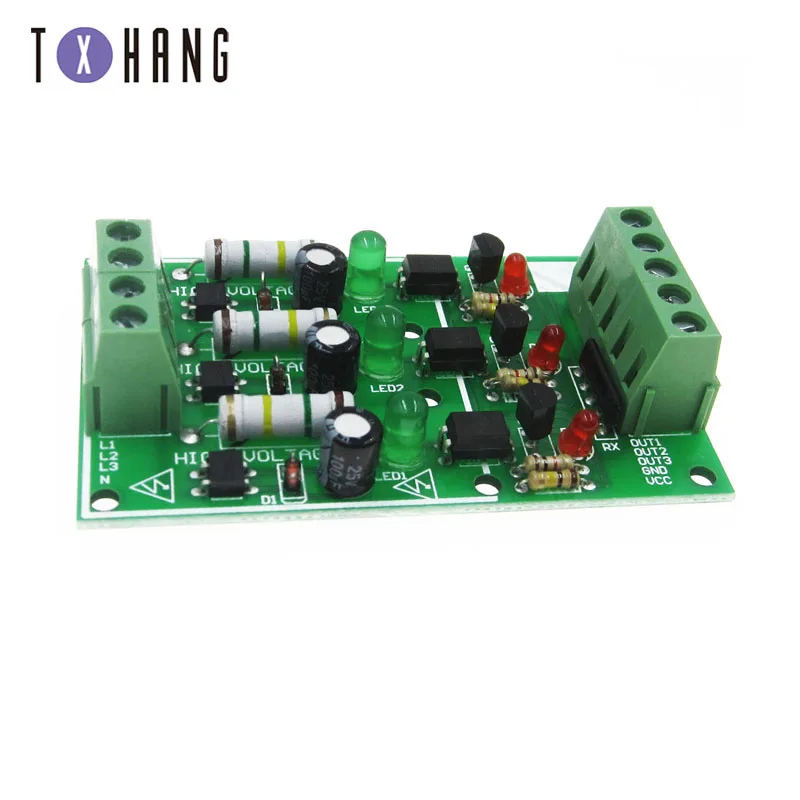

3-канальная оптопара изолирующий модуль переменного тока 220V Модуль тестирования без PCB держатель

Введение продукта:

1. Функция: Проверьте, существует ли переменный ток 220 В; Когда есть 220 В, оптопара может быть проводящей к земле; В противном случае, она не является проводящей

2. Выход высокого/низкого уровня: может непосредственно подключаться к SCM IO интерфейсу для тестирования, напряжение 3-5 В

3. Адаптивное соединение с ПЛК, совместимо практически со всеми входами ПЛК

Посылка включает в себя:
1×3в-канальная оптопара изолирующий модуль переменного тока 220V Модуль тестирования без PCB держатель

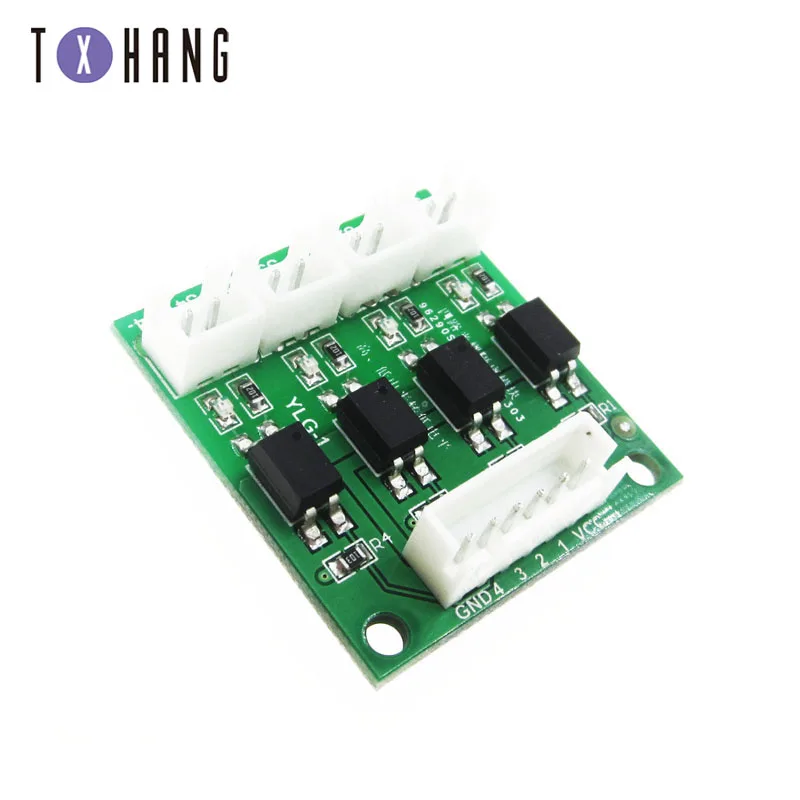

4 канала Opticial муфта изоляции
Введение продукта:
1. Размер: 33 мм * 27 мм * 10 мм
2. Сигнальная светового Индикатора
3. Входной порт поддерживает уровень H / L
4. Выходной порт низкого уровня
5. С помощью 2,54 мм изоляционный контактный зажим для белый места соединения: легок и прост в использовании Подключите

Посылка включает в себя:
1 × 4 канала оптопара изоляции Высокий/низкий уровень модуль преобразователя Напряжения

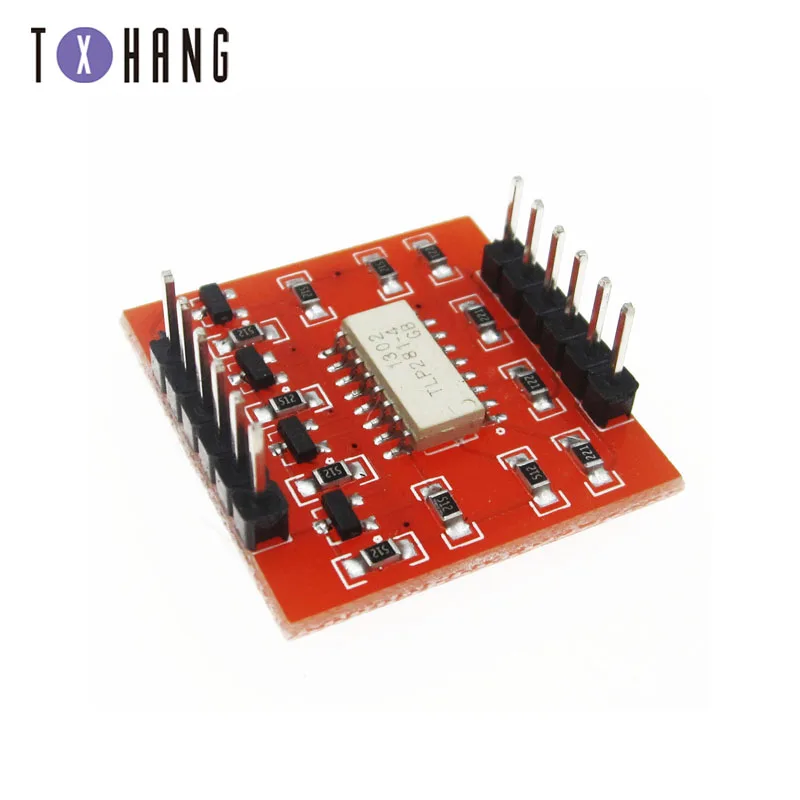

TLP281 опто-изолятор

Эта плата полезна для подключения цифровых систем (например, микроконтроллера 5 В) к высоковольтной или шумной системе. Эта плата электрически изолирует контроллер от высокомощной системы с помощью оптоизолятора IC.
Этот IC имеет четыре светодиода и четыре встроенных фотодиода.
Это позволяет низковольтной стороне контролировать Высоковольтную сторону
Мы часто используем эту плату для управления микроконтроллером servos
Или другие двигатели, которые используют при работе с высоким напряжением, чем TTL материнскую плату по (3,3 V или 5V),
И может привести к электромагнитному помеху в нашей системе, так как двигатели включаются и выключаются.
Эта плата изолирует системы, создавая тип электрического шумоизоляции между устройствами
Эта разделительная панель использует оптоизолятор TLP281 и дискретные транзисторы для исправления логики.
Поставляется с четырьмя каналами.
Отлично подходит для использования в шумных цепях, где сигнальные линии требуют электрической изоляции
Обычный светодиодный опто-изолятор инвертирует логику сигнала.
Мы бросили несколько транзисторов на эту компактную доску, чтобы исправить инверсии.
То, что вы вставляете в штыри, будет реплицировано на выводах, но при более высоком напряжении (HV)

Особенности:

Использование низкого уровня контроля высокого уровня.
Например, использование микрокомпьютера с одним чипом 3 в или 5 В напряжение 9 В или 12 В контроль напряжения
HVCC максимум не более 24 В.
Выходной ток OUT1 / OUT2 / OUT3 / OUT4 равен самому большому HVCC/5,1 K,
Максимальный ток поглощения 500 мА
Вход: 1 / IN2 / IN3 / IN4, SCM или для порта Arduino IO,
GND с микрокомпьютером с одним чипом или для подключения платы Arduino GND.
1 / IN2 / IN3 / IN4 соответственно Управляйте OUT1 / OUT2 / OUT3 / OUT4

Выход: OUT1 / OUT2 / OUT3 / OUT4
Выход: HVCC: Подключение контролируется анодом высокого напряжения,
HGND подключение контроль высокого напряжения анода

Размер печатной платы: 25*24 мм/0,98*0,94

Посылка включает в себя:

1 x 4-канальный оптико-изолятор IC модуль высокого и низкого уровня Плата расширения для Arduino
