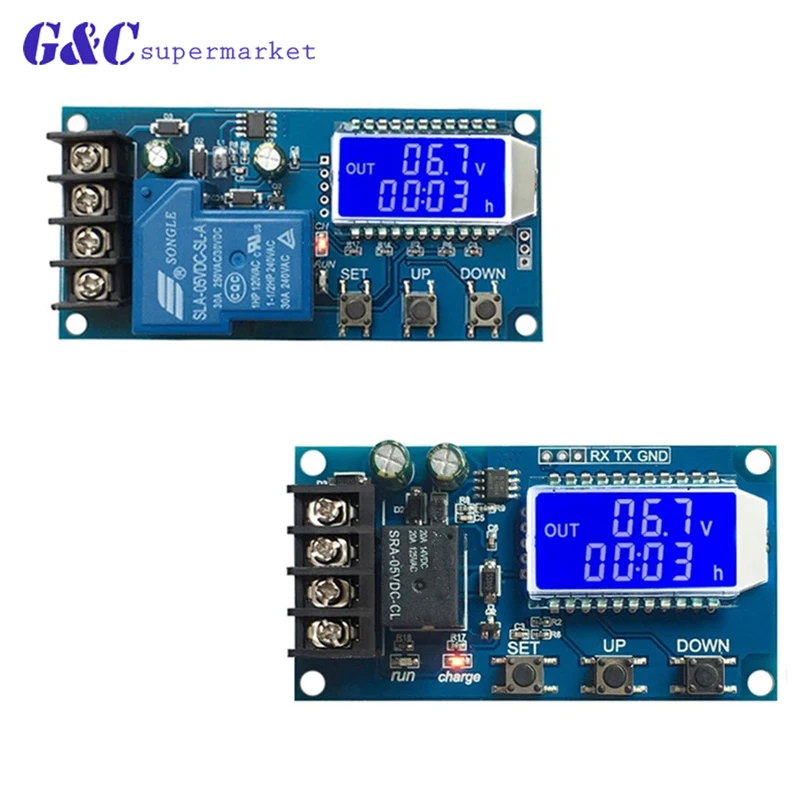

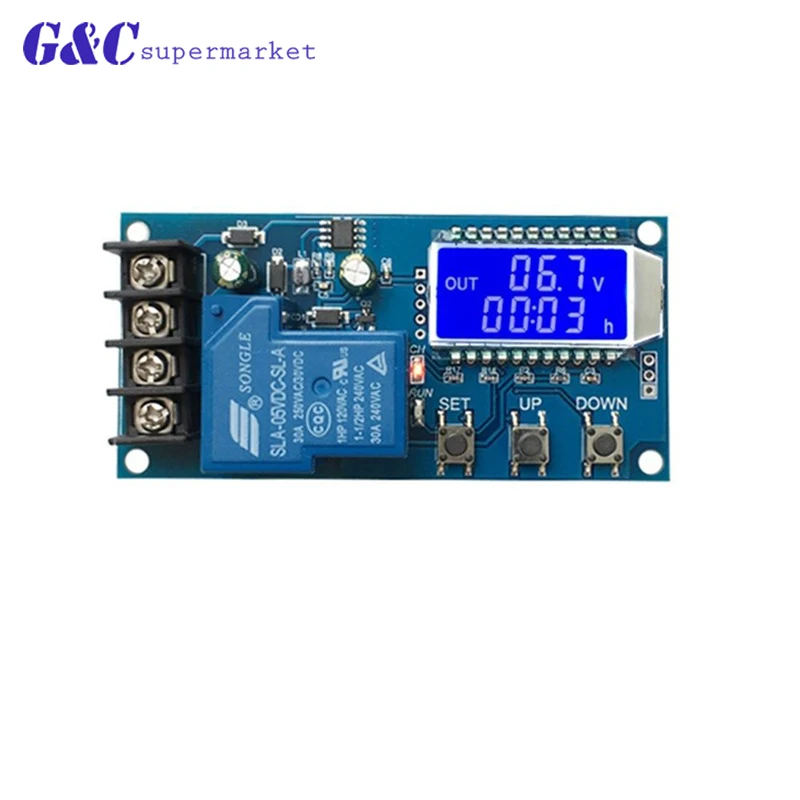

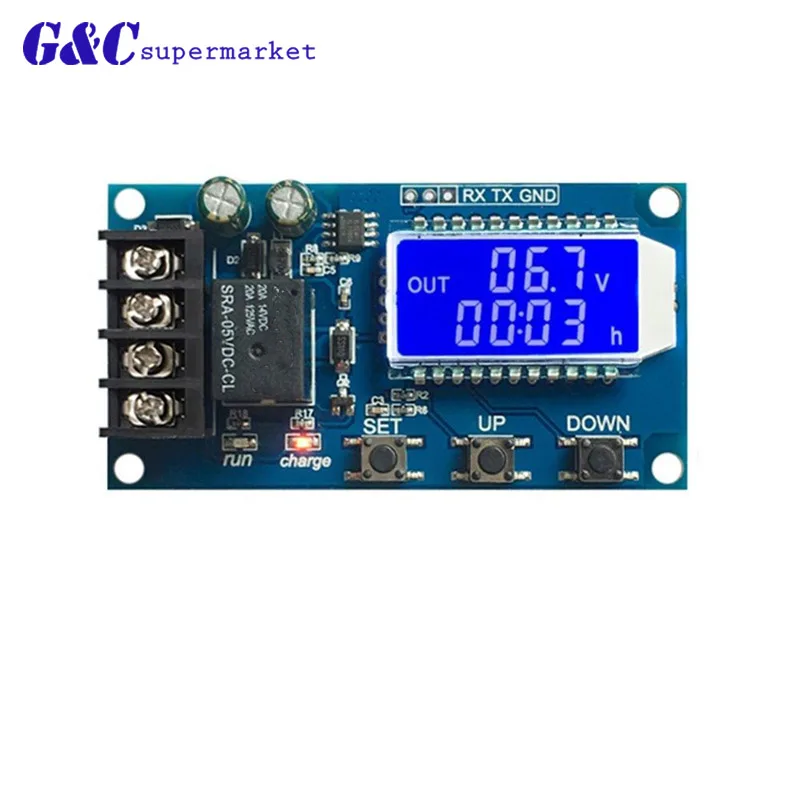

10/30A литиевая батарея контроль заряда плата защиты ЖК дисплей интегральная схема

10/30A литиевая батарея контроль заряда плата защиты ЖК дисплей интегральная схема

1. Основные характеристики модуля:
1. Поддержка свинцово-кислотных аккумуляторов и актерских аккумуляторов, диапазон напряжения: 6 В ~ 60 В;
2. Может отображать напряжение, процент батареи, время зарядки одновременно через ЖК-дисплей;
3. Функция очень мощная, реализует автоматическое управление зарядкой,
Время контроля заряда, также может настроить и загружать соответствующий параметр через последовательный порт;
2. Описание функции:
1. Функция автоматического управления зарядкой:
Установив volt-HI:'UP' volt-LI:'dn'; Когда напряжение батареи ниже Вольт-LI:'dn', реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи до Вольт-привет: «вверх», реле diconnected и автоматическая зарядка завершена один раз;
2. Функция контроля времени зарядки:
Как включить функцию контроля времени?
После ввода набора параметров установите параметр op без нуля, затем включите функцию контроля времени, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;
После открытия функции управления временем (OP не имеет нулевой), когда напряжение батареи ниже Вольт-нет, зарядное устройство начало заряжать аккумулятор, система начала работать; во время синхронизации, напряжение батареи ≥ Вольт-HI'UP', реле отключения; Если время OP вверх, Напряжение батареи по-прежнему ниже напряжения, реле держит проводимость, автоматически закрывает функцию контроля времени зарядки и мигает H:ER, чтобы напомнить пользователю, настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мигание;
Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.
3. Функция загрузки серийных данных и настройки параметров:
Система поддерживает загрузку данных UART и настройку параметров
UART: 115200,8,1
Cmd: Func
ВКЛ: реле позволяют открывать
Выключение: реле отключено для открытия
Старт: загрузка данных
Стоп: остановка загрузки данных
Чтение: прочитайте настройки param
Dw10.0: набор Вольт-ли: 'dn'
Up20.0: набор Вольт-привет: "вверх"
Xx: Установите время зарядки OP
00:00 время остановки зарядки
Формат сообщения для загрузки данных:
Напряжение батареи + процент батареи + время зарядки + состояние заряда
12,0 в, 020%,00:10,OP
4. Настройка параметров:
A) нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;
B) переключение параметров, которые вы хотите установить, с помощью набора коротких нажатий;
C) после выбора параметров, может быть установлен кнопкой вверх/вниз для поддержки короткого нажатия, длительное нажатие (быстрое увеличение или уменьшение); Для установки других параметров, повторите шаг b, c);
D) после установки всех параметров нажмите кнопку «set» для выхода и сохранения;
5. Описание ключевой функции:
В интерфейсе Run (основной интерфейс):
Короткое нажатие кнопки SET для отображения текущего набора параметров; Короткое нажатие кнопки UP, переключение отображения заряда и время зарядки;
Короткое нажатие кнопки вниз, выберите включение/выключение реле, если реле может быть закрыто, покажет «выключение» в качестве напоминания;
Длительное нажатие кнопки вверх, переключение низкого уровня мощности
ВКЛ.: без работы в течение 10 минут выключите подсветку
Выключение: подсветка Всегда яркая
Нажмите и удерживайте кнопку SET, введите настройки параметров.
6. Расчет процентного напряжения:
Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI)
7. Дополнительные характеристики:
A) функция записи времени зарядки: не открывайте контроль времени зарядки, продукт будет записывать Полное время, когда интерфейс отображения времени входа, время зарядки мигающего дисплея, А затем откройте интерфейс отображения времени выхода или следующую зарядку (проводимость реле), когда она пустая;
B) Автоматическое определение параметров: когда параметры установлены, выход, если Вольт-LI dn≥ volt-HI UP, система будет мигать «ERR» в качестве напоминания;
C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если он не подключен к батарее, система будет показана в нисходящей ссылке «NbE» в качестве напоминания.

Посылка включает:
1 x 10А/30А литиевая батарея заряда NC модуль управления плата защиты 6-60 в ЖК-дисплей
