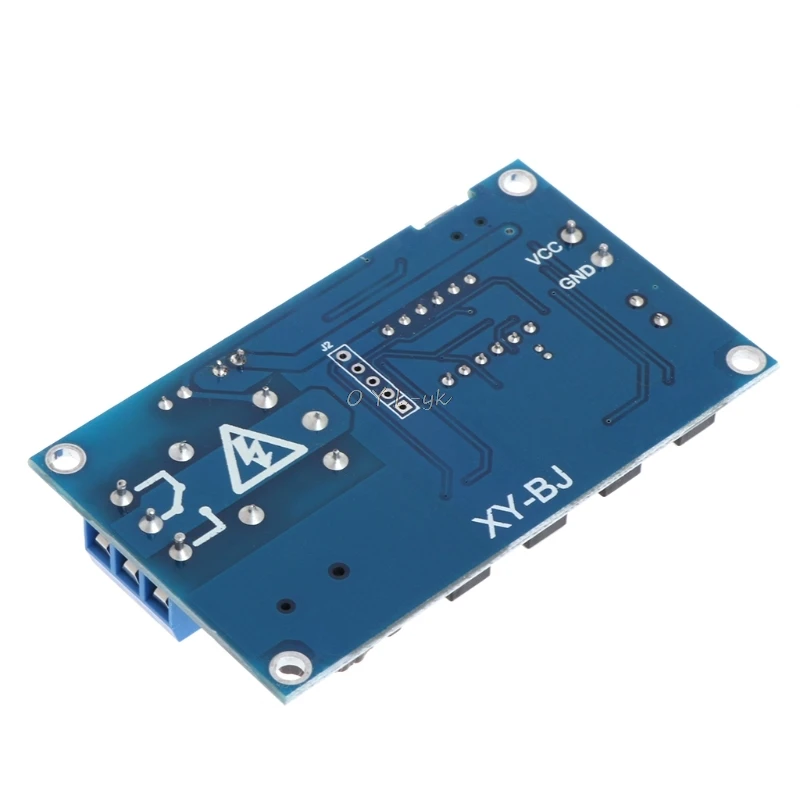

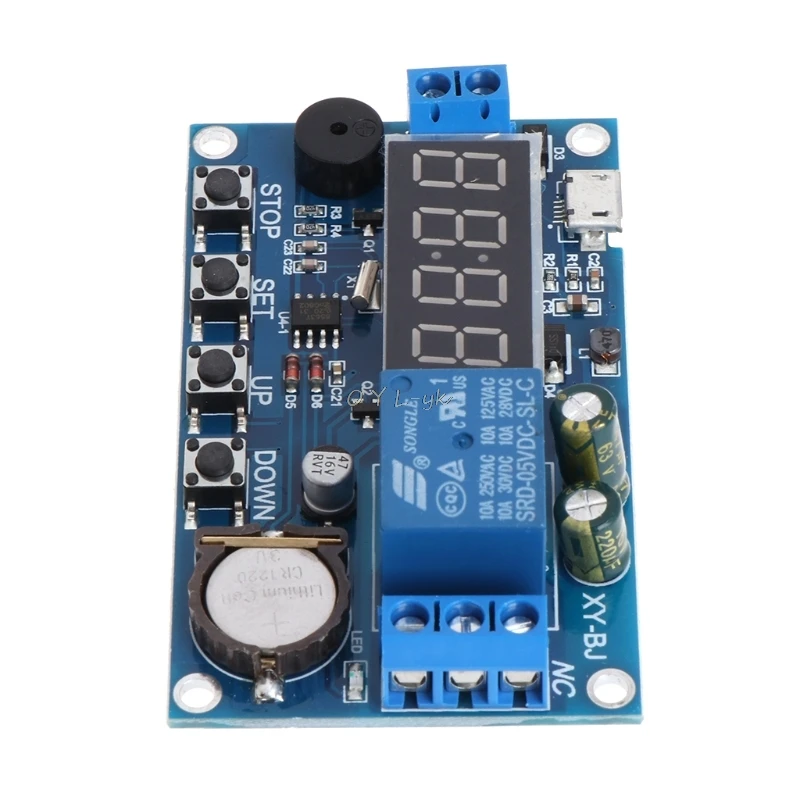

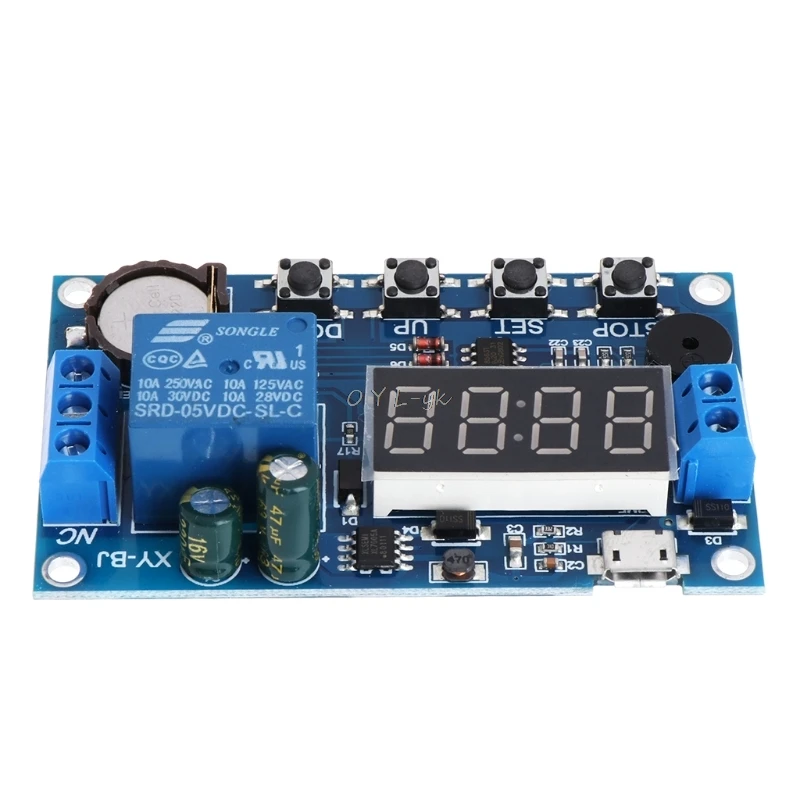

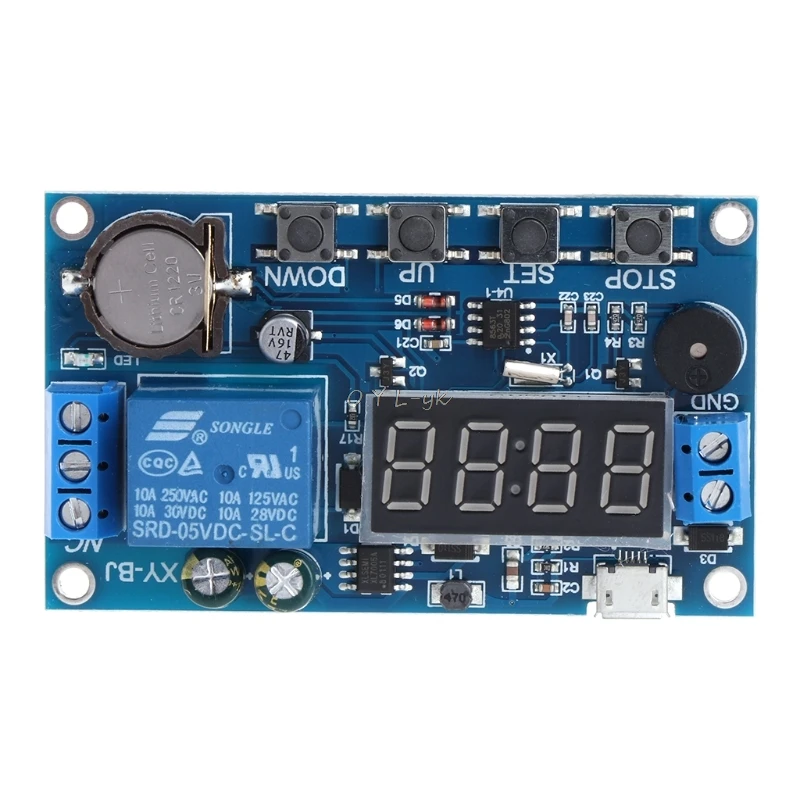

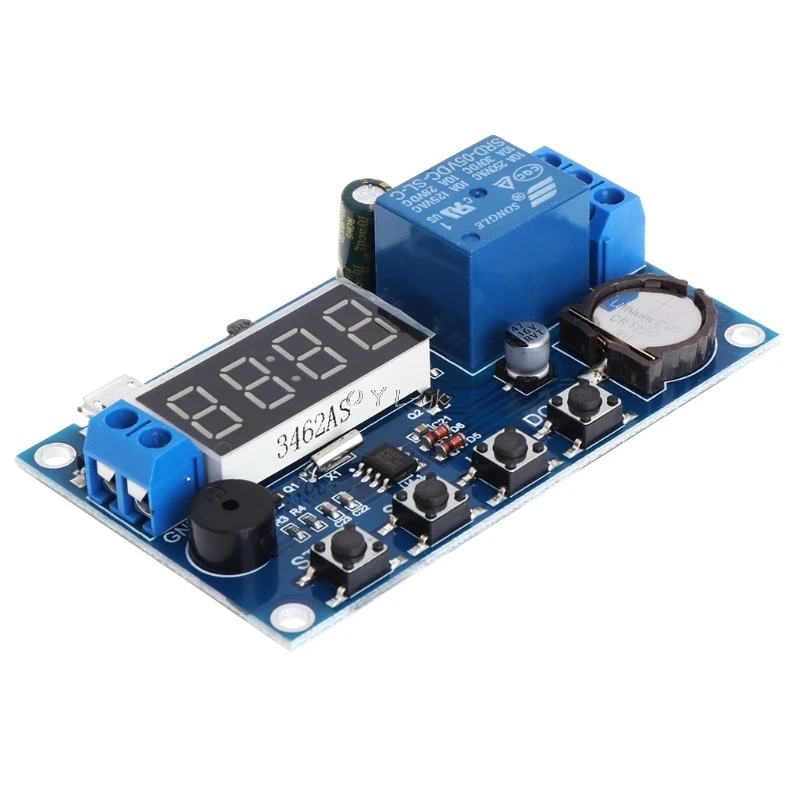

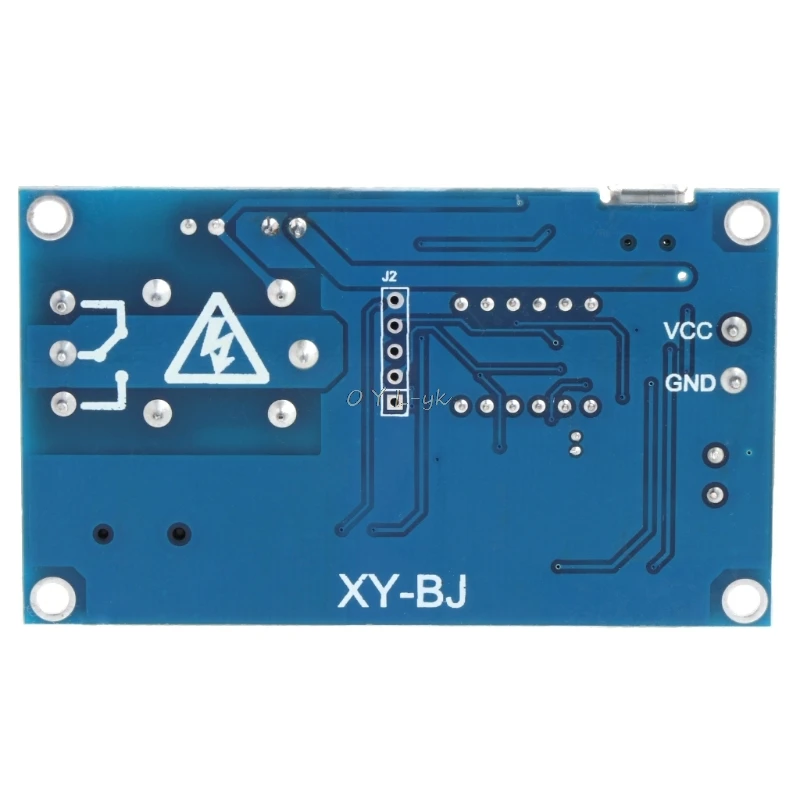

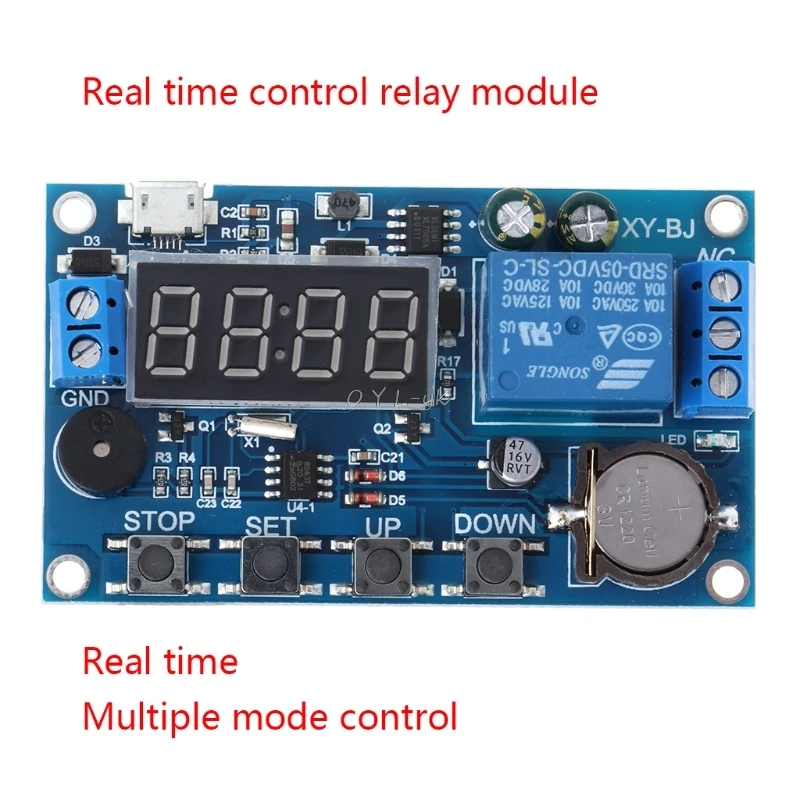

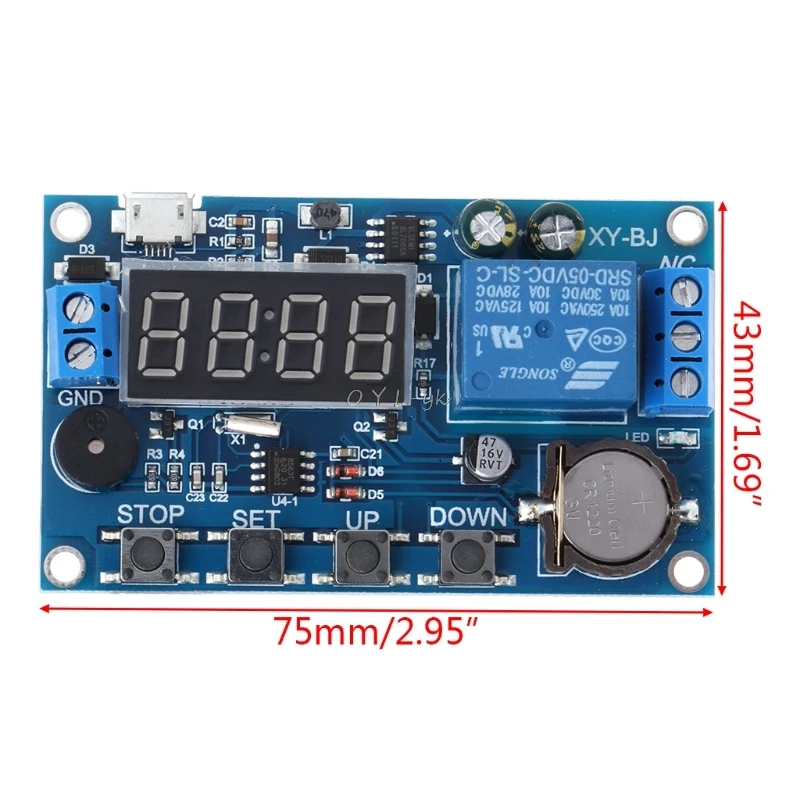

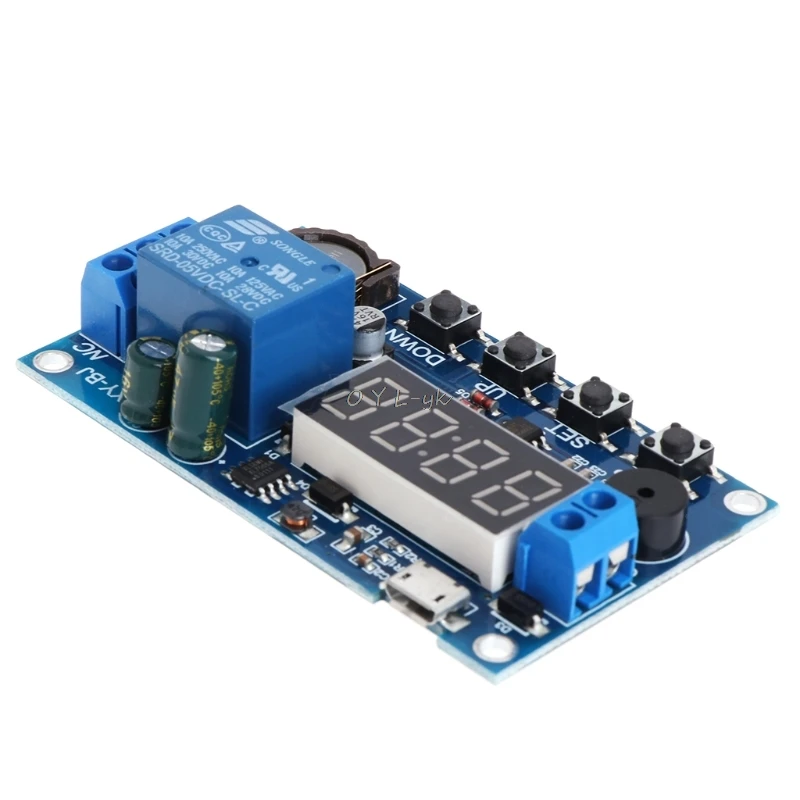

Цикл запуска таймер переключатель задержки 12 В 24 релейный модуль часового

Описание:

Особенности:

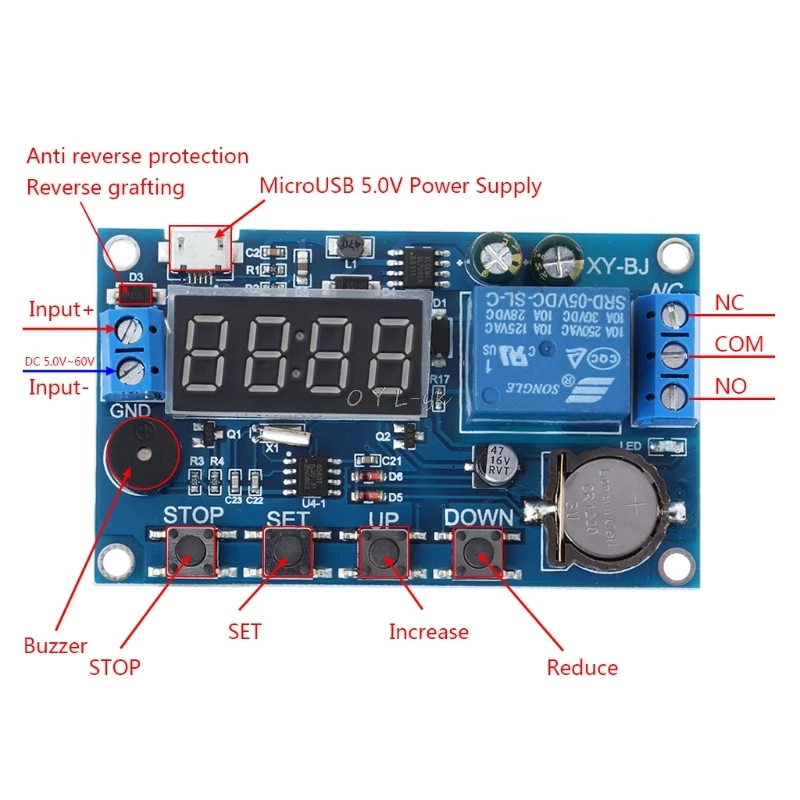

Источник питания с широким напряжением 5,0 в ~ 60 В;

Режим может быть установлен на несколько раз, может достигать 5 раз;

С функцией звукового сигнала.

Режим Введение:

OPE: реле, время закрытия, CLE: реле, время выключения

Период времени: PE-1 ~ PE-5 5 периодов времени (мы надеемся на CLE-это период времени)

----: Функциональное защитное покрытие

P-1: реле закрывает или выводит импульсы каждый день до точки рабочего времени, а реле выключает или выводит импульсы до конечной точки времени.

P-2: Установите день, до точки времени, когда реле закрывает или выводит импульсный сигнал, до точки времени CLE, когда реле отключено/или выходной импульсный сигнал

P-3: Установите дату месяца, до временной точки OPE, когда реле закрывает или выводит импульсный сигнал, до временной точки CLE, когда реле выключено или импульсный выход

P-4: Установите дату 1 на дату 2, запускайте каждый день в точку времени OPE, заканчивайте до точки времени CLE, релейные действия или импульсный выход

P-5: как и в случае с P-4, только месяц не устанавливается

Как установить время?

Во время запуска интерфейса нажмите на кнопку вниз на какое-то время:

Шаг 1: выберите период времени: PE-1 ~ PE-5 Пресс вверх и вниз, чтобы выбрать;

Шаг 2: Пресс набор ключ для выбора режима: P-1 ~ P-5 (набор этого периода времени на соответствующий режим) Пресс ing клавиши вверх и вниз. («-] означает блокировать этот период времени)

Примечание:Каждый раз, когда срок может быть повторно из серии "----", P-1 ~ P-5 одним из опционально, например, вы можете позволить пять периодов времени в одно и то же время работы в P-1 режим, или дайте время 1, работа в режиме «P-1», время 2, работа в режиме «P-2» и так далее.

Шаг 3: после того, как выбор режима закончился, нажмите клавишу SET, чтобы перейти к интерфейсу настройки периода времени, установите интерфейс в период времени, нажмите кнопку set, чтобы переключить параметр, "Мы надеемся" старт Временная точка "CLE" конечная точка "дэ" информацию о дате;

Шаг 4: после установки параметров для выхода из настроек нажмите кнопку SET в течение 2 секунд, чтобы снять, автоматически проверьте, являются ли параметры законными, легальными, чтобы сохранить параметры, вернитесь к времени, чтобы запустить интерфейс; Если параметр неправильный, напоминание «ERR» (например, Остановка времени или даты <= время запуска или дата), возврат к интерфейсу настройки параметров;

Дополнительные Особенности: Каждый «период времени» можно задать индивидуально

В интерфейсе настройки определенных параметров (после второго этапа) нажмите кнопку стоп, чтобы переключить режим выхода:

OUT1: точка времени запуска включается, реле, конечное время выключено, реле

OUT2: выходы 1 с импульсом, чтобы начать или завершить время

В интерфейсе настройки определенных параметров (после второго этапа) нажмите кнопку стоп, чтобы переключить режим звонка:

BLL0: Отключение кольца

BLL1: Включение кольца

Примечание:Когда звонок появится, нажмите на кнопку, чтобы остановить кольцо

Расширение функции стоп-ключа:

Релейный режим включения:

1. ВКЛ: включить реле;

2. Выключение: не включайте реле, оно всегда выключено;

Нажмите кнопку СТОП на интерфейсе отображения времени, чтобы переключиться между включением и выключением, текущее состояние мигнет, а затем Вернитесь в основной интерфейс. (Эта функция является функцией аварийной остановки, нажмите один раз, чтобы закрыть замкнутое реле)

После того, как реле отключен, изделие может использоваться в качестве будильника.

Спящем режиме:

1. C-P спящий режим: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически выключается на дисплее, программа нормальной эксплуатации;

2. Стандартный режим O-d: цифровая трубка всегда открывается,

Пресс стоп-сигнал кнопки на некоторое время, после того, как в течение 2 секунд, чтобы освободить, для того чтобы достигнуть C-P и О-образным вырезом d состояние коммутатора, текущее состояние начнет мигать, а затем вернитесь к основному интерфейсу.

Посылка включает в себя:

1 * контроллер времениРелейный коммутационный модуль
