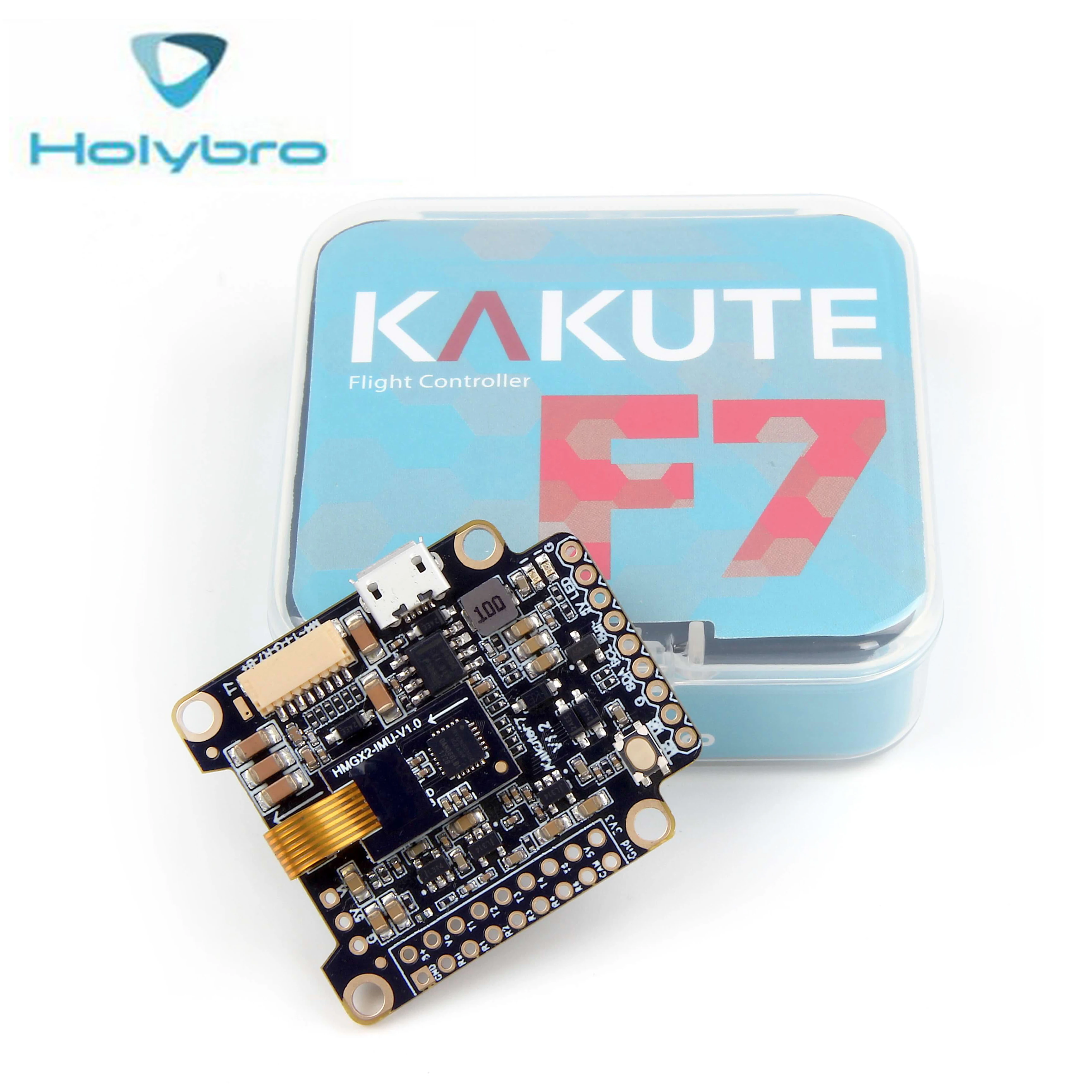

В Holybro Kakute F7 Контролер полетов позволяет с легкостью создавать свои с несколькими несущими винтами. Он объединяет Контроллер полета (FC) и дисплей на экране (OSD) в одном. Макет Kakute F7 позволяет легко подключать другие компоненты мультиротора, сохраняя при этом строение аккуратным и аккуратным.
IMU обновлен до MPU6000, Восстановленный дизайн и более надежная структура демпфирования

Особенности

• Поддерживает Betaflight, Butterflight и Cleanflight.
• Betaflight OSD. Меняйте PIDs, настраивайте общие параметры настройки и меняйте канал видеопередатчика и уровень мощности, используя палочки и очки передатчика.
• Мягкие-монтажный собран в. Чип IMU («gyro») на этой плате установлен на пене с вибрационной изоляцией. Это означает, что нет необходимости в мягком креплении самой платы.
• Высокая производительность, низкий уровень шума, высокая чувствительность IMU. MPU6000 с 6 оси гироскопа и акселерометр.
• Готов к автономному полету: Встроенный барометр BMP280 и Подушечки SCL/SDA для использования с внешними блоками GPS/магнетометра.
• Выделенная кнопка загрузчика для легкого прошивки, которая мигает.
• Низкопрофильный дизайн вмещает даже очень компактные оправы.
• Входное напряжение от 7 в до 42 В. Питание платы напрямую от летной упаковки, до 6 с (только на коврике «B +»).
• Автоматический контроль напряжения. Не нужно запускать отдельный vBat провод для мониторинга напряжения; Kakute F7 контролирует напряжение непосредственно от источника питания.
• Фильтруемое напряжение на выходе для чистого, без шума видео. Бортовой регуляторы выход 5v со скоростью до 2 ампер и 3,3 v со скоростью до 200 мА для питания периферийных устройств, таких как приемник, видео передатчик FPV камера или светодиодный полосы.
• Поддерживает прохождение через BLHeli для легкого обновления и настройки ESC.

Технические характеристики

• MCU: STM32F745 32-битный процессор
• IMU: MPU6000 (SPI)
• Барометр: BMP280
• Датчик тока: около 130 А, максимальное измеряемое значение
• Драйвер USB VCP (можно использовать одновременно; USB не требует UART)
• 6 аппаратных средств UARTS (UART1,2,3,4,6,7)
• Все устройства UARTS поддерживают инверсии оборудования. SBUS, SmartPort и другие инвертированные протокол работают над любым UART без «uninvert hack».
• Поддерживает только последовательные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются.
• TF-карта для записи в Blackbox
• Размеры: 35x41x7 мм (включая гироскопическую доску с пенопластом в высоту)
• Монтажные отверстия: Стандартный 30,5 мм квадратный до центра отверстия
• Вес: 8 г

Посылка включает в себя:
Плата FC * 1
Пена * 1
Кабель JST SH 8pin 150 мм * 1

Руководство по эксплуатации:
Holybro_Kakute_F7_V1.5_Manual.pdf

Поддержка стека PX4:
//docs.px4.io/master/en/flight_controller/kakutef7.html

Поддержка стека Ardupilot:
//github.com/ArduPilot/ardupilot/blob/master/libraries/AP_HAL_ChibiOS/hwdef/KakuteF7/README.md

В Holybro Kakute F7All-In-One Контролер полетов позволяет с легкостью создавать свои с несколькими несущими винтами. Он объединяет Контроллер полета (FC), распределительную плату (PDB) и дисплей на экране (OSD) в одном. Макет Kakute F7 AIO позволяет легко подключать другие компоненты мультиротора, сохраняя при этом строение аккуратным и аккуратным.

Особенности
• Поддерживает Betaflight, Butterflight и Cleanflight.
• Betaflight OSD. Меняйте PIDs, настраивайте общие параметры настройки и меняйте канал видеопередатчика и уровень мощности, используя палочки и очки передатчика.
• Мягкая крепления собран в. Чип IMU («gyro») на этой плате установлен на пене с вибрационной изоляцией. Это означает, что нет необходимости в мягком креплении самой платы.
• Высокая производительность, низкий уровень шума, высокая чувствительность IMU. ICM20689 с 6 оси гироскопа и акселерометр. Может работать с частотой дискретизации до 32 кГц.
• Готов к автономному полету: Встроенный барометр BMP280 и Подушечки SCL/SDA для использования с внешними блоками GPS/магнетометра.
• 2 унции. Медная печатная плата обеспечивает максимальный непрерывный ток до 120 А.
• Выделенная кнопка загрузчика для легкого прошивки.
• Низкопрофильный дизайн помещается в даже очень компактные рамки.
• Входное напряжение от 7 в до 42 В. Питание платы напрямую от летной упаковки, до 6 с (только на коврике «B +»).
• Автоматический контроль напряжения. Не нужно запускать отдельный vBat провод для мониторинга напряжения; Kakute F7 AIO контролирует напряжение непосредственно от свинца батареи.
• Фильтруемое напряжение на выходе для чистого, без шума видео. Бортовой регуляторы выход 5v со скоростью до 2 ампер и 3,3 v со скоростью до 200 мА для питания периферийных устройств, таких как приемник, видео передатчик FPV камера или светодиодный полосы.
• Поддержка прохода через BLHeli для легкого обновления и настройки ESC.

Технические характеристики
• MCU: STM32F745 32-битный процессор
• IMU: ICM20689 (SPI)
• Барометр: BMP280
• Датчик тока: около 130 А, максимальное измеряемое значение
• Драйвер USB VCP (можно использовать одновременно; USB не требует UART)
• 6 аппаратных средств UARTS (UART1,2,3,4,6,7)
• Все устройства UARTS поддерживают инверсии оборудования. SBUS, SmartPort и другие инвертированные протокол работают над любым UART без «uninvert hack».
• Поддерживает только последовательные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются.
• Tf-карта для записи в Blackbox
• Размеры: 35x48x7 мм (включая поролоновую гироскопическую доску по высоте)
• Отверстия для крепления: Стандартный 30,5 мм квадратный до центра отверстия
• Вес: 11 г

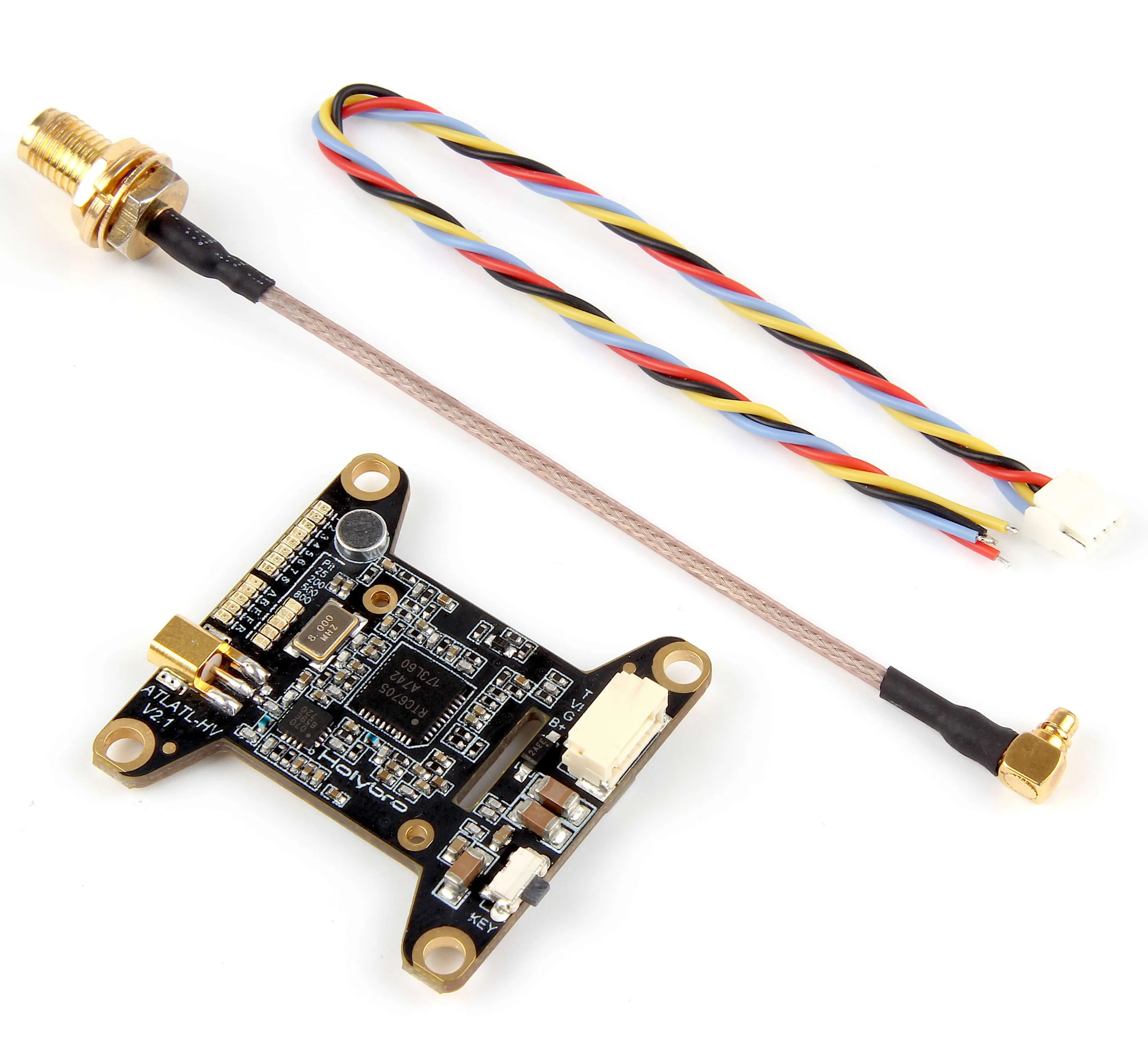

Atlatl HV V2

Особенности

• Совместим со всеми крупными приемниками FPV от поставщиков, таких как Fatshark, ImmersionRC и т. д.

• Поддерживает стандартный набор каналов 40: band A, B, E, Fatshark и Raceband.

• Смарт-вход SmartAudio позволяет пульту дистанционного управления контроллером полета. Изменение канала, мощность передачи и многое другое от Betaflight OSD, Контроллер полета, usb-порт, скрипт Taranis Lua и т. д.

• Все параметры контролируются с помощью кнопки на боковой стороне устройства, в тех случаях, когда SmartAudio не используется.

• Разъем MMCX является прочным и простым в использовании. Рассчитан на 100rsquos циклов вязки. Простая и быстрая смена антенны. Больше нет рваных разъемов UFL.

• Светодиодный индикатор для каналов, полос и мощности. Позволяет легко проверить параметры vTX, просто поглядывая на quad.

• Переменная мощность передачи от 25 МВт до 800 МВт. Используйте 25 МВт для гонки, а затем легко Переключитесь на 800 МВт для фристайла.

• 0,5 МВт истинная Пит режим позволяет включить питание безопасно без риска стучит других пилотов из воздуха.

• Встроенный микрофон, таким образом, вы можете слышать ваши двигатели во время полета, независимо от того, насколько далеко вы летите.

• Стандартный форм-коэффициент 36 мм позволяет вам крепить Atlatl непосредственно на стек контроллера полета.

Технические характеристики

• Выход Мощность: 0,5 МВт (Пит режим), 25 МВт, 200 МВт, 500 МВт, 800 МВт
• Аудио: 6,5 МГц подойдет как для повседневной носки, так
• Разъем антенны: MMCX
• Входное напряжение: от 7 до 28 в (2-6S LiPo) с максимальным 42 вольт
• Размеры: 35x25x7 мм (включая высоту USB)
• Монтажные отверстия: Стандартный 30,5 мм квадратный до центра отверстия
• Вес: 9,3 г

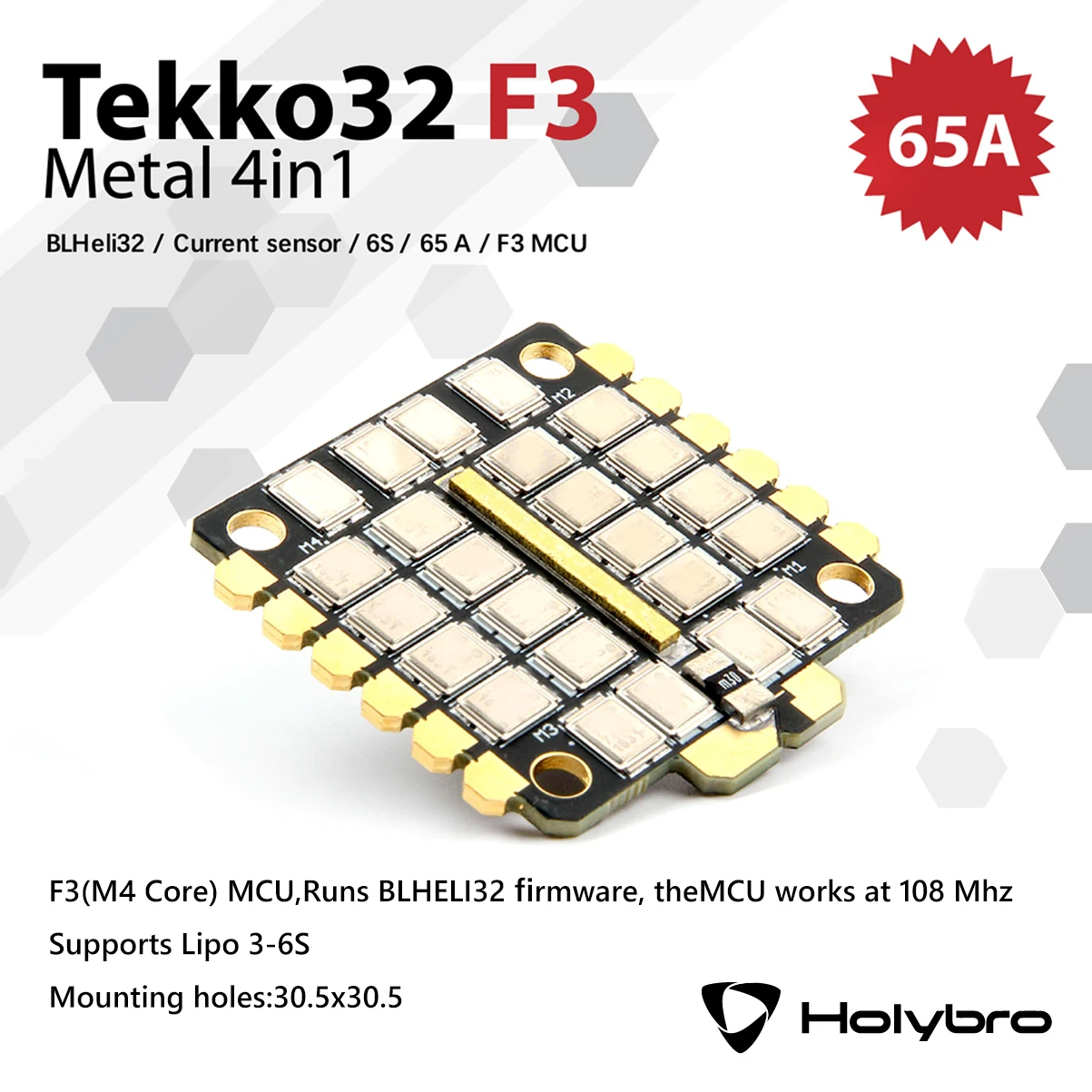

Tekko32F3 металлический 4 в 1 ESC(65A)

BLHELI32/Встроенный аналоговый датчик тока/F3 MCU

Новый BLHELI32 ESC с F3 MCU, обеспечивает более плавное управление и более быструю скорость ответа. Используется металлический чехол mosfet для лучшего отведения тепла. Мы прошли испытания в короткие сроки, всего 220 А. Фактическая производительность только в том случае, ограниченное по воздушный поток.

Технические характеристики:

• MCU F3(M4 Core), работает с прошивкой BLHELI32, MCU работает на 108 МГц
• 4 в 1 имеет встроенный аналоговый датчик тока и функцию TLM (затем без считывания тока по TLM)
• Используется металлический чехол mosfet для лучшего отведения тепла
• Поддерживает Lipo 4-6S
• Ext. Закрепите вверх, необходимые для 6s (470 мкФ 35В для 6s использования.)
• Размер: 42x42 мм
• Монтажные отверстия: 30,5 х30, 5 мм
• Вес: 12 г

Обратите внимание:
Поток воздуха очень импортный, если вы хотите запустить этот 4 в 1 в высоком токе.
Входный кабель (от lipo до 4 в 1), должен быть хорошо припаян, и, как правило, 12AWG

Посылка включает в себя:
Tekko32 F3 металлический 4in1 ESC * 1
Электролитический Емкость: 470 мкФ 35 в * 1
8pin до 8pin 1 мм Шаг 65 мм кабель * 1
8pin до 8pin 1 мм Шаг 25 мм кабель * 1


Предупреждение:
Пожалуйста, используйте неметаллические изоляционные стойки (Помеченные красным на диаграмме выше) для монтажных отверстий на ESC,Потому что Монтажные отверстия и прокладки двигателя подключены.

Пин карта:

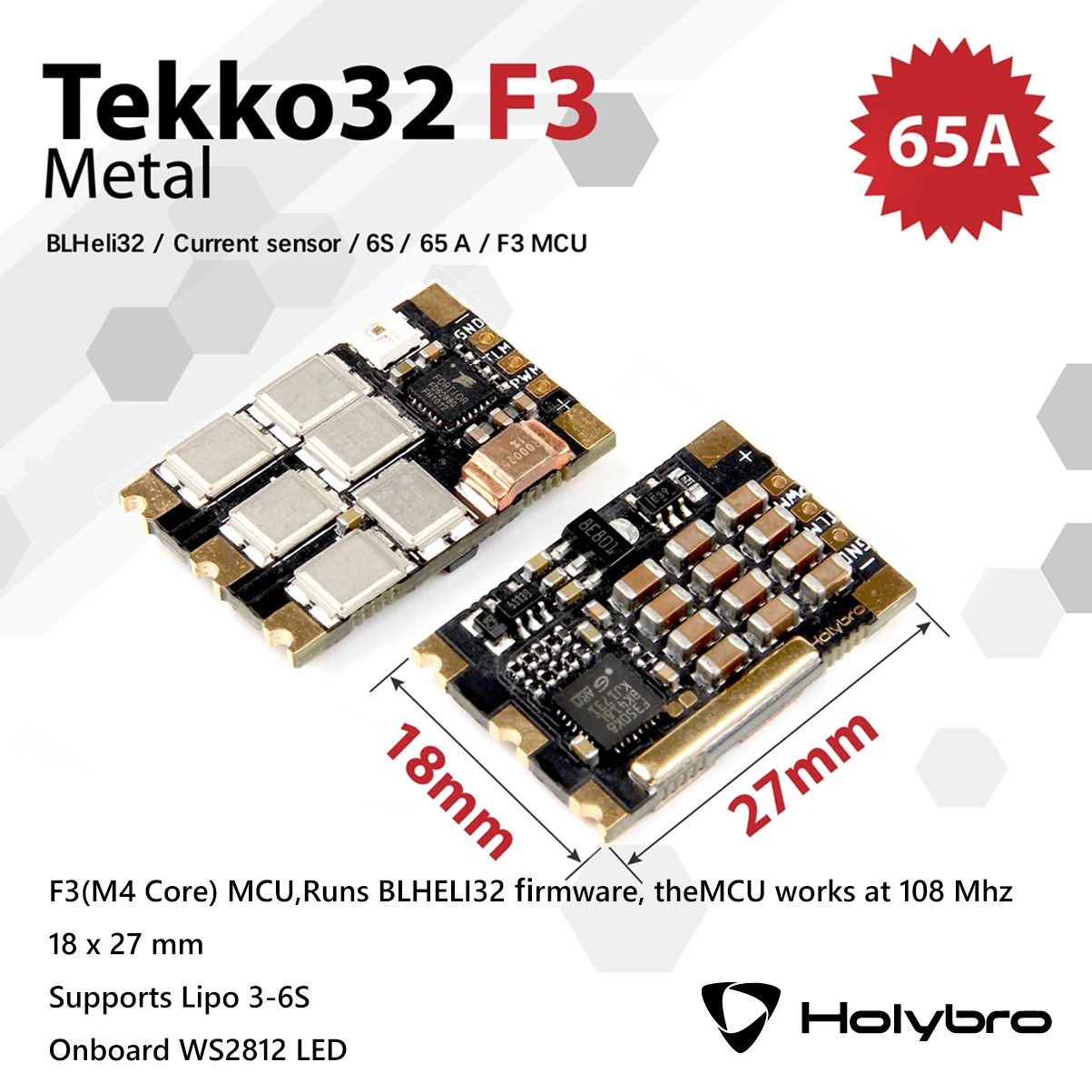

Tekko32 F3 металлический ESC (65A)

BLHELI32/Датчик тока/6S / 65 A / F3 MCU
Новый BLHELI32 ESC с F3 MCU, обеспечивает более плавное управление и более быструю скорость ответа.
Поддерживает до 80A burst и 65A продолжение. (ESC, установленный под реквизитами, без покрытия ESC)

Технические характеристики:
MiddotMCU F3(M4 Core), работает с прошивкой BLHELI32, MCU работает на 108 МГц
MiddotMosfet тестирование на 4S 65A под реквизит ничего не покрытый за 1 мин
Middot18x27 мм
MiddotПоддерживает Lipo 3-6S
MiddotКрышка для 6с (220 мкФ 35 в для использования в 6с)
MiddotБортовой WS2812B светодиодный
MiddotВес: 4,4 г (1 шт.)
