Характеристики

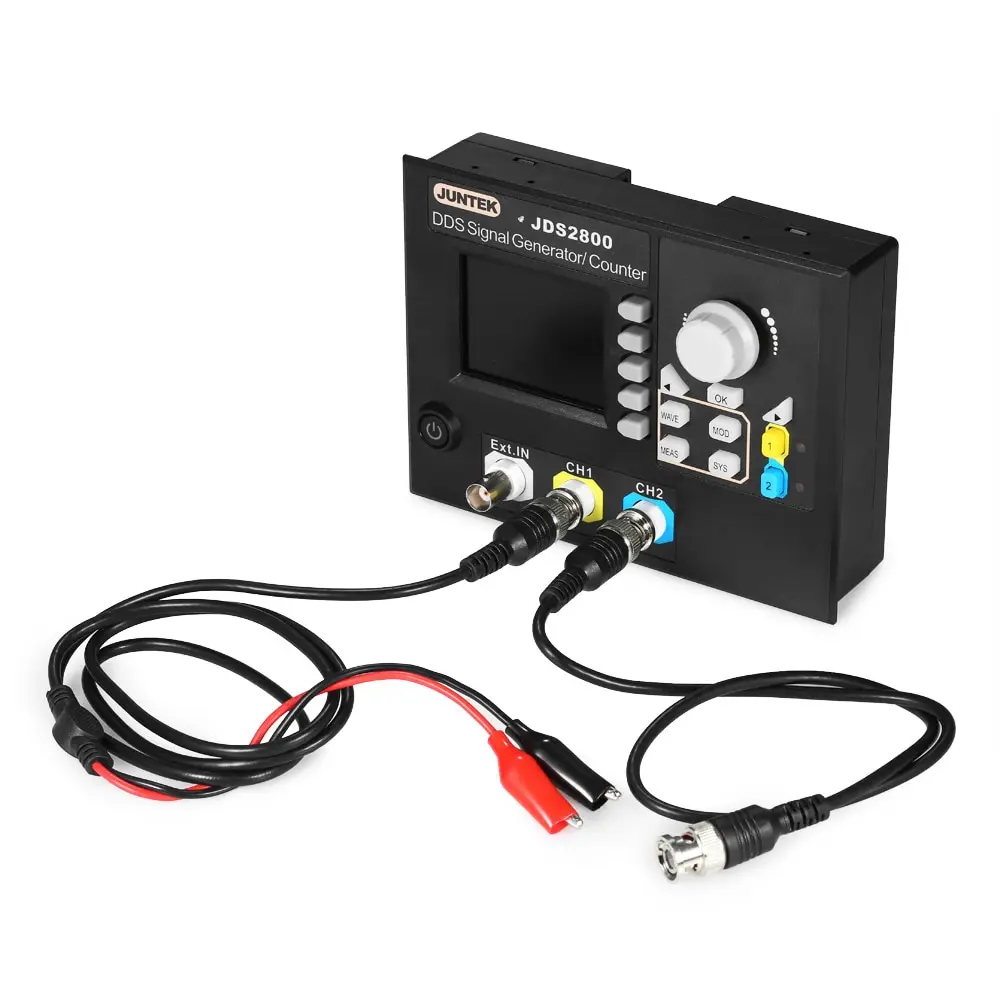

Цифровой контроль двухканальный DDS функция генератор произвольных сигналов
История изменения цены
*Текущая стоимость 7 577,37 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 9623.92 руб. | 9815.1 руб. | 9719 руб. |
| Jan-22-2026 | 7804.0 руб. | 7960.33 руб. | 7882 руб. |
| Dec-22-2025 | 9471.25 руб. | 9660.98 руб. | 9565.5 руб. |
| Nov-22-2025 | 9395.80 руб. | 9583.50 руб. | 9489 руб. |
| Oct-22-2025 | 7501.63 руб. | 7651.21 руб. | 7576 руб. |
| Sep-22-2025 | 9244.53 руб. | 9429.13 руб. | 9336.5 руб. |
| Aug-22-2025 | 9168.81 руб. | 9351.48 руб. | 9259.5 руб. |
| Jul-22-2025 | 9092.88 руб. | 9274.4 руб. | 9183 руб. |
Описание товара

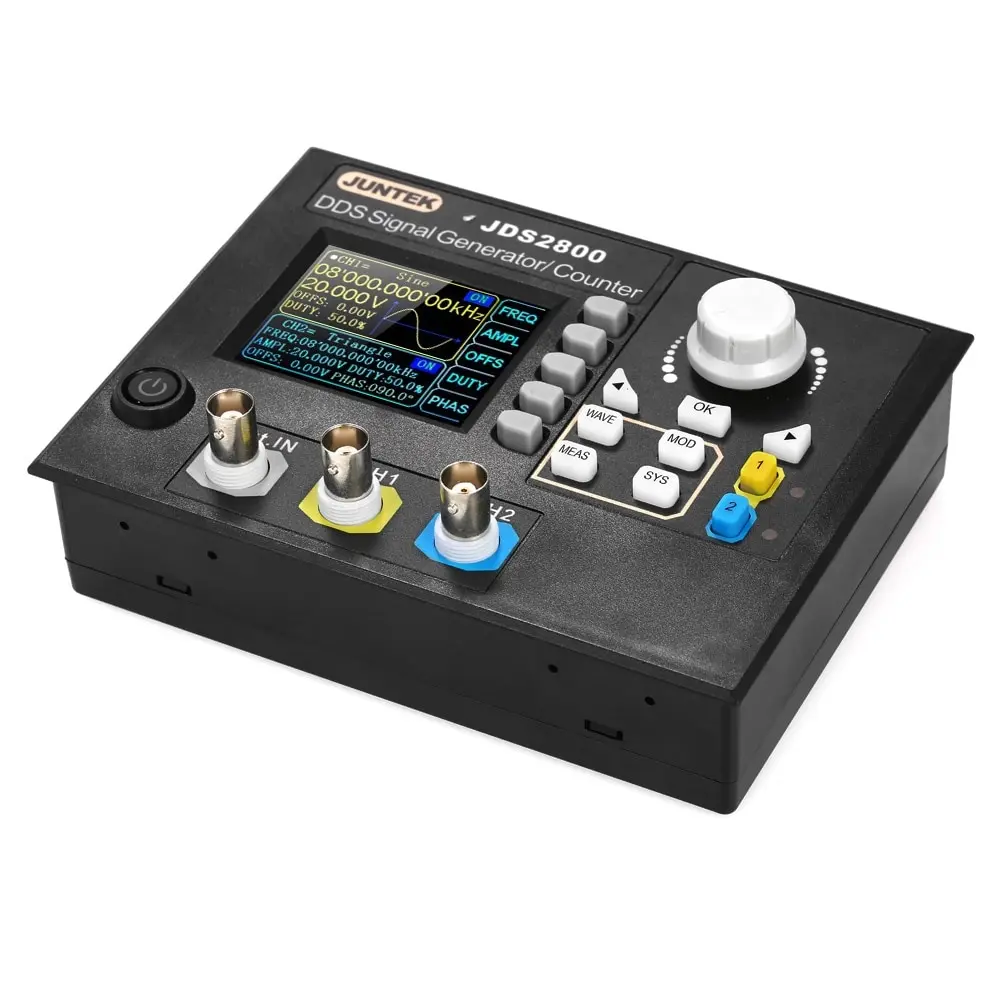

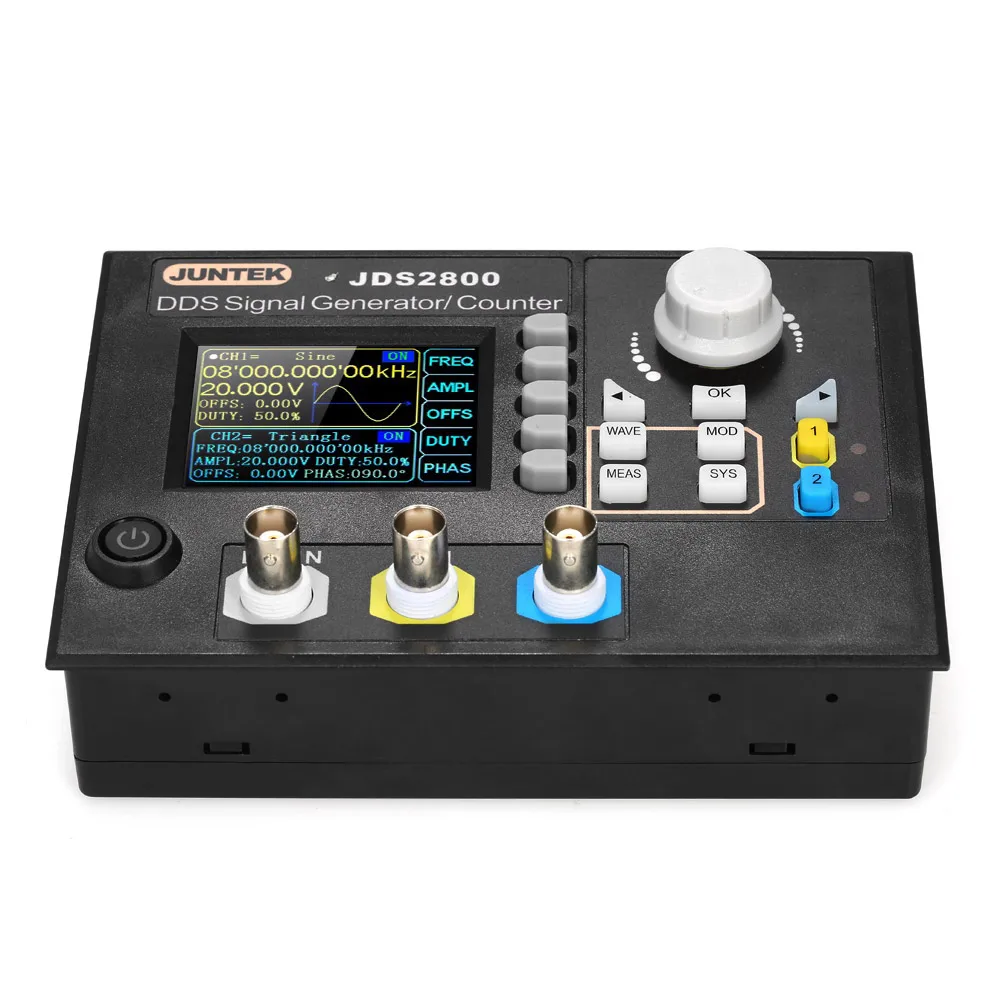

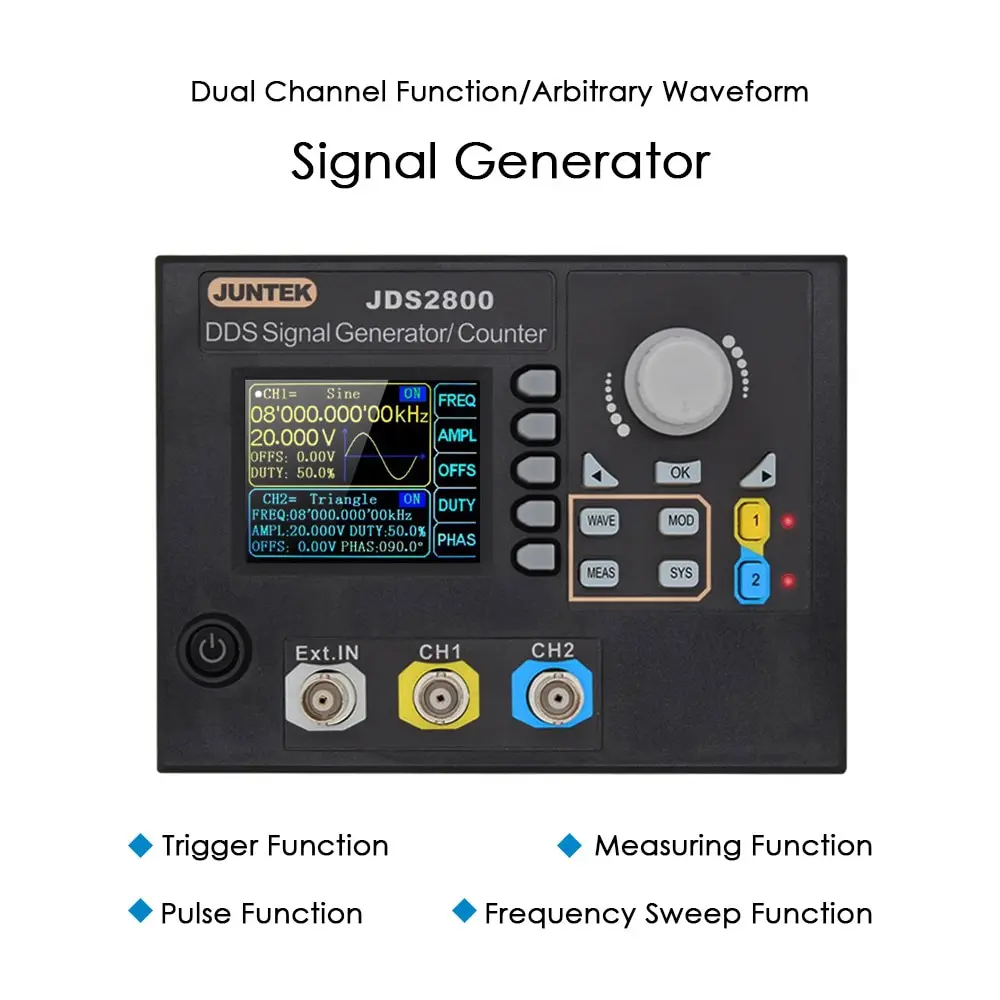

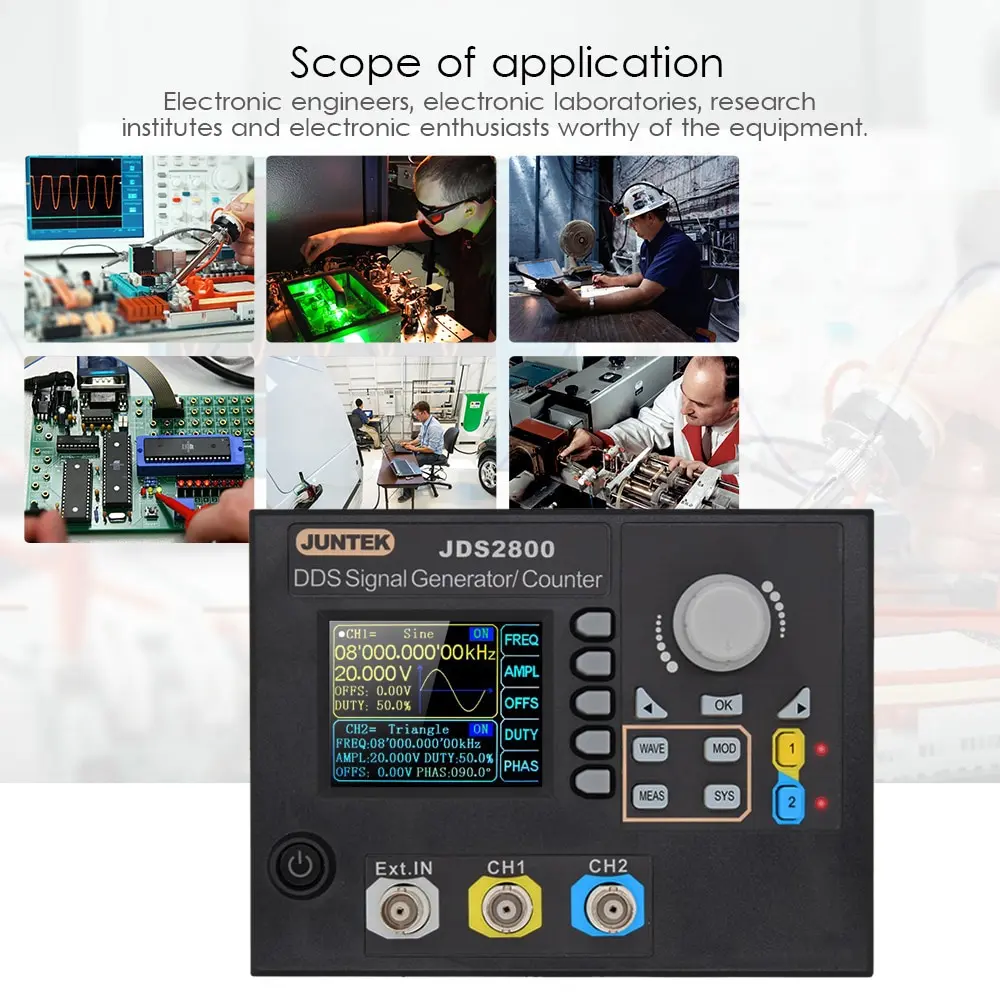

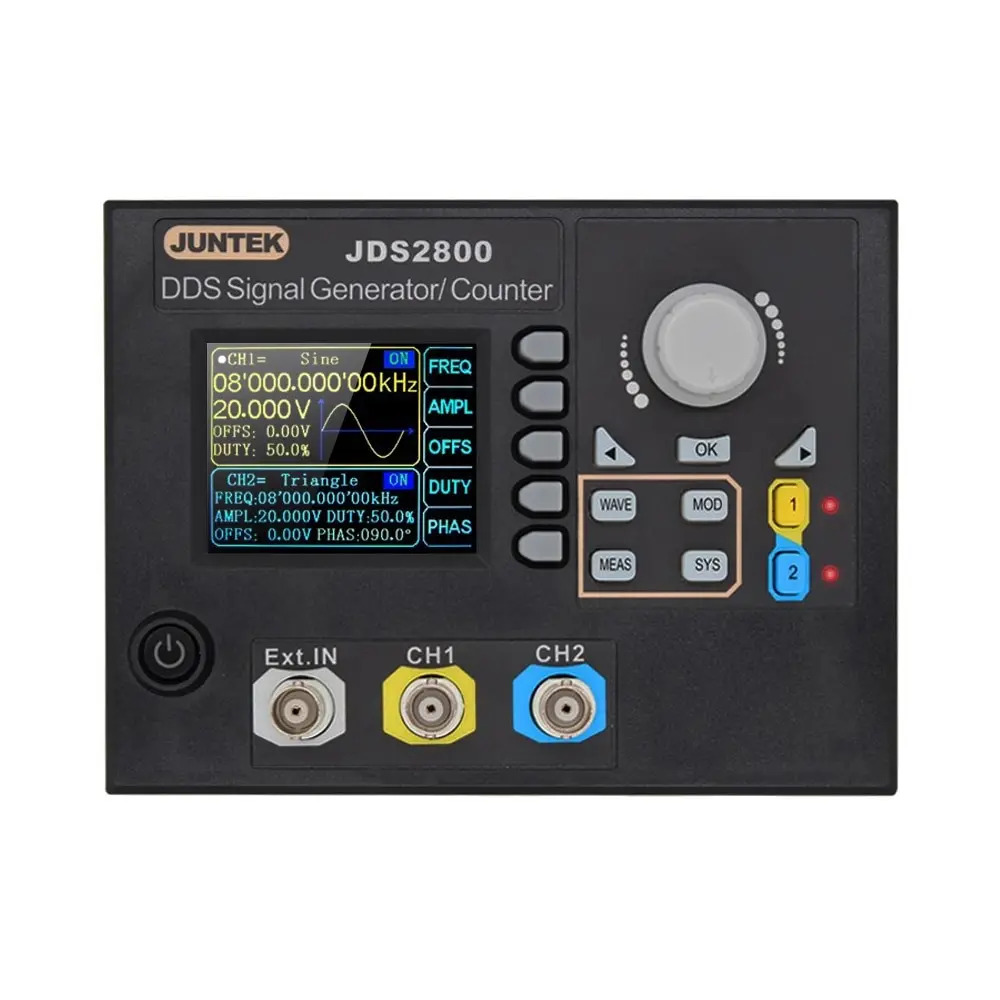

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

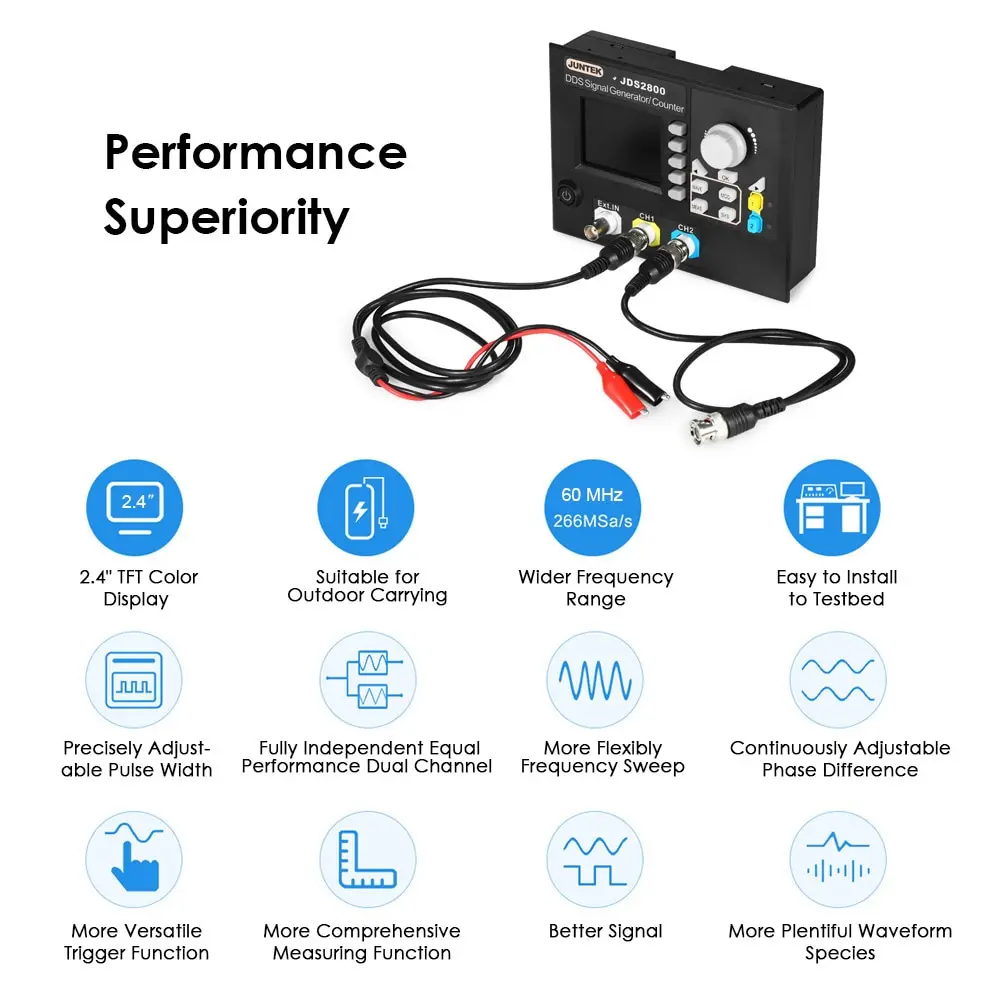

Особенности:

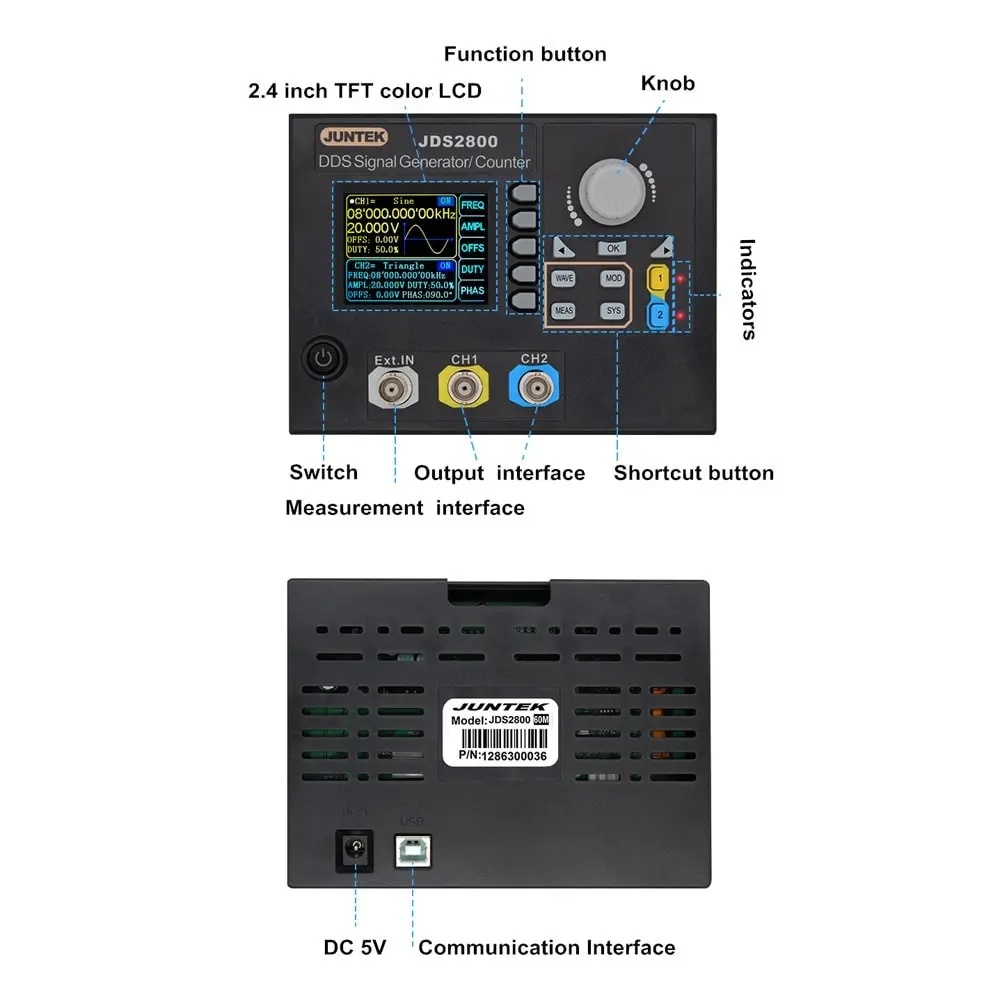

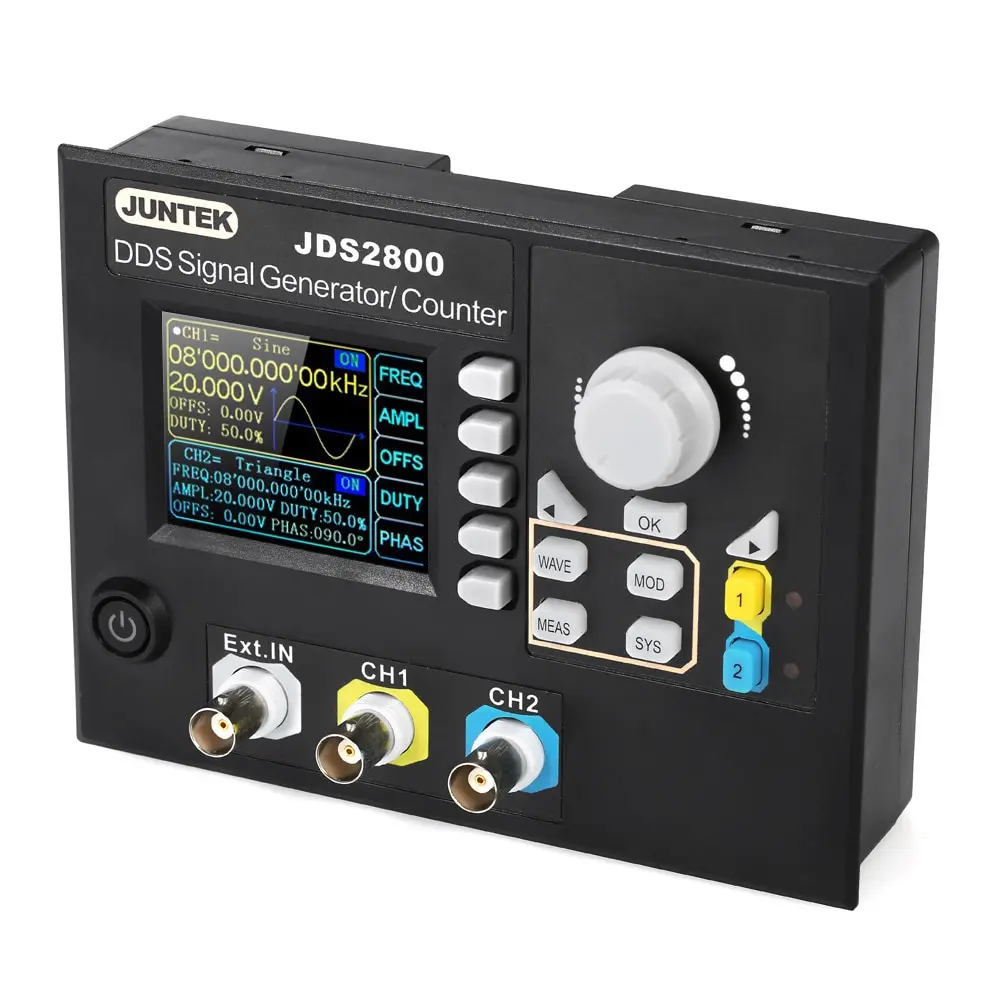

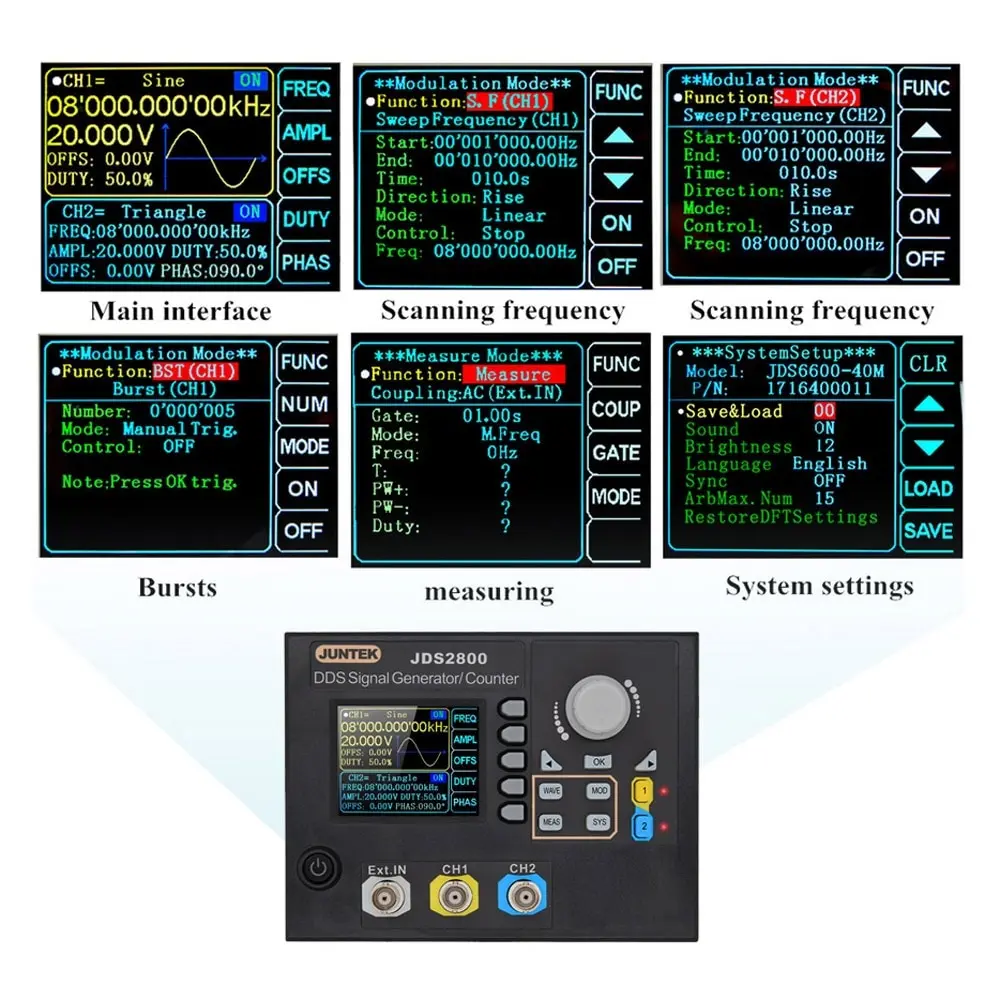

Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, воспроизводить шаблоны пользовательской формы волны.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

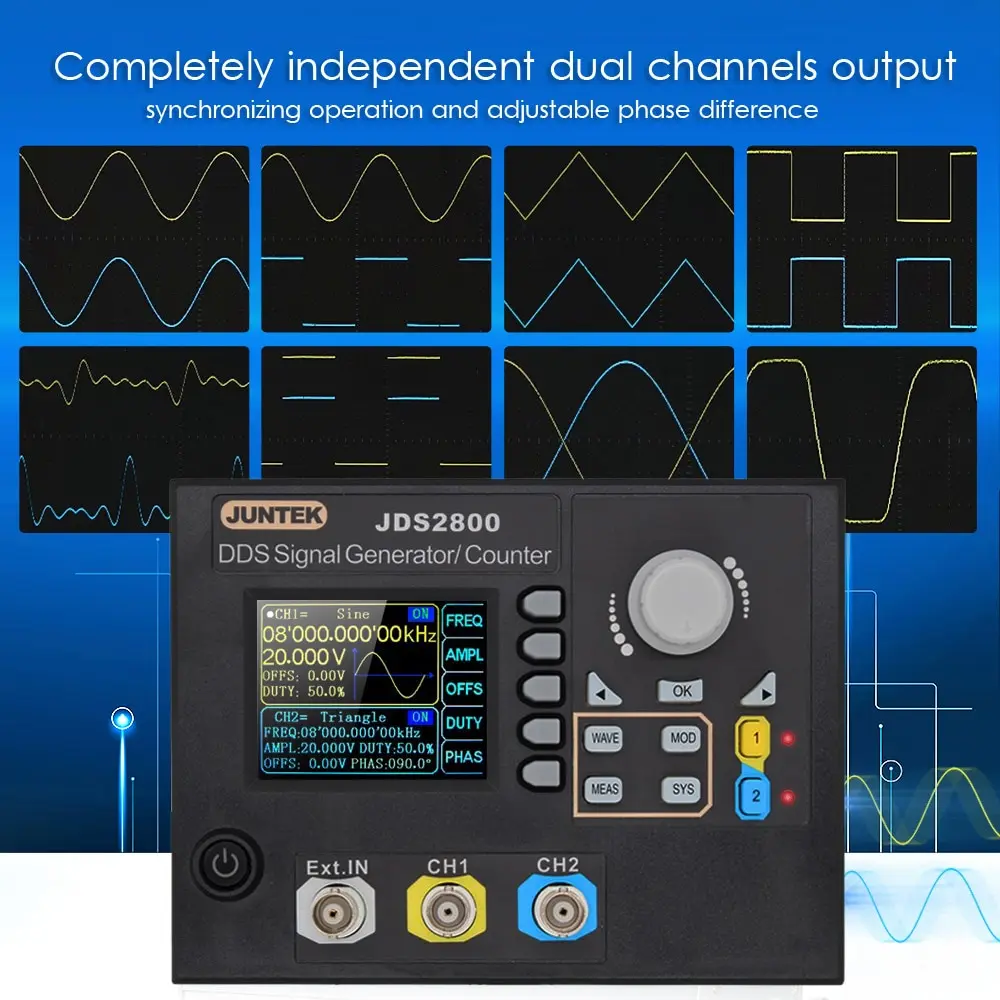

Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл, частотный диапазон 1 Гц ~ 100 МГц.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время. Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
| Частота Технические характеристики: |
|||
| Модель (По желанию) | JDS2800-15M | JDS2800-40M | JDS2800-60M |
| Синус Частотный диапазон |
0 Гц ~ 15 МГц | 0 ~ 40 МГц |
0 ~ 60 МГц |
| Квадратный Диапазон волн | 0 Гц ~ 15 МГц | 0 ~ 25 МГц |
0 ~ 25 МГц |
| Треугольник Диапазон волн | |||
| Пульсовой волны Диапазон | 0 Гц ~ 6 МГц | ||
| Произвольный Диапазон волн | |||
| TTL цифровой сигнал волны | |||
| Прямоугольная волна времени нарастания импульсов | ≤25ns | ≤10ns |
≤10ns |
| Длительность импульса: диапазон регулировки |
100nS-4000 S |
40nS-4000 S |
25nS-4000 S |
| Мин. Частота Разрешение | 0,01 & micro; Гц (0,00000001 Гц) | ||
| Точность частоты | ± 20ppm | ||
| Стабильность частоты | ± 1 ppm/3 часа | ||
| Параметры формы волны | |||

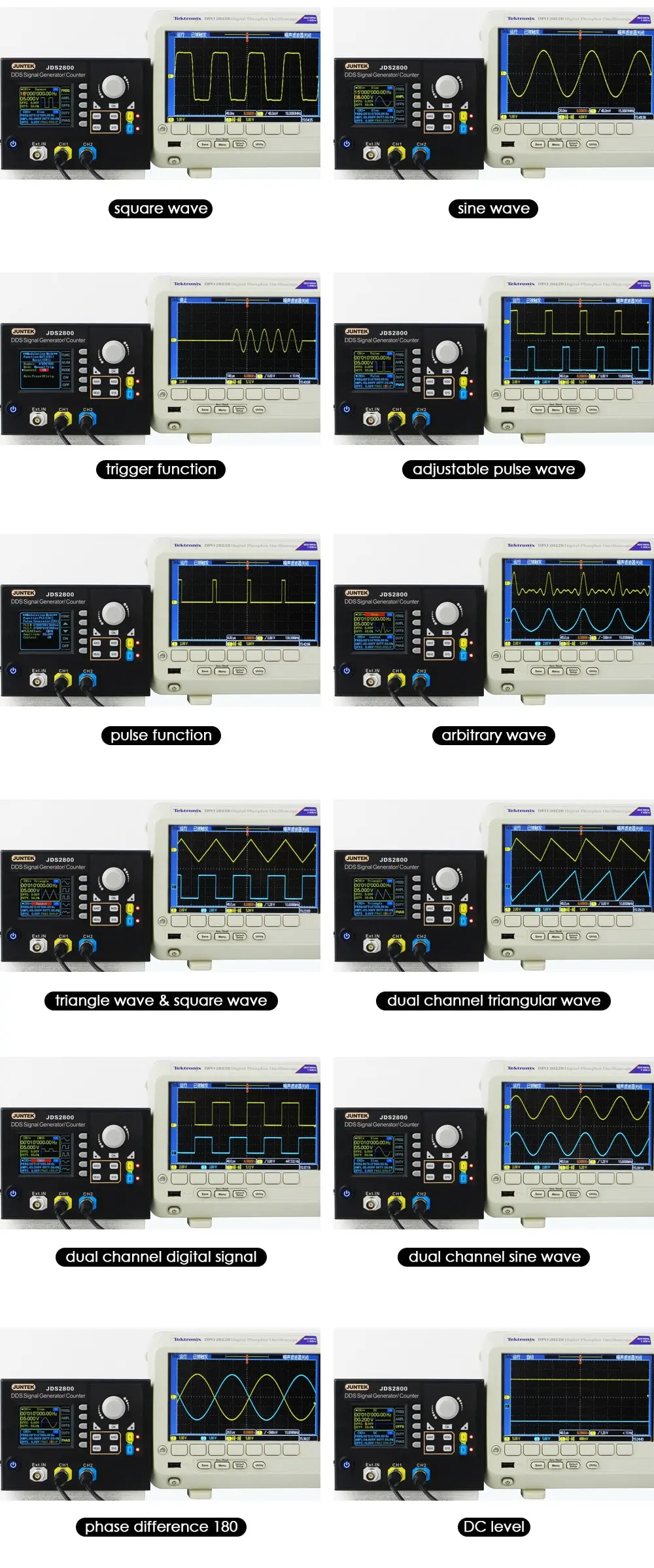

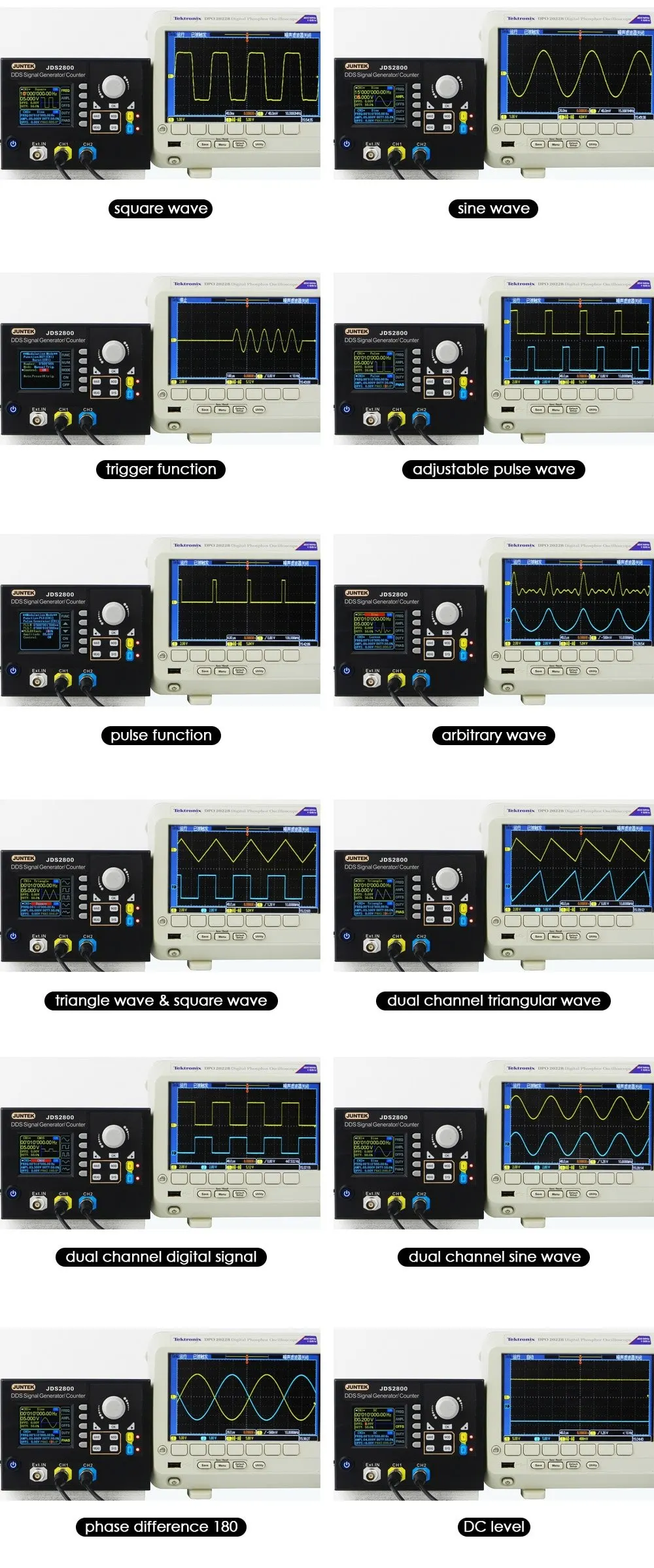

| Типы сигналов | Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, и 60 видов пользовательских сигналов. | ||
| Сигналов длина | 2048 точек | ||
| Сигналов частота дискретизации | 266MSa/s | ||
| Сигналов в вертикальном направлении | 14 бит | ||
| Синусоида | Гармоническое подавление | ≥45dBc (<1 МГц, ≥40dBc (1 МГц ~ 20 МГц) | |
| Суммарный коэффициент гармонических искажений | <0.8% (20 Гц ~ 20 кГц, 0dBm) | ||
| Квадратная и пульсовой волны | Выброс (квадратный) | ≤5% | |
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||
| Пилообразный сигнал | Линейность | ≥98% (0,01 Гц ~ 10 кГц) | |
| Выход Paramaters | |||
| Диапазон амплитуды | Frequency≤10mhz | 10 МГц <frequency≤30mhz | Частота> 30 МГц |
| 2mVpp ~ 20Vpp | 2mVpp ~ 10Vpp | 2mVpp ~ 5Vpp | |
| Разрешение амплитуды | 1mV | ||
| Амплитуда стабильности | ±0. 5%/5 часов | ||
| Амплитудно-это действительно плоский экран | ± 5% (<10 МГц); ± 10% (> 10 МГц) | ||
| Выходного сигнала | |||
| Выходное сопротивление | 50Ω ± 10% (Типичный) | ||
| Защита | Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. | ||
| DC офсетная печать | |||
| Офсетная печать диапазон | Выходная амплитуда> 4 в | 0,4 V <выход amplitude≤4v | 0 <Выходная амплитуде≤0. 44 в |
| -9,99 V ~ 9,99 V | -2,5 V ~ 2,5 V | -0,25 V ~ 0,25 V | |
| Офсетная печать Разрешение | 0,01 V | ||
| Фазы параметры | |||
| Фазы диапазон | 0 ~ 359,9 ° | ||
| Фазы разрешение | 0,1 ° | ||
| TTL/COMS выход | |||
| Низкий уровень | <0,3 V | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Повышение уровня/осеннее время | ≤20ns | ||
| Внешние измерения | |||
| Частотомер | Частотный диапазон | 1 Гц ~ 100 МГц | |
| Точность | Время ворот непрерывно регулируется между 0,01 s ~ 10 s | ||
| Счетчик | Диапазон измерений | 0 ~ 4294967295 | |
| Муфта режим | 2 вида режимов соединения: DC и AC | ||
| Подсчитывая режим | Руководство по эксплуатации | ||
| Входной сигнал диапазон напряжения | 2Vpp ~ 20Vpp | ||
| Длительность импульса: измерение | Разрешение 0,01ns, Макс. 20 s. Измерения времени | ||
| Период измерения | Разрешение 0,01ns, Макс. 20 s. Измерения времени | ||
| Функция развертки | |||
| Развертки канала | CH1 или CH2 | ||
| Тип развертки | Линейная развертка, бревенчатая развертка | ||
| Время развертки | 0,1 s-999,9 s | ||
| Диапазон настройки | Произвольно устанавливается между точкой запуска и точкой остановки | ||
| Развертки направление | Вперед, назад и круглый ход | ||
| Общие параметры | |||
| Дисплей | Тип дисплея | 2,4 "TFT цветной ЖК-дисплей | |
| Хранение и загрузка | Кол-во | 100 групп | |
| Расположение | От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) | ||
| Произвольная волна | Кол-во | От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) | |

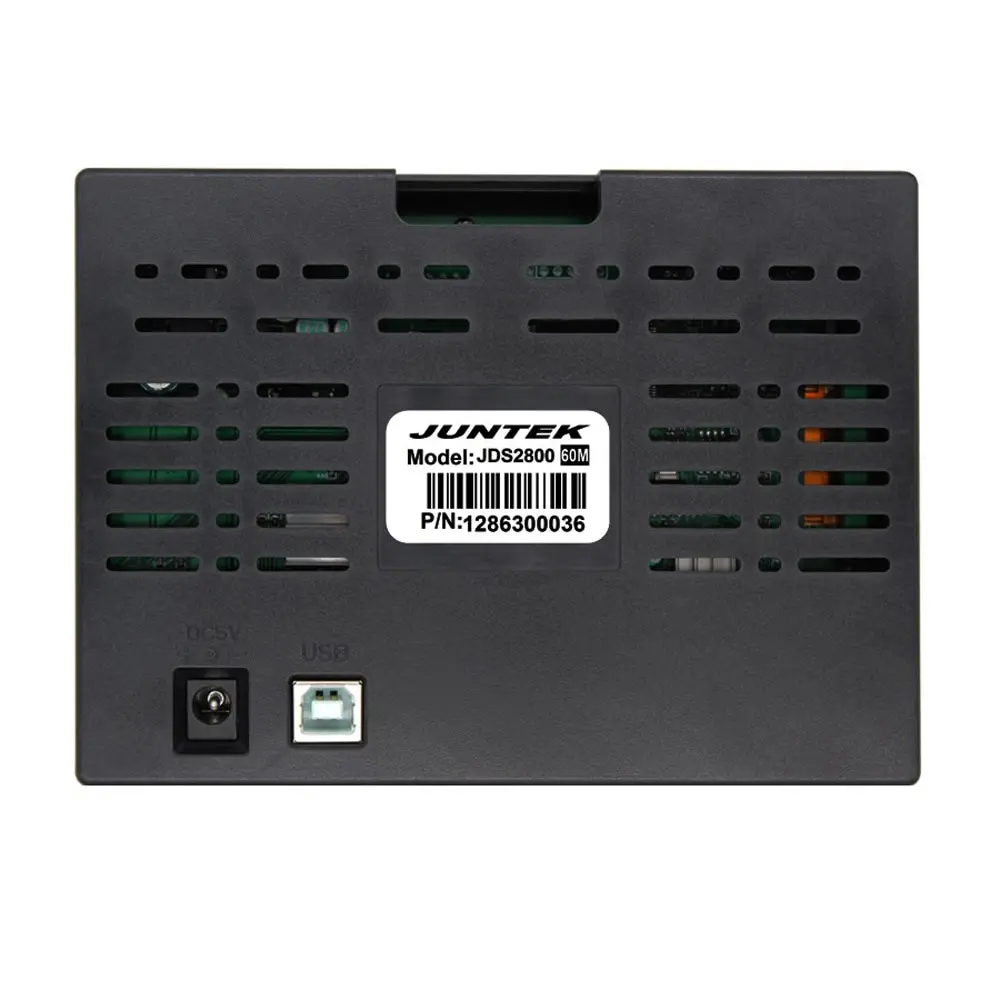

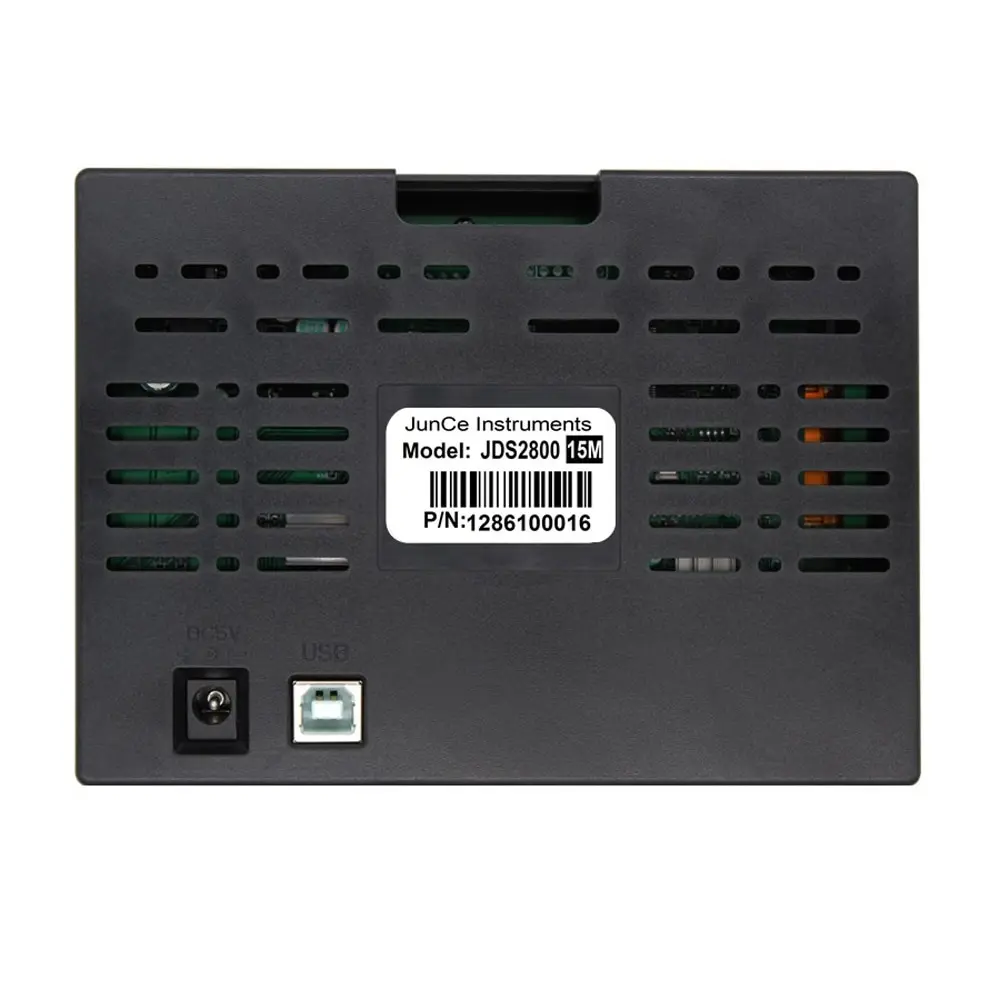

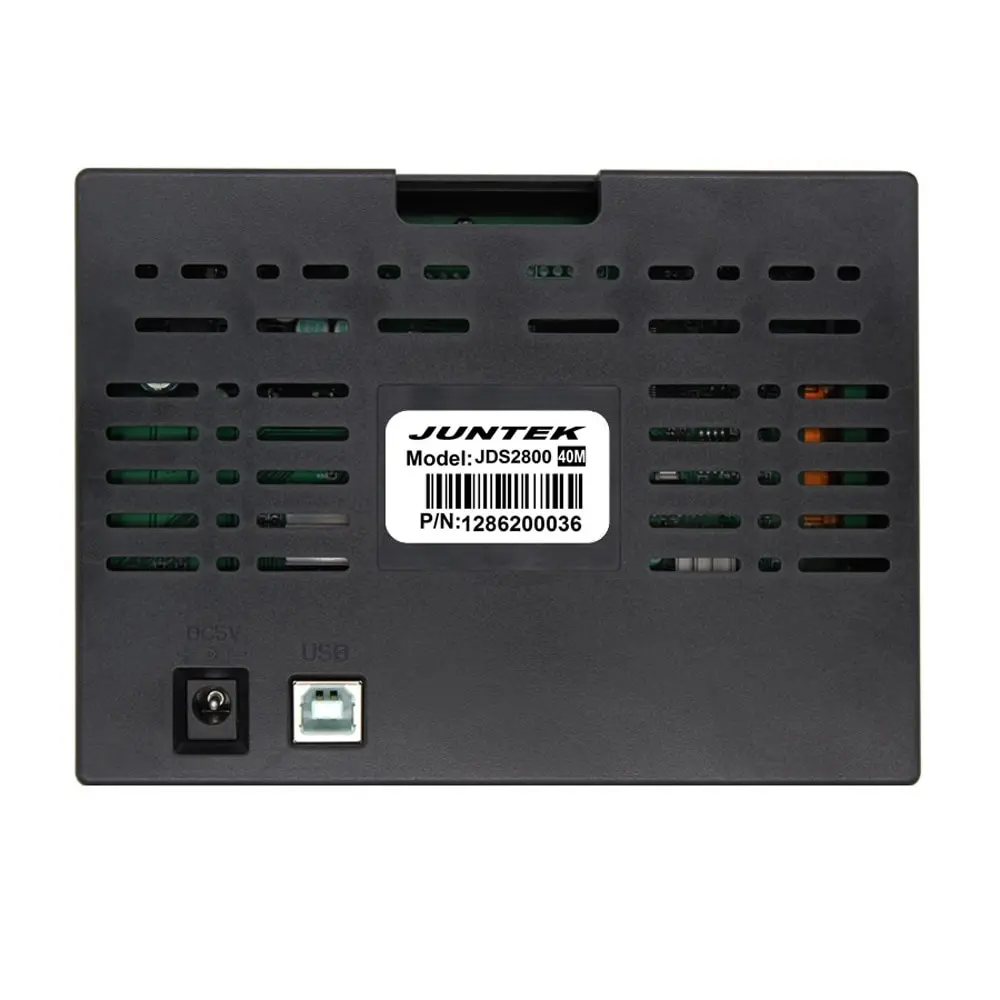

| Интерфейс | Тип интерфейса | Последовательный интерфейс USB | |
| Интерфейс расширения | Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития | ||
| Скорость передачи | Утвердить стандарт 115200bps | ||
| Протокол передачи данных | Использование командной строки, соглашение | ||
| Блок питания | Тип штекера(По желанию) | Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании | |
| Диапазон напряжения | Входное напряжение: 100 ~ 240V ~ 50/60Hz, выход: 5.0V-2.0A |
||
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | ||

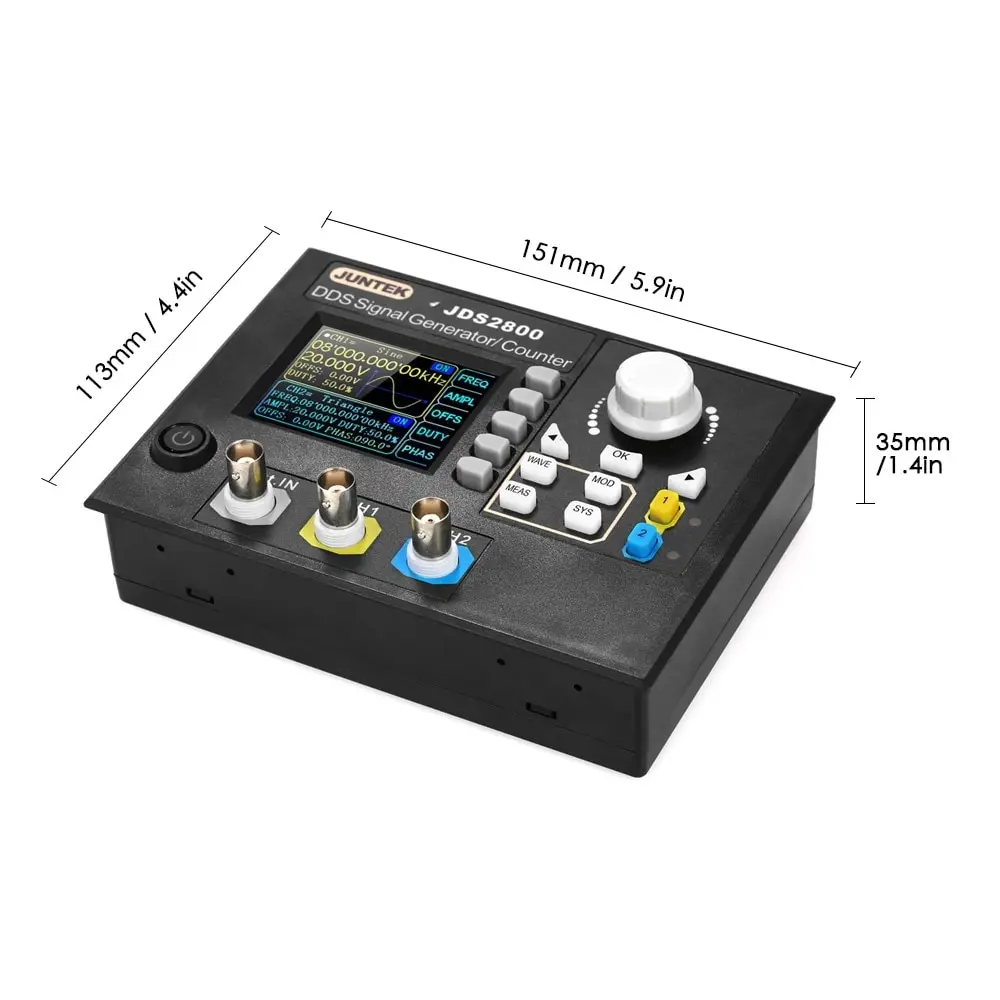

| Размер | 151*113*35 мм/5,9*4,4 * 1.4in | ||
| Вес | 273g/9,6 oz | ||
| Размер упаковки | 22*16*8,5 см/8,7*6,3 * 3.3in | ||
| Вес с упаковкой | 642 г/22,7 унций | ||

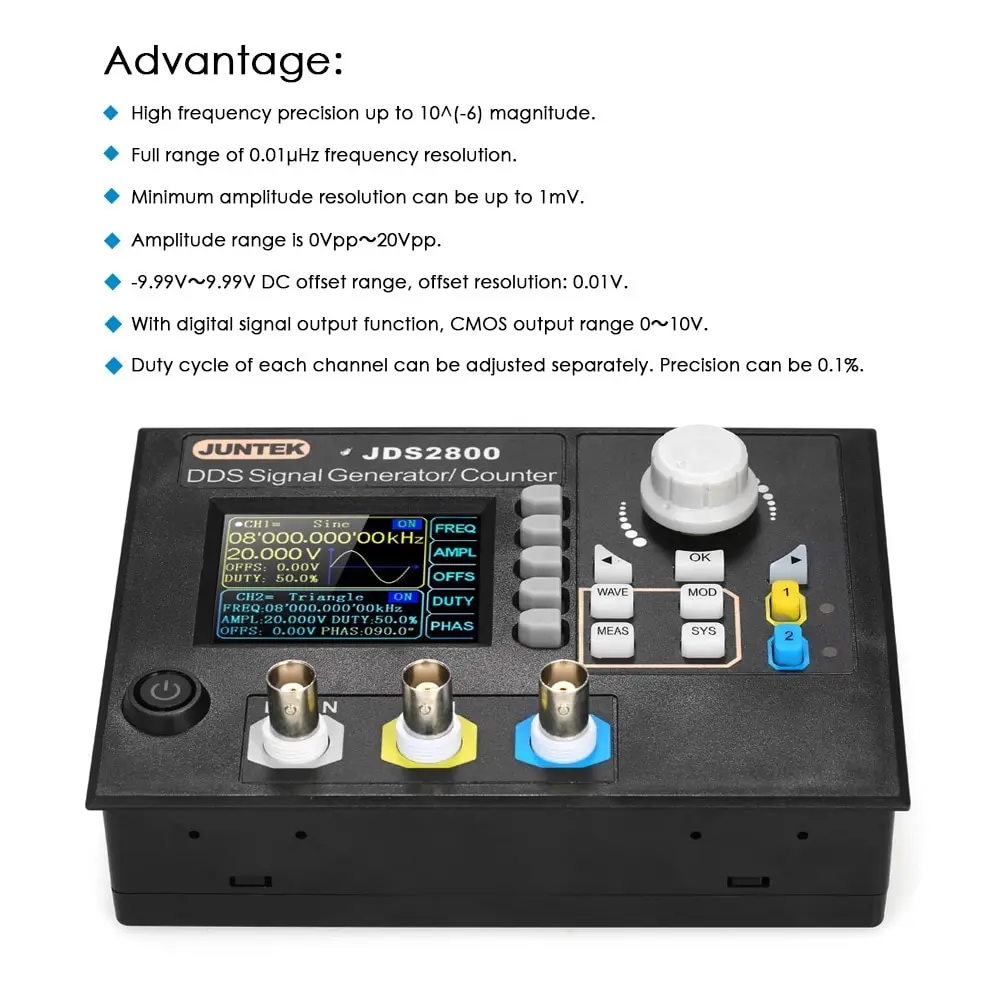

Высокочастотная точность до 10 ^ (-6) величины.
Полный спектр 0,01 μhz частота разрешения.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.
Руководство и программное обеспечение для ПК ссылки для загрузки:
http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator
Технические характеристики:
Материал: ПВХ пластик

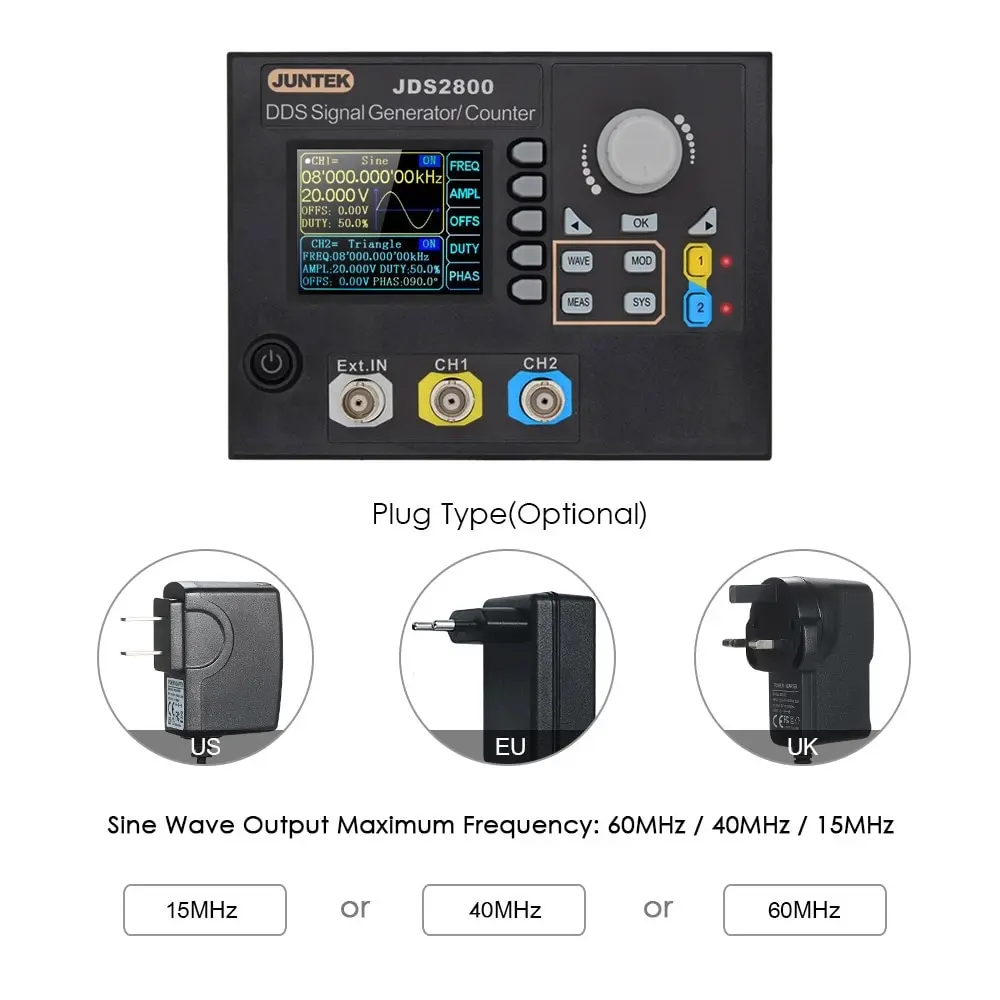

Модель: JDS2800-60M/JDS2800-40M/JDS2800-15M (По желанию)
Синусоидальная Выходная Максимальная частота: 60 МГц/40 МГц/15 МГц
Тип вилки: штепсельная вилка европейского стандарта/штепсельная вилка американского стандарта/штепсельная вилка британского стандарта (По желанию)
Диапазон напряжения: Вход: 100 ~ 240 V 50/60Hz, выход: 5.0V-2.0A

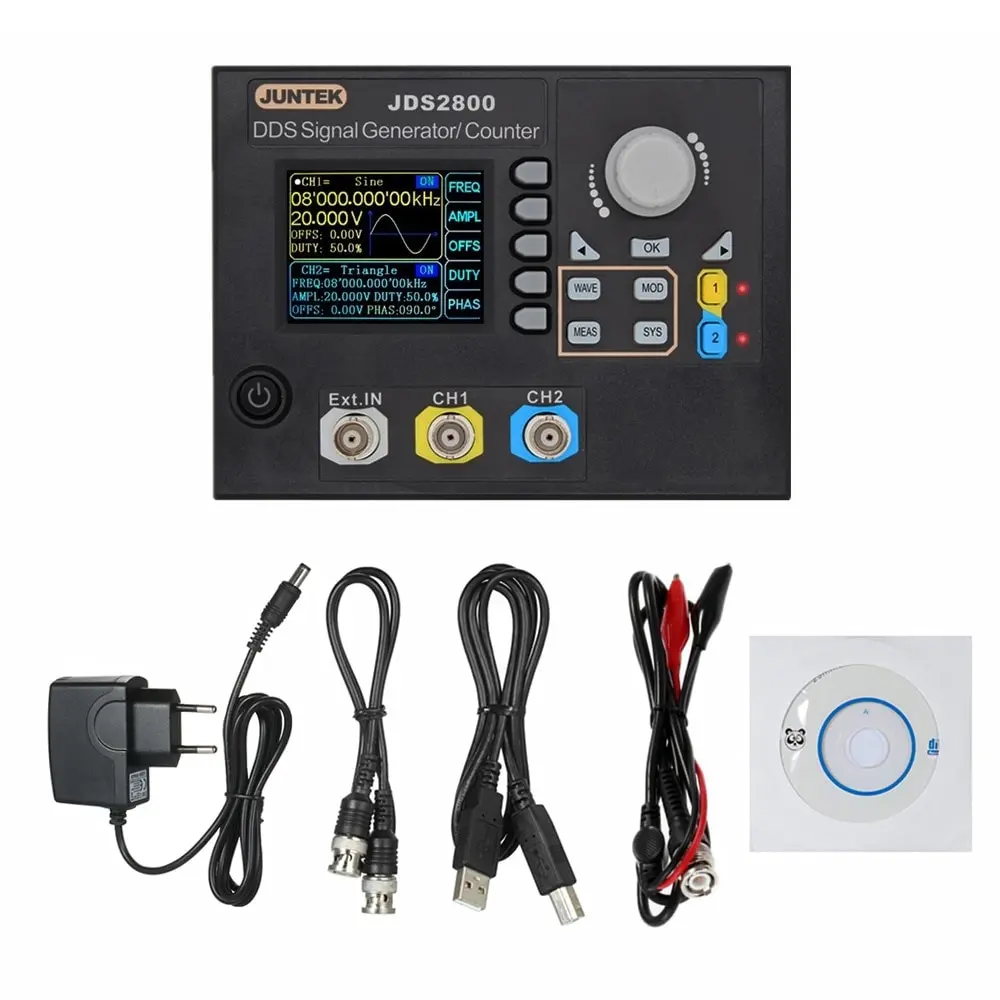

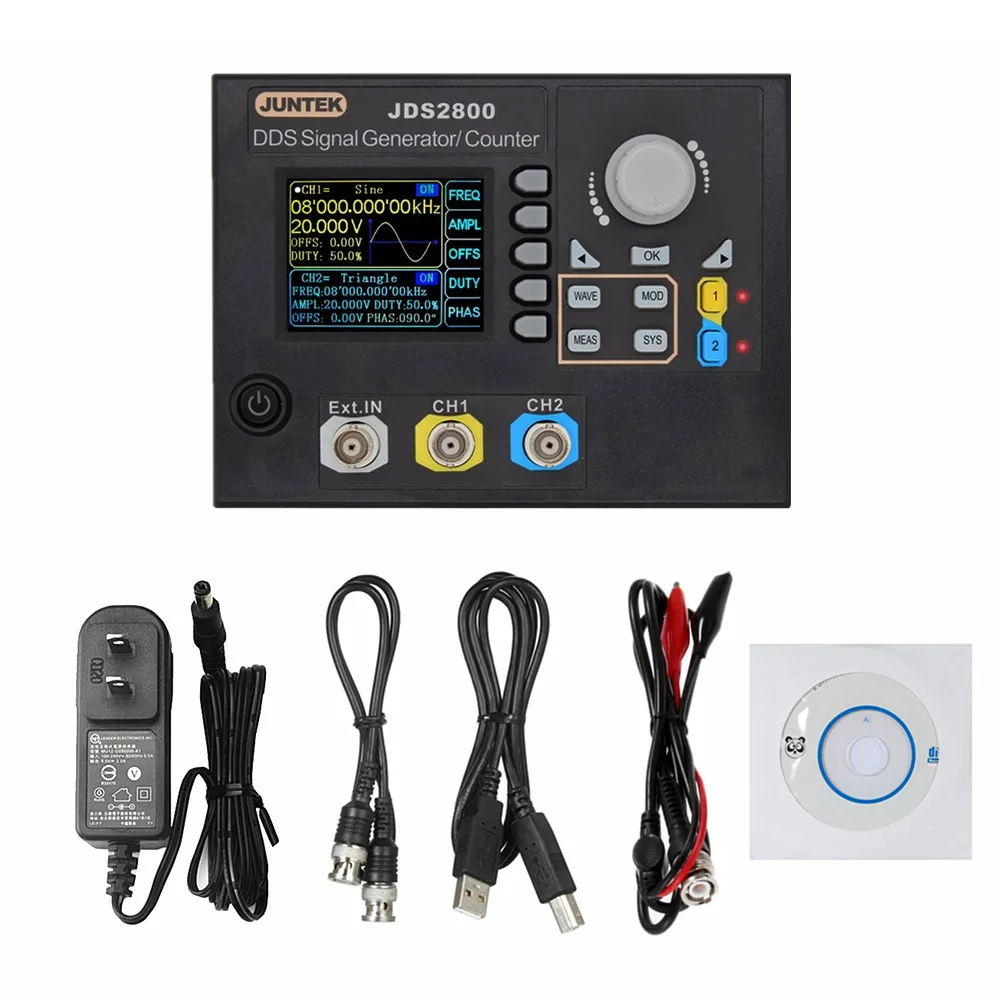

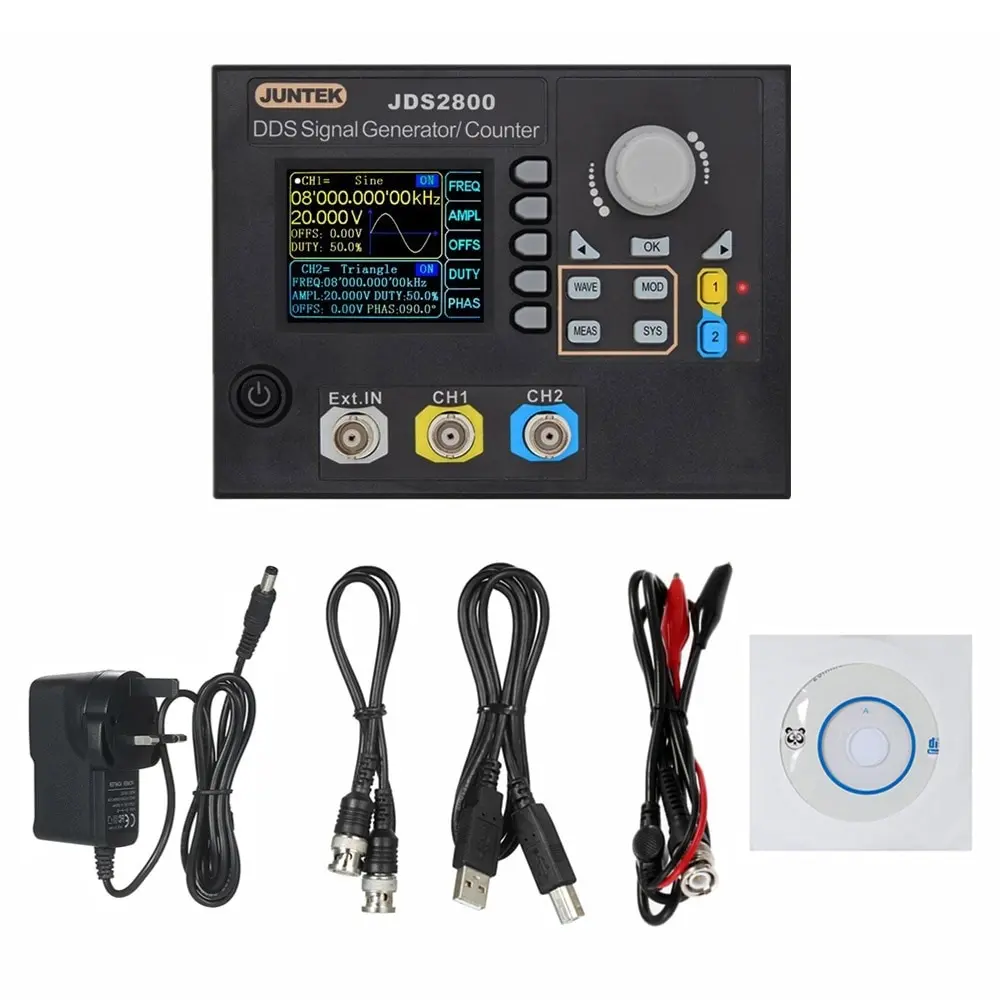

В комплект входит:
1 * DDS генератор сигналов
1 * USB кабель
1 * Руководство пользователя CD
1 * Адаптер питания
1 * кабель BNC
1 * Двойная BNC прямая линия
