300 Вт дисковый бесщеточный двигатель 27N30P полый вал прямой привод плоский

300 Вт дисковый бесщеточный двигатель 27N30P полый вал прямой привод плоский

Двигатель является экспериментальным прототипом продукта диаметром 147 мм. Он изготовлен из высокопроизводительного магнита NdFeB. Он имеет ультра-высокий коэффициент обмотки, чрезвычайно низкое магнитное сопротивление, полый вал и плоскую многополюсную структуру. Имеет большой крутящий момент и плавную регулировку скорости. Деликатный, может использоваться в качестве общего силового прямого привода для устранения редуктора для повышения эффективности работы. Ротор и статор продукта можно установить отдельно. Например, при применении к различным станкам сервопривода с ЧПУ и интеллектуальным роботизированным бумам, ротор может быть непосредственно установлен на винте направляющей, и статор непосредственно установлен на фиксированном конце, чтобы не достичь соединения между двумя. Вал, без привода с физическим контактом. Оболочка изготовлена из акрилового листа (широко известного как “оргстекло”). Он имеет характеристики высокой твердости, хорошей жесткости, стабильного размера и хорошей прозрачности. Он принимает гравировальные и фрезерные технологии ЧПУ с цифровым управлением, чтобы удовлетворить требования низких требований и кратковременных требований к мощности. Для случаев, или в качестве обучающей демонстрационной модели, вы также можете настроить полностью металлический каркас и увеличить мощность в соответствии с силой приложения. Пожалуйста, свяжитесь с нашей службой поддержки клиентов по этому требованию. Этот продукт представляет собой трехфазный синхронный двигатель постоянного магнита, и требуется приобрести адаптированную бесщеточную плату привода двигателя (или 10А или более RC режим). В то же время, это также генератор. При приеме внешней передачи силы (например, гидравлической, ветровой, ручной, беговой дорожки, двигателя Стирлинга и т. д.), он может выводить трехфазную мощность переменного тока, и добавить трехфазный мост выпрямителя, чтобы преобразовать его в постоянный ток. Аккумулятор заряжается. Потому что двигатель прост в конструкции, легко разбирается и собирается, и гибкий в установке и фиксации, он может получить несколько выходной мощности путем многократного коаксиального параллельного соединения. Это хороший выбор для предварительной разработки продукта, DIY производства различных моделей Игрушек и небольших генераторов.

Внешний корпус этого продукта принимает ЧПУ числового управления резки и фрезерования технологии обработки, и поверхность матовая с высокой точностью.Эффективный,Плавная работа, может быть применена в различных случаях, требующих высокого крутящего момента, таких как Серводвигатель с ЧПУ, прямой приводВысокий крутящий моментМотор, PTZ бесщеточный двигатель, электрическая модель автомобиля прямой привод и т. д., или как генератор, добро пожаловать купить. Этот продукт предназначен для полого вала. Винты M3 установлены на передней и задней части вала. Удобно устанавливать Поворотный энкодер на нижней части двигателя. Он может быть применен к интеллектуальным полям, таким как станки и роботы с сервоприводом.

Технические характеристики изделия:
Форма диаметр:147 мм
Ротор Толщина:24 мм
Общая толщина:38 мм
Вращающийся вал:Внутренний диаметр 36 мм
Статор:Диаметр 124 * толщина 10 мм

Номинальная частота вращения:1500Поворота
Предельная скорость:2500 об/мин @ DC24V (Точность подшипника ограничена, не работают на высокой скорости в течение длительного времени, чтобы избежать повреждения двигателя)
Данные обмотки: диаметр провода0,9 мм *12匝
Двигатель KV:104Об/мин/V
Электрика Допустимое напряжение: постоянный ток12-24 V
Максимальная мощность:300 W
Зал фазовый угол:120Степень
Слот пар полюсов:27N30PStar соединение

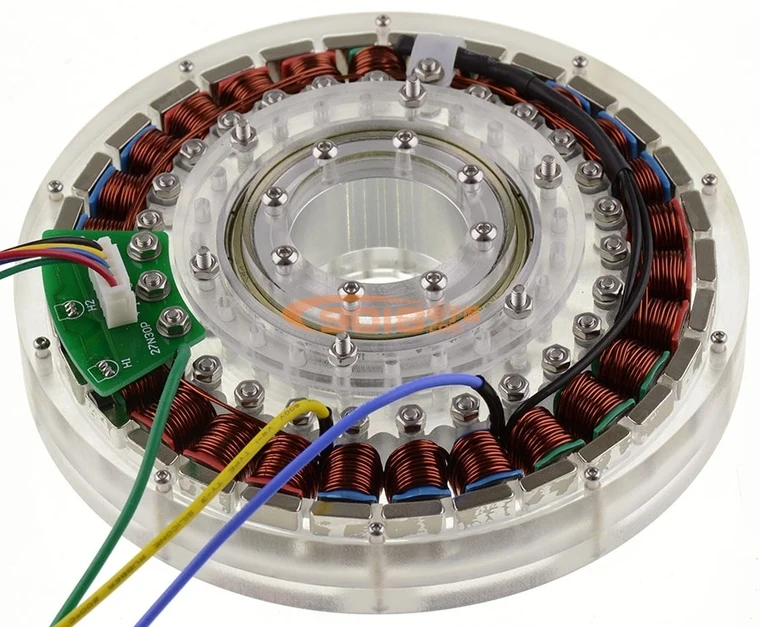

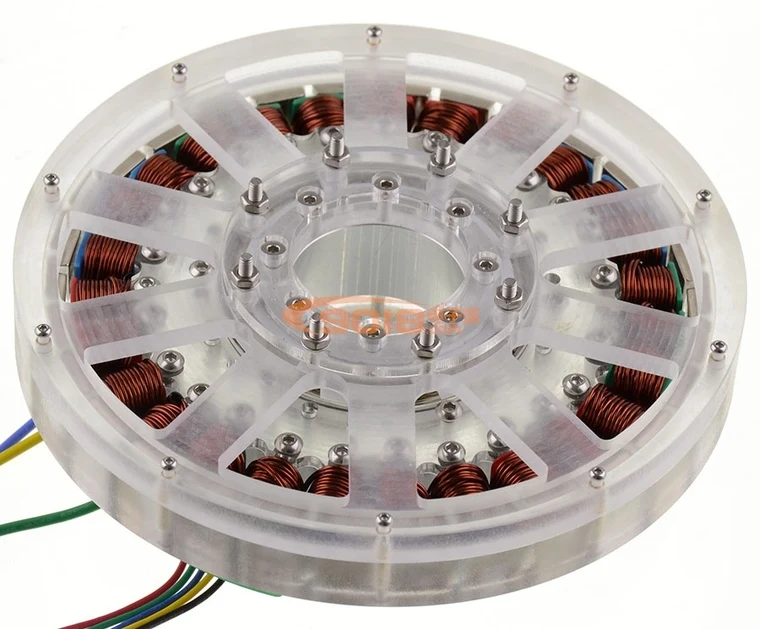

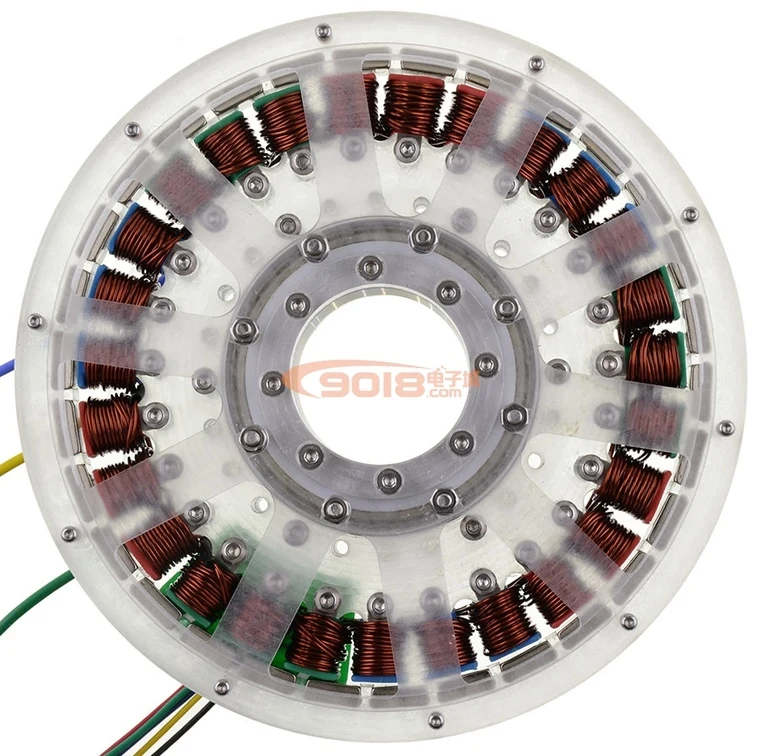

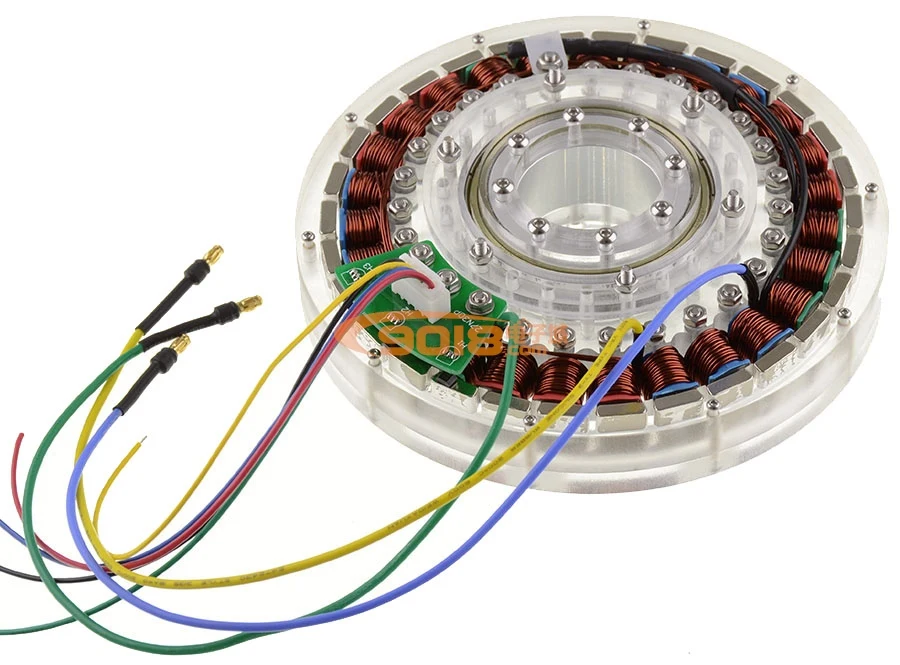

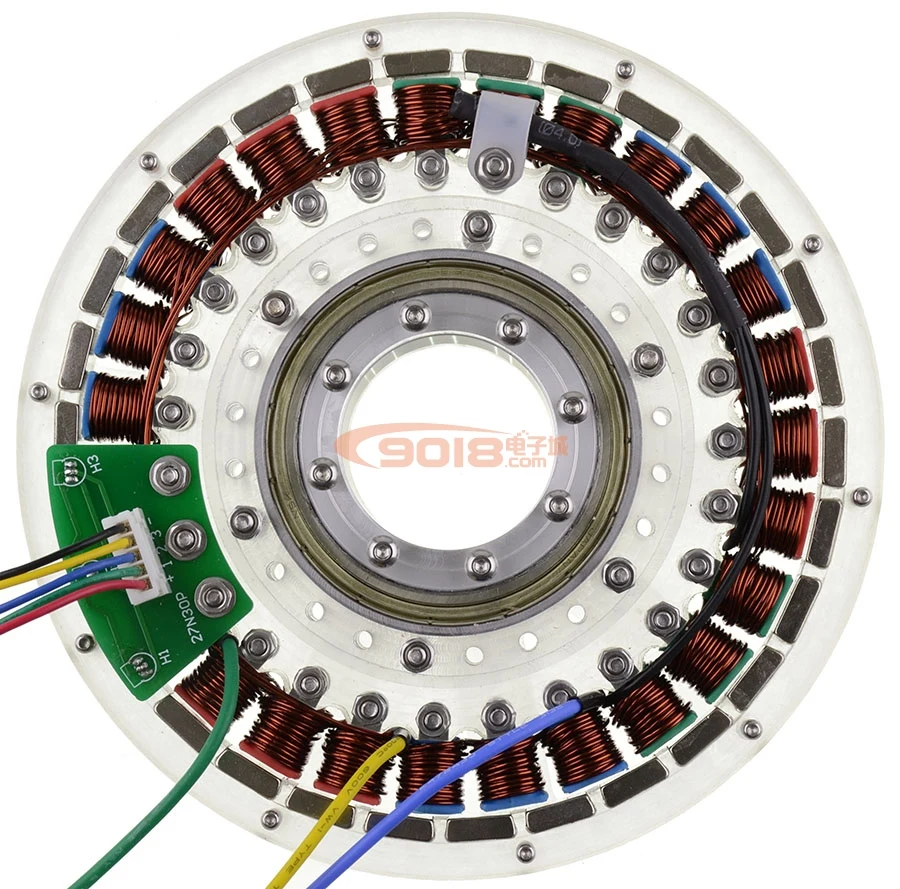

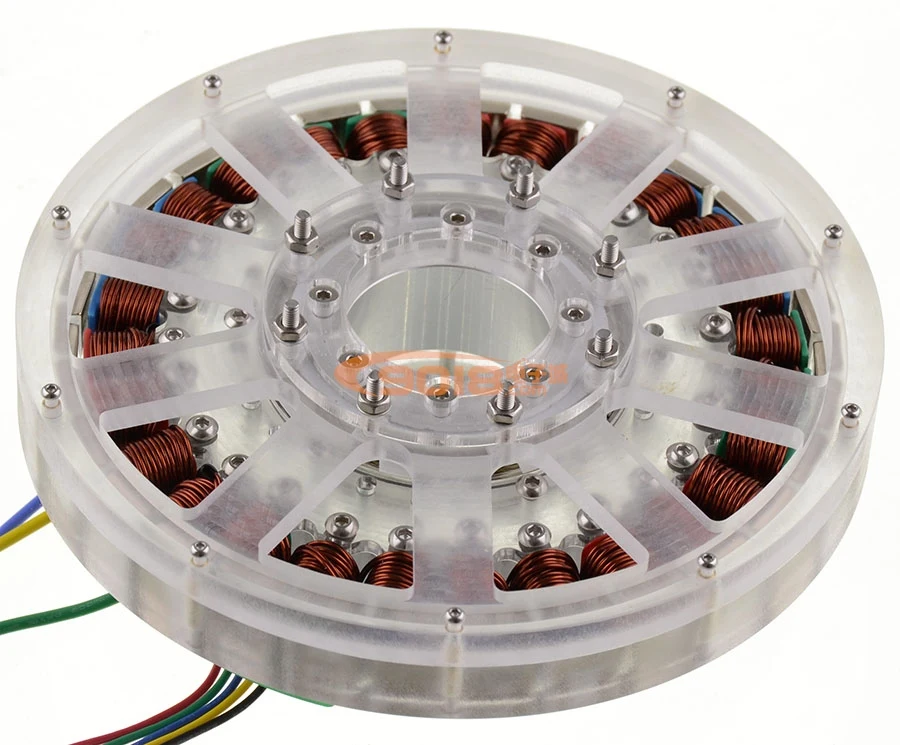

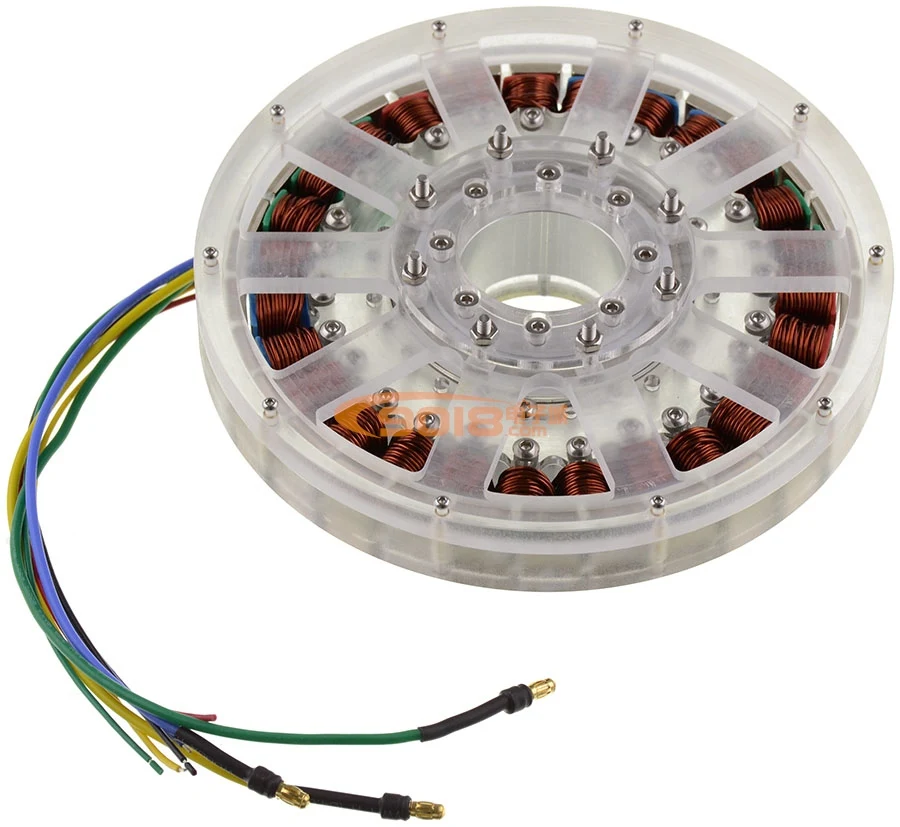

Изображение продукта:
