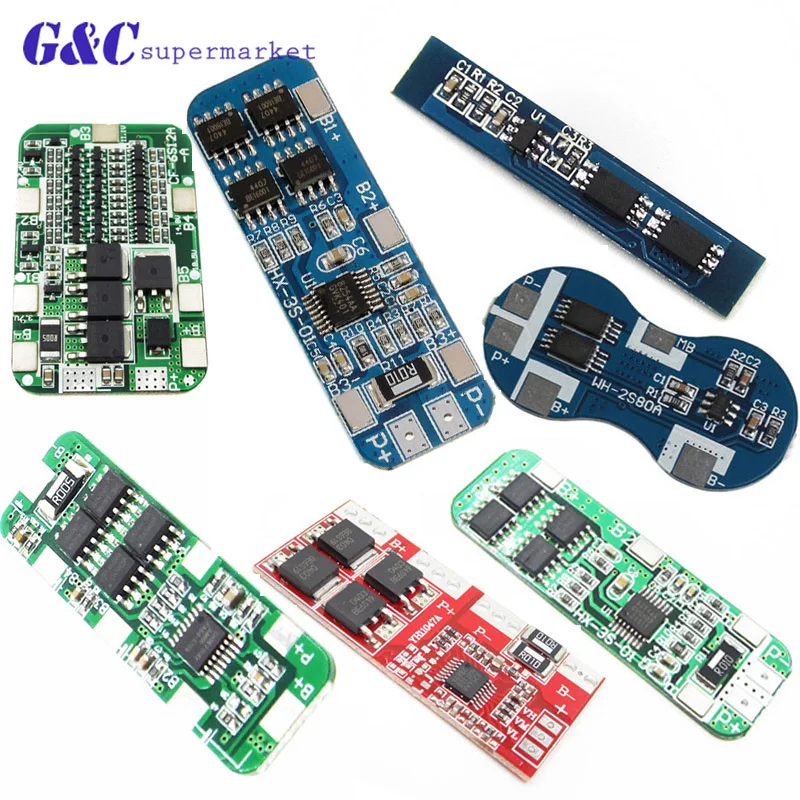

2S 3S 4S литий ионная BMS PCM плата защиты батареи pcm для 18650 ионный

2S 3S 4S литий ионная BMS PCM плата защиты батареи pcm для 18650 ионный

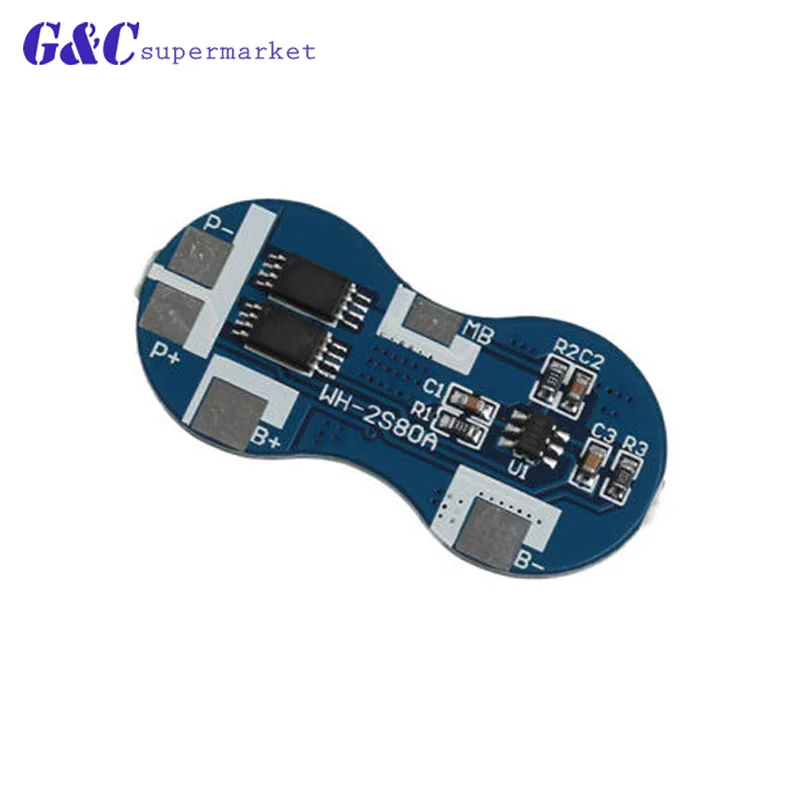

2S 4A 7,4 V
Особенности:

1. Внутренняя установка высокоточной цепи обнаружения волнений

2. Клеммы, соединяемые с зарядным устройством, выдерживают высокое напряжение

3. Внутренняя установка 3-фазной цепи обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки)

4. С помощью трубки MOS можно управлять зарядкой/разрядкой аккумулятора

5. Широкий диапазон рабочих температур:-40 градусов Цельсия ~ 85 градусов Цельсия

6. Низкое потребление тока

Подключение Введение:

1.B +: подключение с положительным аккумулятором

2. МБ: подключение с батареей 1 и батареей 2 соединения

3.B-: подключение с отрицательным аккумулятором

4.P +: подключение с зарядным портом/зарядным портом dis (порт зарядки/порт зарядки dis обычно используются)

5.P-: подключение с зарядным/дисковым зарядным портом отрицательное (порт зарядки/порт зарядки dis обычно используются)

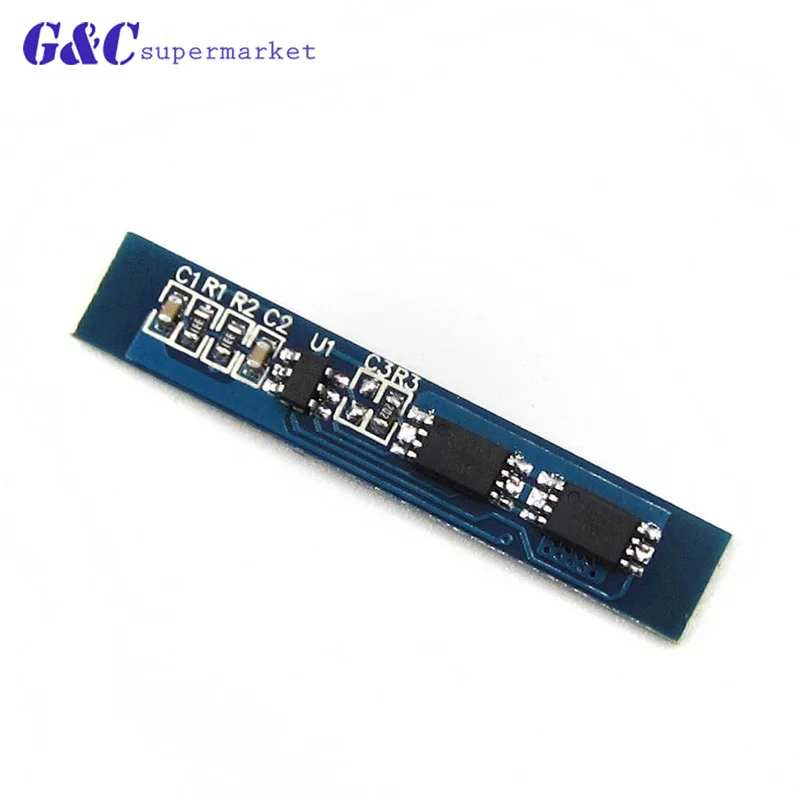

2S 3A 7,4 V 8,4 V
Описание:

Защита от короткого замыкания
Защита от избыточного заряда
Защита от избыточной разрядки
Защита от избыточной силы тока
Защита от перезаряда обнаружения Напряжение: 4,25-4,35 V ± 0,05 V
Защита от разрядки обнаружения Напряжение: 2,3-3,0 V ± 0,05 V
Максимальный рабочий ток: 3A
Переходного тока: 5A
Рабочая температура: -40-50 градусов
Внутреннее сопротивление: менее 45 м Ω
B + B-: интерфейс сердечника батареи
P + P-: разъем аккумуляторной платы
Мб: точка подключения между батареями
B +: аккумулятор V + Положительный
B-: аккумулятор V-отрицательный
P +: выход/зарядка V +
P-: выход/зарядка V-
Размеры: прибл. 36x6x 1 мм/1,42 "x 0,24" x 0,04"

Посылка включает в себя:

1 шт. * 2S литий-ионный аккумулятор 18650 зарядное устройство Защитная плата модуль

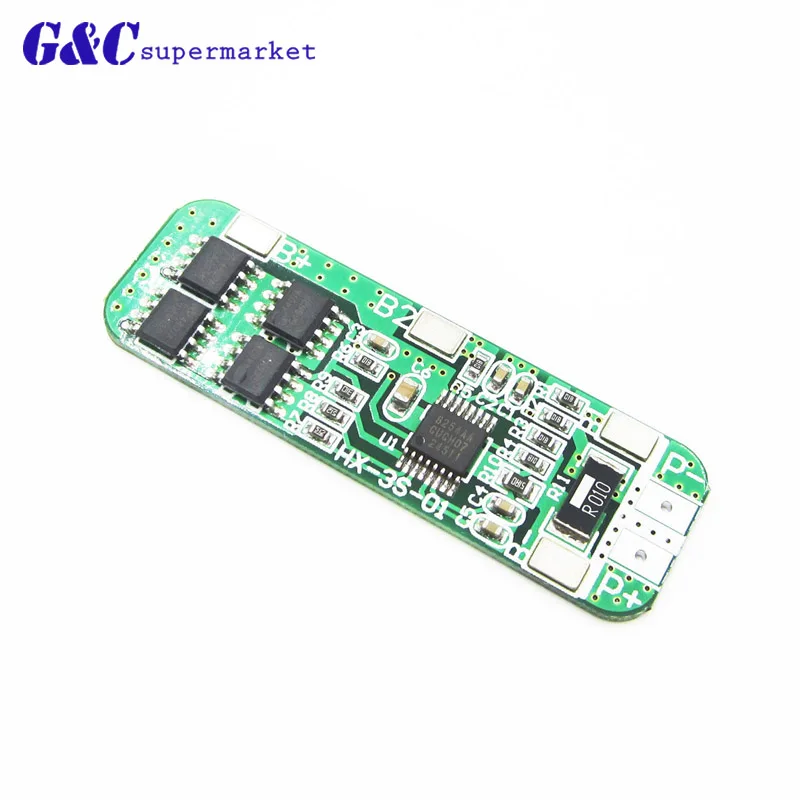

3S 10A 12V
Абсолютно новый
Размеры: approx.50x16x1mm
Максимальный ток разряда: 10A
Защита от перезаряда обнаружения напряжения: 4,25-4,35 V ± 0,05 V
Защита от избыточной разрядки обнаружения напряжения: 2,3-3,0 V ± 0,05 V
Максимальный рабочий ток: 5A-8A
Переходного тока: 9A-10A
Рабочая температура: -40 ~ 50 °
Температура хранения: -40 ~ 80 °
Ток покоя: <6uA
Внутреннее сопротивление: <60 МОм
Услуги срок службы:> 30000 часов

Особенности:
Защита от короткого замыкания.
Защита от избыточного заряда.
Защита от перегрузки.
Защита от избыточной силы тока.
Могут быть применены к различным 3,7 V литиевая core.
Компактный размер и легкий.
Тонкая работа и долговечность.
Обеспечить безопасность аккумуляторной батареи.

Подходит для:

10,8 В (номинальное напряжение полимерного аккумулятора)
11,1 В (18650 или 3,7 в литиевая батарея Номинальное напряжение)
12,6 V (литиевая батарея Полная зарядка напряжения)

Примечание:

Допускается погрешность в 1-5 мм из-за ручного измерения.
Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.

Посылка включен:

1 x Защитная панель литиевой батареи

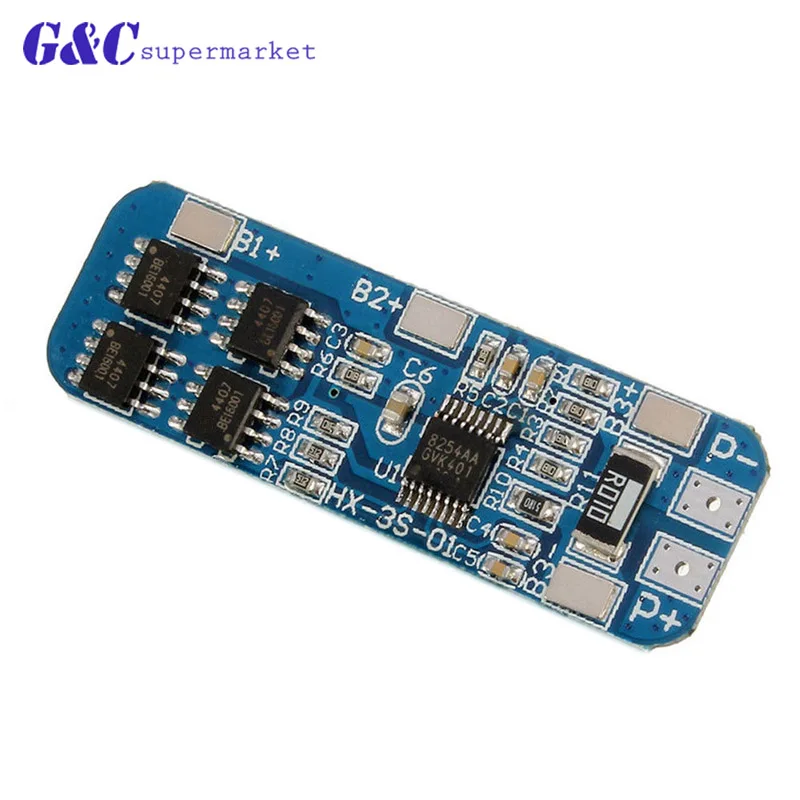

3S 4A-5A
Описание продукта:
Особенности
-Встроенная высокоточная схема обнаружения напряжения.
-Подключите к выводы зарядного устройства с использованием устройства высокого давления.
-Встроенный три цепи обнаружения перегрузки по току (1 по току, 2 по току, короткое замыкание нагрузки)
-Через трубку MOS, она может управлять зарядкой и разрядкой аккумулятора;
-Низкое потребление тока в режиме ожидания

Свойства защитной панели литиевой батареи
Модель: HH - P3-10.8
Напряжение при зарядке диапазон: 4,25-4,35 v ± 0,05 v
Размер: 48*15*1,0 мм
Разрядное напряжение диапазон: 2,5-3,0 V ± 0,05 v
Максимальный рабочий ток: 3A
Рабочая температура: - 40 --- + 50 °
Максимальный мгновенный ток: 4-6A
Условия хранения: - 40 --- + 80 °
Статическое электричество: менее 6 мкА
Срок службы: более 50000 часов
Сопротивление: менее 45 м Ω
Защита от короткого замыкания: может защитить, требуется зарядка

Функция
Подключите литиевый аккумулятор к защитной плате в соответствии с схемой проводки, когда напряжение батареи находится между давлением зарядки и напряжением разряда, и P +, P-зарядка через 1 секунды, выходное напряжение P + и P-такое же, как и напряжение батареи.

Обратите внимание
После правильного подключения к батарее, если нет напряжения для выхода, пожалуйста, используйте зарядное устройство для активации защищенной платы

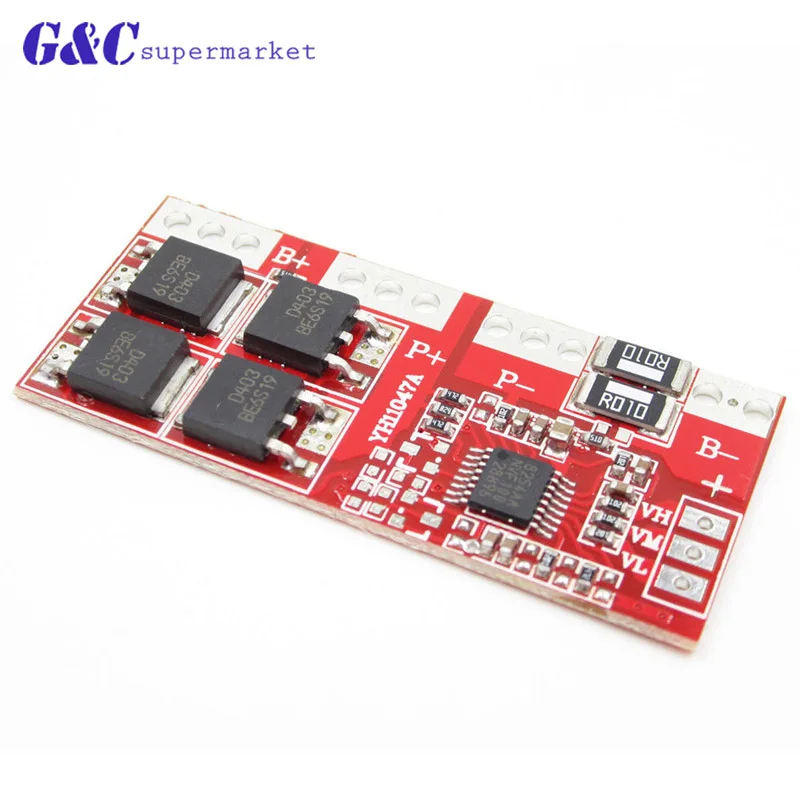

4S 15A
Описание:
1. Наименование модуля: 4 строки литиевая батарея Защитная плата
2. Модульная природа: полимерная литиевая батарея Защитная панель
3. Напряжение обнаружения избыточного заряда: 4,25 ± 0,025 в
4. Защита от перезаряда выпуск напряжение: 4,15 ± 0,05 V
5. Защита от разрядки обнаружения напряжения: 2,50 ± 0,08 V
6. Защита от разрядки напряжение выходного сигнала: 3 ± 0,1 V
7. Перегрузки по току: 20-30A
8. Рабочий ток: 15A (естественное охлаждение: 10A, плюс радиатор: 15A, Максимальный мгновенный ток: 30A)
9. Условия расторжения: Условие защиты, затем автоматическое восстановление, без активации (опциональное зарядное устройство для активации)
10. Основные функции: защита от перезаряда, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току.
11. Рабочая температура: -40 ~ + 85 градусов (высокая температура окружающей среды и, пожалуйста, усиливает излучение)
12. Подключение: сварка выход
13. Размер модуля: 50 мм * 22 мм * 4 мм

Область применения:
Защитная доска может использоваться как Номинальное напряжение 14,4 V, 14,8 V, 16,8 V четыре серии литий-полимерный аккумулятор, четыре серии 18650 литиевые батареи в качестве защиты от избыточного заряда и защита от разрядки, защита от короткого замыкания. Без функции активации в приложении питания для высокого мгновенного тока и в приложении инвертора во избежание ложной защиты от запуска. Таким образом, он будет использовать более удобно.

Примечание: конструкция без деталей на задней части, может быть прикреплена к теплоотводу для обеспечения высокой текущей работы в течение длительного времени.

Посылка включает в себя:
1 шт. * 4S 30A 18650 литиевая батарея Защитная панель

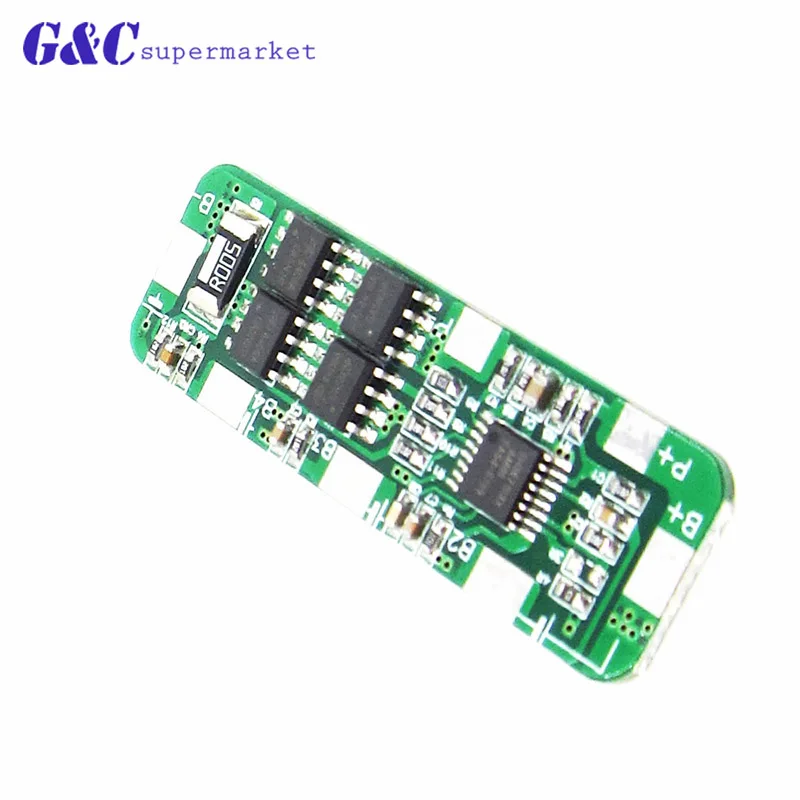

4S 4A-5A
Особенности:

Примечание: Если правильная сварка, Проверьте выход невыхода,
Используйте другие способы для активации зарядки о защитной плате!

Обзор: материнская плата

Основной IC использует оригинальные импортированные компоненты Ricoh.
Перезарядка, разрядка, Перегрузка по току, защита от короткого замыкания,
Для различные возможности в различных формах 3,7 V литиевые батареи.
Япония Seiko защита IC, VISHAY, AOS, IR и другие высококачественные MOSFET, FR-4
Низкий температурный коэффициент пластины, дизайн, тонкая работа, тестирование и комплексное.
Компактный, подходит для многих требований высокой степени интеграции,
Недорогие приложения для удовлетворения широкого спектра требований к производительности
Для обеспечения абсолютной безопасности и надежности аккумуляторной батареи.

Описание устройства защитной платы:
Компоненты для японского чипа защиты Seiko S-8254AAG; Подлинная Bandai America AO4407 * 2 шт.;
Защита чипа, а также серии Ricoh R5431.

Характеристики платы защиты литиевой батареи:
Модель: HH-P3-10.8
Размеры: 48*15*1,0 мм
Напряжение при зарядке диапазон: 4,25-4,35 v ± 0,05 v
Защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 v ± 0,05 v
Рабочая температура: -40 --- + 50 c
Условия хранения: -40 -- + 80 c
Максимальный рабочий ток: 4-5A
Максимальный мгновенный ток: 6-7A
Ток покоя: менее 6uA
Сопротивление: менее 45 МОм
Эффективный срок службы: более 50000 часов
Защита от короткого замыкания: защита, требуется восстановление после перезарядки
Подходит для: 4 упаковок 18650 литиевых батарей 14,8 в 16,8 в

Основные функции и особенности: защита от перезарядки, защита от перегрузки,
Защита от короткого замыкания, защита от перегрузки по току.

Защитная пластина с использованием японской аккумуляторной литиевой батареи Ricoh с защитой от фосфата железа;

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтных устройств;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки);

4) транзистор MOS может управляться зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.

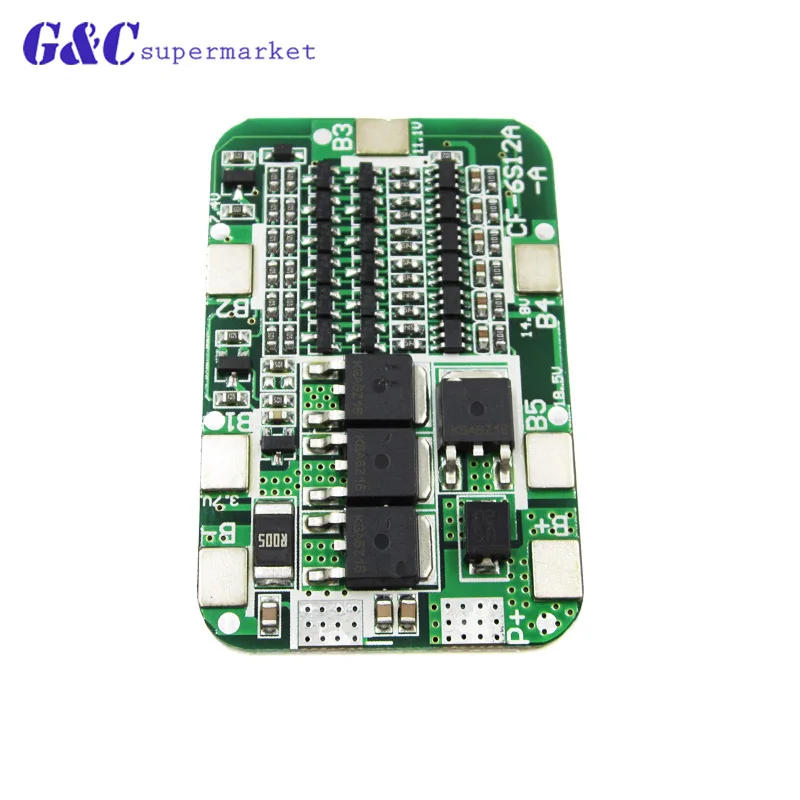

6S 15A 24V
Абсолютно новый
Размер: approx.50 * 30*2 мм
Максимальный ток разряда: 15а
Мгновенный ток разряда: 25A
Напряжение при зарядке: 25,5 V
Ток зарядки: 15А (макс.)
Защита от перезаряда обнаружения напряжения: 4,28 ± 0,05 V
Защита от избыточного заряда благодаря задержки: 0,1 S
Защита от перезаряда выпуск напряжение: 4,08 ± 0,05 V
Защита от разрядки обнаружения напряжения: 2,55 ± 0,08 V
Переразряда задержки обнаружения: 0,1 S
В переразряда выпуск напряжение: 2,9 ± 0,1 V
Напряжение обнаружения перегрузки по току: 150 мВ
Задержка обнаружения перегрузки по току: 9 мс
Ток защиты от перегрузки по току: 30 ± 3 А
Состояние защиты от перегрузки по току: отключите нагрузку
Задержка обнаружения короткого замыкания: 250US
Состояние защиты от короткого замыкания: Отключение отрицательного открытия
Сопротивление проводимости основной цепи: ≤ 20 МОм
Рабочий ток: ≤ 30uA
Ток сна (аккумулятор при разрядке) ≤ 10uA
Диапазон температур: -30 / + 80 °

Особенности:
Тонкая работа и долговечность.
Для перезаряжаемой (обычно относится к литиевой батарее) от защиты интегральной платы. Литиевая батарея (перезаряжаемый тип), поэтому требуется защита.
Поскольку сам литиевый аккумулятор определяет, что сам материал не может быть перезаряда, перегрузки по току, короткого замыкания и сверхвысокой температуры заряда и разряда, таким образом, литиевые компоненты литиевых батарей всегда будут следовать защитному резистору с отборным резистором и предохранителем тока.

Примечание:
Допускается погрешность в 1-5 мм из-за ручного измерения.
Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.

Посылка включает в себя:

1 шт. 6S15A литиевая Защитная панель
