Характеристики
Двухканальный DDS генератор сигналов с цифровым управлением частоты 40 МГц
История изменения цены
*Текущая стоимость 7 606,04 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 9051.90 руб. | 9504.7 руб. | 9277.5 руб. |
| Feb-23-2026 | 8975.33 руб. | 9424.98 руб. | 9199.5 руб. |
| Jan-23-2026 | 7530.54 руб. | 7907.76 руб. | 7718.5 руб. |
| Dec-23-2025 | 8823.18 руб. | 9264.78 руб. | 9043.5 руб. |
| Nov-23-2025 | 7682.31 руб. | 8066.68 руб. | 7874 руб. |
| Oct-23-2025 | 8671.64 руб. | 9105.77 руб. | 8888 руб. |
| Sep-23-2025 | 8595.94 руб. | 9025.6 руб. | 8810 руб. |
| Aug-23-2025 | 8519.42 руб. | 8945.48 руб. | 8732 руб. |
| Jul-23-2025 | 8443.4 руб. | 8865.66 руб. | 8654 руб. |
Описание товара

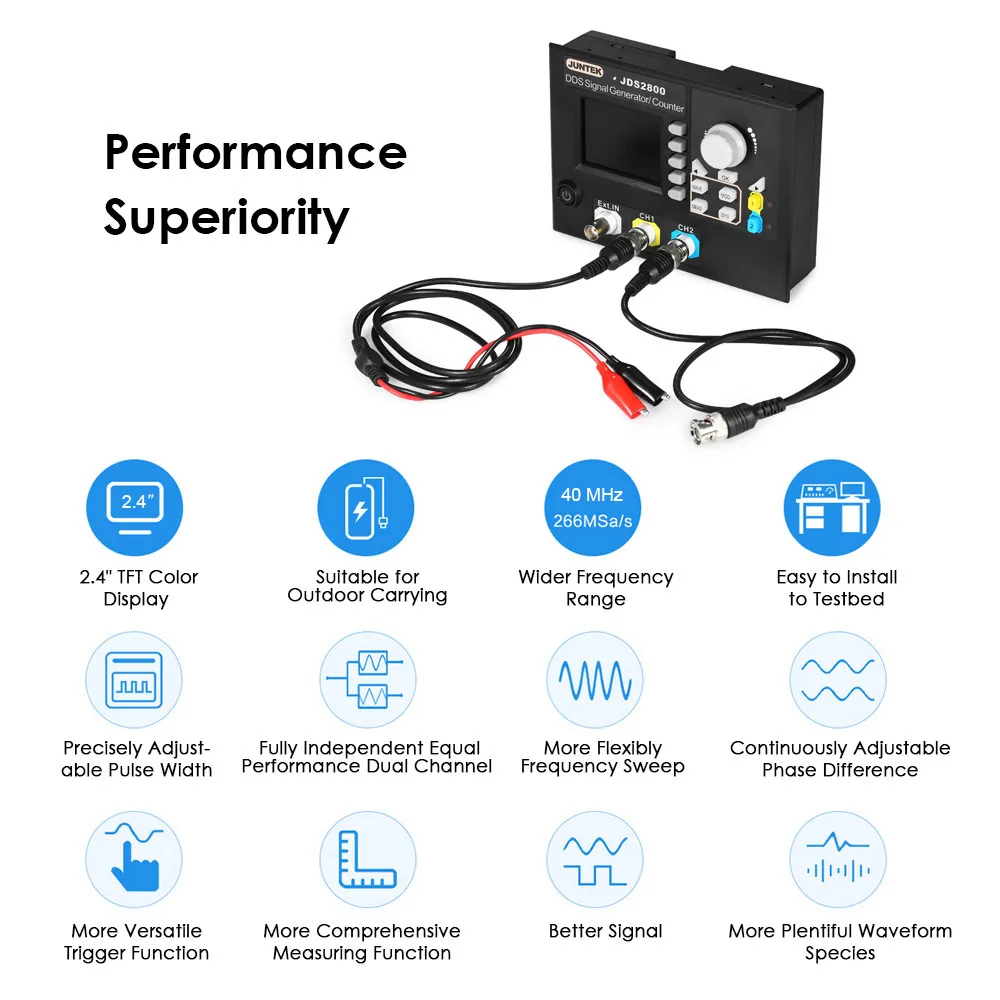

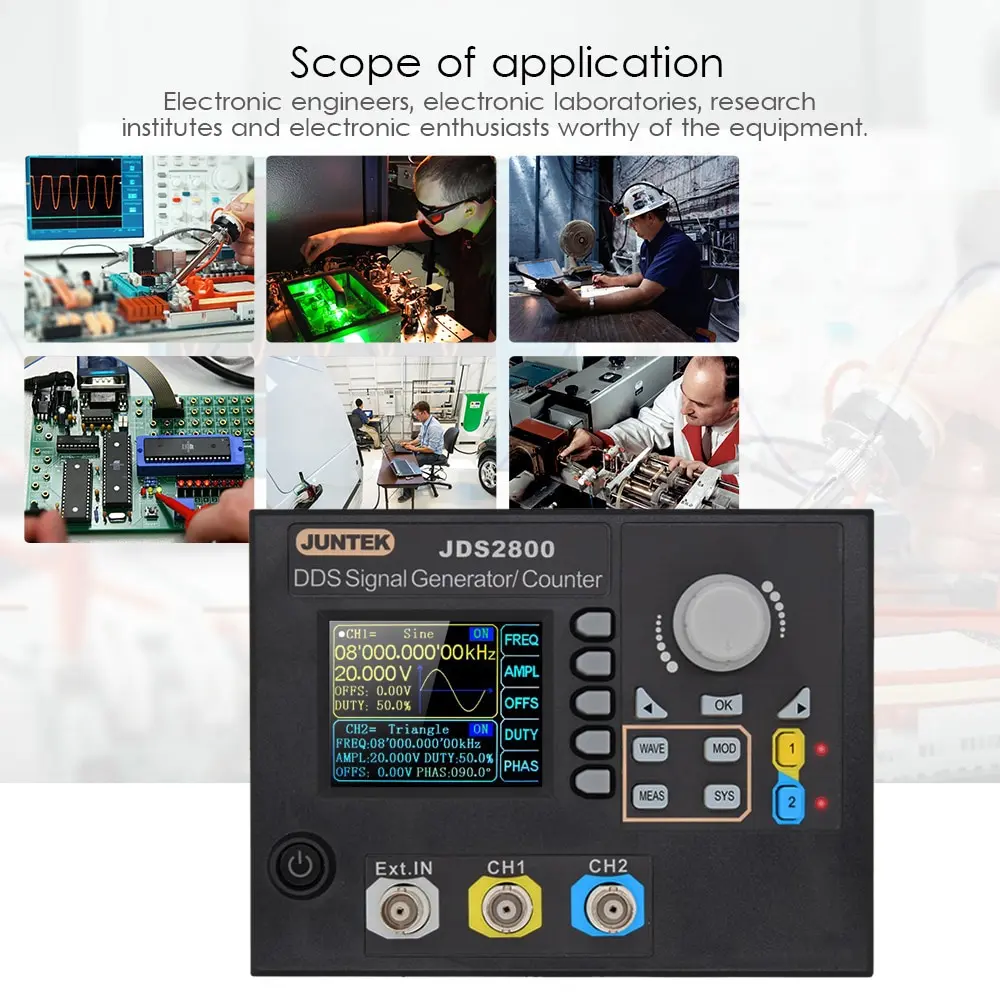

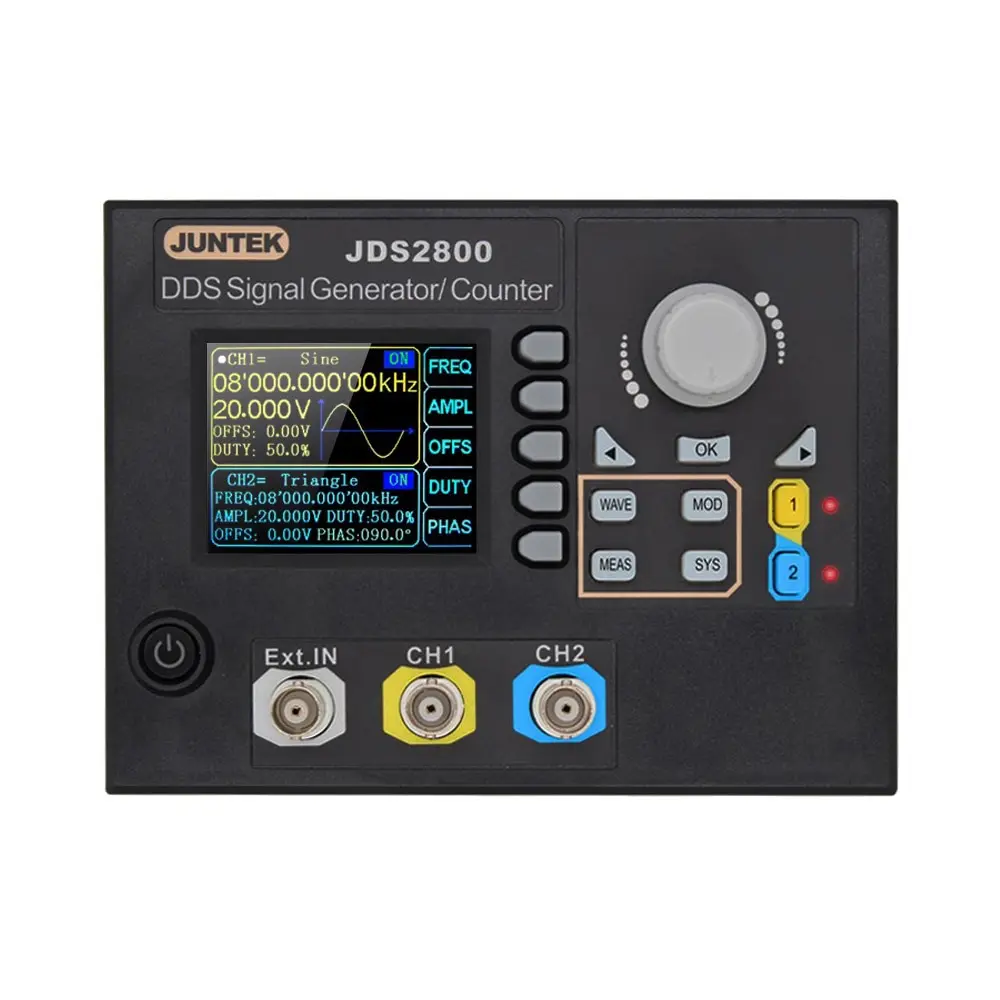

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
Особенности:
Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, воспроизводить шаблоны пользовательской формы волны.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл, частотный диапазон 1 Гц ~ 100 МГц.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время. Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
| Характеристики частоты: |
|||
| Модель (Опционально) | JDS2800-15M | JDS2800-40M | JDS2800-60M |
| Синусоидальный Частотный диапазон |
0 Гц ~ 15 МГц | 0 ~ 40 МГц |
0 ~ 60 МГц |
| Квадратный Диапазон волн | 0 Гц ~ 15 МГц | 0 ~ 25 МГц |
0 ~ 25 МГц |
| Треугольный Диапазон волн | |||
| Диапазон импульсной волны | 0 Гц ~ 6 МГц | ||
| Диапазон произвольных волн | |||
| TTL цифровая сигнальная волна | |||
| Квадратное время подъема волны | ≤ 25 нс | ≤ 10 нс |
≤ 10 нс |
| Диапазон регулировки ширины импульса |
100nS-4000 S |
40nS-4000 S |
25nS-4000 S |
| Минимальное разрешение частоты | 0,01 & микро; Гц (0,00000001 Гц) | ||
| Точность частоты | ± 20 ppm | ||
| Стабильность частоты | ± 1 ppm/3 часа | ||
| Параметры формы волны | |||

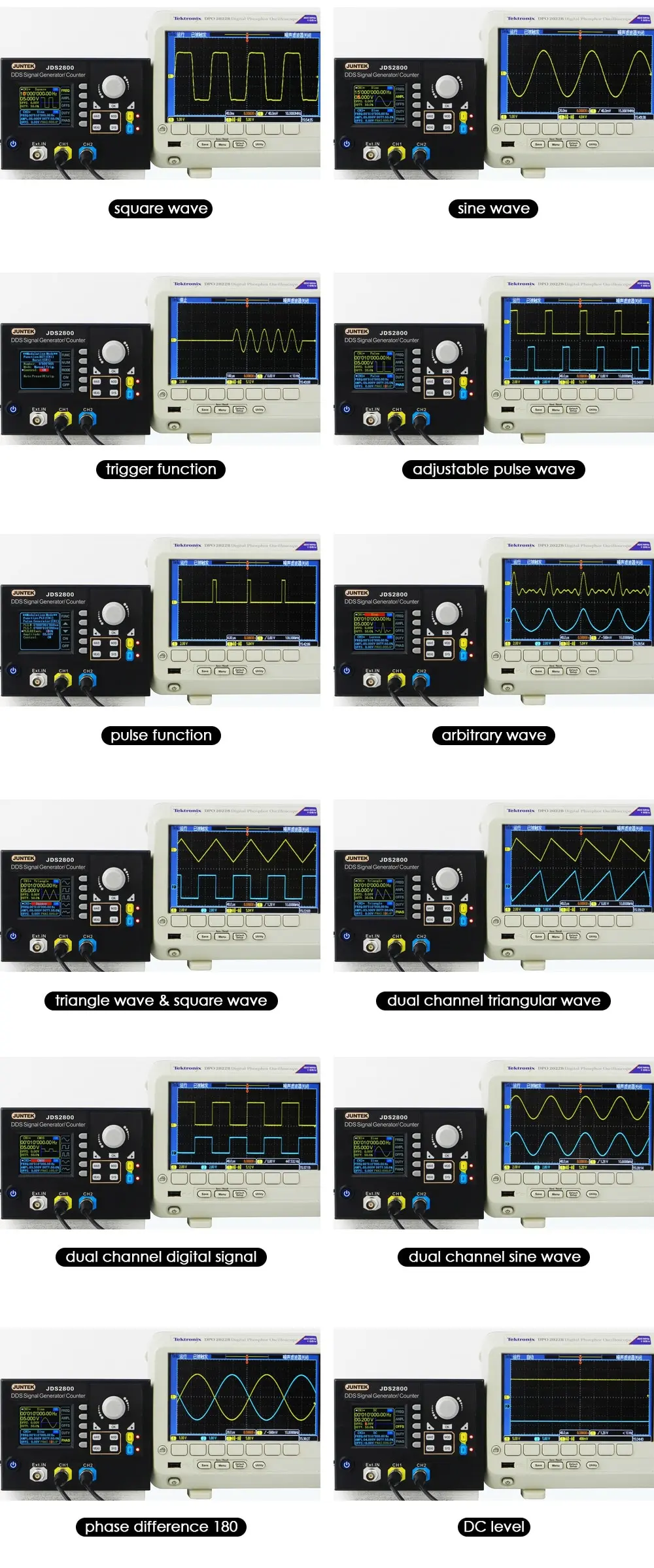

| Типы сигналов | Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse и 60 видов пользовательских сигналов. | ||
| Длина волны | 2048 точек | ||
| Частота дискретизации формы волны | 266MSa/s | ||
| Вертикальное разрешение формы волны | 14 бит | ||
| Синусоидальная волна | Гармоническое подавление | ≥ 45 дбк (<1 МГц, ≥ 40 дбк (1 МГц ~ 20 МГц) | |
| Полное гармоническое искажение | <0.8% (20 Гц ~ 20 кГц, 0dBm) | ||
| Квадратная и импульсная волна | Overshoot (квадрат) | ≤ 5% | |
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||
| Пилообразная волна | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |
| Выходные параметры | |||
| Амплитудный диапазон | Частота вращения ≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц |
| 2 mVpp ~ 20Vpp | 2 mVpp ~ 10Vpp | 2 mVpp ~ 5Vpp | |
| Разрешение амплитуды | 1МВ | ||
| Амплитудная стабильность | ± 0.5%/5 часов | ||
| Амплитудная плоскостность | ± 5% (<10 МГц); ± 10% (> 10 МГц) | ||
| Сигнал на выходе | |||
| Выходное сопротивление | 50Ω ± 10% (Типичный) | ||
| Защита | Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. | ||
| Смещение постоянного тока | |||
| Диапазон смещения | Выходная амплитуда> 4 в | 0,4 в <Выходная амплитуде≤ 4 в | 0 <Выходная амплитуде≤ 0,44 в |
| -9,99 В ~ 9,99 в | -2,5 В ~ 2,5 В | -0,25 В ~ 0,25 В | |
| Офсетное разрешение | 0,01 В | ||
| Параметры фазы | |||
| Диапазон фаз | 0 ~ 359,9 ° | ||
| Разрешение фазы | 0,1 ° | ||
| TTL/COMS выход | |||
| Низкий уровень | <0,3 в | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Повышение уровня/осеннее время | ≤ 20 нс | ||
| Внешние измерения | |||
| Измеритель частоты | Частотный диапазон | 1 Гц ~ 100 МГц | |
| Точность | Время ворот непрерывно регулируется между 0,01 s ~ 10 s | ||
| Счетчик | Диапазон подсчета | 0 ~ 4294967295 | |
| Режим соединения | 2 вида режимов соединения: DC и AC | ||
| Режим подсчета | Ручная работа | ||
| Диапазон напряжения входного сигнала | 2Vpp ~ 20Vpp | ||
| Измерение ширины импульса | Разрешение 0,01ns, Макс. 20 s. Время измерения | ||
| Измерение периода | Разрешение 0,01ns, Макс. 20 s. Время измерения | ||
| Функция развертки | |||
| Канал развертки | CH1 или CH2 | ||
| Тип развертки | Линейная развертка, бревенчатая развертка | ||
| Время подметания | 0,1 s-999,9 s | ||
| Диапазон установки | Произвольно устанавливается между точкой запуска и точкой остановки | ||
| Направление развертки | Вперед, назад и круглый ход | ||
| Общие параметры | |||
| Дисплей | Тип дисплея | 2,4 "TFT цветной ЖК-дисплей | |
| Хранение и загрузка | Количество | 100 групп | |
| Расположение | От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) | ||
| Произвольная волна | Количество | От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) | |
| Интерфейс | Тип интерфейса | Последовательный интерфейс USB | |
| Расширительный интерфейс | Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития | ||
| Скорость связи | Стандарт 115200bps | ||
| Протокол связи | Использование командной строки, соглашение | ||
| Источник питания | Тип штепсельной вилки(Опционально) | Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании | |
| Диапазон напряжения | Вход: 100 ~ 240 V ~ 50/60Hz, Выход: 5,0 V-2.0A |
||
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | ||
| Размер | 151*113*35 мм/5,9*4,4 * 1.4in | ||
| Вес | 273g/9,6 oz | ||
| Размер упаковки | 22*16*8,5 см/8,7*6,3*3,3 дюйма | ||
| Вес упаковки | 642 г/22,7 унций | ||
Высокочастотная точность до 10 ^ (-6) величины.
Полный диапазон частотного разрешения 0,01 МГц.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
-Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 В.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.
Руководство и программное обеспечение для ПК ссылки для загрузки:
http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator
Характеристики:
Материал: ПВХ пластик
Модель: JDS2800-60M/JDS2800-40M/JDS2800-15M (Опционально)
Синусоидальная Выходная Максимальная частота: 60 МГц/40 МГц/15 МГц

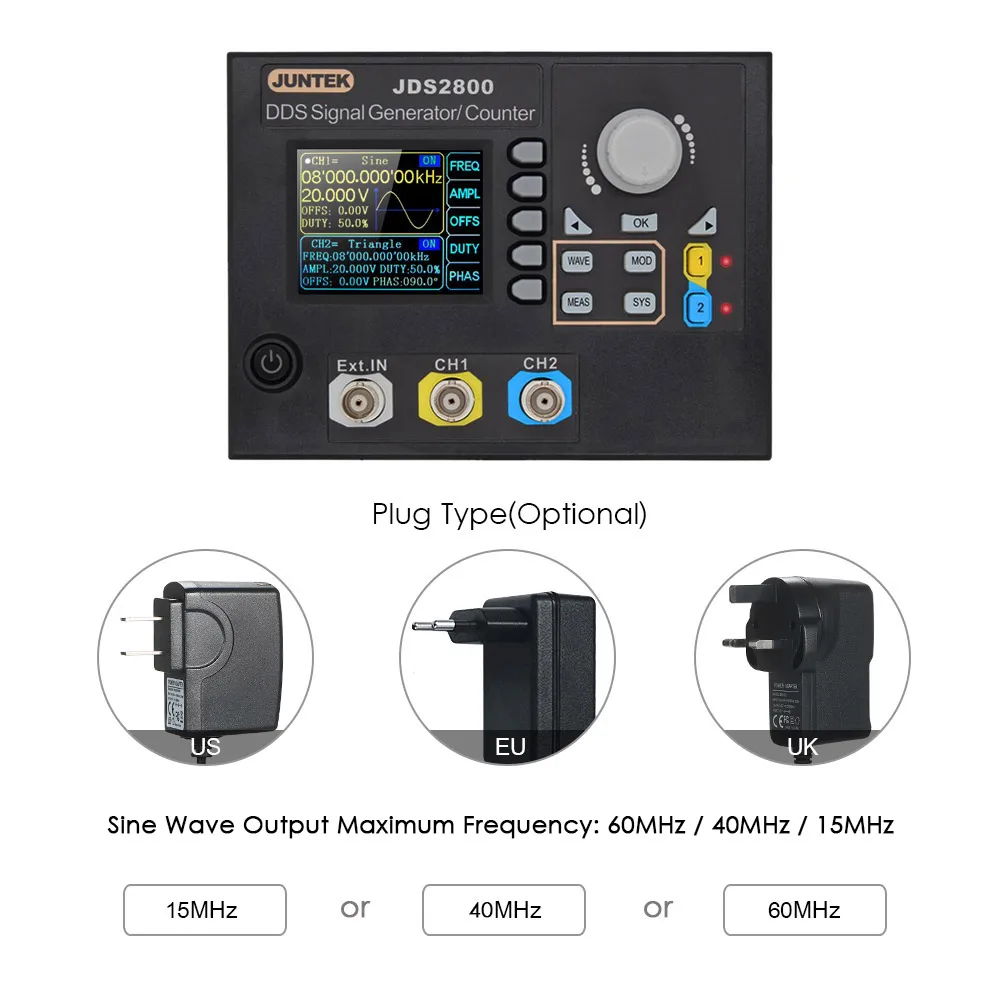

Тип вилки: штепсельная вилка европейского стандарта/штепсельная вилка американского стандарта/штепсельная вилка британского стандарта (Опционально)
Диапазон напряжения: Вход: 100 ~ 240 В 50/60 Гц, Выход: 5,0-2.0A
Комплектация:
1 * DDS генератор сигналов
1 * USB кабель
1 * Руководство пользователя CD
1 * Адаптер питания
1 * кабель BNC
1 * Двойная BNC прямая линия
Доставка:
1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней.
2. Мы отправляем почтой Китая, HKpost EMS, DHL, Fedex, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными сборами.
Гарантия:
1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для целей или соответствия описанию, мы можем убедиться, что ваши проблемы решены.
2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем все ваши платежи.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
