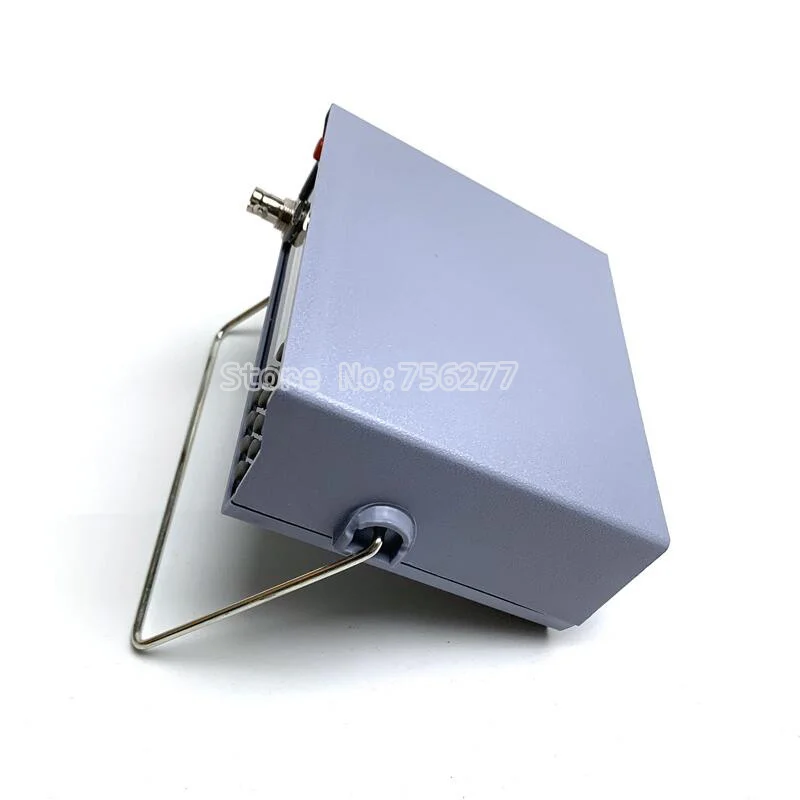

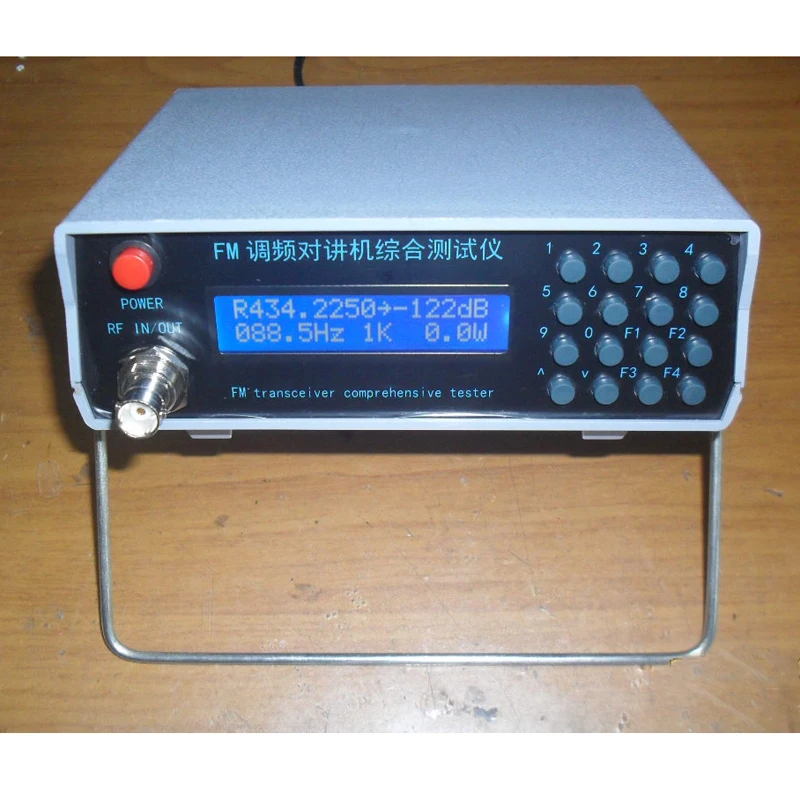

Радиоинтегрированный тестер 10 МГц 900 FM комплексный повторитель рация генератор

Радиоинтегрированный тестер 10 МГц 900 FM комплексный повторитель рация генератор

FM рация интегрированный тестер (функция источника радиочастотного сигнала, функция счетчика мощности, функция счетчика частоты, Функция измерения звука)   Во-первых, измерение уровня выбросов   1. Измерение частоты 10 МГц ~ 900 МГц разрешение 1 КГЦ или 0,1 кГц   2. Мощность измерения 0,1 Вт ~ 64W (чем больше Мощность, пожалуйста, для того чтобы сократить время теста во избежание перегрева)   3. Измерение звука 50 Гц ~ 260 Гц аналоговый дозвуковой и стандартный цифровой дозвуковой   Во-вторых, получения измерений   1. Генератор радиочастотных сигналов 1 МГц -- 470 МГц   2. Выходной уровень: от-132dBm до-90dBm   3. Однотонная Модуляция: 1 кГц 2 кГц 3 кГц опционально, Выходная Модуляция: 3K   4. Дозвуковой выход: 50 Гц --- 260 Гц аналоговый дозвуковой и стандартный цифровой дозвуковой, амплитуда выхода: 0,5 K   В-третьих, тест на релейную станцию   Предназначен для U/V ретранслятора и FM радио отладки и разработки измерений. Генератор сигналов может работать в дуплексном режиме, то есть тестируемая машина находится в передающем состоянии и не влияет на работу генератора и используется для измерения в состоянии переадресации релейной станции.   В-четвертых, рабочее напряжение: 8-12 В постоянного тока (DC)   Пять, рабочий ток: 200 мА   Шесть, случайный без источника питания, без тестовой линии, без бумажного руководства   Инструкция по комплексному тестированию Walkie-talkie   Режим источника:   Первая линия слева частоты (0,5-470 м), правая сторона Выходная мощность (-платье принцессы для девочек ростом 90 - -131dBm)   Вторая линия слева от подаудиосигнала (50,0-280,0 Гц произвольный аналоговый подтон и 105 наборов цифровых подтонов) правый модуляционный звук (1-3K) В правом нижнем углу отображается Входная мощность   Клавиша номера: прямой вход для курсора, указывающего на элемент   Кнопки вверх и вниз: шаг регулировки курсора указывает на значение элемента   Клавиша F1: курсор указывает на движение (нажмите и удерживайте, чтобы переключиться в режим счетчика частот)   Клавиша F2: клавиша заднего пространства   Клавиша F3: функциональная клавиша, когда курсор указывает на выходную мощность, подтон и звук модуляции, это функция переключения цикла. Например, когда курсор указывает на выходную мощность, ключевой функцией является выход сигнала переключателя цикла.   Кнопка F4: не используется       Аналоговая подтональная Настройка: непосредственно введите подаудиоточку 4 цифры, не хватает 4 цифр спереди «0», вход 88,5 Гц 0, 8, 8, 5   В настоящее время в том случае, если вы пользуетесь клавиши вверх и вниз, чтобы настроить его в 0,1 Гц шагов, в том случае, если вам нужно ввести 0, 0, 0, 0 со стандартным 50 наборов subsonic регулировки, затем используйте кнопки вверх и вниз для регулировки от первого стандарта subsonic 67Hz.   Цифровая подтональная Настройка: вход 3 цифры подтональный код и нажмите F3. 023 первый вход 0, 2, 3 и затем нажмите F3, чтобы установить успешно. Нажмите F2 для переключения между цифровыми и подтонами I и N. Ключ будет добавлен или вычтен из 105 наборов цифровых подтонов.   Значение 0 для модулированных и подтонных эквивалентно ВЫКЛ.   Шаг настройки частоты: Когда курсор указывает на частоту, нажмите на частоту, отображаемую в настоящее время F3, чтобы сохранить как частоту шага.       Частотомер режим:   Первая линия слева от частоты, правая сторона режима измерения Авто/Мануа (для того, чтобы иметь возможность одновременно измерять передачу рации или ретранслятора, выберите автоматический режим)   Вторая линия слева от подаудио правого разрешения частоты (1K/0,1 K) (Для того, чтобы иметь возможность проверить частоту передачи частоты домофона или ретранслятора, можно выбрать 0,1 k будет более точным) Нижний правый угол показывает входную мощность   Клавиша номера: не используется   Кнопки вверх и вниз: не используются   Клавиша F1: Длительное нажатие для переключения в исходный режим   Ключ F2: не используется   Ключ F3: Переключение разрешения частотного метра 1K/0,1 K   Ключ F4: Переключение режима измерения автоматически/MANUA автоматически блокирует и обнаруживает дозвуковой сигнал после обнаружения стабильной частоты и отображает результат до тех пор, пока сигнал не исчезнет. После того, как сигнал исчезнет, он продолжает повторно обнаруживать и ждать новой стабильной частоты. (Вы можете обнаружить стандартные и нестандартные аналоговые подтона, отправленные радио самостоятельно. Если радио является цифровым подтоном, может быть обнаружен только Стандартный цифровой подзвук. Нестандартный цифровой подтон не может быть обнаружен.)   На MANUA частота обновления обнаруживается в режиме реального времени для обычного частотного метра.       Примечание: в любое время, если есть вход питания, Входная мощность отображается в правом нижнем углу.   Размеры: 160*160*65 мм (включая выступающие части)   После калибровки по HP8921A радио комплексный тестер:   1. Точность частоты составляет в пределах 50 Гц отклонение   2. Сила выходного сигнала в сегменте v эквивалентна мощности HP8921A.   3. Сила выходного сигнала сегмента U на 4dbm больше, чем у HP8921A (в чехол слабый сигнал выхода, например, когда инструмент отображает-125dbm, фактическое значение-121dbm), и сильный сигнал на выходе такой же, как HP8921A (например, Когда он около-90 дБм)   4. Аудио модуляция выходного сигнала 3K   5. Дозвуковой модуляции в выходной сигнал является 0,5 K   6. Минимальный ввод мощности, требуемый для функции частотного метра, составляет 1 мВт (внешняя антенна, 1 Вт рация может быть измерена на близком расстоянии)   7. Измеритель мощности и он эквивалентен значению в HP8921A выше 0,2 w, и значение дисплея составляет около 20% больше, чем фактическая стоимость в тех случаях, когда она составляет менее 0,2 Вт (можно предположить, что эта сумма является 4 причины).   8. Когда тестовая мощность превышает 5 Вт, пожалуйста, Сократите время тестирования соответствующим образом, чтобы избежать испытаний высокой мощности в течение длительного времени, потому что внутренний радиатор ограничен по размеру и избегает перегрева. Если вам нужен высокомощный долгосрочный тест, пожалуйста, увеличьте площадь радиатора и заставьте вентилятор. Вентилятор охлаждения.   9. Если вы обнаружите, что в маленьком комплексном тесте нет выхода сигнала, вы можете вводить в исходном режиме: 001,0000, чтобы увидеть спектр 498M, у двух частот 499M нет сигнала, если нет выхода, вы можете отправить его только для ремонта.
