3/4 оси 500 кГц с ЧПУ контроллер движения DDCSV3.1 автономная работа 1 ГБ внутренний G Код

DDCSV3.1 3/4 оси 500 кГц с ЧПУ контроллер движения в автономном режиме 1 ГБ внутренний G Код поддержка USB флэш-диск

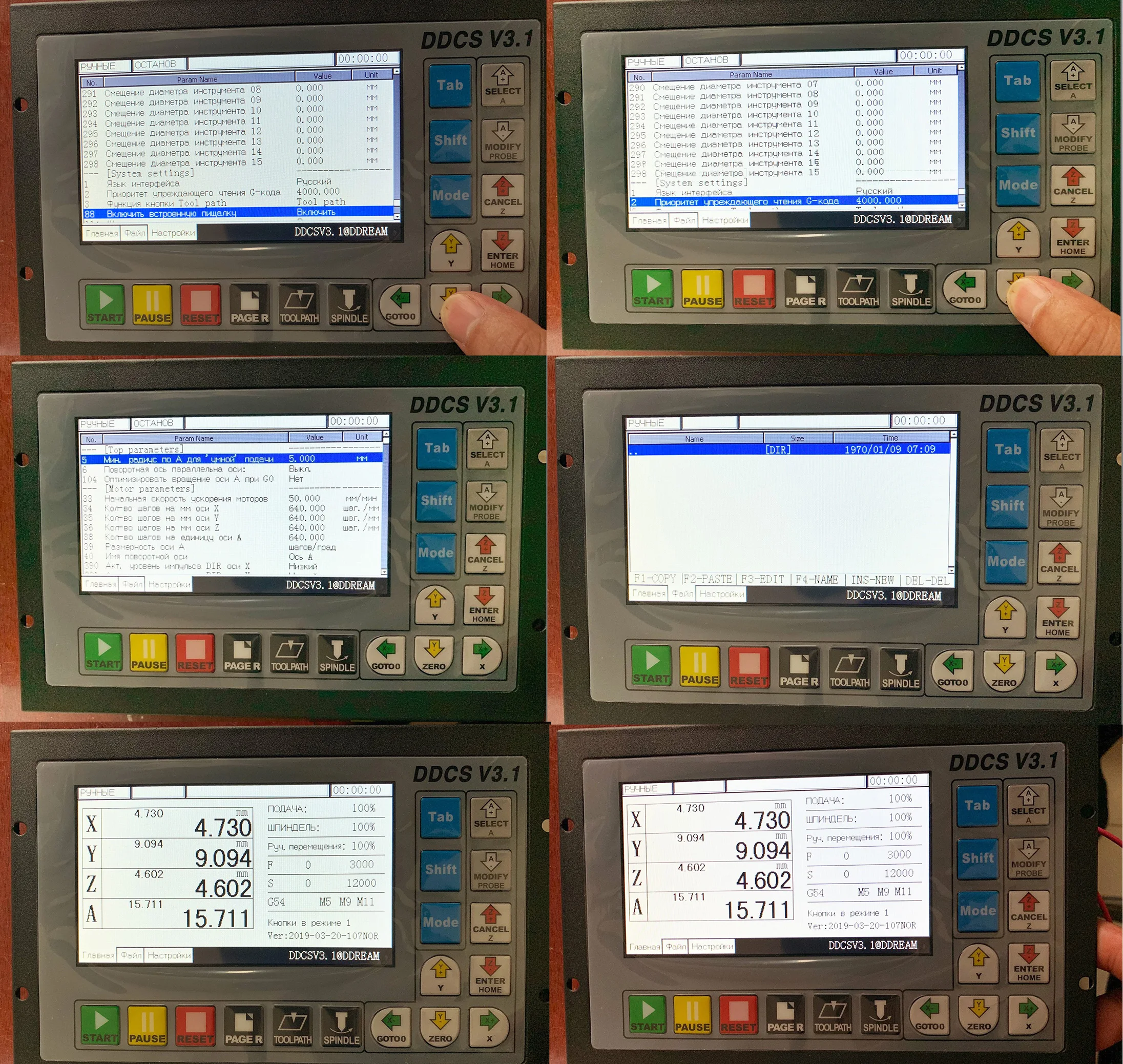

ПоддержкаКитайский, английский, русский

DDCS V3.1 обновляется от DDCS V2.1, который устраняет ошибки в программном обеспечении и hardare.DDCS V3.1-это 4-осевой контроллер движения для шаговых и серводвигательных систем, система числового управления использует систему ARM + FPGA. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации. Внутренний

3/4 Axis 500Khz CNC контроллер движения в автономном режиме 1GB внутренний G Код поддержка USB флэш-диск

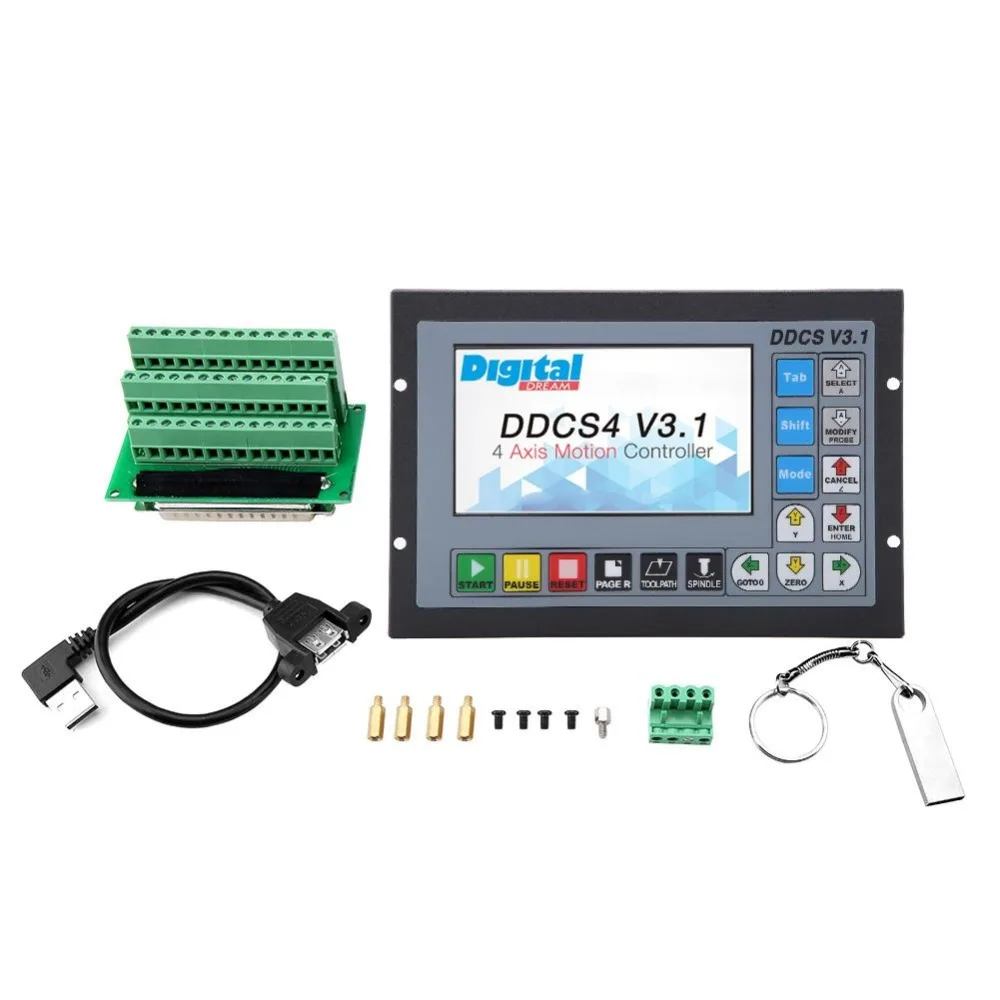

Какая посылка?

1 х контроллер движения с ЧПУ

1 х USB удлинитель

1 x USB флэш-диск

Характеристики:

Автономный контроллер движения;

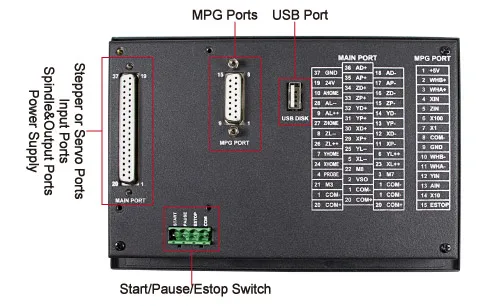

16 opto изолированные Цифровые входы, 3 opto изолированные цифровые выходы

Аналоговое управление шпинделем 0-10 в управление шпинделем (может быть изменен как выход ШИМ);

3 оси управления двигателем, макс. 500 кГц на ось;

Основной чип управления ARM9;

Чип основного алгоритма FPGA;

4,3 дюйма TFT экран, соотношение разрешения: 480x272;

17 операционных клавиш;

18в-32в вход питания, минимум 0,5а;

USB флэш-диск поддерживает для ввода кода G;

1 ГБ внутренней памяти;

MPG порт для нашего MPG с цифровым дисплеем. Многие другие MPGs также поддерживаются;

Функция пробежки для каждой оси (непрерывное, ступенчатое, определенное расстояние;

Поддержка работы быстро определяет положение бега;

Поддержка восстановления ldquoPower Cutrdquo. Данные автоматически сохраняются.

Краткое описание:

DDCSV3.1-это контроллер движения 3 или 4 оси для шаговых и серводвигательных систем. Мы очень гордимся этим продуктом; Он сочетает в себе большую мощность с крошечным отпечатком ноги и прост в использовании. Через очень короткое время вы будете знакомы с функциями, и это руководство поможет вам. Максимальный выходной пульс на ось составляет 500 кГц. Ширина импульса регулируется (см. Руководство драйвера). Период управления каждой позиции составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.

DDCSV3.1 система числового управления использует систему ARM + FPGA design framework. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации. Внутренняя операционная система основана на Linux. Структура панели CR8-500 очень рациональна для экономии места. Все операции контролируются только 17 ключами и поддерживается полный набор кодов G.

DDCSV3.1 используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и место и мельницы-всего лишь несколько примеров. CR8-500 работает как автономная система без необходимости использования компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень комплексный, можно узнать за очень короткое время.

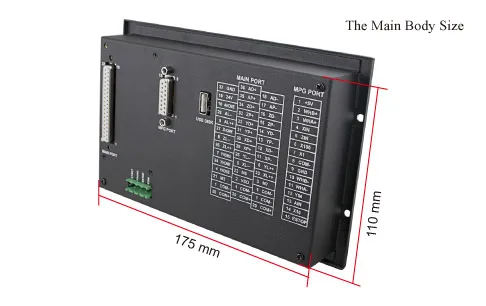

DDCS V3.1-это небольшая коробка, которая может поместиться в окно небольшого блока управления или шкафа управления. Четыре фиксирующих крючка фиксируют этот контроллер от рамки. Размеры, которые вы найдете на изображении 1-1 и на изображении 1-2.
Передняя панель 191 мм * 128 мм * 5 мм;
Основной корпус 191 мм * 128 мм * 37 мм;
Для крепления блока в шкафу оборудования, Вырежьте hole182.5мм * 59 мм
