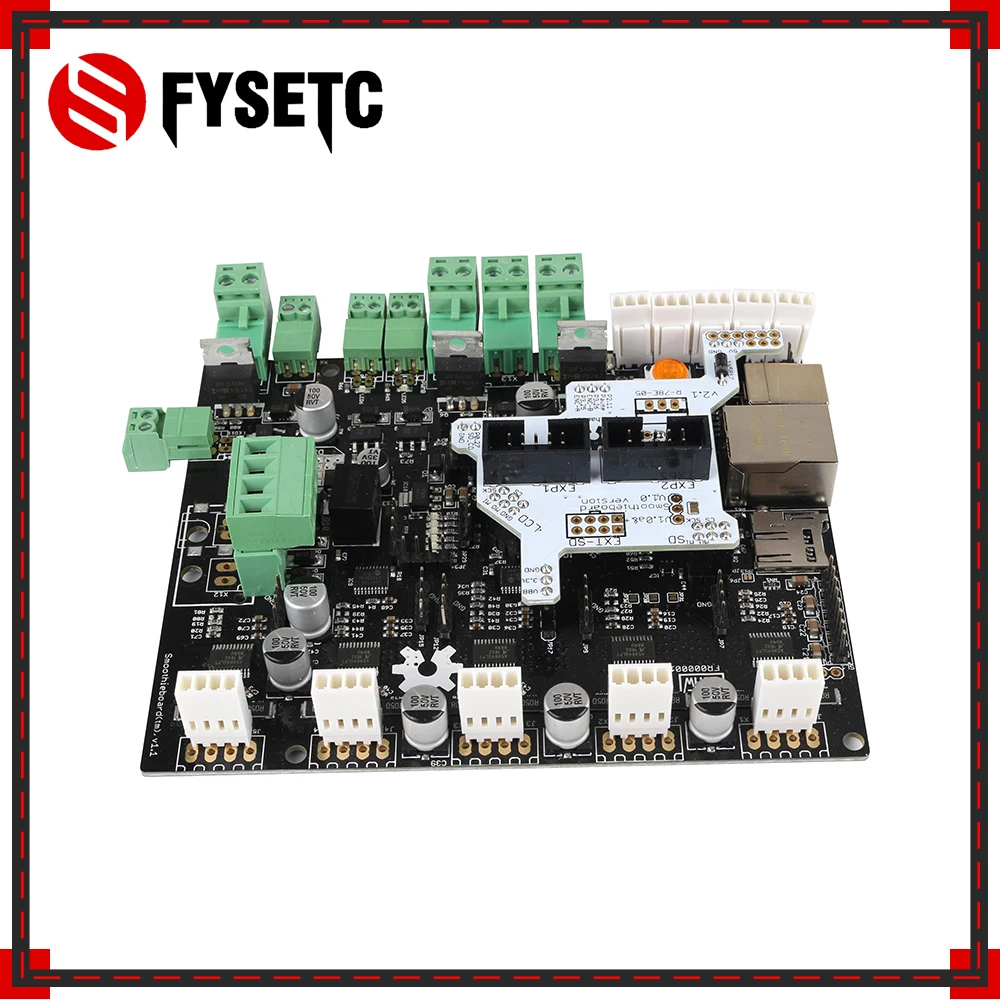

3D принтеры Smoothieboard 5X 5XC V1.1 ARM материнской платы с открытым исходным кодом 32 бит

---

3D принтер smoothhieboard 5X 5XC V1.1 ARM материнская плата с открытым исходным кодом 32 бит плата управления с полным графическим ЖК-адаптером модуль

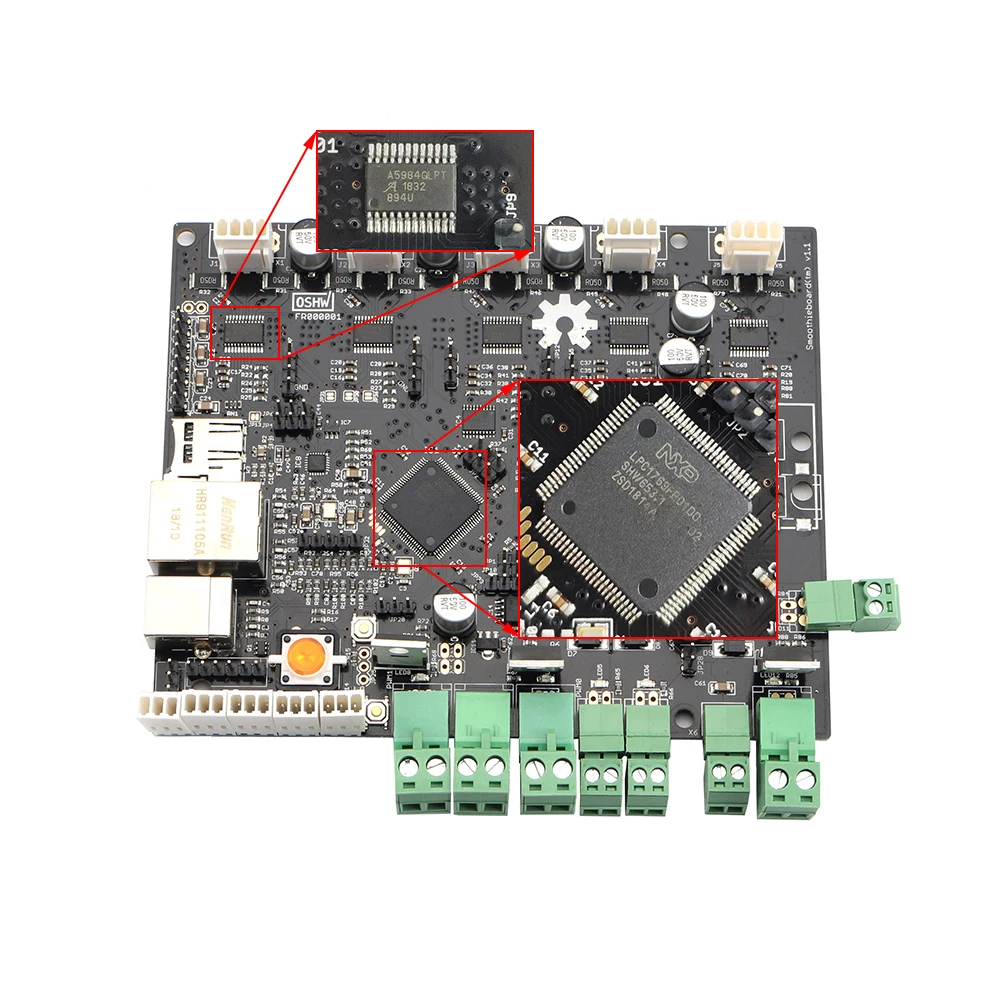

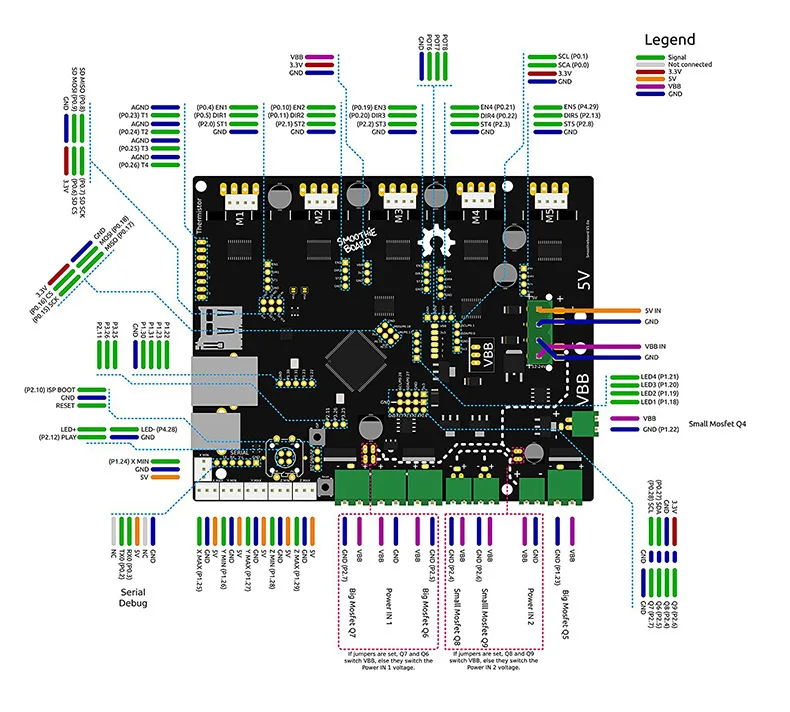

Smootieboard-это аппаратный контроллер с ЧПУ с открытым исходным кодом, разработанный смузи для запуска прошивки smootieware. Основные цели дизайна: Используется в качестве меры мощная аппаратная часть, насколько это возможно, в то время, когда Может управлять несколькими типами машин (3D-принтеры, лазеры, фрезерные станки с ЧПУ/роутеры) Простота установки и использования Легко делать странные, новые и захватывающие вещи с Легко разрабатывать для Эта страница предназначена для v1, первой версии оборудования smoothhieboard. Микроконтроллер Плата использует микроконтроллер LPC1769, чип ARM Cortex-M3: 32-битная архитектура Частота 120 МГц 512кб ROM (пространство программы) 64 Кб оперативной памяти (память исполнения) По сравнению с большим количеством других досок, это позволяет быстрее/плавнее двигаться, больше функций и больше растяжимости. Плата работает с прошивкой Smoothie, которая была разработана и усовершенствована, чтобы воспользоваться лучшими преимуществами оборудования, чтобы сделать плату легкой в настройке и использовании и добавить классные функции. USB Интерфейс USB подключается к хосту (вашему компьютеру) и может использоваться: Через интерфейс USB/MSD (массовое хранилище) для прямого доступа к sd-карте на плате (чтение, изменение, копирование/вставка файлов) Через интерфейс USB/CDC ( Serial) для отправки команд (например, Gcodes) для выполнения, например с помощью программного обеспечения хоста Это позволяет делать красивые аккуратные вещи, такие как: Изменение конфигурации без необходимости редактирования исходного файла или переплавления прошивки Сброс Gcode файлов на панель и выполнение их Сброс прошивки обновления файлов на плату для легкого мигания Смотрите USB. Ethernet Интерфейс Ethernet позволяет подключать плату к локальной сети (LAN ). Затем вы можете использовать различные протоколы для разговора с платой: HTTP для использования веб-интерфейсов, размещенных на плате, или с помощью host программного обеспечения, которое поддерживает это Telnet отправляет команды через последовательный интерфейс или через программное обеспечение хоста, которое поддерживает это Посмотрите сеть. Драйверы шагового двигателя Шаговые двигатели используются для перемещения осей на вашей машине или для поворота экструдеров. Вы вставляете их в драйверы шагового двигателя на вашей smoothhieboard. Драйверы на плате v1-драйверы A5984, которые предлагают: 1/32 (тихий) микрошаговый Несколько видов защиты делают их прочными Цифровые (конфигурация-набор файлов) значения тока, нет потенциометра манипуляции Высокая теплоотдача позволяет использовать их полную оценку тока 2A, для большего крутящего момента/скорости Smootieboard 3X имеет 3 драйвера, 4X имеет 4 драйвера, и 5X имеет 5 драйверов, таким образом, их названия. Mosfet МОП-транзисторы для высоких нагрузок. Они в основном контролируются цифровым способом «переключатели». Ваш микроконтроллер может выбрать, если они пропускают электричество или нет. Это полезно для управления нагревательными элементами (как hotends и Подогреваемые кровати), вентиляторами и другими энергоориентированными периферийными устройствами. Smootieboard v1 имеет два типа моп: Маленькие для любителей, hotends, и других стран с низким уровнем нагрузки (5A, до 24V) Крупными компаниями для кровати с подогревом, мощный hotends и других высоких нагрузок (12A, до 24V) Smootieboard 3X имеет два небольших mosfets, smootieboard 4X имеет два маленьких и два больших mosfets, а smootieboard 5X имеет три небольших и три больших mosfets. Это больше, чем вам нужно, что приятно, если вы когда-либо сломать один, а также означает, что smootieboard 4X используется для двойной экструзии, просто добавив внешний шаговый драйвер, И smoothhieboard 5X используется для тройной экструзии таким же образом, потому что у вас уже есть Дополнительные входы термистора и mosfets. Измерение температуры Все платы v1 поставляются с 4 температурными входами для чтения. Они могут быть использованы для считывания сопротивления термисторов в вашем hotend или нагретой кровати, от него зависит его текущая температура, И из этого модуля контроля температуры можно регулировать температуру, выбирая, нагревать или нет. Торцевые наконечники Плата имеет 6 входов endstop. Это используется для концевых выключателей в конце осей, используемых для ограничения движения в рабочей области, или для хоминга до начала. Их также можно использовать для подключения зондов, например для выравнивания кровати или автоматической калибровки машины. Входы питания Smootieboard имеет главный вход питания, который поддерживает от 12 до 24 В. Каждая пара mosfet также должна питаться через свой собственный, отдельный вход, поддерживающий от 12 до 24 В. Логическая мощность платы может быть предоставлена через USB, через питание 5 В Http://smoothieware.org/smoothieboard Полнографический ЖК-адаптер smoothhieboard Полнографический ЖК-адаптер smootieboard-это разъем и игровой адаптер для smootieboard, который позволит вам подключить один из наших полностью графических смарт-контроллеров LCD. Чтобы использовать этот адаптер, без подключения USB, вам нужно будет выбрать smootieboard с установленным регулятором напряжения 5V 1A. Эта плата адаптера поставляется в Предварительно собранном виде. Может быть белая или черная маска для припоя. Описание: Этот простой модуль адаптера позволяет подключать полные графические Модули ЖК-дисплея (предназначенные для платы RAMPS electronics) к smootieboard с легкостью! Теперь вы можете подключить sd-карту к передней панели ЖК-дисплея, файлы g-кода появляются с помощью USB auto mount, просто нажмите кнопку и играйте! Работает со всеми версиями 1 smoothhieboard, такими как V1.0 /a/b V1.1 и up. Файл конфигурации: http://smoothieware.org/rrdglcdadapter илиHttp://smoothieware.org/panel Посылка: 1 шт. smootieboard 5x 1 шт. модуль адаптера 1 комплект радиаторов 1 шт. usb
