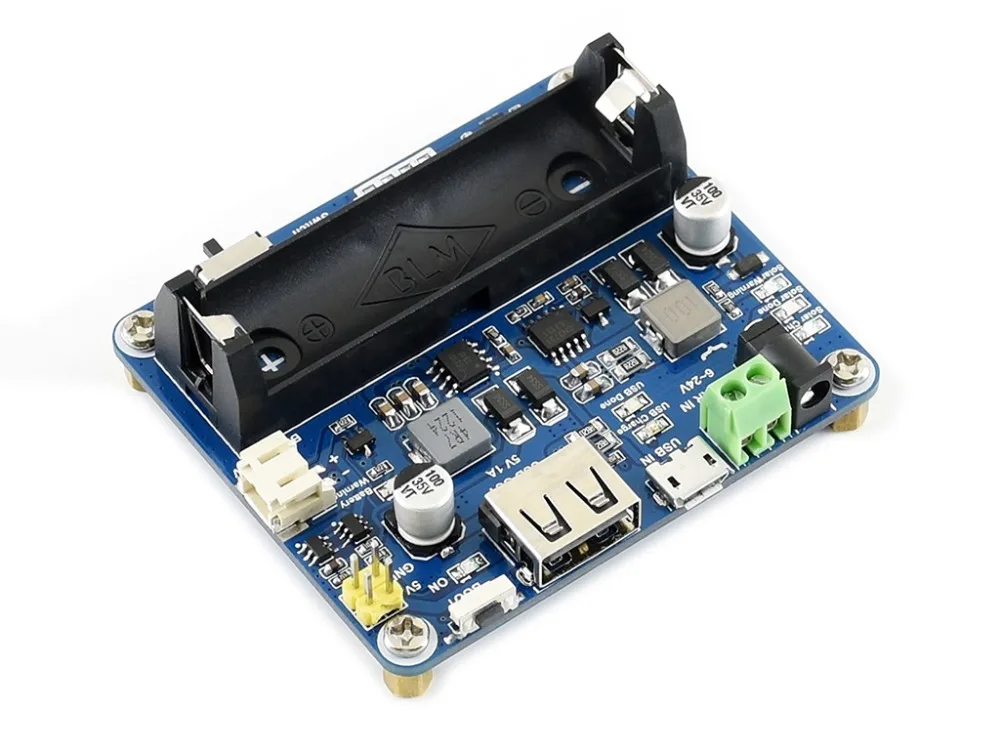

Модуль управления солнечной энергией для панели 6 В ~ 24 поддерживает функцию MPPT

Модуль управления солнечной энергией для панели 6 В ~ 24 поддерживает функцию MPPT

Название продукта:Модуль управления солнечной энергией, для солнечной панели 6V ~ 24V   Посылка содержание: Примечание: аккумулятор 14500 не входит в комплект.

1. Солнечный Мощность менеджер x1

Обзор

Этот модуль управления солнечной энергией предназначен для солнечной панели 6V ~ 24V. Подходит для следующих типов аккумуляторов: 3,7 V литий ионный аккумулятор через панель солнечных батарей и зарядных устройств USB подключение, и обеспечивает 5V/1A регулируемый выход.

Модуль оснащен функцией MPPT (максимальное отслеживание точки питания) и несколькими защитными схемами, поэтому он может продолжать работать с высокой эффективностью, стабильностью и безопасностью. Он подходит для солнечных батарей, маломощных IoT и других проектов по защите окружающей среды.

Особенности

• Поддерживает функцию MPPT (максимальное отслеживание точки мощности), максимизируя эффективность солнечной панели
• Поддержка солнечной панели/USB подключения батареи зарядки
• Для солнечной панели 6V ~ 24V, DC-002 входного разъема или винтового ввода
• Встроенный переключатель MPPT SET, выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядки
• Два выходных интерфейса 5 В: pinheaders и usb-порт
• Бортовой высокоемкий алюминиевый электролитический конденсатор и SMD керамический конденсатор, снижающий пульсацию, стабильная производительность
• 14500 держатель батареи и разъем батареи PH2.0, для подключения нескольких видов 3,7 V Li батареи
• Несколько светодиодный индикаторов для мониторинга состояния солнечной панели и батареи
• Многофункциональные схемы защиты: перезарядка/разрядка/Защита от перегрева/перегрузки по току, стабильная и безопасная в использовании

Технические характеристики

• Входное напряжение солнечной панели (солнечный вход): 6V ~ 24V
• Входное напряжение Micro USB (USB IN): 5 В
• Pinheader/выход USB (выход USB): 5 В 1A
• Зарядка отсечки напряжение: 4,2 V ± 1%
• Защита от разрядки напряжение: 2,9 V ± 1%
• Эффективность заряда солнечной панели: ~ 78%
• Эффективность зарядки USB: ~ 82%
• 3,7 V батарея повысить эффективность: ~ 86%
• Максимальный ток покоя: <2 мА
• Рабочая температура: -40 ℃ ~ 85 ℃

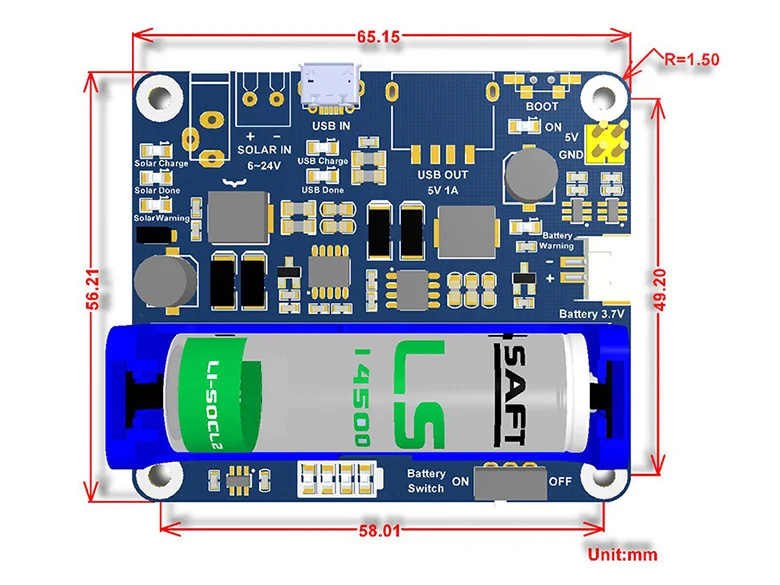

• Размеры: 65,2 мм × 56,2 мм × 22,9 мм

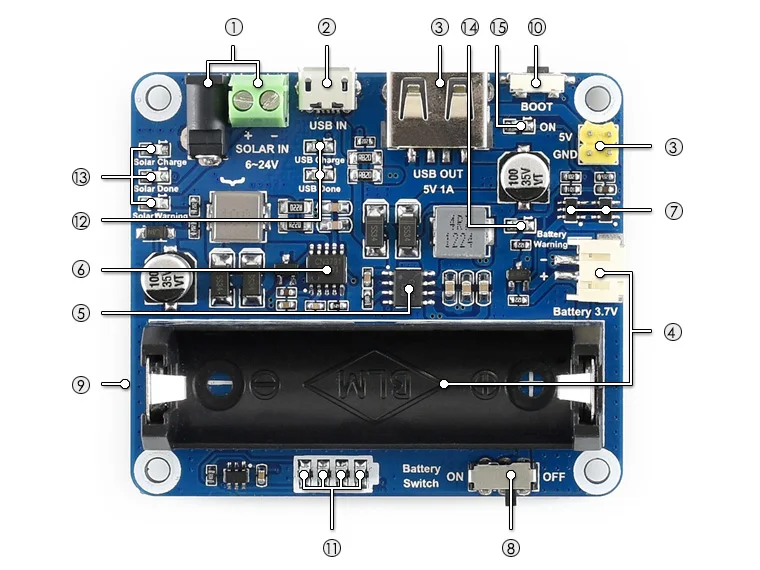

What's on Board

1. Вход для зарядки солнечной панели:Заряжается от солнечной панели, DC-002 Джек или винтовой терминал
2. USB зарядный ток на входе:Заряжается через usb-соединение, Подключите адаптер питания 5 В через порт Micro USB
3. 5 В/1 а Выходная мощность:Обеспечивает регулируемое 5V/1A выход USB порт или 2,54 мм выносной
4. Батарея интерфейсы:Для подключения 3,7 V литий ионный аккумулятор, PH2.0 разъем или 14500 держатель батареи
5. CS8501:Чип управления питанием USB, для зарядки USB и 5 В/1 А
6. CN3791:Чип управления солнечной энергией, для зарядки солнечной панели и понижающего ввода
7. Чип защиты аккумулятора Li:Литий-ионная батарея для защиты от перезаряда/разрядки
8. Батарея переключатель

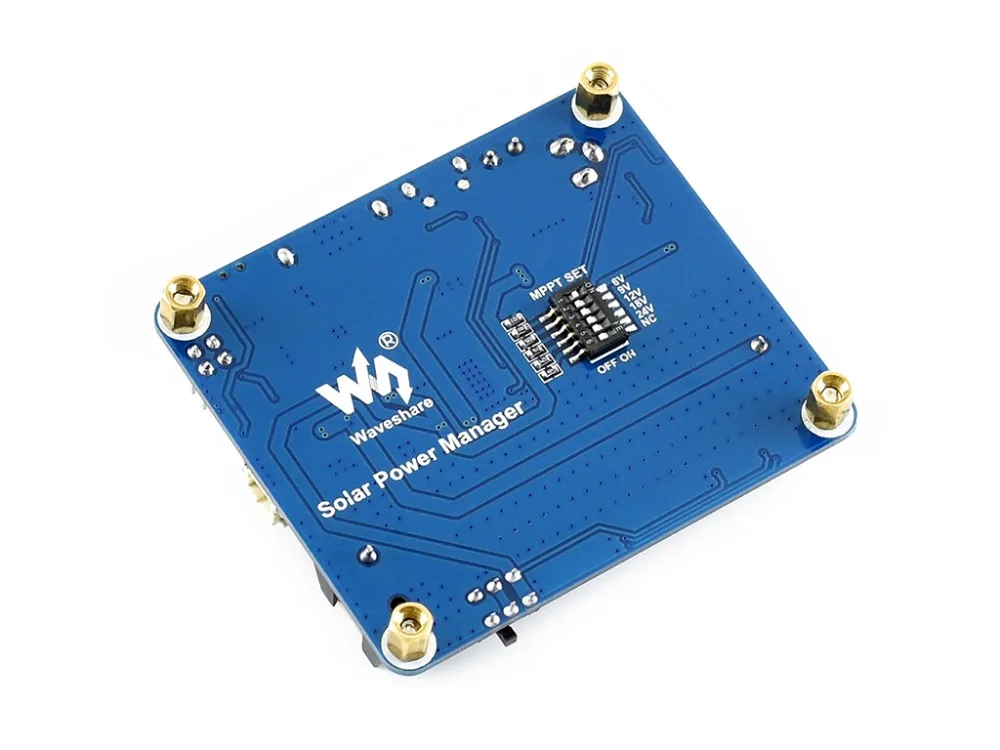

9. Переключатель MPPTSET (нижняя сторона):
   Поддерживаемый уровень: 6 В/9 В/12 В/18 в/24 В
   Выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядки
10. Загрузочный ключ
11. Батарея емкость показателей
12. USB зарядка индикатора:
    Зарядка через USB: при зарядке через USB
    USB: включено, когда аккумулятор полностью заряжен USB
13. Индикаторы зарядки солнечной панели:
    Зарядка от солнечной батареи: при зарядке от солнечной панели
    Солнечная энергия: включено, когда аккумулятор полностью заряжен солнечной панелью
    Предупреждение на солнечной батарее: При обратном подключении солнечной панели
14. Батарея предупреждение:Включение при обратном подключении батареи
15. Мощность индикатор выхода:Выход 5 В/1 А

Применение пример

Измерение
