Пульт дистанционного управления/пульт управления

---

Модель дистанционный пульт переключатель/RC дистанционный пульт реле/ШИМ-переключатель/навигации светильник контроллер/модель универсальный переключатель

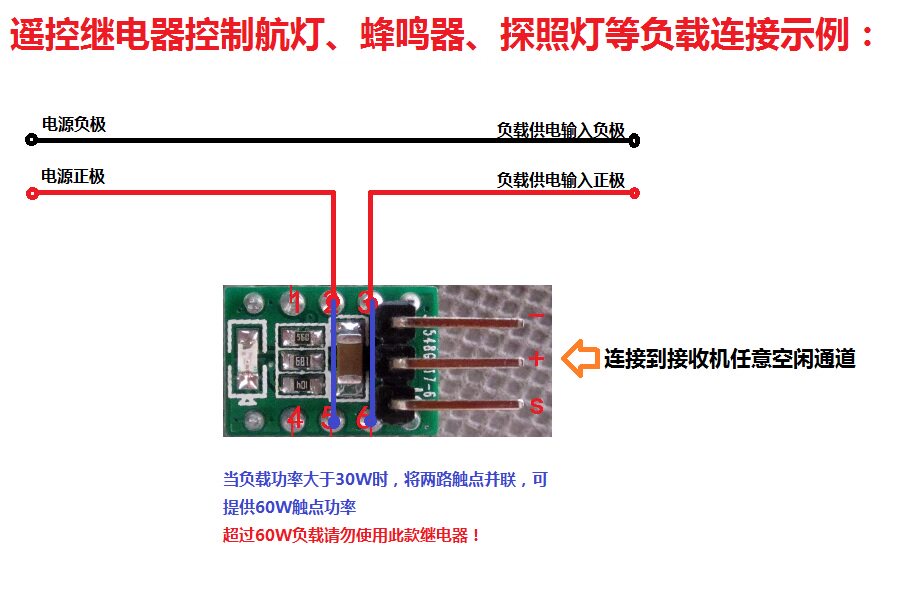

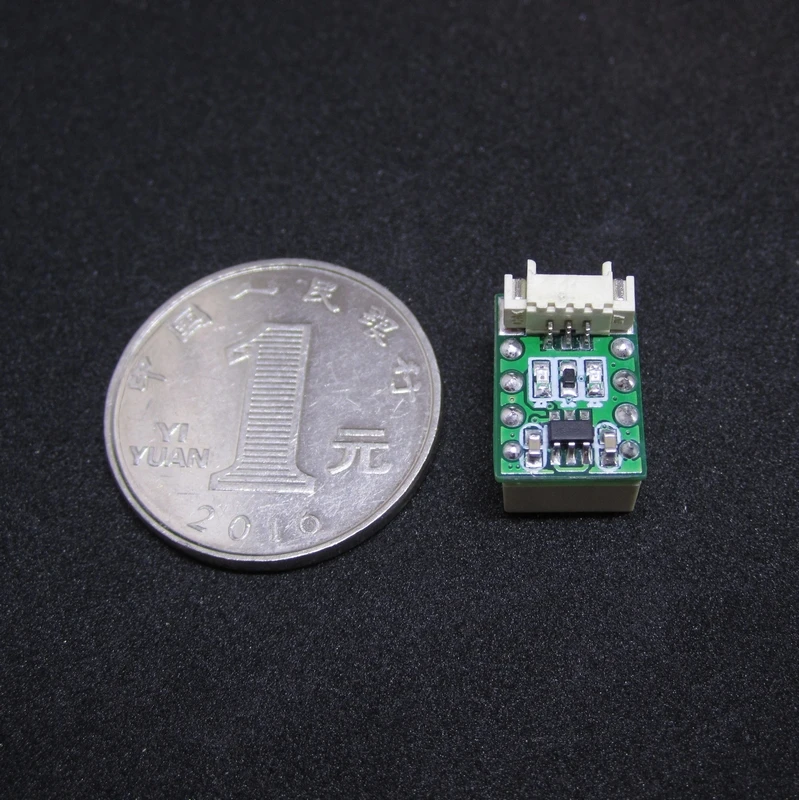

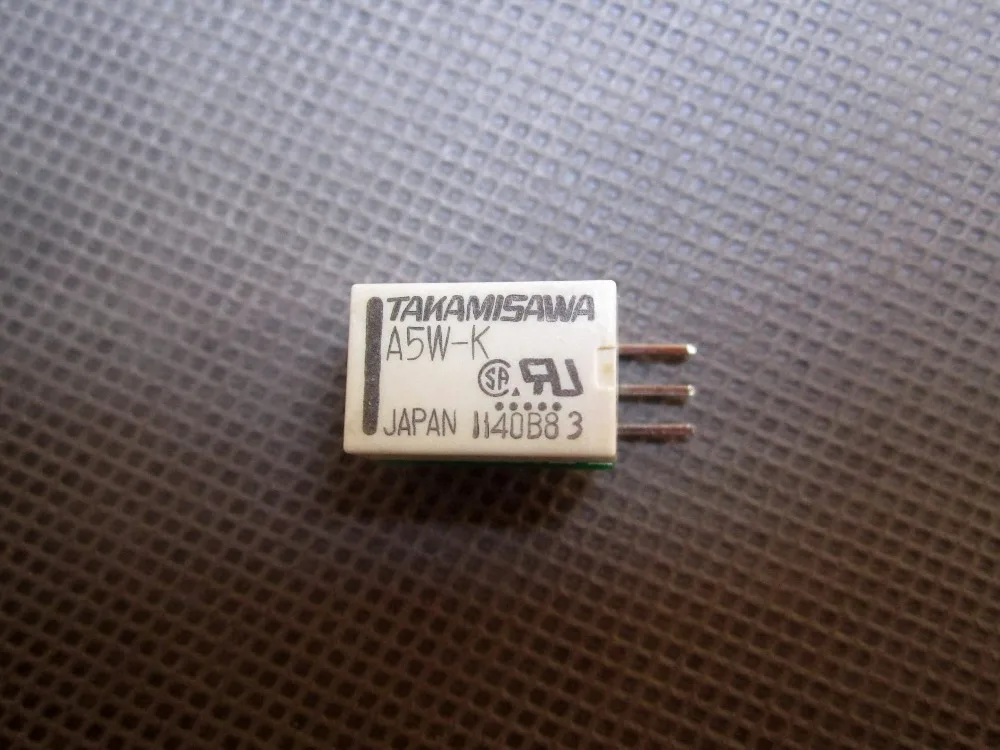

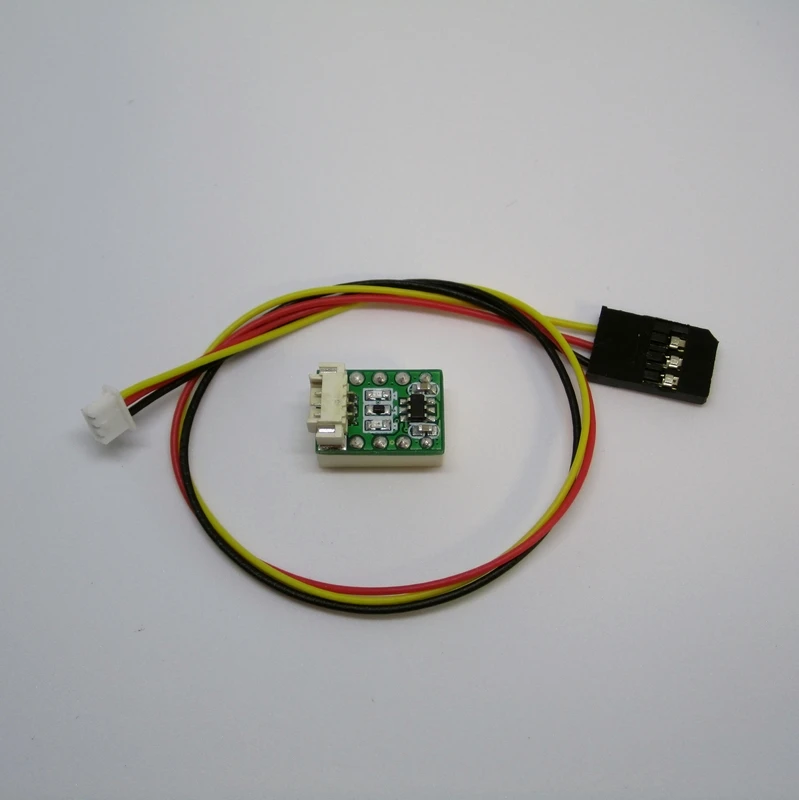

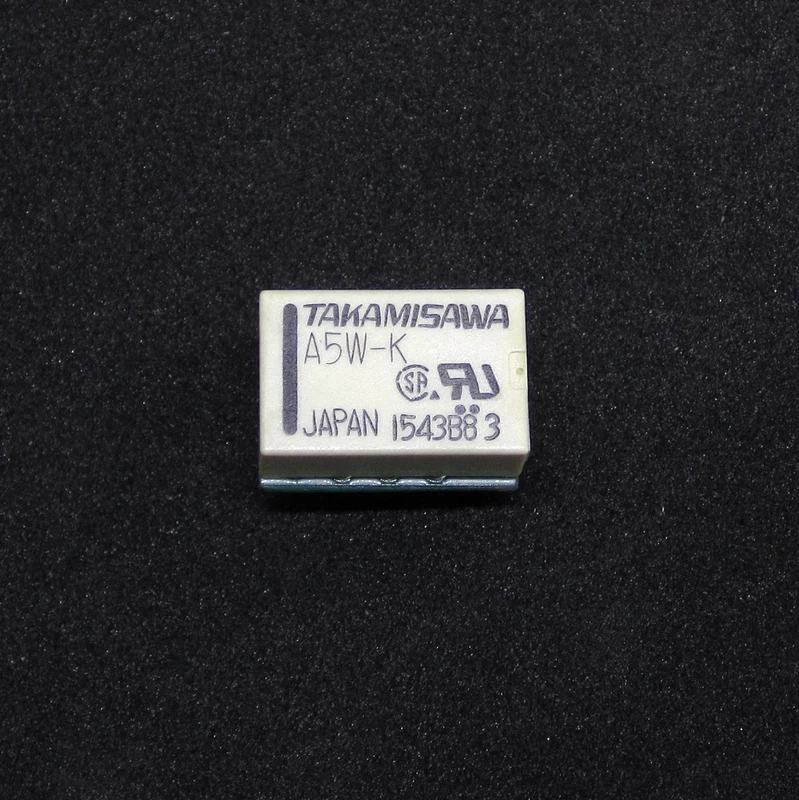

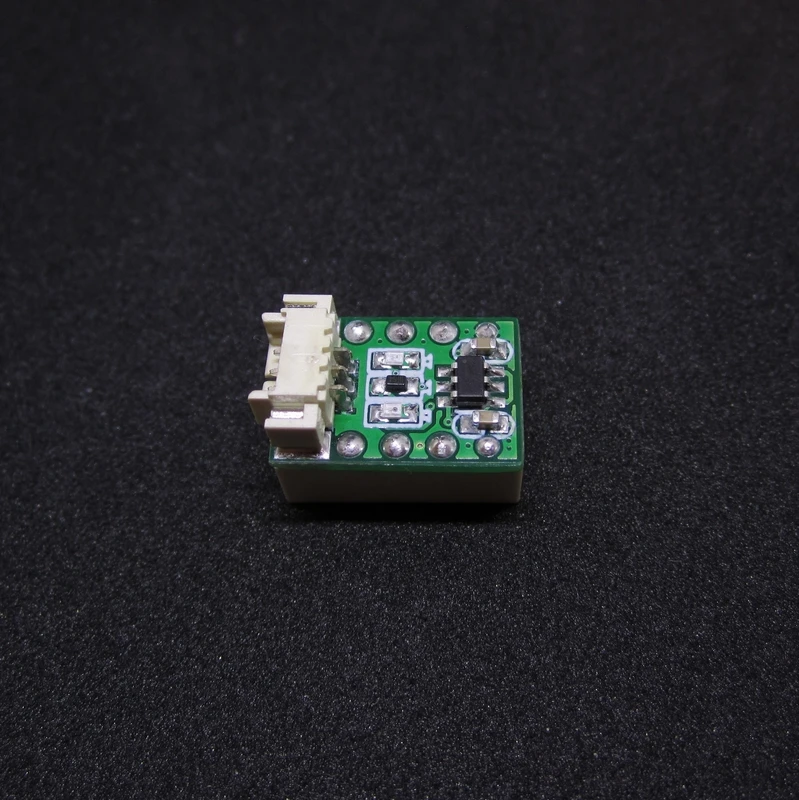

Это реле было обновлено, и новая версия имеет следующие изменения:   1. Изменить способ подключения: старая версия ресивера кабель припаивается на доске, и Новинка версия изменяется к разъему. Это более удобно для установки и замены. 2. Добавлен индикатор рабочего состояния, то есть новая версия имеет два индикатора состояния питания и реле, а старая версия имеет только индикатор питания. 3. Оптимизация конструкции цепи и более стабильная работа. 4. Вес уменьшается от 1,9 г до 1,7 г.   Этот модуль должен использоваться с пультом дистанционного управления и приемником. Подключите вилку к простому каналу приемника и определите переключатель на пульте дистанционного управления для управления схемой самолета (транспортного средства или корабля) с помощью пульта дистанционного управления. Поскольку это релейный выход, он не ограничивает Тип подсоединенной нагрузки. Это может быть либо сигнал переключатель или переключатель, или выключатель питания.   Модуль принимает японское импортированное реле Gaozhize, которое является стабильным и надежным. Он обеспечивает два набора 30 Вт, которые обычно открываются + нормально закрываются контакты. Когда выключатель питания оборудования управления используется, два канала могут быть подключены параллельно использовать мощность 60 Вт.   Модуль весит 1,7 г и не добавить слишком много веса вашей летательного аппарата.   В источника питания напряжение данного модуля составляет 5 В. Пожалуйста, обратите внимание на то, что это при стирке не должна превышать 5,5 V. В противном случае модуль может быть поврежден. Если приемник и сервопривода используете высокое напряжение системы, вы должны добавить понижающий модуль к модулю.   Типичный чехол приложения: (метод подключения остается неизменным после изменения, следующее изображение отредактировано старой версией, все еще применимо) 1. Переключайте сигналы двух камер, одной камеры для FPV и другой камеры с панорамированием/наклоном для аэрофотосъемки. Используйте только одно изображение для передачи, используйте этот переключатель для переключения двух сигналов камеры. 2. Контролируйте открытие и закрытие различных источников электропитания, таких как навигационные огни, прожекторы, стробоскопические огни, гудки и т. д. 3. Электрический подъемный штатив 4. Выключите оборудование, которое не нуждается в долгосрочном источнике питания, чтобы обеспечить более длительный срок службы батареи. В некоторых случаях электронное оборудование на самолете не нужно включать в течение длительного времени, но его необходимо включить в любое время, когда он используется, плюс этот переключатель. После этого вы можете контролировать его по желанию. 5. Управляйте затвором камеры или Переключайте режим видео и камеры Потому что выход-это реле, контакты и цепь полностью изолированы, поэтому использование довольно широкое, и больше использований можно воспроизвести самостоятельно. Способ подключения: Правый штырь-+ S, подключенный к приемнику-+ S1 2 3-это набор контактов, 2-это общий конец, когда переключатель выключен, 1 и 2-включен, когда переключатель включен, 2 и 3-включен4 5 6-это набор контактов, 5-это общий конец, когда переключатель выключен, 4 и 5-включен, когда переключатель включен, 5 и 6-включенНа два комплекта контактов отделены друг от друга и не могут быть использованы одновременно.Пожалуйста, установите защиту пульта дистанционного управления в соответствии с требованиями приложения. Если нагрузка, подключенная к реле, имеет высокие требования к стабильности выключателя, значение защиты вне управления не должно быть установлено в нейтральном положении, И не пытайтесь использовать 3 рабочими сегментами переключатель, потому что средней PWM значение на близком расстоянии наклейка выглядит критическое значение переключатель переключения может привести к неисправности!
