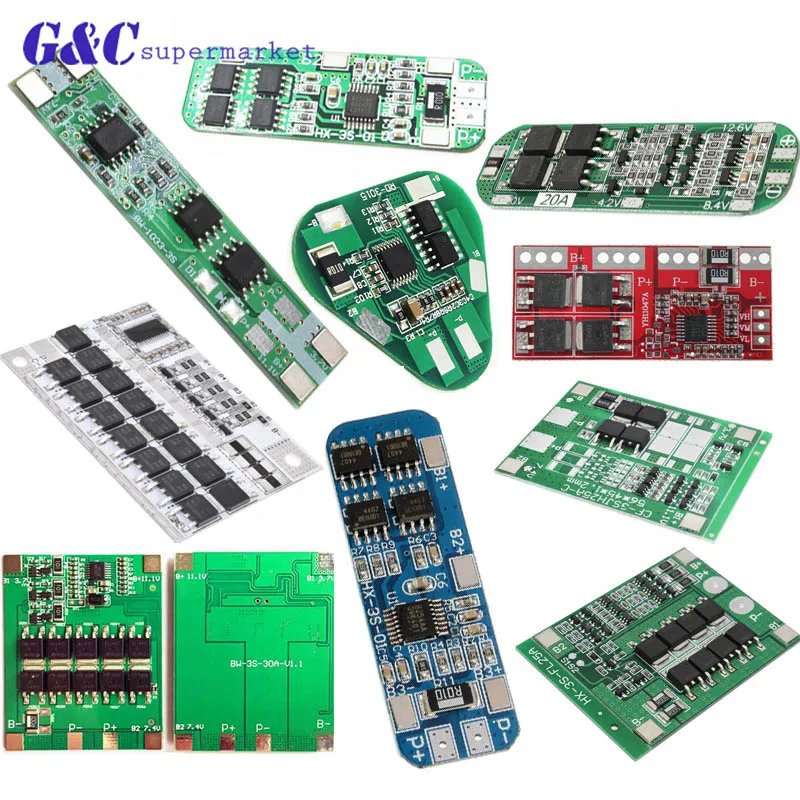

Защитная плата литий ионного аккумулятора 3S BMS 4A 8A 10A 20A 18650 модуль заряда PCM

Защитная плата литий ионного аккумулятора 3S BMS 4A 8A 10A 20A 18650 модуль заряда PCM

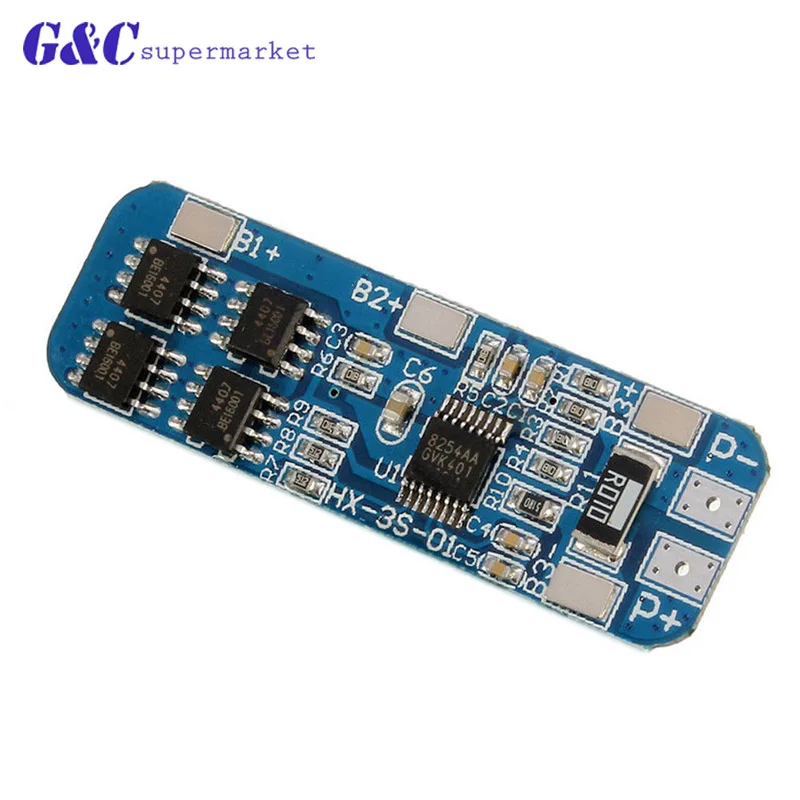

3 S 4A 10,8 V-12,6 V
Особенности:
1. Для литиевого аккумулятора Рабочее Напряжение: 10,8 V ~ 12,6 V
2. подходит для
10,8 В (3,6 В * 3 S) литиевая батарея и пакеты
11,1 В (3,7 в * 3 S) литиевая батарея и пакеты
12,6 в (4,2 в * 3 S) литиевая батарея и пакеты
3. цилиндрическая литиевая батарея (li-ion)
4. призматическая литий-полимерная батарея (Li-Po)
5. может также работать для 3S2P (6 ячеек), 3S3P (9 ячеек), 3S4P (12 ячеек) и т. д.
6. Защита: защита от короткого замыкания, защита от перезаряда, защита от перегрузки и защита от тока

Параметры:
1. Максимальное напряжение защиты (для каждой ячейки): 4,255 В ± 0,05 В
2. минимальное напряжение защиты (для каждой ячейки): 2,35 В ± 0,05 В
3. Максимальный рабочий ток: 4A
4. Размер: 35 мм * 32 мм

3 S 4A-5A
Описание продукта:
Особенности
-Встроенный высокоточный, напряжения микросхема вольтметра.
Подключите устройство к выводы зарядного устройства, которые гибкий шланг высокого давления устройство.
-Встроенный три сверхтока микросхема вольтметра (1 перегрузки по току, 2 перегрузки по току, защита от короткого замыкания)
-Через трубу MOS, она может контролировать зарядку и разрядку аккумулятора;
-Низкий режим ожидания потребление тока

Свойства защитной платы литиевого аккумулятора
Модель: hh-P3-10.8
Напряжение при зарядке диапазон: 4,25-4,35 v±0. 05в
Размер: 48*15*1,0 мм
Диапазон разрядного напряжения: 2,5-3.0в ±0. 05 в
Максимальный рабочий ток: 3A
Рабочая температура:-40 --- + 50 °
Максимальный мгновенный ток: 4-6A
Условия хранения:-40 --- + 80 °
Статическое электричество: менее 6 мкА
Срок службы: более 50000 часов
Сопротивление: менее 45 м Ω
Защита от короткого замыкания: может защитить, нужна зарядка

Функция
Подключите литиевый аккумулятор с защитной платой в соответствии с схемой проводки, когда напряжение батареи находится между давлением зарядки и разрядным напряжением, и P +, P-зарядка через 1 секунду, выходное напряжение P + и P-такое же, как и напряжение батареи.

Обратите внимание
После правильного подключения к аккумулятору, если нет напряжения на выходе, используйте зарядное устройство для активации защищенной платы.

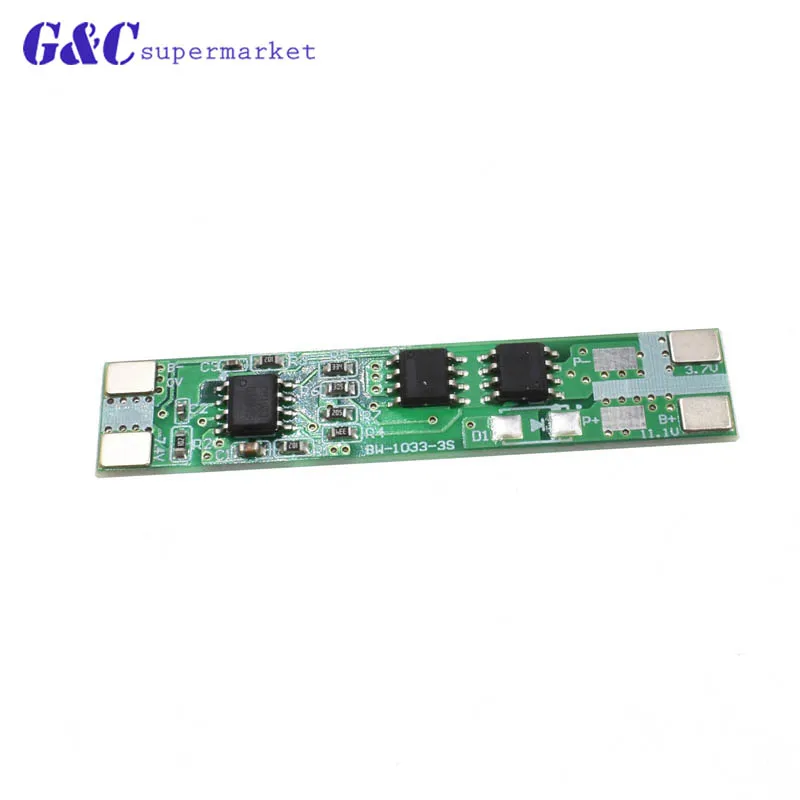

3 S 8A 11,1 V 12,6 V
Информация о продукте:
Напряжение зарядки: 12,6 V-15 V
Максимальный непрерывный разряд тока: 10А
Напряжение обнаружения перезаряда: 4,25 В ± 0,025 в
Переразряда обнаружения напряжения: 2,70 V ±0. 1 V
Напряжение при обнаружении тока: 150 ± 30 мВ
Ток обнаружения по току: 8A±1A
Время задержки обнаружения перегрузки: 5 мс-15 мс
Диапазон рабочих температур:-40 ~ + 50 °C
Диапазон температуры хранения:-40 ~ + 90 °C
Размер: 56*10 мм

Посылка в комплект входит:
3 S 8A 11,1 V 12,6 V литий-ионная литиевая батарея 18650 зарядное устройство Щит защиты печатной платы

3 S 10A 12 V
Параметры:
Абсолютно новый
Размеры: approx.50x16x1mm
Максимальный ток разряда: 10А
Защита от перезаряда обнаружения напряжения: 4,25-4.35V ±0. 05в
Напряжение обнаружения переразрядки: 2,3-3.0в ±0. 05 в
Максимальный рабочий ток: 5A-8A
Переходного тока: 9A-10A
Рабочая температура:-40 ~ 50 °
Температура хранения:-40 ~ 80 °
Ток накаливания: <6uA
Внутреннее сопротивление: <60 МОм
Срок службы:> 30000 часов

Особенности:
Защита от короткого замыкания.
Защита от избыточного заряда.
Защита от перегрузки.
Защита от избыточной силы тока.
Может быть применен к различным литиевым сердечником 3,7 в.
Компактный размер и легкий.
Тонкая работа и долговечность.
Гарантируйте безопасность аккумулятора.

Подходит для:

10,8 В (номинальное напряжение полимерной батареи)
11,1 В (18650 или 3,7 в литиевая батарея Номинальное напряжение)
12,6 в (литиевая батарея с полным напряжением зарядки)

Примечание:
Допускается погрешность в 1-5 мм из-за ручного измерения.
Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.

Посылка включен:
1 x защитная плата литиевой батареи

3 S 12A 12 V
Информация о продукте:
1. Модель: 3 серийный 12 V 12A резервная плата
2. Размер: 45*55 мм/1,77 "* 2,17"
3. Непрерывный рабочий ток: 4. Мгновенный Рабочий ток: 5. Напряжение зарядки: 12,8-16 В
6. Ток зарядки: 7. напряжение защиты от перезарядки: одноэлементная 4,2 В +/-0,025 в
8. напряжение защиты от перегрузки: одноэлементная 2,9 В +/-0,1 в
9. Защита от короткого замыкания: Да
10. подходит для применения: 3,7 V cell 3 serial/18650 несколько параллельных
11. мощность нагрузки:
Обратите внимание:
1. Сначала обнаружите напряжение ячейки в основном стабильное, затем последовательное соединение
2. Когда паяльная защитная доска, время касания между паяльником и защитной доской не должно быть слишком длинным, в пределах 1,5 s является лучшим
Посылка в комплект входит:
1 шт. * 3 S 12A полимерная литиевая батарея зарядное устройство модуль защиты 12 В 18650 Li-ion

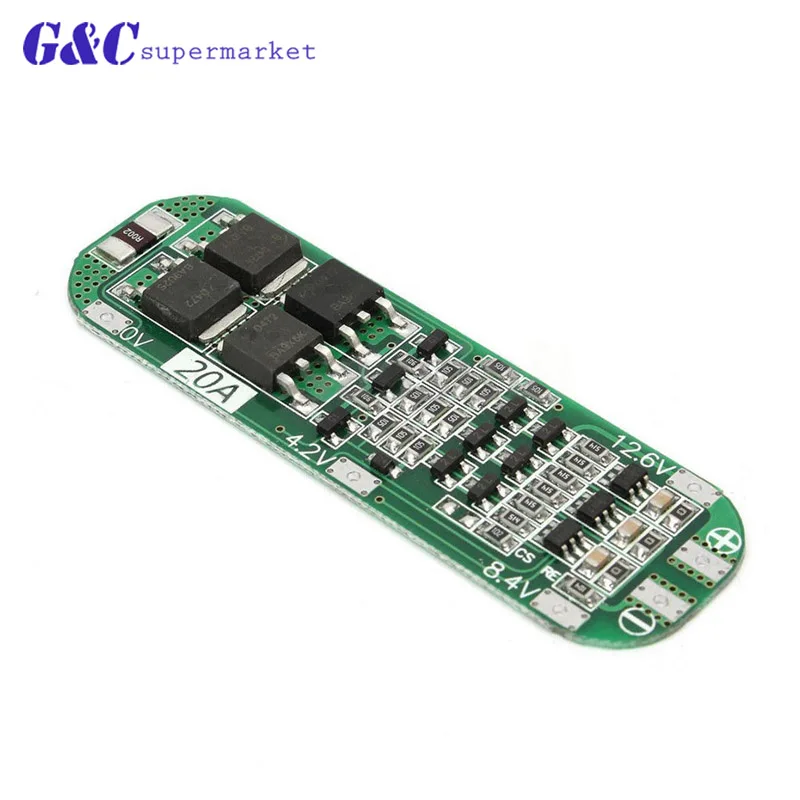

3 S 20A 12,6 V

Особенности:
Название модуля: 3 S 12,6 V литий-ионная литиевая батарея 18650 защита зарядного устройства PCB boardподходящий диапазон: для номинального напряжения 3,6 V 3,7 V литиевая батарея (включая 18650,26650, литий-полимерные батареи)
Размер продукта:
59*20*3,4 мм Вес продукта: 4,4 г
Напряжение зарядки: 12,6 в
Максимальный выходной ток: 20А
Максимальная выходная мощность/зарядка: 252 Вт

Меры предосторожности:
1. строго в соответствии с схемой проводки: 0 В/4,2 в/8,4 в/12,6 в, в противном случае это может привести к повреждению чипа.
2. После подключения, необходимо сначала зарядить активацию, затем будет иметь выход.

Примечание: Не смешивайте хороший аккумулятор и плохой аккумулятор для использования. внутреннее сопротивление 3 емкости батареи будет лучше. пожалуйста, покупатели знают профессиональные данные об этом модуле перед покупкой

Посылка включает в себя:
1 шт. x 3 S 20A 12,6 в литий-ионная литиевая батарея 18650 зарядное устройство PCB BMS Защитная плата

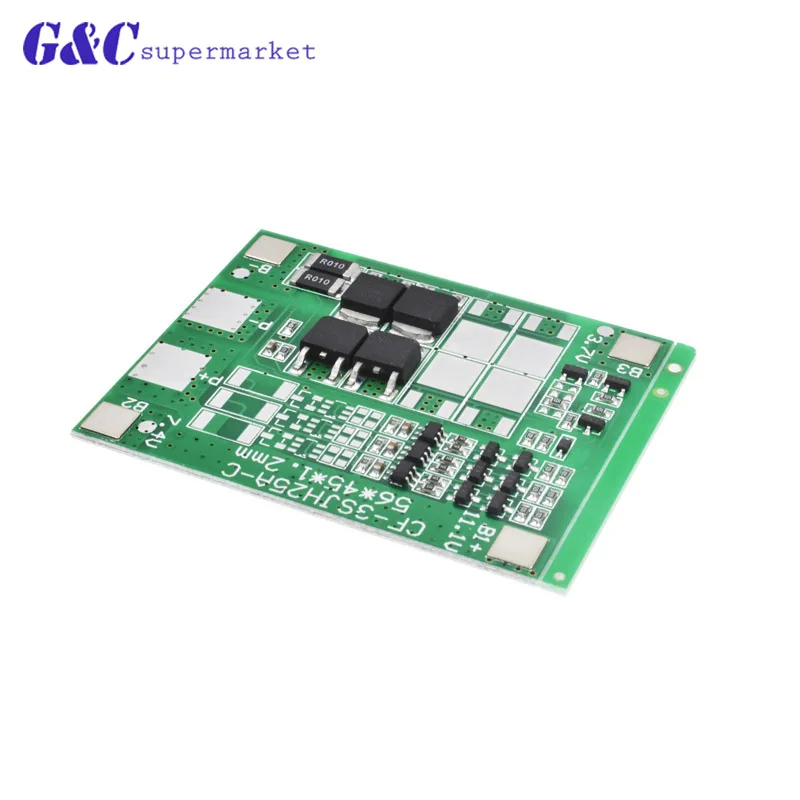

3 S 25A 11,1 V 12,6 V
Плата защиты литиевой батареи 25A
Абсолютно новый
Размер: около 56 мм * 45 мм * 1,2 мм
По сравнению с Диапазон напряжения: 4,25-4.35v ±0. 05в
Диапазон перенапряжения: 2,3-3.0в ±0. 05 в
Максимальный рабочий ток: 0-25 А
Максимальный переходный ток: 34-40A
Ток: менее 30uA
Внутреннее сопротивление: менее 100 МОм
Рабочая температура:-40 --- + 50 °
Состояние хранения:-40-+ 80 °
Эффективная жизнь: больше than30000h
Защита от короткого замыкания: Да, задержка самовосстанавливающийся
Меры предосторожности:
Строго в соответствии со схемой проводка: 0 V (B) 3,7 V (B1) 7,4 V (B2) 11,1 V (B + проблемы, пожалуйста, свяжитесь с нами, чтобы чувствовать себя свободно, намеренно не защита от короткого замыкания.
После подключения линии необходимо сначала зарядить, затем получить выход.
Когда аккумулятор подключен в серии с 3 групп, пожалуйста, убедитесь, что напряжение каждого аккумулятора одинаковое. Если не то же самое, пожалуйста, заполните каждый набор батарей, а затем используйте.
Не смешивайте хороший аккумулятор и аккумулятор.
Емкость внутреннее сопротивление батареи находится ближе будет лучше.
Внимание: Не смешивайте хороший аккумулятор и плохой аккумулятор для использования. Внутреннее сопротивление 3 емкости аккумулятора будет лучше. Перед покупкой, пожалуйста, ознакомьтесь с профессиональными знаниями этого модуля
Примечание:
В разных производственных партиях характеристики товара могут немного отличаться. Если вы указываете разницу, пожалуйста, покупайте ее внимательно.
Возможны отклонения в 1-5 мм из-за ручного измерения.
Цвет изделия, отображаемый на фотографиях, может немного отличаться от цвета на мониторе компьютера, так как мониторы не откалиброваны так же
Посылка включает в себя:
1 шт * Щит защиты печатной платы

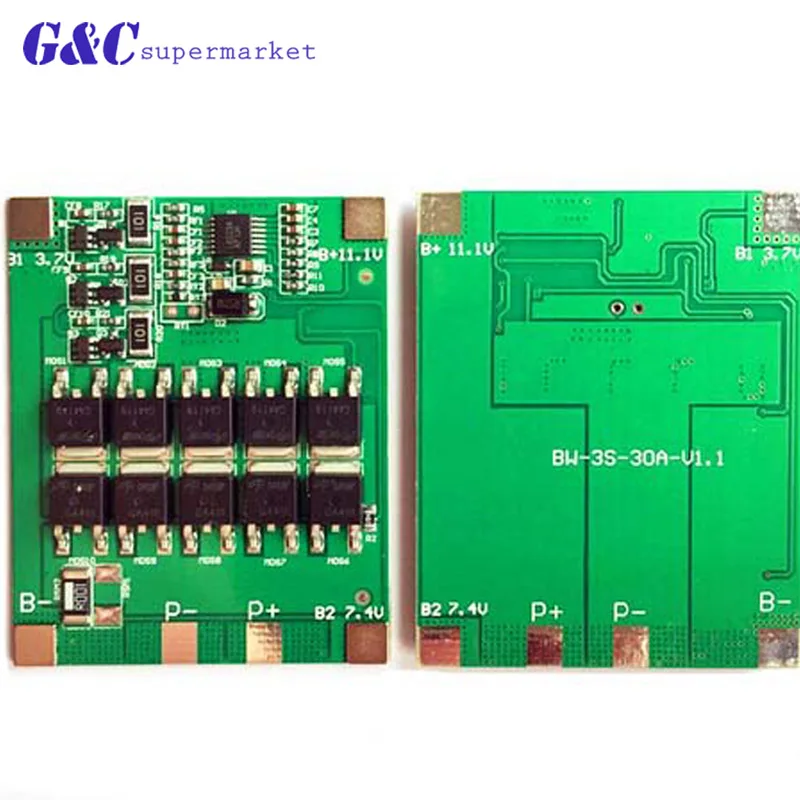

3 S 30A 12 V
Эта защита доска использует Тайваня Высокоточный защита IC + A0 мощность MOS прибор
Встроенный высокоточный, напряжения микросхема вольтметра и схему для напряжение, ток, и контроля температуры для того, чтобы обеспечить пакет безопасности. Кроме того, этот IC оснащен функцией зарядки 0 В для увеличения срока службы упаковки.
Этот IC имеет два режима работы: нормальный режим и режим сна. Когда любая ячейка находится в состоянии низкой емкости, IC входит в режим сна, чтобы уменьшить энергопотребление системы.

Информация о продукте:
1. Модель: 3 последовательных 12 В 30A Защитная плата
2. Размер: 56*45*4 мм
Напряжение зарядки: DC: 12,6 V-15 V CC/CV
Напряжение обнаружения перезаряда: 4,27 В ± 0,05 В
Напряжение разгрузки: 2,7 В ± 0,080 в
Ток зарядки: 5А-10А
Разрядный Рабочий ток: 30А
Мгновенный ток разрядки: 60A
Внутреннее сопротивление: ≤40mΩ
Диапазон рабочих температур:-20 ~ + 75 °C

Посылка в комплект входит:
1*3 S 12 V 30A Щит защиты печатной платы

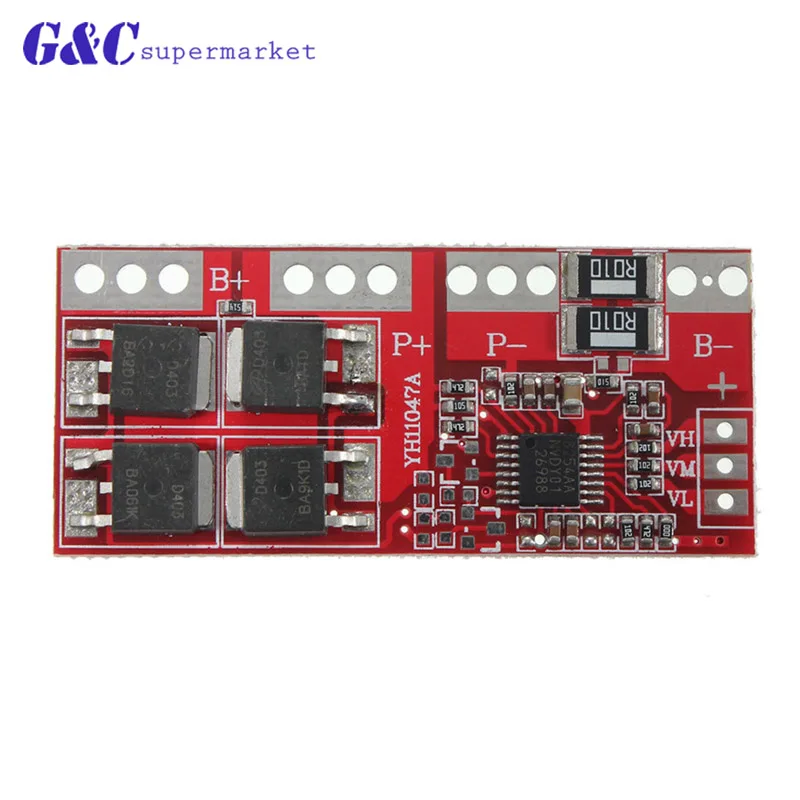

3 S 30A 12,6 V
Описание продукта:
Модуль: 3 S литий-ионная литиевая батарея Защитная плата
Защита от перезаряда обнаружения напряжения: 4,25 ±0. 025 V
Защита от перезаряда снять напряжение: 4,15 ±0. 05в
Защита от разрядки обнаружения напряжения: 2,50 ±0. 08 V
Защита от разрядки снять напряжение: 3,00 ±0. 1 V
Защита от перегрузки по току • сила тока: 20-30A
Рабочий ток: 15А (естественное охлаждение 10.а, добавить теплоотвод 15А, Максимальный мгновенный ток 30А)
Автоматическое восстановление, без активации
Защита от:
Защита от короткого замыкания
Защита от избыточного заряда
Защита от избыточной разрядки
Защита от избыточной силы тока
Рабочая температура: 40-85 °
Размер: 50*22*4 мм

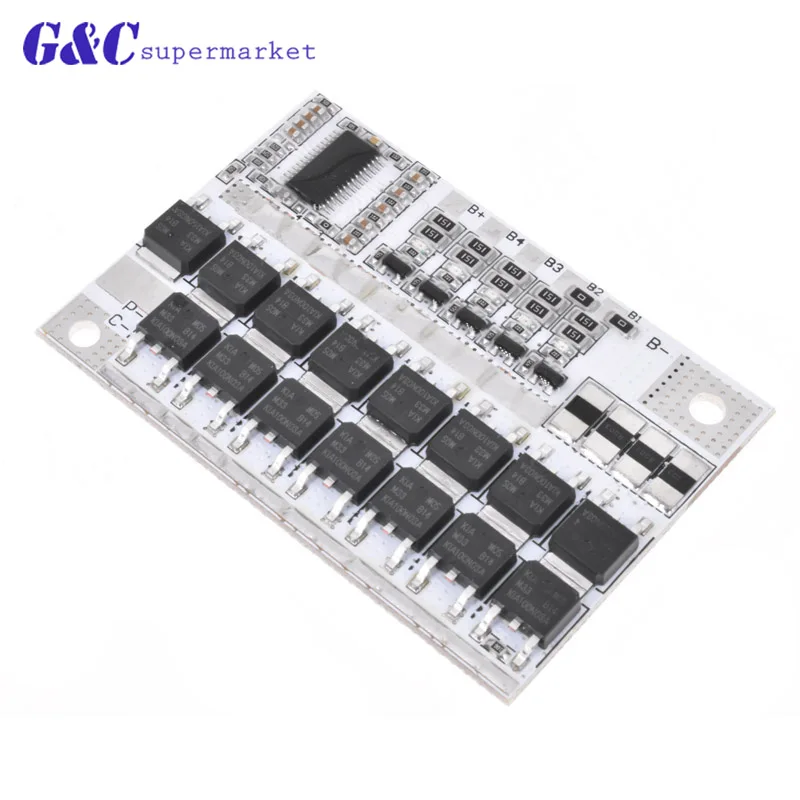

3 S 100A 12 V
Технические характеристики изделия:
3 S для Li-POLYMER LiMnO защитный параметр (3,6 V/3,7 V)
Защита от перезаряда аккумулятора в одной камере напряжение: 4,21-4,29 в
Защита от избыточного заряда аккумулятора от одного элемента напряжения: 4,14-4,24 В
Задержка защиты от перезаряда: 1,5-2,5 S
Защита от переразрядки аккумулятора одной ячейки напряжение: 2,72-2,88 в
Одноэлементная батарея переразрядная защита Восстановленное напряжение: 2,9-3,1 в
Защита от заряда тока: 100A
Защита от перегрузки тока: 100A
Защита от перегрузки: 0,5-1,5 S
Защита температуры: Да, есть интерфейс контроля температуры
Разъединитель для защиты: Да
Нехватка защиты: Да
Задержка задержки: 100-600 США
Режим восстановления: выключение нагрузки.
Ток контактного разряда: 80A
Synopline ток разряда: 60A
Зарядный ток никель-металл: 60A
С функцией сохранения баланса: Да
Баланс ампер (ток): 60ма
Точность баланса тока: 4,14-4,24 В
Размер: 60 мм (Д) * 42 мм (Ш) * 3,9 мм (В)

Посылка в комплект входит:
1*3 S литиевая батарея Защитная плата
