Цифровой осциллограф GeeekPi Mini DSO DS213 DSO213 4 канальный нано 100MSa/s с дополнительным

Цифровой осциллограф GeeekPi Mini DSO DS213 DSO213 4 канальный нано 100MSa/s с дополнительным

Описание:

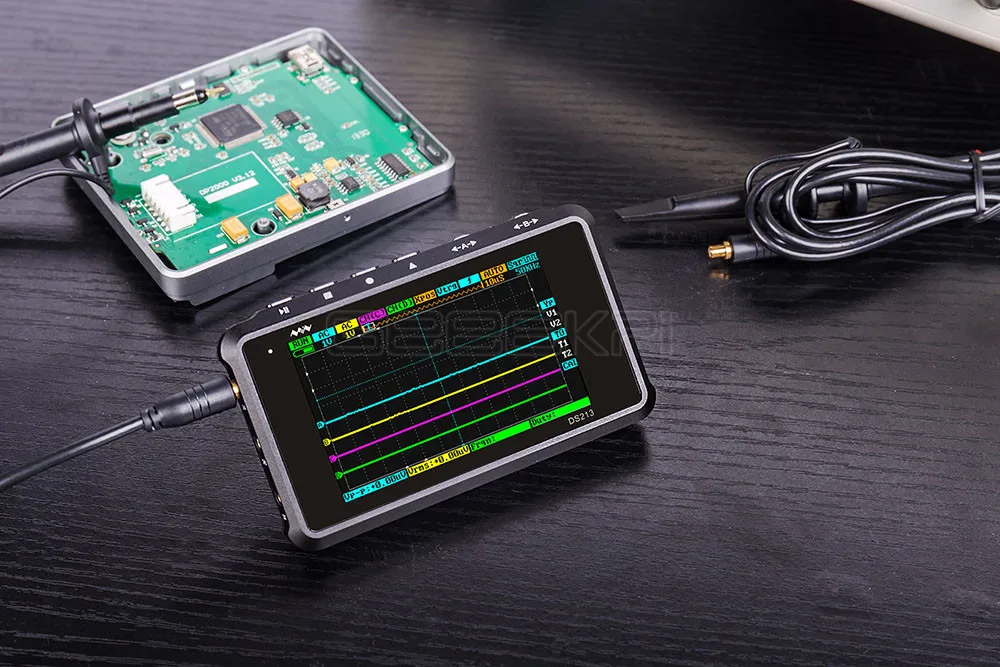

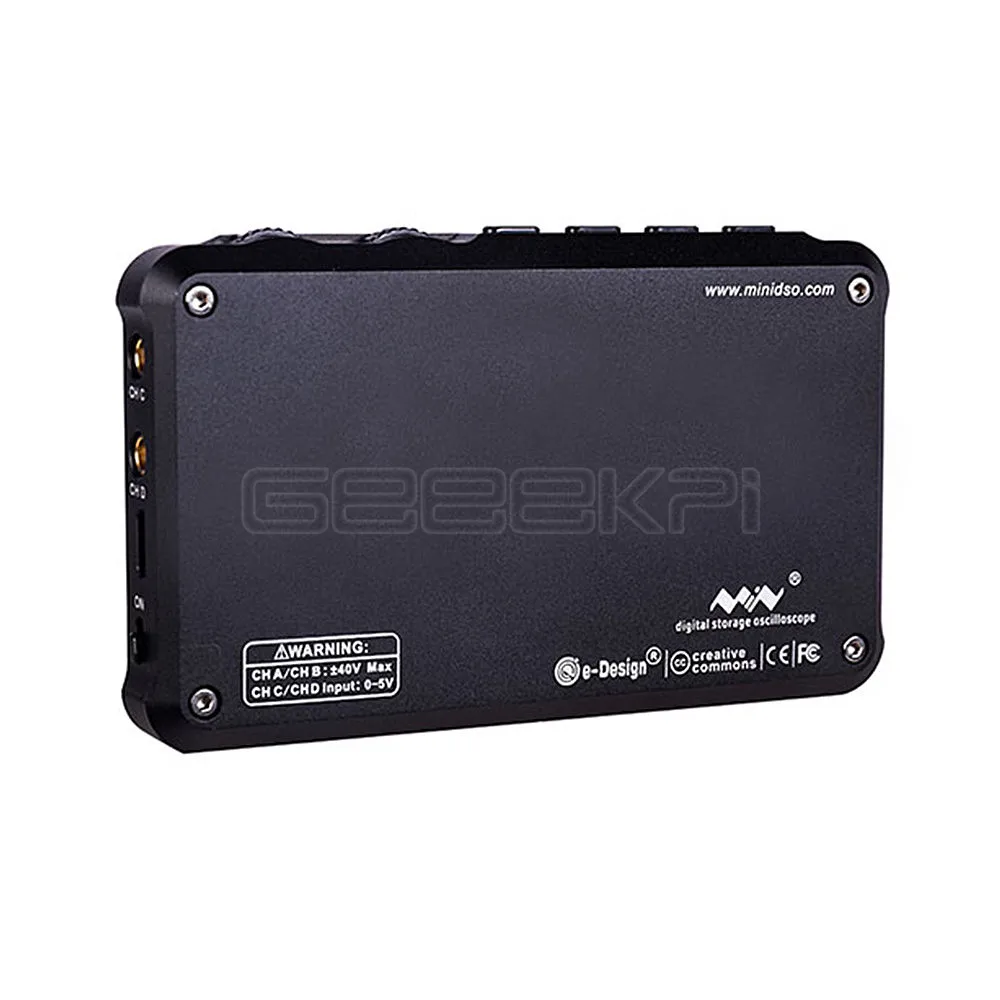

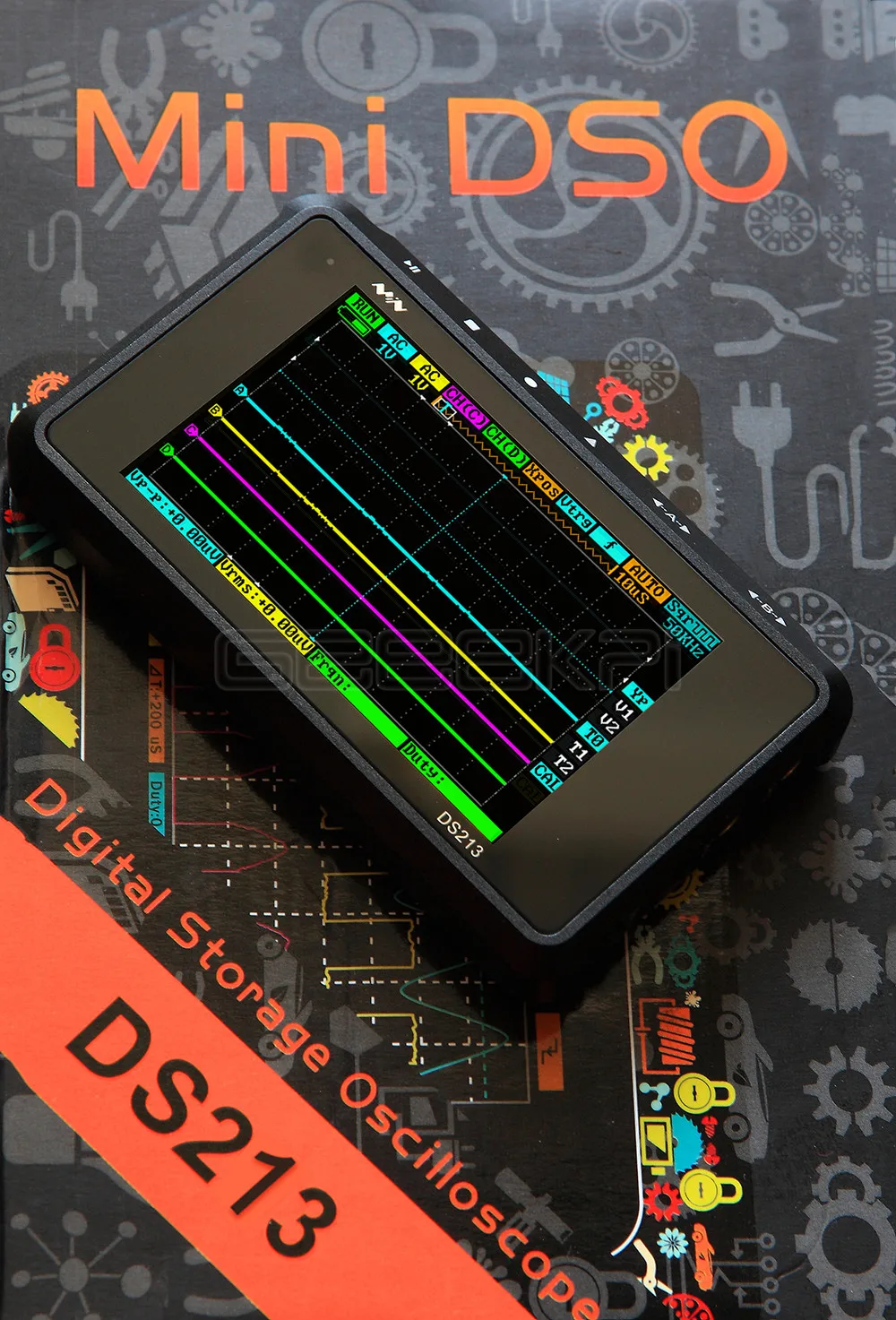

DS213 представляет собой "5-трек, 4-волновой линией» цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный usb-накопитель 8 Мб для хранения сигналов и обновления прошивки системы. Слой приложения кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии с их потребностями

Посылка включает в себя:

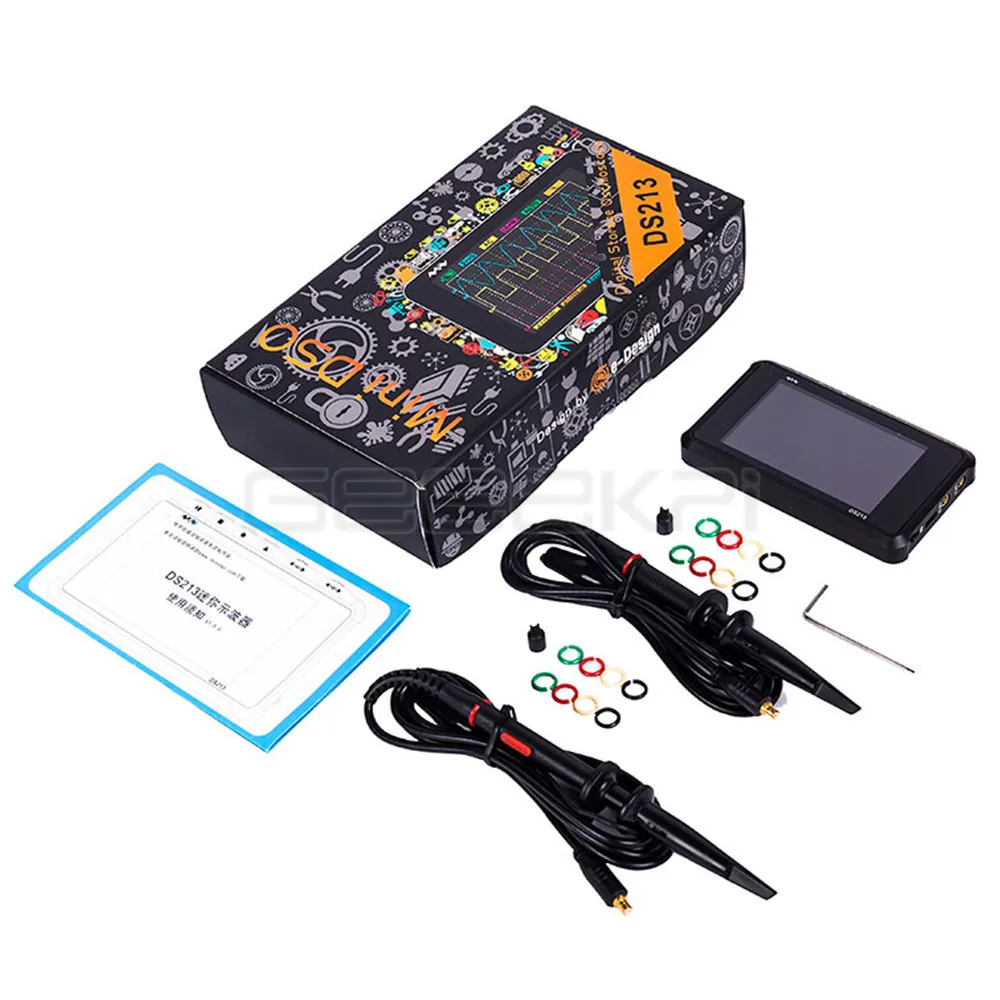

Комплект 1 "DS213 осциллограф":

• Цифровой осциллограф DS213-1 шт.
• 1 x X10 зонд
• 1 x X1 зонд
• USB кабель (1 шт.);
• 1 х Отвертка
• 1 x чехол сумка
• Руководство пользователя (1 шт.)

Комплект 2/3/4/5 "DS213 и красный/черный/синий/желтый чехол":

• Цифровой осциллограф DS213-1 шт.
• 1 x X10 зонд
• 1 x X1 зонд
• USB кабель (1 шт.);
• 1 х Отвертка
• 1 x чехол сумка
• Руководство пользователя (1 шт.)

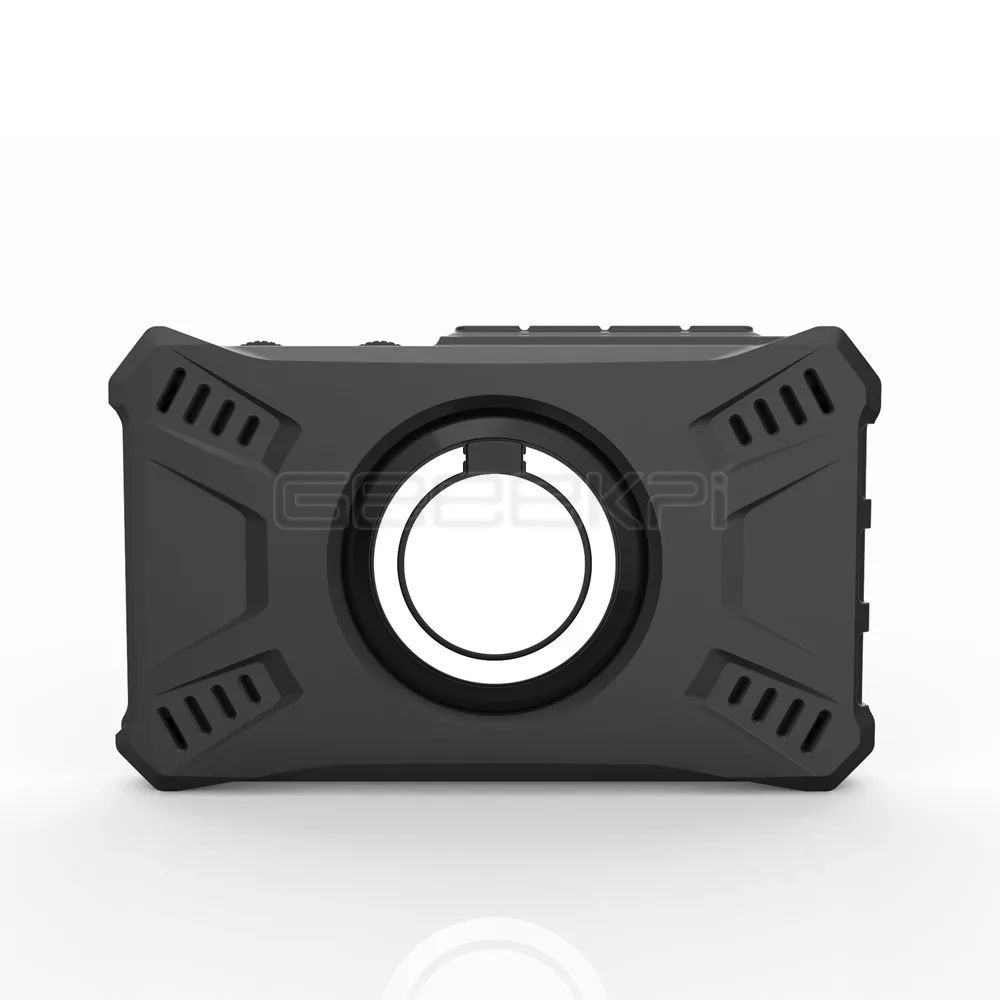

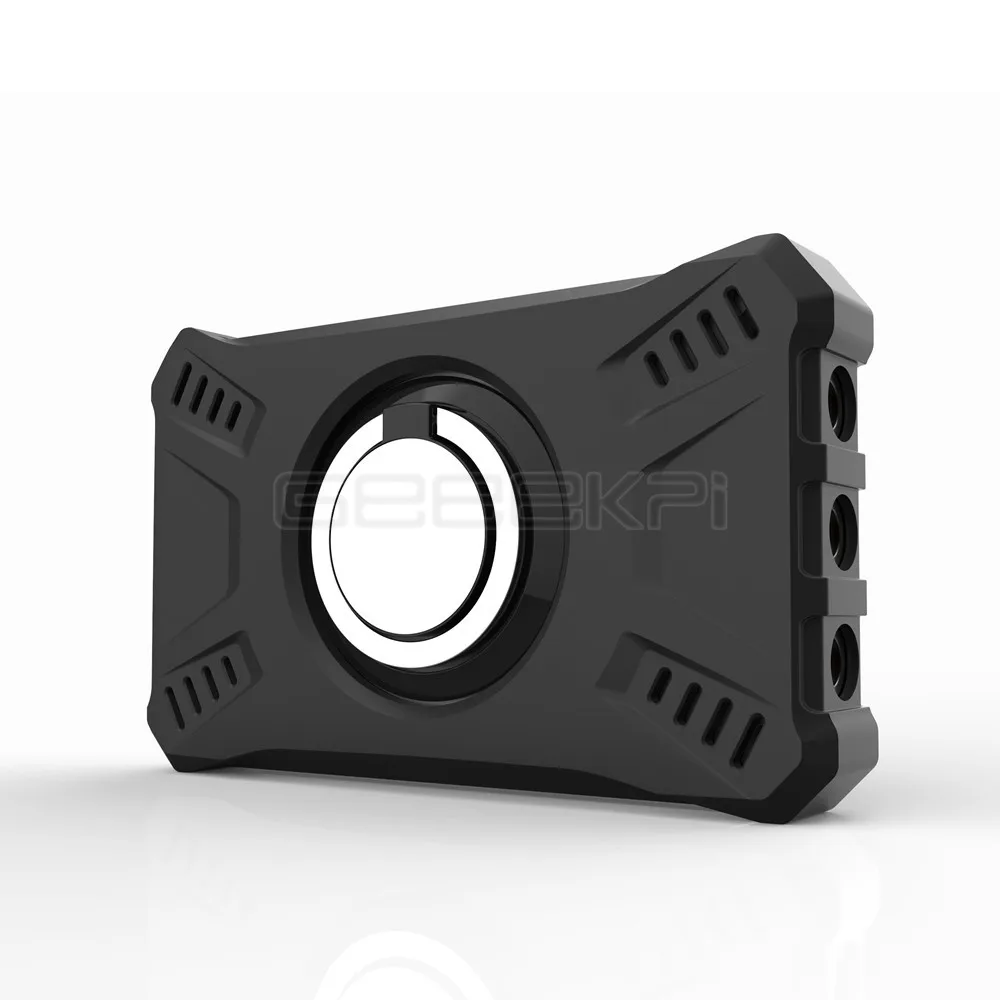

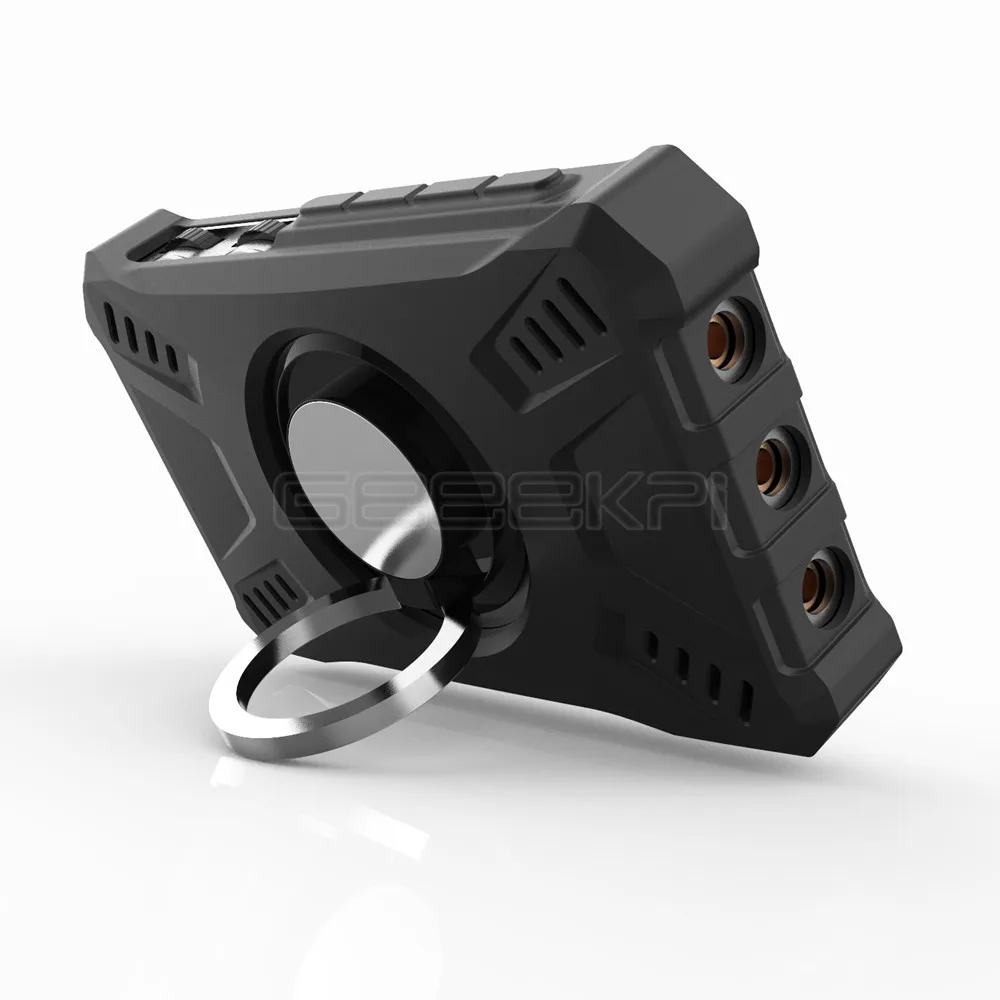

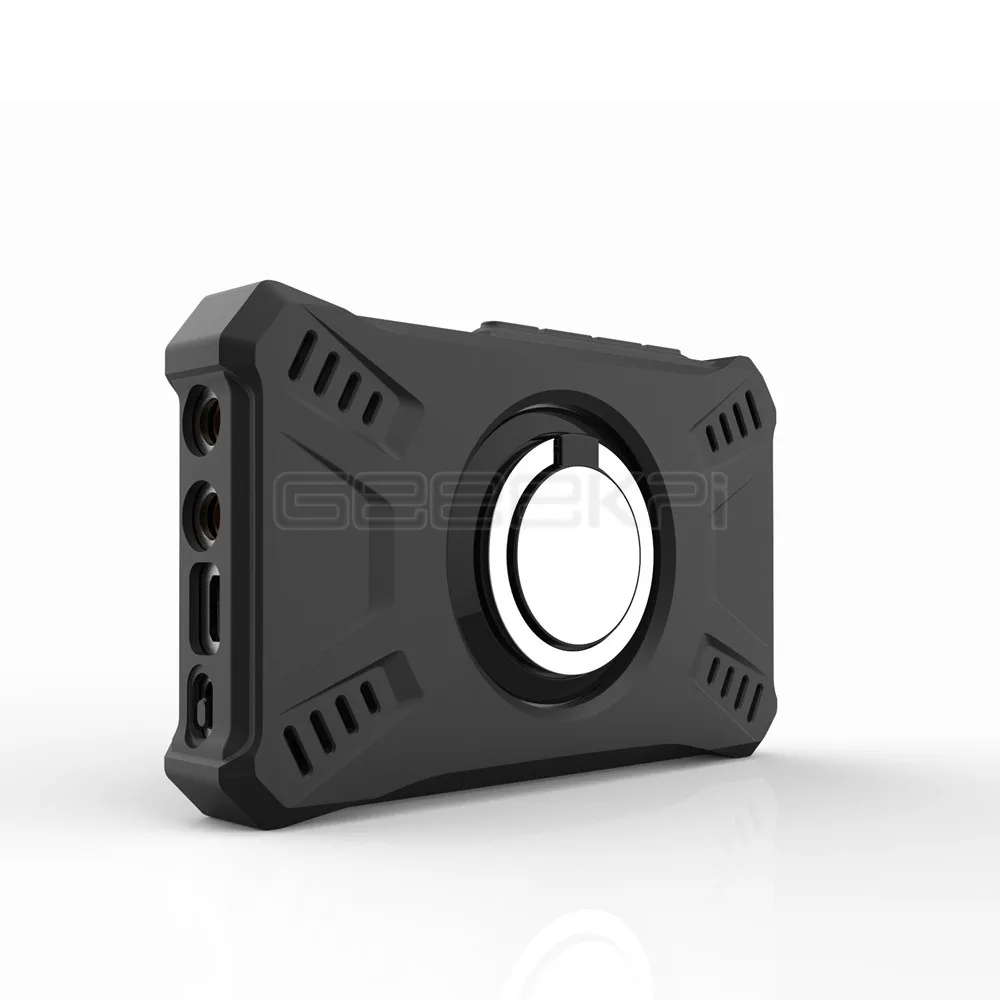

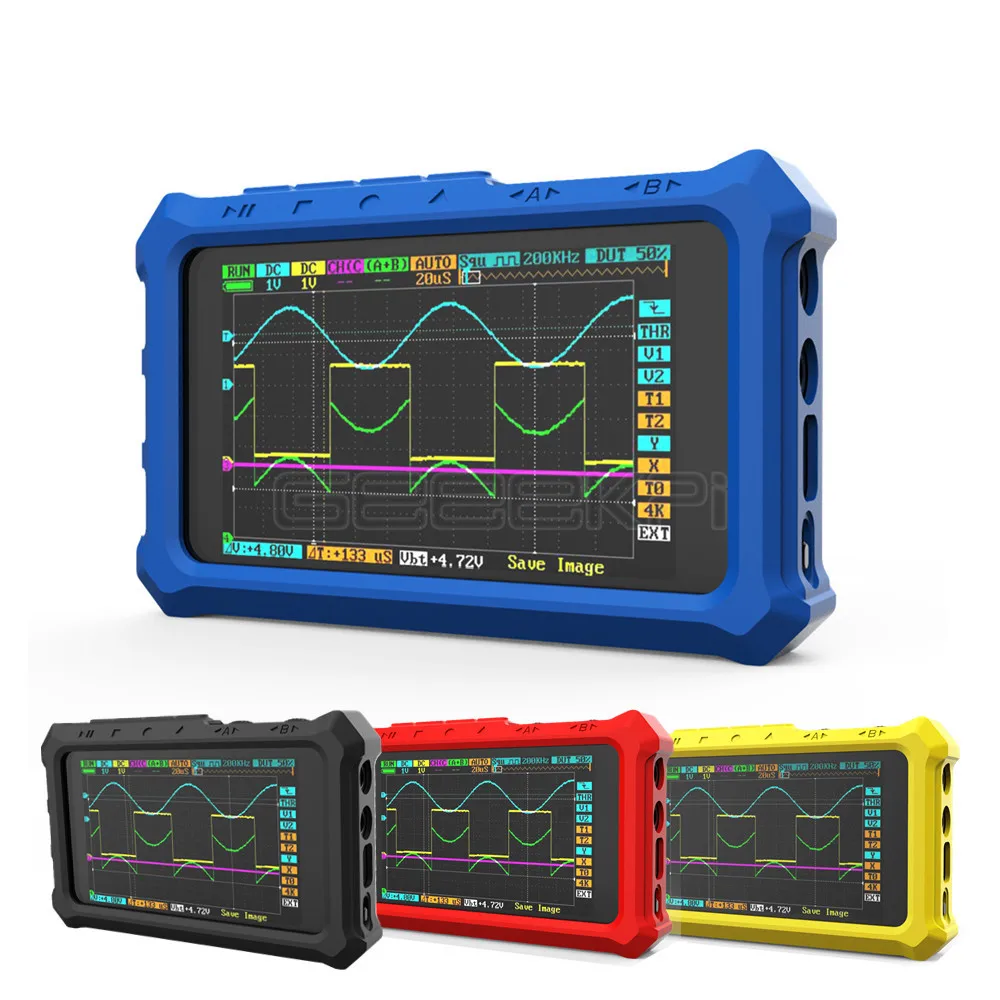

• 1 x силиконовый чехол (Дополнительный Цвет: Красный/черный/Синий/Цвет: желтый)

Продукт Особенности:

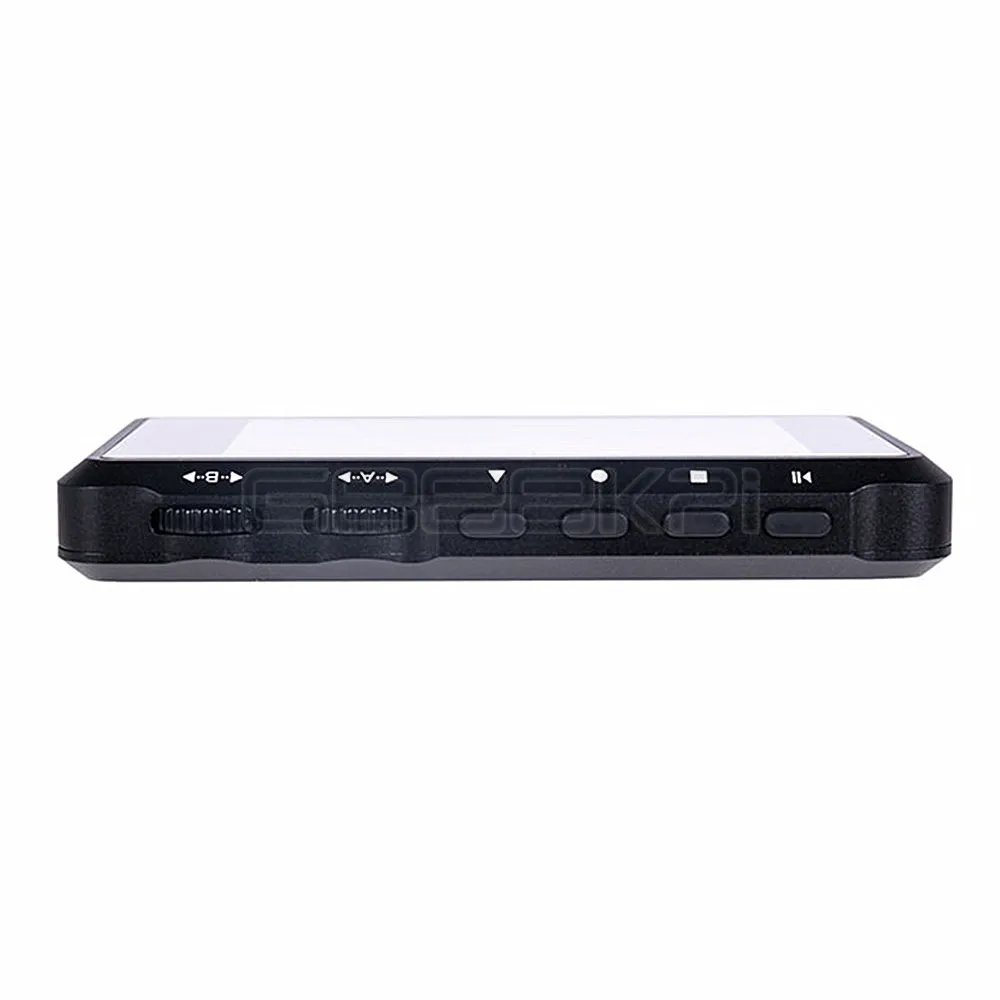

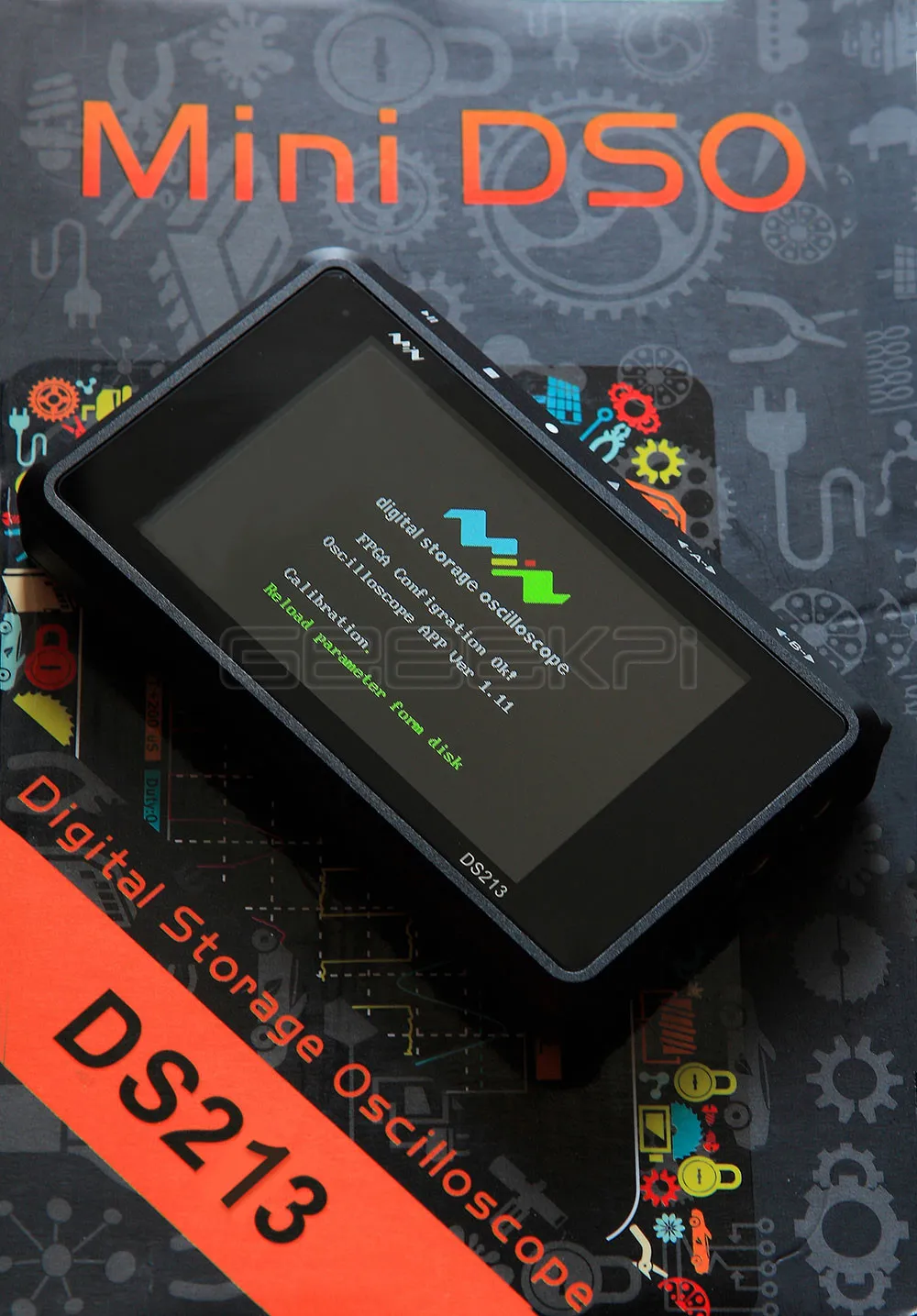

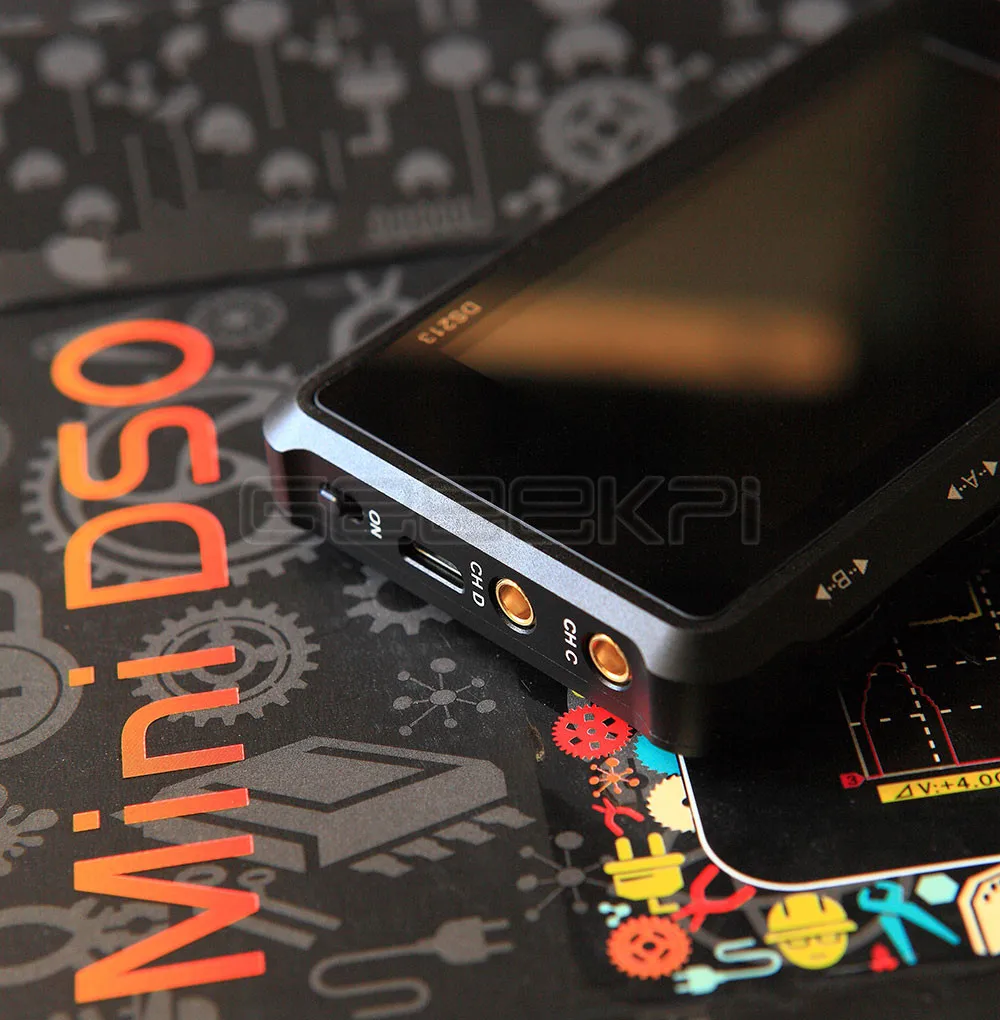

DS213 цифровой осциллограф:

• Мини-размер, вес, портативный и портативный светильник;
• Он может хранить формы волны, делая анализ формы волны более четким и эффективным;
• Несколько режимов триггера, поддержка триггера Ascend/Descend Edge, положительного/отрицательного импульсного триггера и логического триггера;
• Мощная способность обрабатывать формы волны, она может автоматически измерять такие параметры, как напряжение, частота и ширина импульса США.

• Материал: силикон
• 4 цвета: черный/синий/красный/желтый
• Размер изделия: 105*65*17 мм
• Упаковка коробки: 135*83*25 мм
• Вес нетто продукта: 36 г/шт.
• Вес брутто: 59 г/шт.

Технические характеристики:

• Процессор: ARM Cortex M3
• FIFO и Управление:FPGA
• АЦП:HWD9288-100

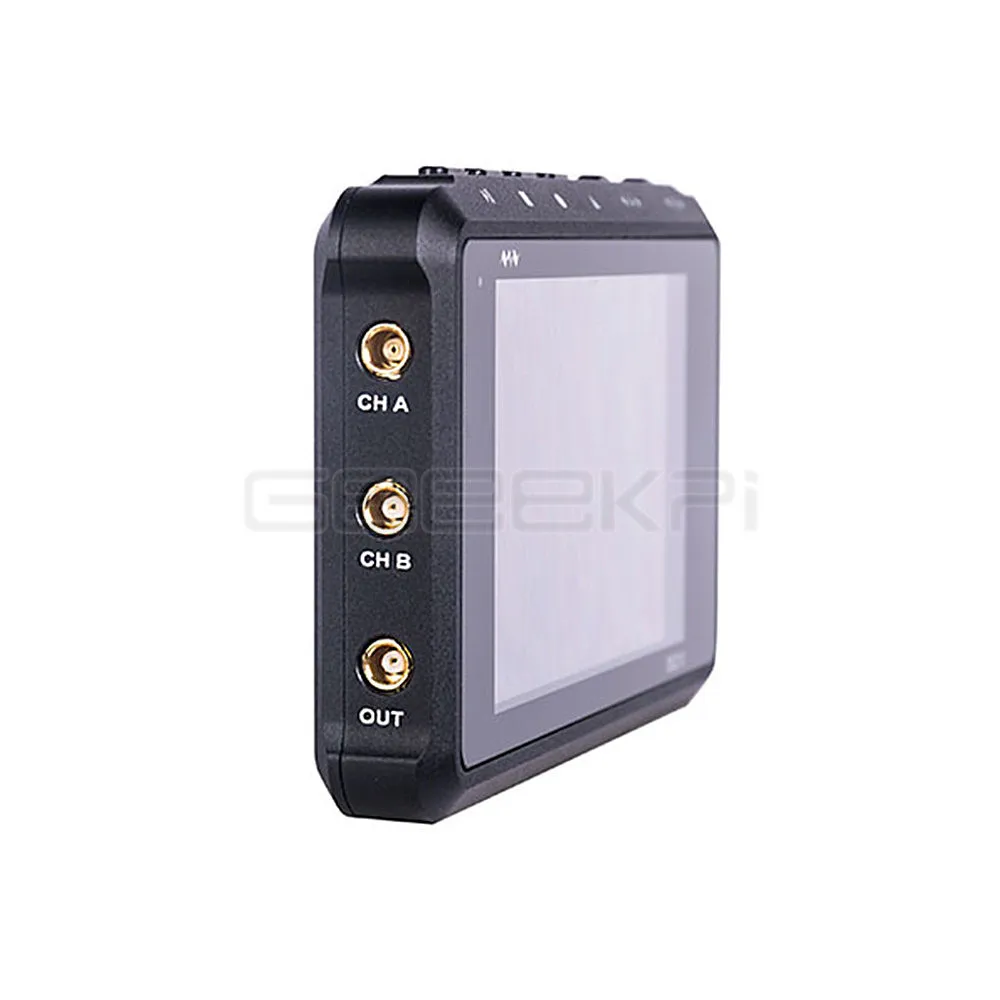

• Аналоговый Каналы: 2([CH_A] [CH_B])

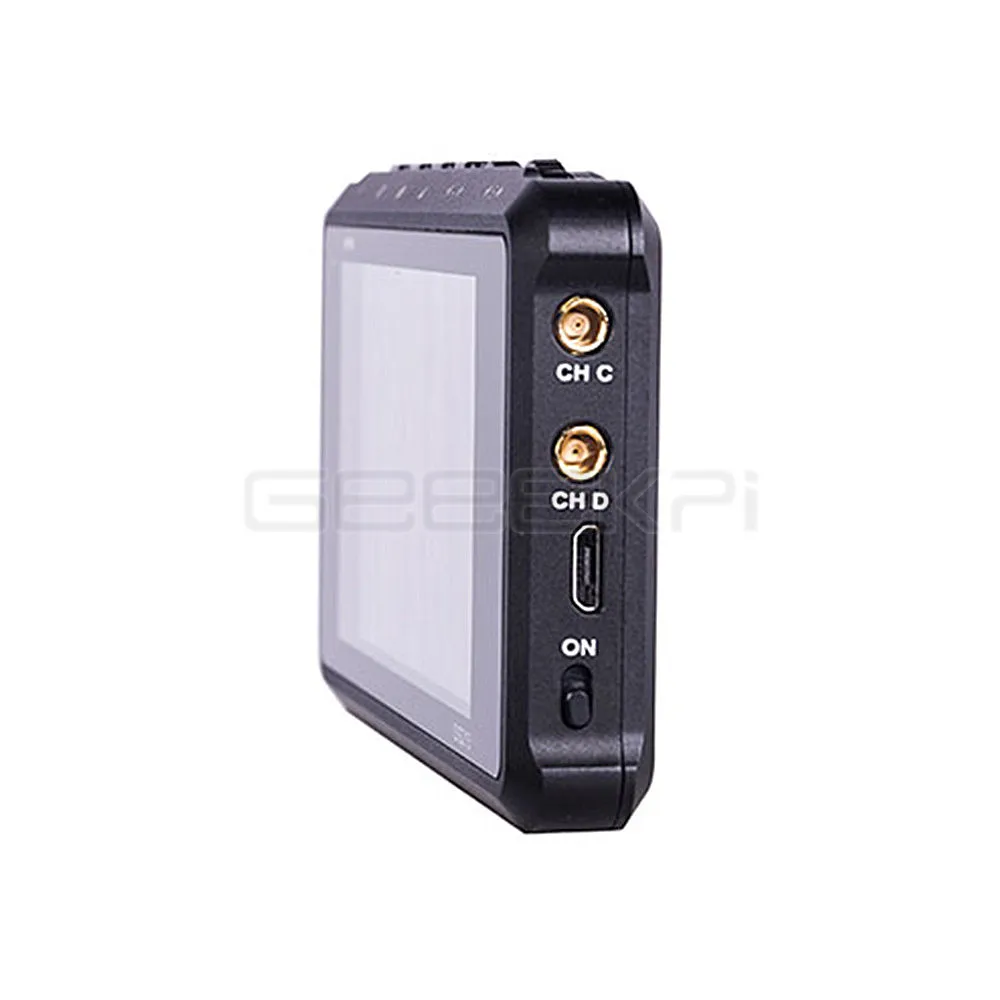

• Цифровой Каналы:2([CH_C] [CH_D])
• Управление канал:INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D]
• Чувствительность:10 мВ-10 В/див (1-2-5 шаг) (с помощью зонда X1)
• 100 мВ-100 в/див (1-2-5 шаг) (с помощью зонда X10)
• Вертикальный Разрешение:8 бит
• Образец памяти: материал подошвы: полиуретан толщина4 канала, 4*4K
• Соединение:Постоянный ток, переменный ток,
• Макс Вход Напряжение:± 40Vpp (с помощью зонда X1)
• ± 400Vpp (с помощью зонда X10)
• Тип триггера:Ascend/спуск кромки триггера, положительный/отрицательный импульсный триггер, логический триггер
• Режим запуска:Авто, нормальный, одиночный, медленный
• Источник запуска: [CH_A] [CH_B] [CH_C] [CH_D]
• Источник сигнала:Квадратная волна: от 10 Гц до 8 МГц, всего 20 сдвигов и 3 источника сигнала Vpp;
• Синусоидальная/Треугольная/Пилообразная волна: 10 Гц до 20 МГц, всего 11 сдвигов и 3 Vpp источника сигнала
• Хранение:Встроенный usb-диск 8M
• Типы файлов:BMP, BUF, CSV
• Автоматическое Измерение типа:Последовательность сигнала/цикл/коэффициент мощности, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее
• Измерение курсора:Значение времени, амплитудное значение
• Дисплей режимы: 4 линии волны: линия 1: [CH_A], скрыть
• Линия 2:[CH_B], скрыть
• Линия 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE
• 4 линии: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], HIDE
• Отбора проб режим:Выборки в режиме реального времени
• Частота дискретизации:100 м Sa/s
• Батарея:1000 мАч (  В комплекте  )

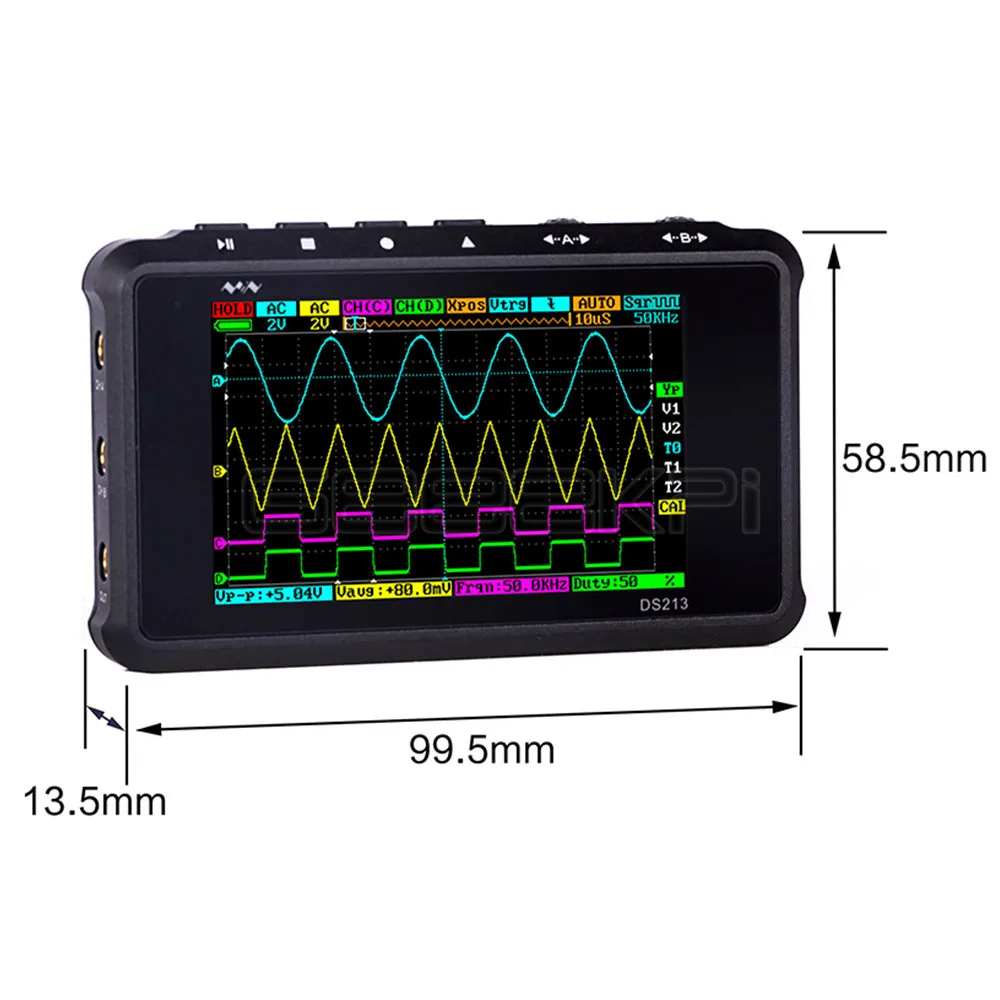

• Размеры:99,5 мм x 58,5 мм x 13,5 мм
• Вес:129 г (С аккумулятором)

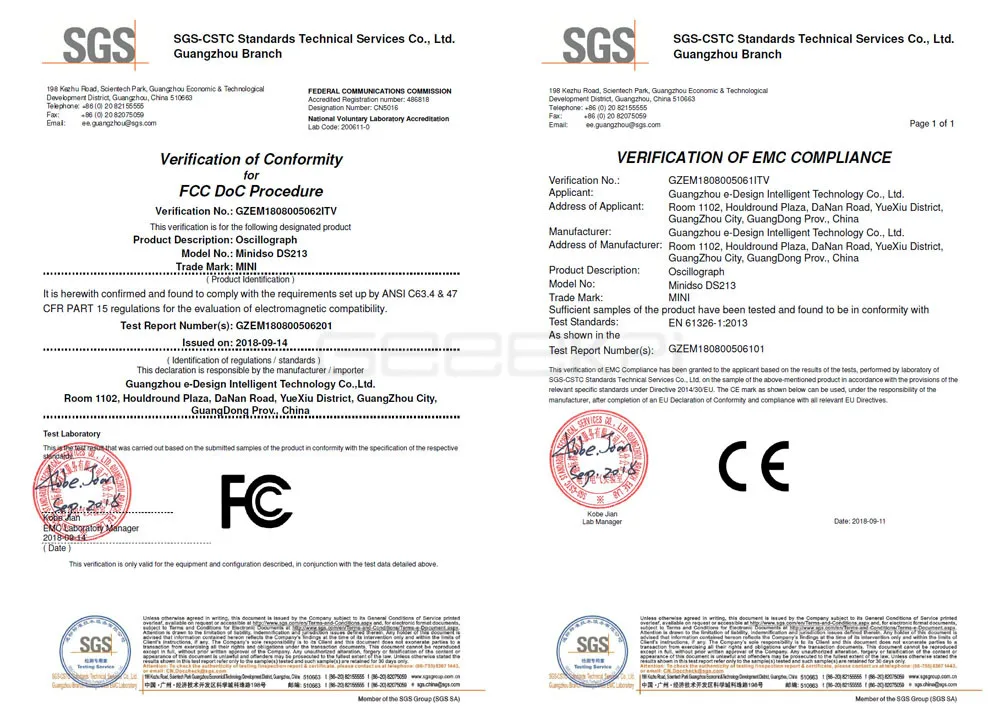

• Сертификат:Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC, аддитивного цветового пространства
