ELECALL EDF 96D насос поплавкового выключателя Авто Топливный воды переключатель

ELECALL EDF 96D насос поплавкового выключателя Авто Топливный воды переключатель

Описание:

· Этот продукт использует интегрированную цепь, в сочетании с высотными зданиями.

· Раковина (водная башня) предназначена для повышения уровня классификации имеет контроль соединения под раковиной.

· Дренаж раковины и защита воды и другие функции, может автоматически бак воды, дренаж и эффективный уровень воды бассейна для предотвращения перерасхода воды или насос холостого хода высокого повреждения, является промышленным, товары для домашнего хозяйства очень подходят для города, сельского хозяйства, школы, где горнодобывающие предприятия и домашняя вода.

· Проект колодца воды, широко используется в печати и окрашивании, химической, пищевой, напитков, вина, сахара и других отраслях промышленности.

Технические характеристики:

Напряжение диапазон: AC220V

Максимальный ток: 5A

Максимальный насос: 550 Вт

Размер: 88*50*67 мм

Вес: 210 г

Установка: крепление на din-рейку

Посылка

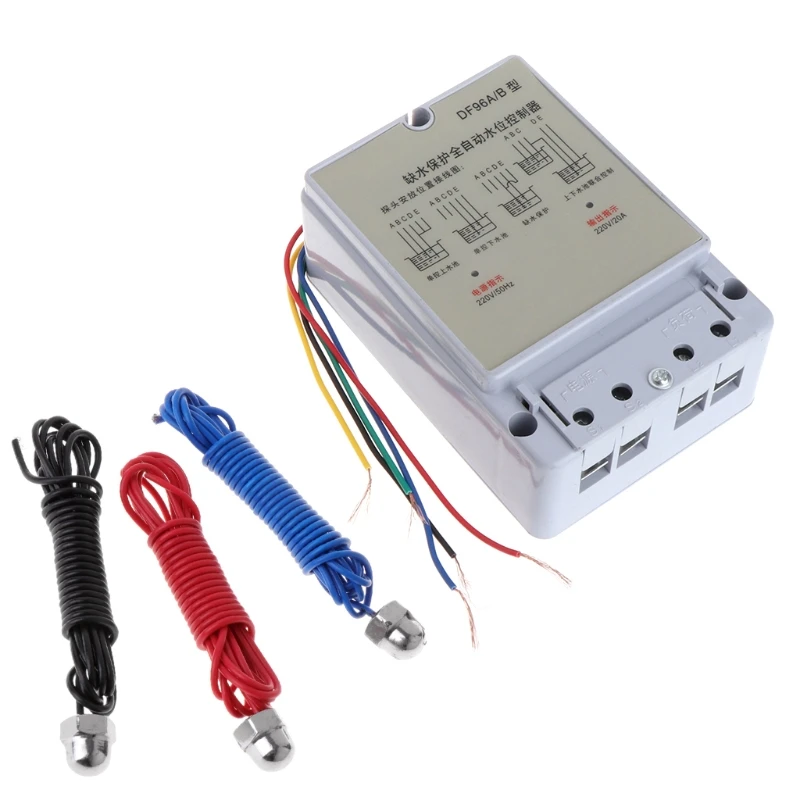

1 * контроллер уровня воды + 3 шт. * 5 м кабель датчика или 2 м кабель датчика

. Зонд установки

1. Инструкции по установке бассейна с одним управлением (хранение воды), показанные на рис. 1

A (красный)-контрольная точка верхнего уровня воды. Когда уровень воды достигает точки,

Зонд сенсорной воды и контроллера может остановить насос автоматически.

B (синий)-нижняя точка контроля уровня воды. Когда уровень воды выключается в точку,

Зонд из досягаемой воды и контроллер может начать насос автоматически.

C (черный)-должен быть помещен в нижней части бассейна в качестве общей линии.

D (зеленый) и E (желтый) соединены с C (черный).

1. Инструкции по установке бассейна с одним управлением (сливная вода), показанные на рис. 2.

E-верхний контроль уровня воды. Когда уровень воды достигает точки е,

Зонд сенсорной воды и контроллер может начать насос автоматически.

D-нижняя точка контроля уровня воды. Так как уровень жидкости отключается,

Зонд из досягаемой воды и контроллер может остановить насос автоматически.

C-следует разместить в нижней части бассейна в качестве общей линии.

A & B-отключен

1. Отсутствие инструкции по установке защиты от воды, показанные на рис. 3.

C & D-более низкие точки контроля уровня воды. Когда уровень воды снижается,

C или D Зонд из досягаемой воды и контроллер может остановить насос автоматически.

E & C-короткое Подключение;

A & B-отключен

1. Инструкции по установке соединения вверх и вниз, показанные на рисунке 4.

А-верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, зонд прикосновение воды и контроллер могут остановить насос автоматически.

B-нижняя точка контроля уровня воды в пуле вверх. Когда уровень воды отключается, Зонд из досягаемой воды и контроллер может запускать насос автоматически.

C-следует поместить в нижней части пула вверх и вниз в качестве общей линии.

D-нижняя точка контроля уровня воды в пуху. Когда уровень воды отключается от точки D, зонд из досягаемости и контроллер может остановить насос автоматически.

E-верхняя точка контроля уровня воды в пуху. Когда уровень воды достигает точки е, зонд достигает воды и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, то E точка отключена

Размер (блок: мм) подключение проводки

V. Удалите проблемы

1. на питание, но без работы:

A. Проверьте красный индикатор включен или нет. Если нет, сделайте соединение достаточно хорошим;

2. Когда уровень воды выше или ниже зондов, но насос не запускается или не останавливается авто, пожалуйста, проверьте его, как следующее.

A. помещается ли зонд слишком высоко или низко, чтобы уровень воды мог достигать или из-под него;

B. Соединение верхней и нижней линии или зонда происходит из-за ошибки или короткого подключения;

C. проверить, ржавеет ли он или нет, или соединение достаточно хорошее.

D. C-проверьте общую линию, находится ли она в нижней части бассейна.

. Техническое обслуживание

1. Чтобы убедиться, что товар хорошо работает, пожалуйста, проверьте соединение на входе, выходе и зондах, является ли это хорошим или нет.

2. Просим пользователя закрепить зонды в бассейне, чтобы зонды могли оставаться в точном положении, и товар может работать идеально. (Примечание: если бассейн из металлического материала, то общая линия C не может быть размещена в бассейне, или она будет в короткой цепи и изделие не может работать в нормальном режиме).

3. Не устанавливайте этот продукт в окружающую среду влаги, коррозии и высокого содержания металлического газа.
