Защитная плата для литий ионных аккумуляторов 1S 2S 3S 2 5A 6A 8A 10A 18650 3 7 В PCB

---





Описание:

1. Порт для зарядки через Напряжение AC/DC 4,2-5V при постоянном токе/ 2. Ток расхода одной батареи:<= 6uA ток непрерывной разрядки 2.7A 3. Перезарядки обнаружения Напряжение: 4,2 V +/-0,025 V 4. Задержка обнаружения перезарядки: 150-500 мс 5. Перезарядки восстановить Напряжение: 4,0 V +/-0,025 V 6. Переразряда обнаружения Напряжение: 2,75 V +/-0,1 V 7. Время задержки обнаружения перегрузки: 50-150 мс 8. Переразряда восстановить Напряжение: 2,9 V +/-0,10 V 9. Напряжение обнаружения перегрузки по току: 150 +/-30 мВ 10. Обнаружение перегрузки тока: 4,5 +/-0.5A 11. Время задержки обнаружения перегрузки: 5 мс-15 мс 12. Тип восстановления перегрузки: автоматическое восстановление 13. Состояние обнаружения короткого замыкания: внешнее короткое замыкание 14. Время задержки обнаружения короткого замыкания:<= 50us 15. Состояние восстановления короткого замыкания: автоматическое восстановление 16. Внутреннее сопротивление: MOSPET <= 40 м ом 17. Диапазон рабочих температур:-40 - + 50 по Цельсию 18. Диапазон температур хранения:-40 - + 90 по Цельсию 19. Размеры: 28*3,8*1,2 мм Информация о месте пайки: 1.B +: подключение с положительным питанием 2.B-: подключение к отрицательной энергии 3.P +: подключение к зарядному/дисковому зарядному порту положительное (порт для зарядки/диско) 4.P-: подключение к зарядному/дисковому зарядному порту отрицательное (порт для зарядки/диско)   Описание: Защита от короткого замыкания Защита от избыточного заряда Защита от перегрузки Защита от избыточной силы тока Напряжение обнаружения перезарядки: 4,25-в, в Защита от разрядки обнаружения Напряжение: 2,3-3.0Vplusmn0.05V Максимальный рабочий ток: 3 А Переменный ток: 5A Рабочая температура: -40-50 градусов Внутреннее сопротивление: Омега менее 45 м B + B-: интерфейс ядра батареи P + P-: разъем платы аккумулятора Мб: точка соединения между аккумуляторами B +: аккумулятор V + Положительный B-: аккумулятор V-отрицательный P +: выход/зарядка V + P-: выход/зарядка V- Размер: прибл. 36x6x 1 мм/1,42 "x 0,24" x 0,04"     Технические характеристики: 1. Напряжение зарядки: постоянный ток, 9 В, CC / CV (макс.: 12 В) 2. Отображение текущей Однотоковый расход (расход) le6uA Максимальный постоянный ток разряда: 4A 3. Защита от перезарядки Напряжение обнаружения перезарядки: 4,29 в Точность leplusmn0.025в Время задержки обнаружения перезарядки: 1 с Напряжение восстановления перезарядки: 4,05 в Точность leplusmn0.025в 4. Защита от перегрузки Напряжение обнаружения перегрузки: 3 в точность leplusmn0.1V Защита от избыточной разрядки обнаружения Время задержки: 128 мс Защита от разрядки восстановления напряжение: 3,2 V Точность leplusmn0.1V 5. Защита от перегрузки по току Напряжение обнаружения перегрузки: 200 мВ Ток обнаружения перегрузки: 9,8 А Время задержки перегрузки: 12 мс Состояние восстановления: автоматическое восстановление 6. Защита от короткого замыкания Состояние обнаружения: внешнее короткое замыкание Время задержки обнаружения: le 50us Состояние восстановления: автоматическое восстановление 7. Внутреннее сопротивление: схема защиты:(MOSPET) le 21mOmega 8. Температура Диапазон рабочих температур:-40 градусов ~ + 80 градусов Диапазон температур хранения:-40 градусов ~ + 125 градусов Размер продукта: около 3,50*1,70 см/1,38 "* 0,67"     Технические характеристики: Выше напряжение зарядки: 4,25-4,35 в plusmn 05 в Beyond dishcarge напряжение: 2,5-3,0 v plusmn 05в Непрерывный постоянный ток, макс.: 5 А Максимальный пиковый ток: 7A Рабочая температура: -40-+ 50 Температура хранения: -40- + 80 Небольшой ток: менее 5UA Жизненный цикл: более 50000 часов Сопротивление: менее 300 момега Защита от короткого замыкания: защита, зарядка, возможность ремонта Размер: 38*8*2 мм 2 S BMS Cnnection Инструкция: B + положительное подключение аккумулятора; B-отрицательное подключение аккумулятора; МБ соединяет точку между аккумулятором 1 и аккумулятором 2; P + положительная зарядка/разгрузка; P-Отрицательный заряд/разряд.   Примечание: Плата может использоваться для 2 аккумуляторов 18650, но посылка не включает аккумуляторы Особенности: 1. Защита от перезаряда обнаружения напряжения: 4,28 +/-0,05 м 2. Защита от перезаряда выпуск напряжение: 4,20 +/-0,05 v 3. Защита от избыточной разрядки обнаружения напряжения: 3,00 +/-0,05 v 4. Защита от разрядки выпуск напряжение: 3,20 +/-0,05 v 5. Время задержки обнаружения короткого замыкания: < 15 мс 6. Ток обнаружения перегрузки: 6-7A 7. В Потребляемый ток от нормальной работы: 0,3-7UA 8. Сопротивление проводимости при нормальной эксплуатации: < 60 МОм 9. Защита от короткого замыкания: защита и автоматическое восстановление     Особенности: -Встроенная высокоточная схема обнаружения напряжения. Подключите устройство к выводы зарядного устройства, которые гибкий шланг высокого давления устройство. -Встроенная три цепи обнаружения перегрузки по току (1, более ток, 2, более ток, короткое замыкание) -Через трубу MOS, она может управлять зарядкой и разрядкой аккумулятора; -Низкий ток в режиме ожидания Технические характеристики: Модель: HH - P3-10.8 Диапазон напряжения зарядки: 4,25-4,35 vplusmn0.05v Размеры: 48*15*1,0 мм Разрядное напряжение диапазон: 2,5-3.0Vplusmn0.05v Максимальный рабочий ток: 3 А Рабочая температура: - 40,-50 градусов Максимальный мгновенный ток: 4-6A Условия хранения: - 40-+ 80 градусов Статическое электричество: менее 6 мкА Время полезного использования: более 50000 часов Сопротивление: менее 45 м, Омега Защита от короткого замыкания: может защитить, требует зарядки Функция: Подключите литиевая батарея к защитной плате в соответствии с схемой проводки, когда напряжение аккумулятора находится между давлением зарядки и напряжением разряда, и P +, P-зарядка через 1 секунду, выходное напряжение P + и P-такое же, как и напряжение батареи.     Тип подключения: B + - TO + первый аккумулятор ve B1 - TO -ve от первого аккумулятора и ve от второго аккумулятора B2-TO-ve второго аккумулятора и + ve третьего аккумулятора B3-без подключения B-Туве третьего аккумулятора Загрузка/вход P + - TO + ve Нагрузка/вход по стандарту P-TO ve Интегральная схема защиты: лист данных Seiko, S-8254AAK Защита MOSFET: 4x AO4407A Параметры: Размеры 50 мм x 16 мм x 3,5 мм (длина х ширина х высота) Поддерживает три типа батареи 4,2 в, литий-ионный аккумулятор Защита от перенапряжения 4,35 в Переразряда предохранение от перенапряжения 2,7 V Максимальная непрерывная Коля 8A Максимальное пиковое значение 15А, <20 мс Есть защита от короткого замыкания на выходе Внутреннее сопротивление <8mOmega Рабочая температура-20 ~ 70 градусов   Параметры: Размеры: approx.50x16x1mm Максимальный ток разряда: 10 А Напряжение обнаружения перезарядки: 4,25-в, в Защита от избыточной разрядки обнаружения напряжения: 2,3-3.0Vplusmn0.05V Максимальный рабочий ток: 5A-8A Переменный ток: 9A-10A Рабочая температура: -40 ~ 50 градусов Температура хранения: -40 ~ 80 градусов Ток в режиме ожидания: <6uA Внутреннее сопротивление: <60mOmega Услуги срок службы:> 30000 часов Особенности: Защита от короткого замыкания. Защита от избыточного заряда. Защита от перегрузки. Защита от избыточной силы тока. Могут быть применены к различным 3,7 V литиевая core. Компактный размер и легкий. Тонкая работа и долговечность. Обеспечить безопасность аккумуляторного блока. Подходит для 10,8 V (номинальное напряжение полимерный аккумулятор) 11,1 V (18650 или 3,7 V литиевая батарея Номинальное напряжение) 12,6 V (литиевая батарея Полная зарядка напряжения)   Особенности: Наименование модуля: 3S 12,6 в литий-ионный Батарея 18650 Зарядное устройство защиты печатной платы Подходящий диапазон: Номинальное напряжение 3,6 V 3,7 V литиевая батарея (в том числе 18650,26650, литиевый полимер батареи) Продукт Размеры: 64 мм x 20 мм x 3,4 мм Материал: металл Напряжение при зарядке: 12,6 V Максимальный выходной ток: 20А Максимальная выходная мощность/мощность зарядки: 252 Вт Меры предосторожности: 1. Строго в соответствии со схемой проводка: 0V/4,2 V/8,4 V/12,6 V, в противном случае это может привести к повреждению чип. 2. После подключения, необходимо сначала зарядить активацию, затем будет иметь выход. Обратите внимание: Не смешивайте хороший аккумулятор и плохой аккумулятор для использования. Внутреннее сопротивление 3 емкости батареи ближе, будет лучше. Пожалуйста, покупатели знают профессиональные знания этого модуля перед покупкой   Примечание: Батарейка и держатель аккумулятора не неслучаемы, они просто для справки Технические характеристики: Размеры: около 56 мм * 45 мм * 1,2 мм Диапазон перенапряжения: 4,25-в, в Защита от разрядки Диапазон напряжения: 2,3-3.0vplusmn0.05v Максимальный рабочий ток: 0-25 А Максимальный переходный ток: 34-40 А Ток в режиме ожидания: менее 30 мА Внутреннее сопротивление: менее 100 момега Рабочая температура: -40-50 градусов Состояние хранения: -40-+ 80 градусов Эффективная жизнь: больше, чем 30000h Защита от короткого замыкания: Да, задержка самовосстановления Меры предосторожности: Строго в соответствии со схемой проводка: 0V(B) 3,7 V(B1) 7,4 V(B2) 11,1 V(B + проблемы, пожалуйста, свяжитесь с нами, чтобы чувствовать себя свободно, намеренно не защита от короткого замыкания. После подключения линии, сначала нужно зарядить, затем получить выход. Когда аккумулятор подключен в серии с 3 групп, пожалуйста, убедитесь, что напряжение каждого аккумулятора одинаковое. Если не то же самое, пожалуйста, заполните каждый набор батарей, а затем используйте. Не смешивайте хороший аккумулятор и аккумулятор. Емкость аккумулятора внутреннего сопротивления ближе будет лучше. Внимание: Не смешивайте хороший аккумулятор и плохой аккумулятор для использования. Внутреннее сопротивление 3 емкости батареи ближе, будет лучше. Пожалуйста, покупатели знают профессиональные знания этого модуля перед покупкой





Параметры: Новый брендовый товар высокого качества Модуль: защитная плата литий-ионного аккумулятора 3S Напряжение обнаружения перезарядки: 4,25 дюйма, 0,025в Перезарядка поднимает напряжение: 4,15 дюйма, в Напряжение обнаружения перегрузки: 2,50 plusmn0.08v Защита от разрядки снять напряжение: 3.00plusmn0.1V Ток перегрузки: 20-30 А Рабочий ток: 15A (естественное охлаждение 10.A, добавьте радиатор 15A, Максимальный мгновенный ток 30A) Автоматическое восстановление после удаления, без активации Особенности: Защита от короткого замыкания Защита от избыточного заряда Защита от перегрузки Защита от избыточной силы тока Рабочая температура: -40-85 ℃ Размер: прибл. 50x22x4mm   Примечание: Потому что бак из нержавеющей стали, сварка, тестирование выпуска-выход, Используйте другие способы для активации зарядки защитной платы! Обзор: материнская плата Основной IC использует оригинальные импортные компоненты Ricoh. Защита от перезарядки, перегрузки по току, короткого замыкания, Для различные возможности в различных формах 3,7 V литиевые батареи. Японская защита IC, VISHAY, AOS, IR и других высококачественных MOSFET, FR-4 Низкий температурный коэффициент пластины, дизайн, тонкая работа, тестирование и комплексное. Компактный, подходит для многих требований с высокой степенью интеграции, Недорогие приложения для удовлетворения широкого спектра потребностей в производительности Для обеспечения полной безопасности и надежности аккумуляторной батареи. Плата защиты устройства Описание: Компоненты для чипа защиты японского S-8254AAG; Подлинная Bandai America AO4407 * 2 шт.; Защита чипа, а также серии Ricoh R5431. Технические характеристики: Модель: HH-P3-10.8 Размеры: 48*15*1,0 мм Диапазон напряжения зарядки: 4,25-в, в Защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 v plusmn 0,05 v Рабочая температура: -40-+ 50 с Условия хранения: -40 -- + 80 c Максимальный рабочий ток: 4-5A Максимальный мгновенный ток: 6-7A Ток в режиме ожидания: менее 6UA Сопротивление: менее 45 момега Эффективный срок службы: более 50000 часов Защита от короткого замыкания: защита, требует восстановления после перезарядки Подходит для: 4 упаковки литиевых батарей 18650, 14,8 в, 16,8 в Основные функции и особенности: защита от перезарядки, защита от перегрузки, Защита от короткого замыкания, защита от перегрузки по току. Защитная пластина с использованием японской перезаряжаемой литиевой батареи Ricoh с защитой от фосфатного железа; 1) Высокоточная схема обнаружения напряжения; 2) терминал зарядного устройства, использующий устройства высокого напряжения; 3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания); 4) транзистор MOS может управляться с помощью аккумулятора и разряда; 5) низкое напряжение в режиме ожидания. Функции и Примечание: 1. Литиевая батарея с защитной платой в соответствии с соединительной схемой проводки, Когда напряжение батареи перезаряжает, а напряжение переразряда между напряжением, И P +, P-зарядка 1 секунду, P + и P-Выходное напряжение напряжения батареи. 2. Функция зарядки аккумулятора: между P + и P- plus, для зарядки аккумулятора, Напряжение аккумулятора для перезарядки, Обнаружение напряжения (4,25 plusmn0.025V), Цепь защиты, чтобы отрезать путь зарядки, для достижения защиты от перезарядки. 3. Защита от перегрузки батареи: между P + и P-подключением нагрузка на разряд батареи В тех случаях, когда батарея от перепадов напряжения, защита от избыточной разрядки напряжения (2,7 0,05 V), защита от короткого замыкания, Отключите путь разряда, чтобы обеспечить защиту от перегрузки. 4. Защита от короткого замыкания: когда схема P + и P-коротких замыканий будет быстро функционировать в 5-50 США, Отключите доступ, защита от короткого замыкания. 5. Защита от перегрузки по току Функция: в тех случаях, когда V напряжения (0,15 plusmn 0,02 V), Система защиты будет действовать быстро в 6,7-13,9 мс, отрезать доступ, защита от перегрузки по току.   Особенности: Защита от короткого замыкания Защита от избыточного заряда Защита от перегрузки Защита от избыточной силы тока Защита от перезаряда обнаружения напряжения: 4,25-4,35 v +-0,05 Защита от разрядки обнаружения напряжения: 2,3-3,0 v +-0,05 v Максимальный рабочий ток: 4A-5A Переменный ток: 6A-7A Рабочая температура:-40-50C Внутреннее сопротивление: менее 45 м ом Никель не входит в комплект       Параметры: Абсолютно новый Размер: около 65*32*4 мм Максимальный выходной ток: 20А Примечание: Не смешивайте хорошие батареи с плохими батареями. 4. Внутреннее сопротивление емкости аккумулятора будет ближе. Пожалуйста, примите во внимание, что замеры сделаны вручную, поэтому возможны отклонения в 1-5 мм. Поскольку дисплей не откалиброван так же, Цвет элементов, отображаемых на мониторе компьютера, может немного отличаться.

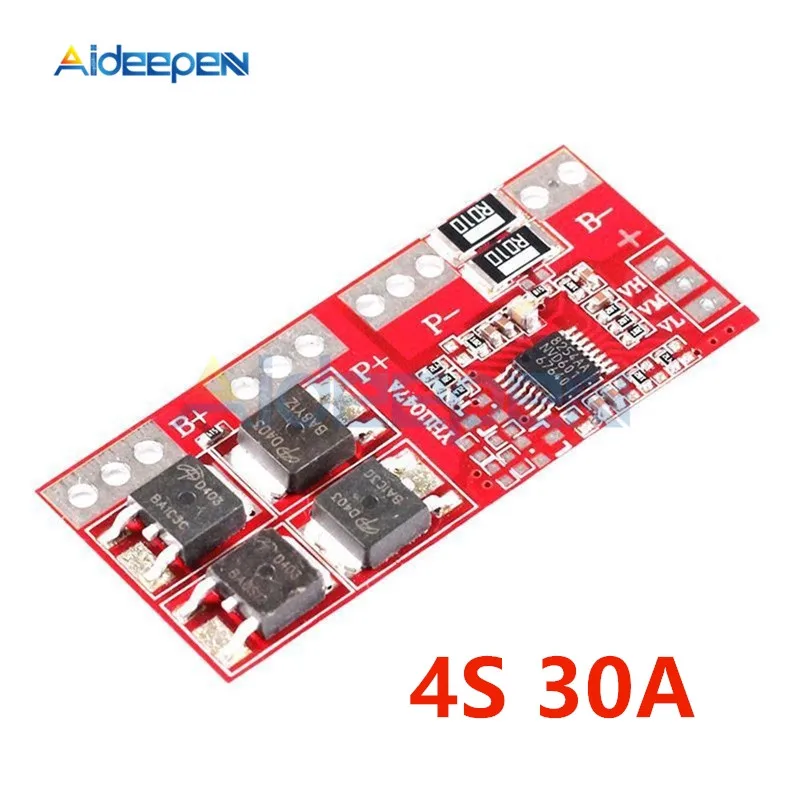

Описание: 1. Наименование модуля: 4 строки литиевая батарея Защитная плата 2. Модульный характер: Плата защиты полимерного литиевого аккумулятора 3. Напряжение обнаружения перезарядки: 4,25 дюйма, 0,025в 4. Напряжение от перезарядки: 4,15 дюйма, 0,05в 5. Напряжение обнаружения переразряда: 2,50 plusmn0.08v 6. Защита от разрядки напряжение выходного сигнала: 3 plusmn 0,1 V 7. Перегрузки по току: 20-30 А 8. Рабочий ток 15 А (естественное охлаждение: 10 А, плюс радиатор 15 А, Максимальный мгновенный ток 30 А) 9. Условие расторжения: Отпустите условие защиты, затем автоматически возобновите без активации (Опциональная активация зарядного устройства) 10. Основные функции: защита от перезарядки, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току. 11. Рабочая температура: -40 ~ + 85 градусов (высокая температура окружающей среды, пожалуйста, усилите излучение) Подключение: сварочный выход 13. Размер модуля: 50 мм * 22 мм * 4 мм Применение: Плата защиты может использоваться в качестве одного из четырех-компонент литий-полимерный аккумулятор Пакет с номинальным напряжением 14,4 V, 14,8 V, 16,8 V, а также четыре строки 18650 литиевая батарея для защиты от избыточного заряда и переразряда, защита от короткого замыкания. В приложении для подключения источника питания Нет постоянного мгновенного тока, и при использовании инвертора избегается неправильная защита от триггера, что делает его более удобным в использовании. Примечание: На задней панели Нет детали, и ее можно подключить к радиатору, чтобы обеспечить длительную работу с высокой током.   Технические характеристики: Название: защитная плата Модель: 548604 Рабочий ток: 30 А Сбалансированный ток: 60 мА Перегрузки по току: 60 А Диапазон температур: -30 - + 80 градусов Защита от перезарядки обнаружения напряжения: 4,28 + 0,05 V Напряжение перезарядки: 4,095-4,195 в Напряжение перегрузки: 2,55 plusmn0, 08 Защита от перезарядки обнаружения Время задержки: 0,1 s Время задержки обнаружения короткого замыкания: 100 мс Время задержки обнаружения перегрузки: 500 мс Размеры: 56x45x3mm Основная функция: Защита от перезарядки, защита от разрядки, защита от короткого замыкания Функции, функция защиты от перегрузки по току, баланс. Интерфейс Разрешение: Зарядный порт пластины и разгрузочный порт одинаковые, как положительное, так и B-подключение Аккумулятор «-», порт P-зарядки и порт на отрицательных электродах; B-N-, P-колодки находятся по всему отверстие, диаметр отверстия колодка 3,5 мм; Интерфейс обнаружения зарядки аккумулятора с выходом постоянного тока в форме иглы. Делайте тот же самый рот Когда N- is не проводка.
