AlphaBot2 робот строительный комплект с линией отслеживания препятствий избегая Bluetooth инфракрасный WiFi Пульт дистанционного управления функция для Raspberry Pi 3 Model B +

Описание:

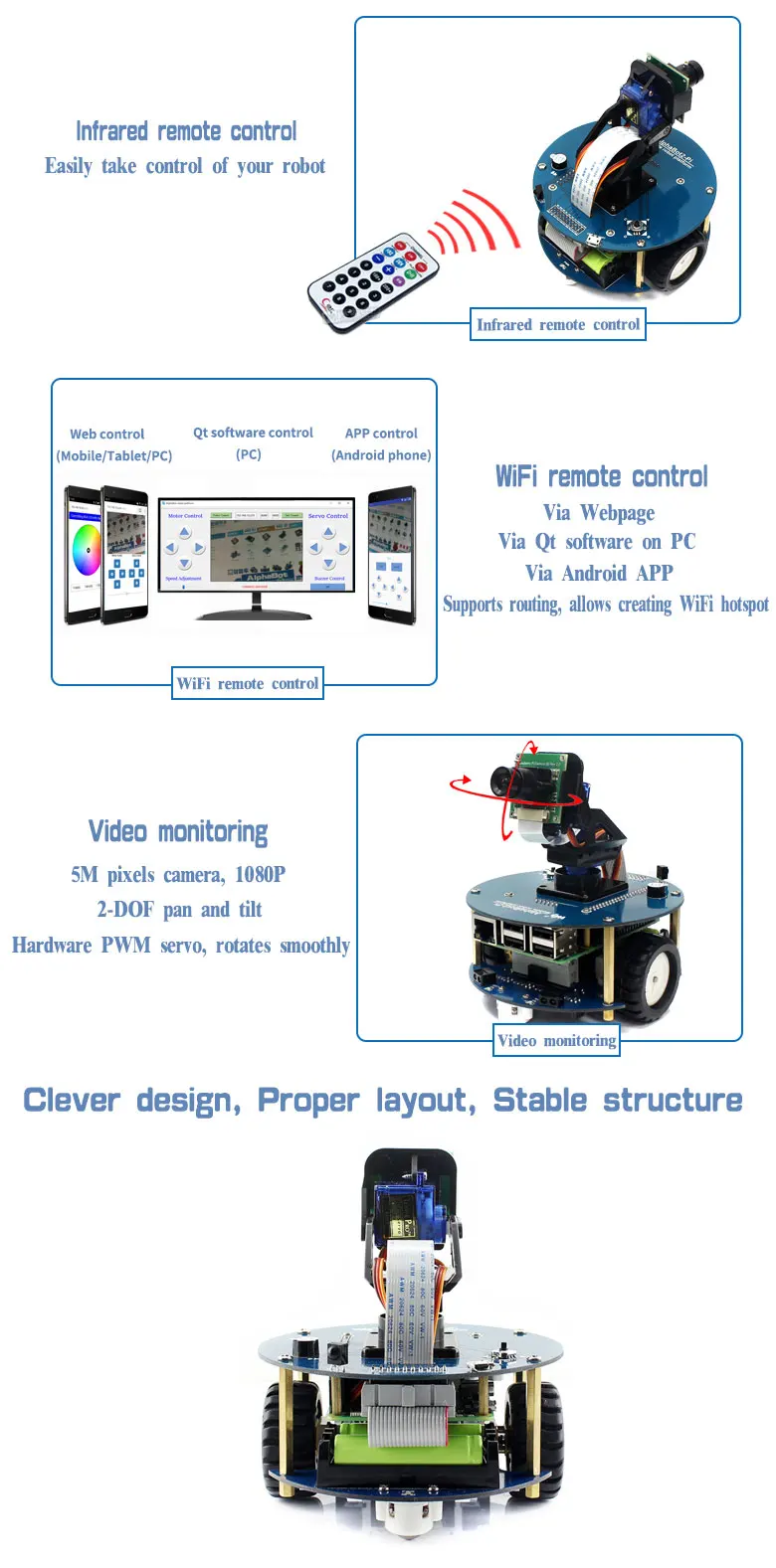

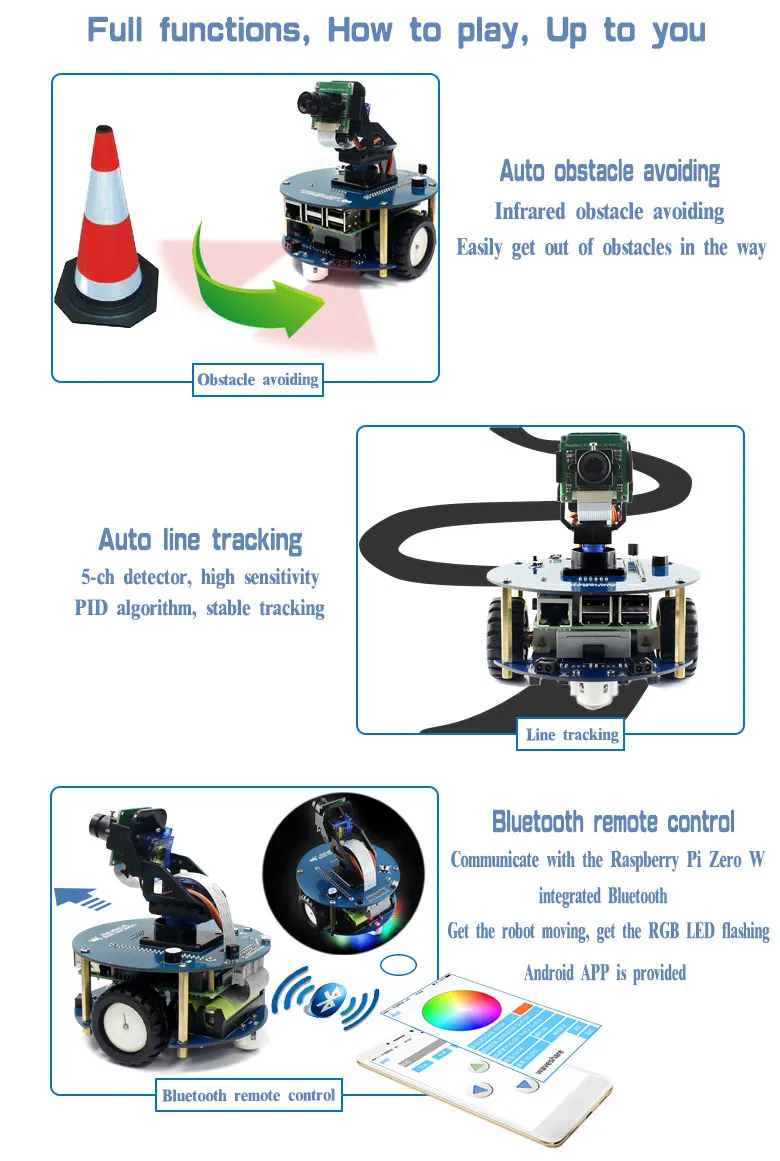

Этот набор роботов AlphaBot2 предназначен для использования с Raspberry Pi 3 Model B +. Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, дистанционное управление Bluetooth/инфракрасным/WiFi, мониторинг видео и т. д.

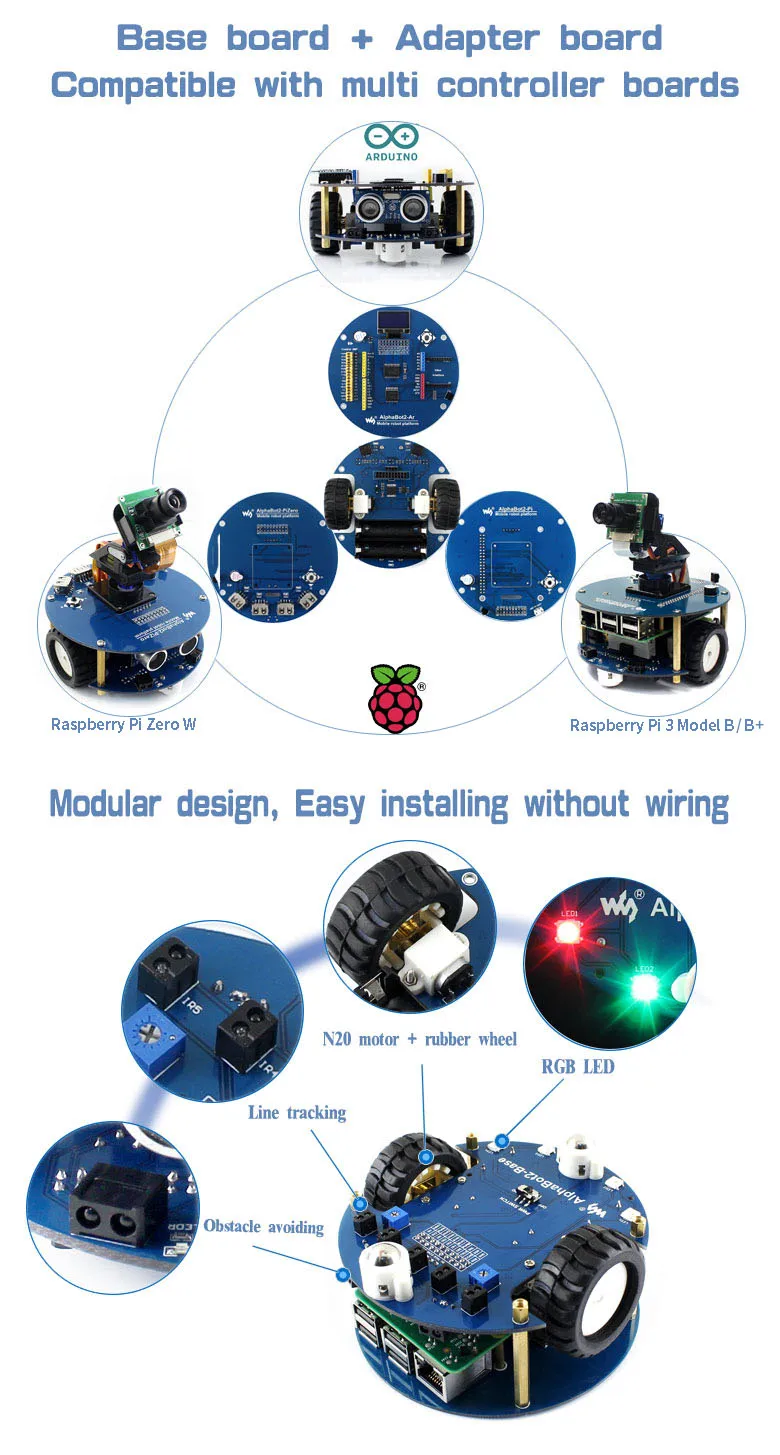

Благодаря высокому интегрированному модульному дизайну его легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

AlphaBot2 Особенности:

AlphaBot2 использует Двухслойную структуру, чтобы обеспечить отличную стабильность и совместимость.

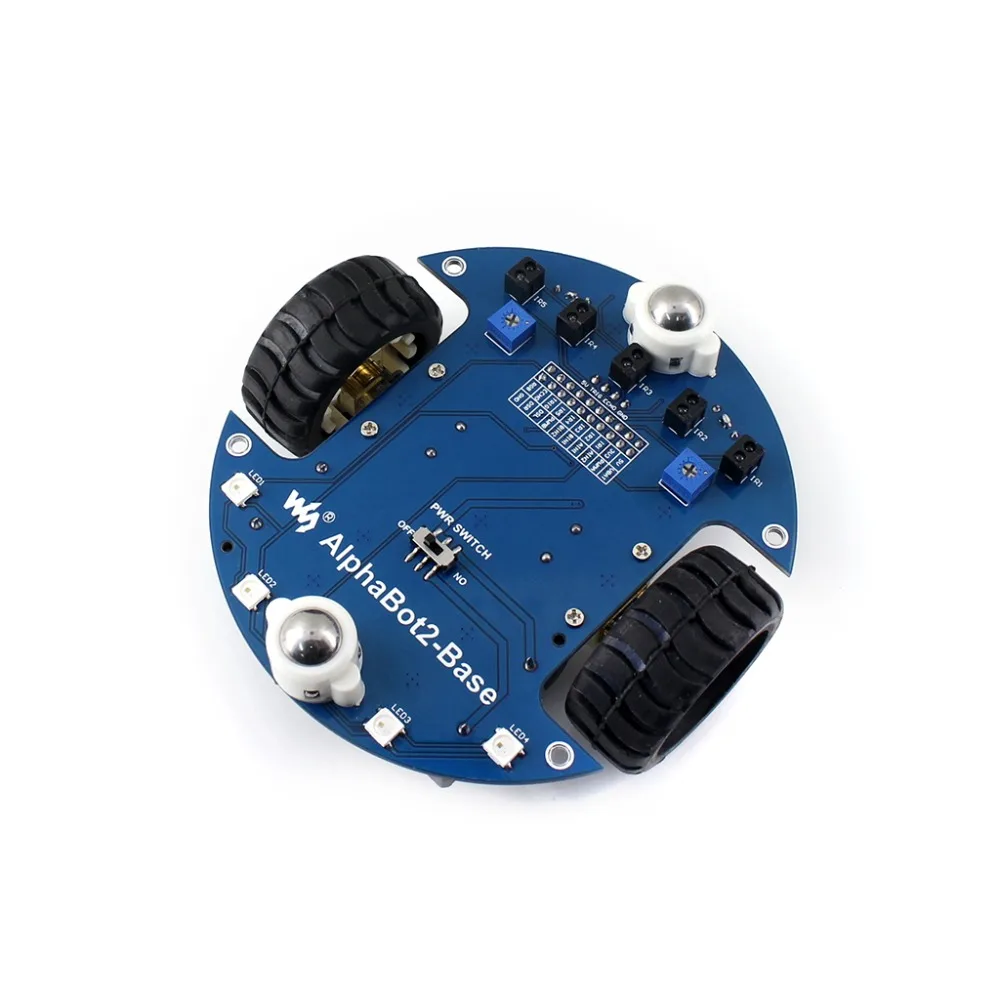

AlphaBot2-Base, нижняя базовая шасси:

• 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии

• Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки

• TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый

• N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность

• Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

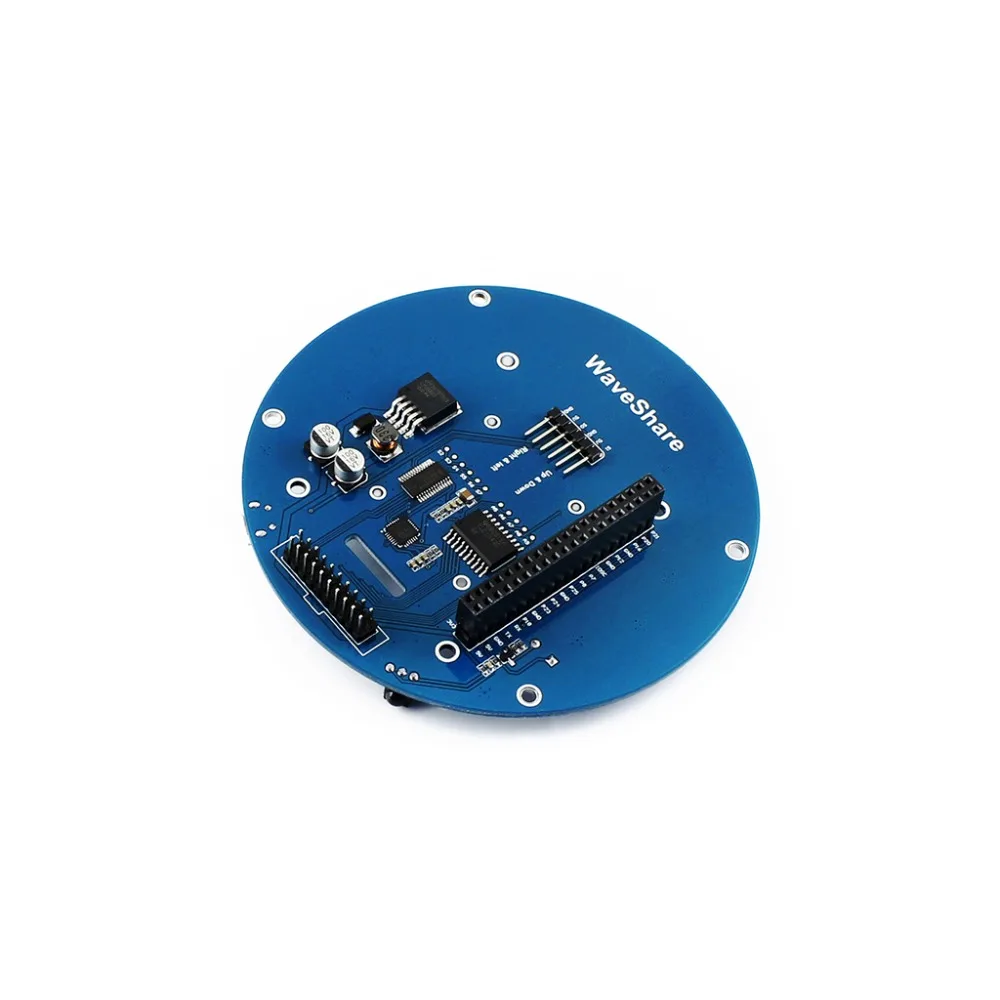

AlphaBot2-Pi, Верхняя плата адаптера для контроллера:

• Регулятор напряжения LM2596 обеспечивает Pi стабильную мощность 5 В

• TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

• PCA9685 серводвигатель, делает его более плавным, чтобы повернуть головку сковороды

• CP2102 UART конвертер, легко для управления Pi через UAR

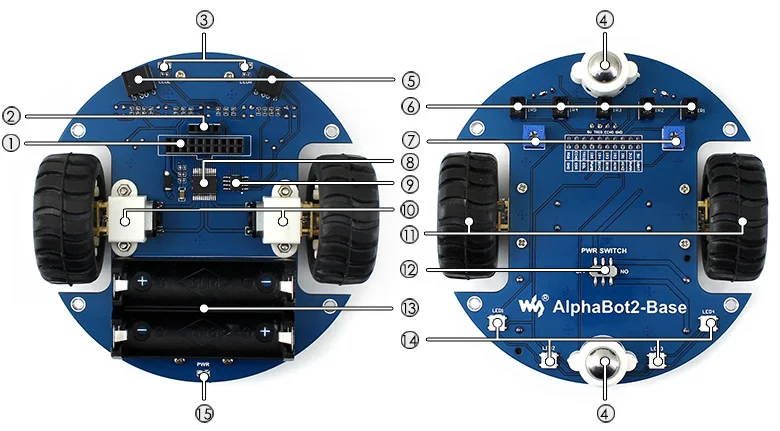

Что на AlphaBot2-Base:

1. Интерфейс управления AlphaBot2: для подключения различных контроллеров

2. Интерфейс ультразвукового модуля

3. Индикаторы предотвращения препятствий

4. Omni-direction wheel

5. ST188: светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий

6. ITR20001/T: светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии

7. Потенциометр для регулировки препятствий во избежание диапазона

8. TB6612FNG двойной h-мост мотор драйвер

9. LM393 компаратор напряжения

10. N20 микро-редуктор скорости двигателя 1:30, 6 в/600 об/мин

11. Резиновые колеса диаметром 42 мм, шириной 19 мм

12. Выключатель питания

13. Держатель батареи: поддерживает 14500 батарей

14. WS2812B: светодиоды RGB истинного цвета

15. Индикатор питания

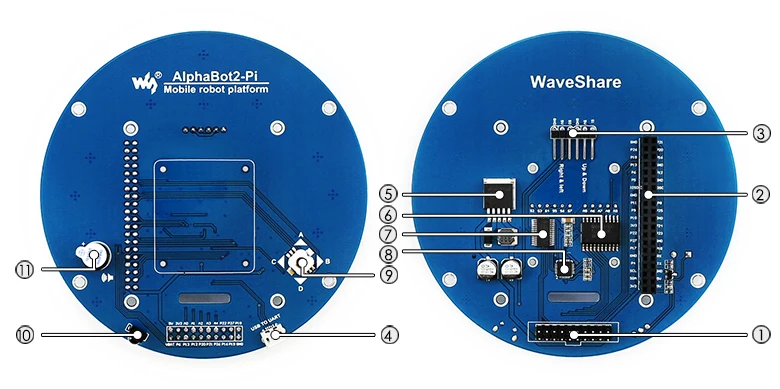

Что на AlphaBot2-Pi:

1. AlphaBot2 интерфейс управления: для подключения AlphaBot2-Base

2. Интерфейс Raspberry Pi: для подключения Raspberry Pi 3 Model B

3. Серводвигатель

4. USB к UART: легко для управления Pi через UART

5. LM2596: 5 В регулятор напряжения

6. TLC1543: 10-битный чип сбора рекламы, позволяет Pi использовать аналоговые датчики

7. PCA9685: Серводвигатель, делает его более плавным, чтобы повернуть головку сковороды

8. CP2102: USB в UART конвертер

9. Джойстик

10. ИК-приемник

11. Зуммер

Фотографии:

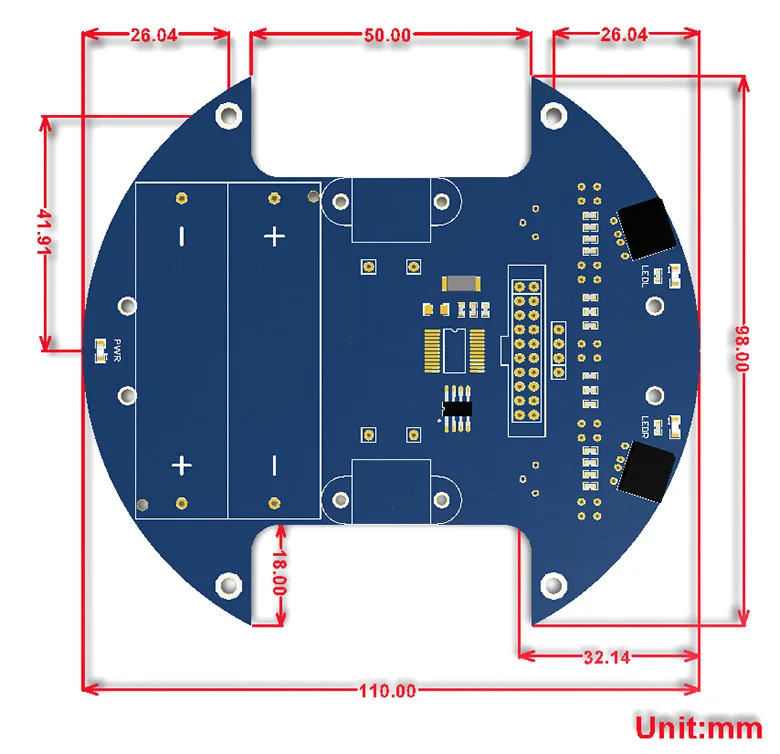

Размеры:

Ресурсы для развития:

Вики:Www.wav eshare.com/wiki/AlphaBot2-Pi

Упаковочный лист:

1. AlphaBot2-Pi (плата адаптера) x1

2. AlphaBot2-Base (Базовое шасси) x1

3. Камера RPi (B) x1

4. Карта Micro SD 16 Гб x1

5. Адаптер питания стандарта США 5В/3А micro x1

6. SG90 servo x2

7. 2 DOF панорамирование и наклон комплект x1

8. ИК-пульт дистанционного управления x1

9. FC-20P кабель 8 см x1

10. Разъем USB типа A для кабеля micro B x1

11. 15 pin FFC 25 см x1

12. AlphaBot2-Pi винты x1

13. Micro SD кард-ридер x1 (дополнительно бесплатно)

14. Отвертка x1 (дополнительно бесплатно)

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

Raspberry Pi в комплект не входит. Вы можете купить в нашем магазине.
