Паяльник Stm32/STC с цифровым дисплеем контрольная плата T12 цифровой контроллер Stm32oled

Паяльник Stm32/STC с цифровым дисплеем контрольная плата T12 цифровой контроллер Stm32oled

Modname = ckeditor

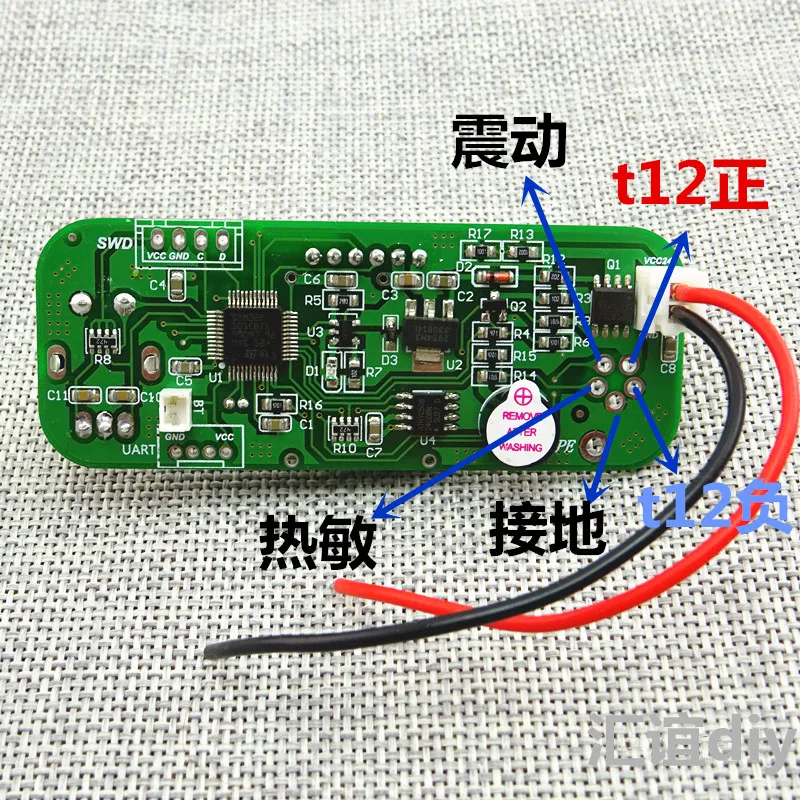

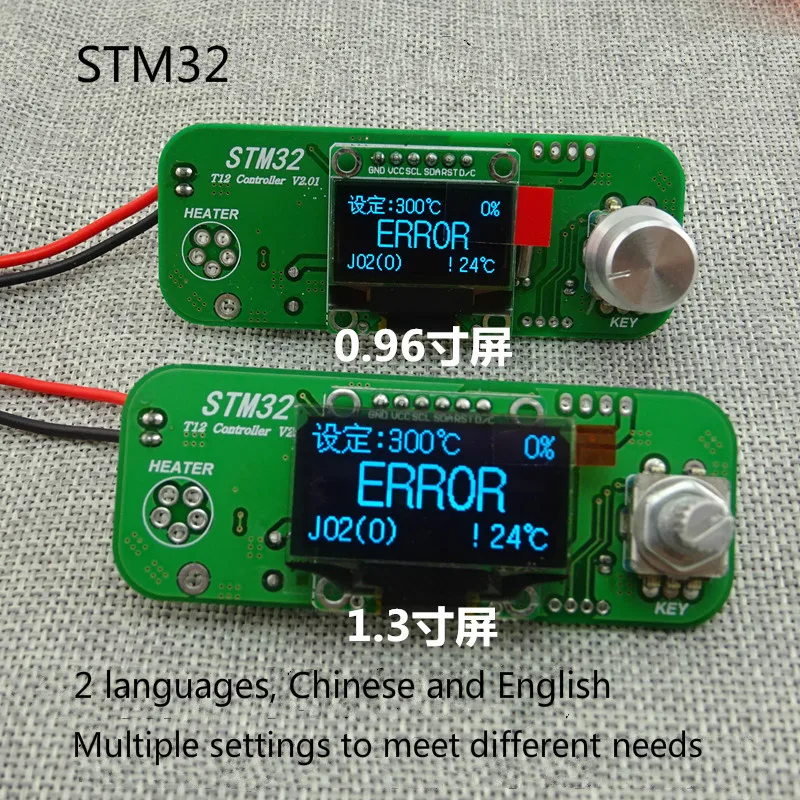

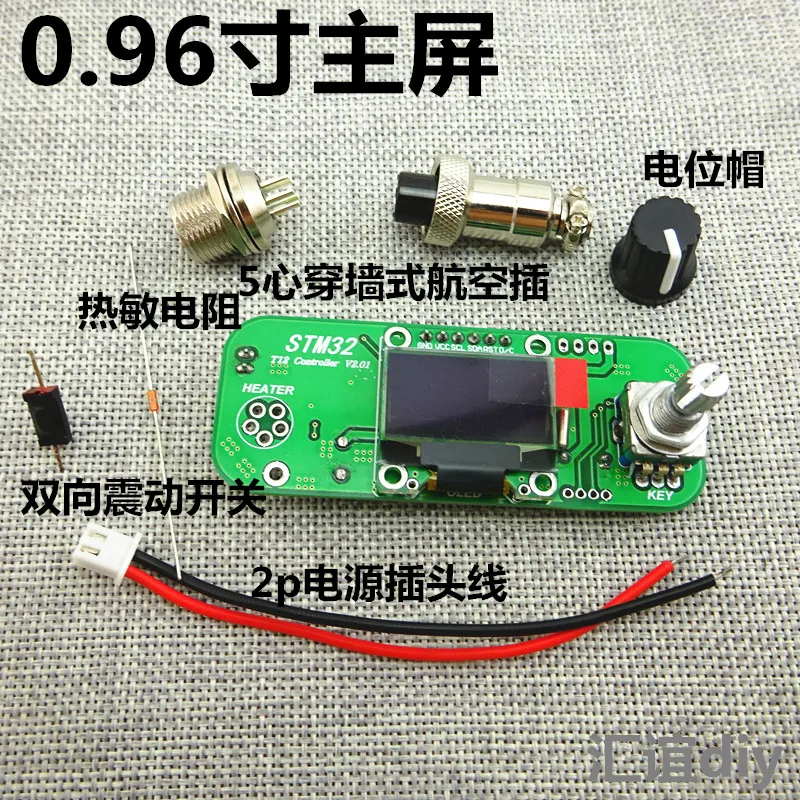

Тип 1: Плата управления домашним экраном STM32 0,96 дюйма

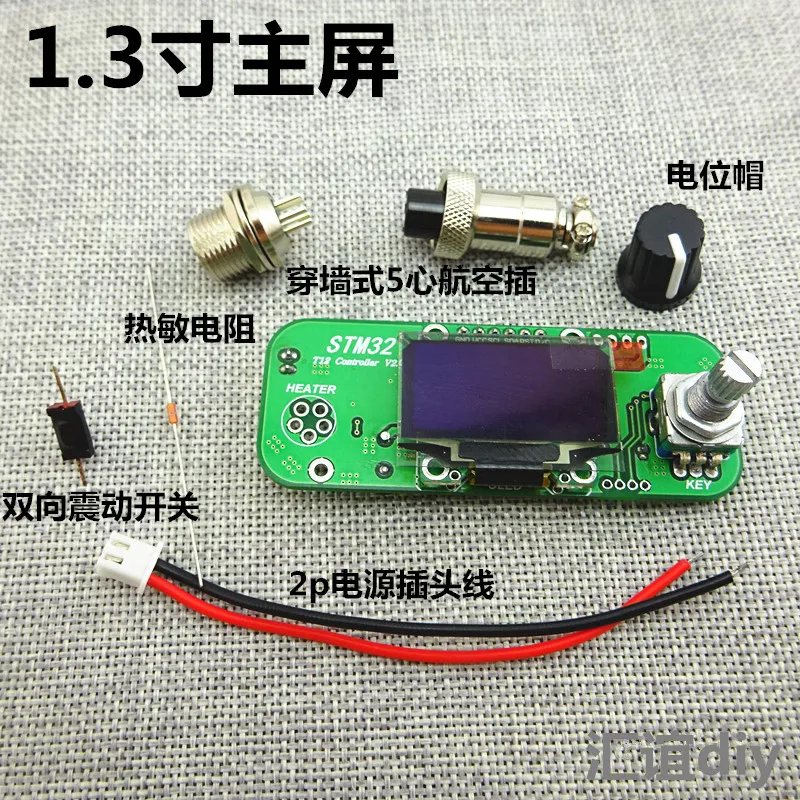

Тип 2: Плата управления домашним экраном STM32 1,3 дюйма

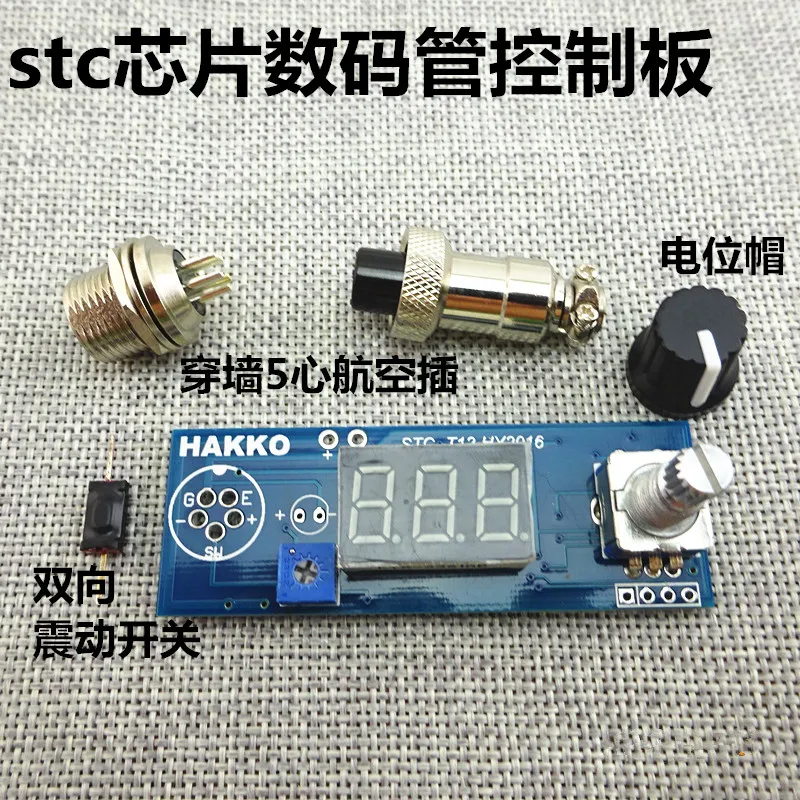

Тип 3: плата управления цифровой трубкой STC

Тип 4: ручка панели управления STC

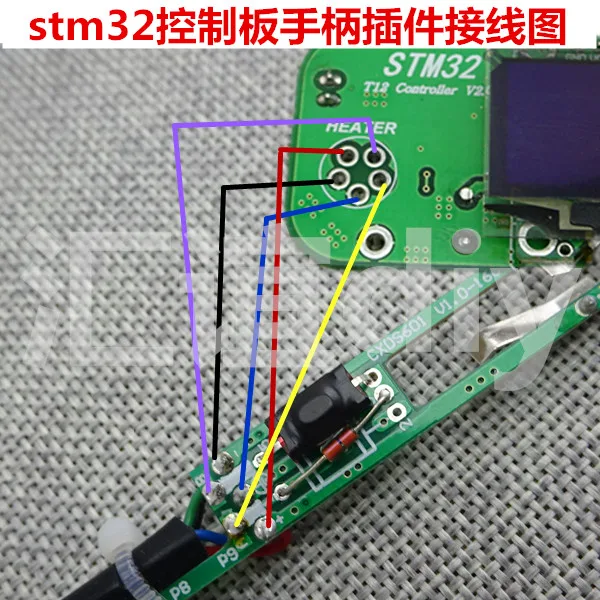

Тип 5: STM32Ручка панели управления

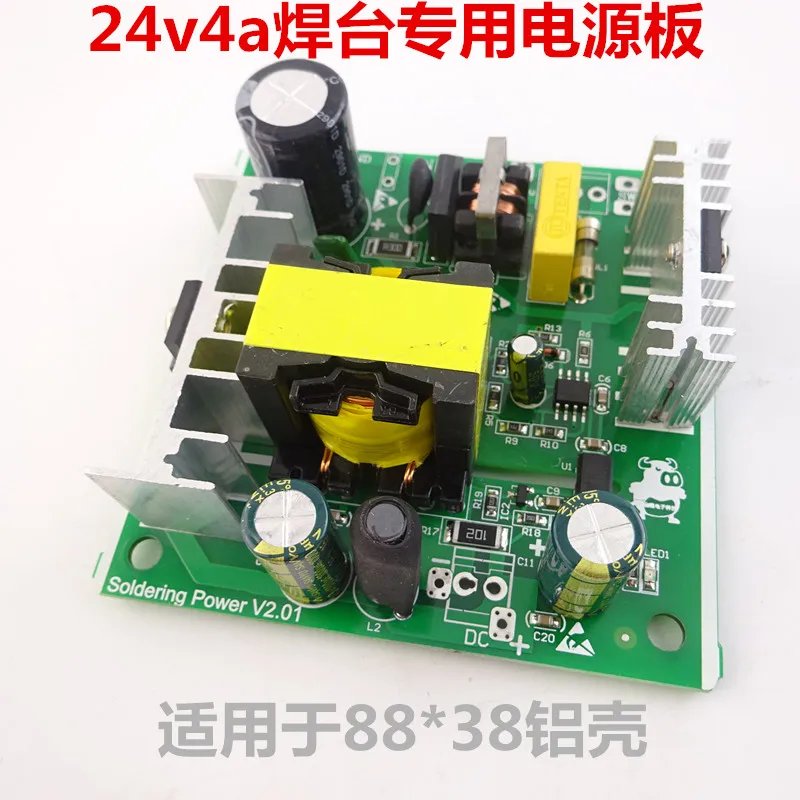

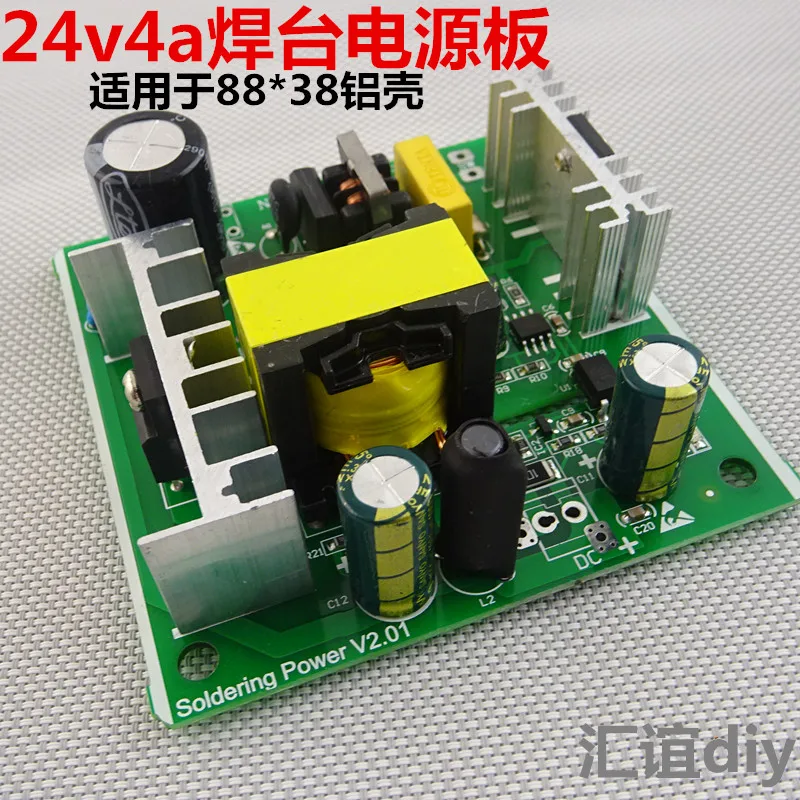

Тип 6: 24v4a специальная плата питания

Сделай Сам достаточно рискованно, чтобы покупать осторожно

\
\

Проверка температуры перед отправкой может привести к различным результатам для различных испытательных оборудования.Неподдерживаемые технологии для продажи без гарантииНаблюдайте за ним и стреляйте снова

\
\

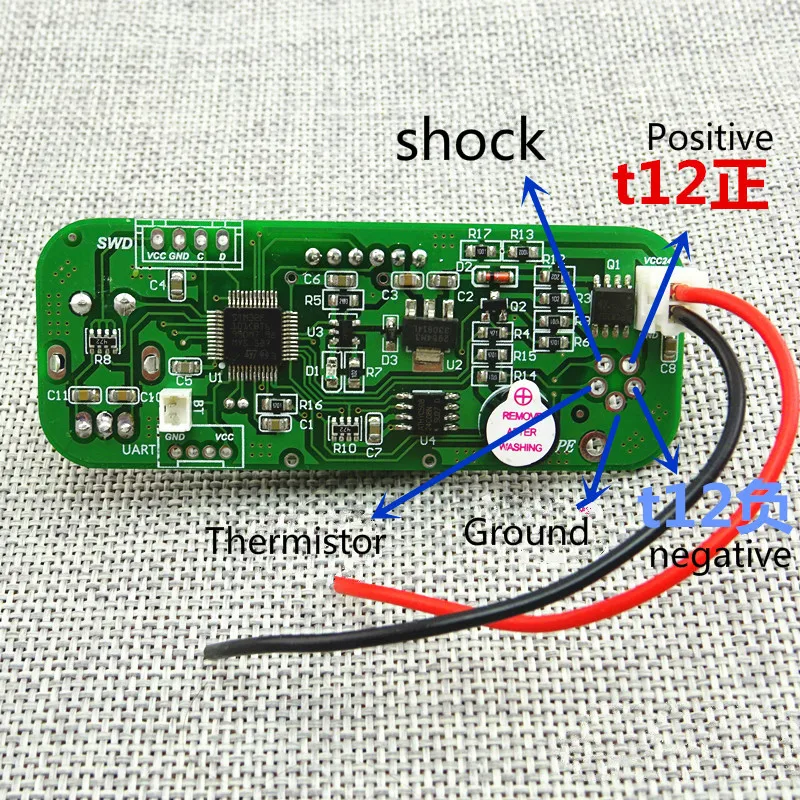

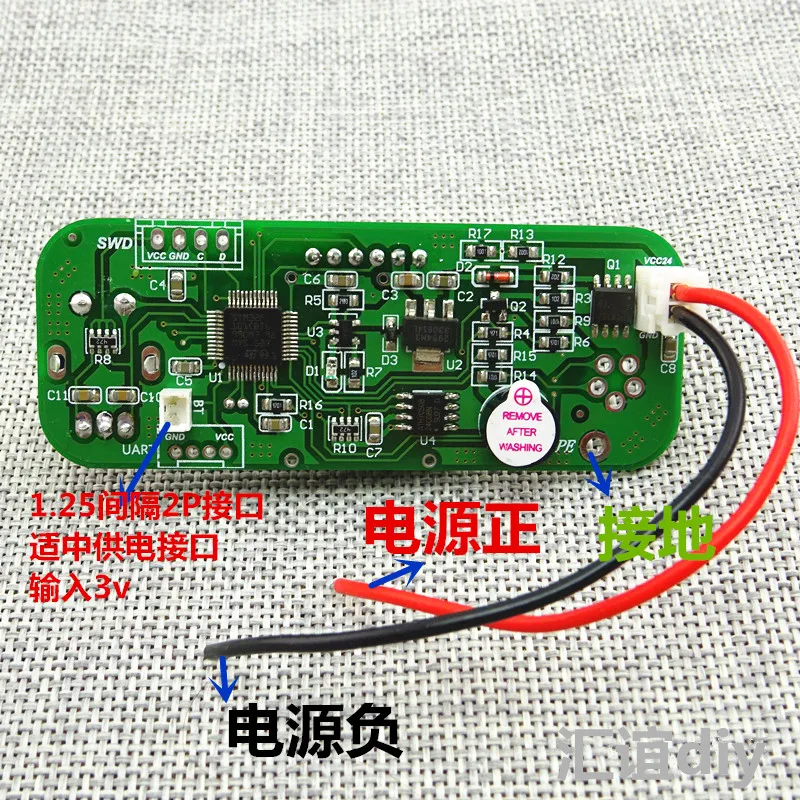

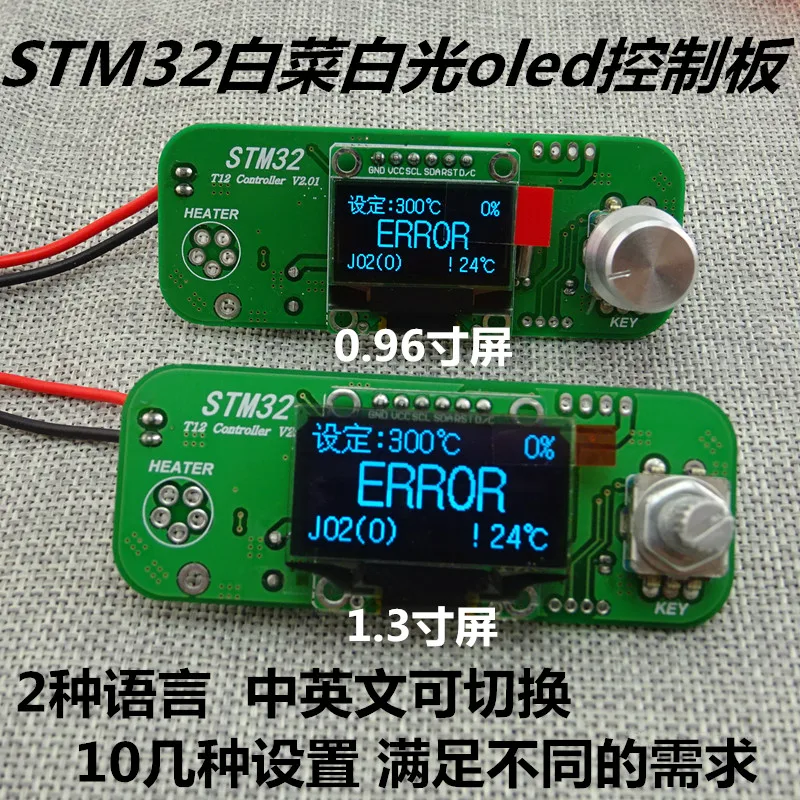

Описание платы управления OLED

\
\

\
\

1. Основные функции и эксплуатационные характеристики сварочной платформы:

\
\

1. Диапазон контроля температуры 150-480 C.
\
2. Диапазон автоматической компенсации температуры холодного конца термопары-9-99 (?)
\
3. ПИД Регулятор температуры, стабильность температуры-plusmn; 2 C (без нагрузки).
\
4. Можно сохранить пять групп температуры.
\
5. Он может сохранять Параметры температуры каждой головки самостоятельно, поддерживает все типы головок T12 и имеет шесть пользовательских головок, что может защитить редкую головку (сделать вашу общую головку в управлении подсказками меню).
\
6. Автоматический режим ожидания (время можно установить за 1-60 минут).
\
7. Автоматический сон (мягкое отключение) (время 1-60 минут можно установить).

\
\

2. Основные операции:
\
1. Обычно вращайте по часовой стрелке менее 3 раз в секунду и вводите режим ожидания (по умолчанию 200 градусов (150-300 градусов настраивается). Если установочная температура ниже 200 градусов, то напрямую введите режим покоя.
\
1,1 В режиме ожидания, 3-ячейка по часовой стрелке (мягкое отключение) вращается непрерывно в 1 секунду, а в режиме покоя (мягкое отключение) Энкодер нажимается в рабочее состояние.
\
1,2 в режиме ожидания нажмите на кодировщик или поверните против часовой стрелки, чтобы восстановить рабочее состояние.
\
Выложите меню следующего уровня.

\
\

2. Как правило, он вращает 3 ячейки против часовой стрелки за одну секунду для повышения входной мощности. Текущая температура + 50 градусов (10-200 градусов настраивается). Через 5 минут (можно установить 1-60 минут) он может автоматически восстановиться. Он также может работать с любым датчиком раньше времени.

\
\

3. Как правило, нажмите short, чтобы войти в режим настройки температуры.
\
3,1 в состоянии настройки температуры, температуру текущей группы набора можно регулировать поворотным энкодером, а шаг по умолчанию-5 градусов (шаг 1-50 можно установить).
\
3,2 в состоянии настройки температуры, Поворотный энкодер можно удерживать и поворачивать, а также переключать группу настройки.
\
3,3 в состоянии настройки температуры нажмите энкодер, чтобы сохранить и выйти в нормальное состояние.

\
\

4. Как правило, нажатие на энкодер и вращение против часовой стрелки могут изменить интерфейс головки. Под этим интерфейсом выход отключается и головку можно изменить онлайн. Можно переключать Подтипы заголовков. И назовите кривую коррекции соответствующей головы.

\
\

5. Как правило, нажатие на кодировщик и вращение по часовой стрелке может войти в точный по температуре интерфейс, который может быть более точным к параметрам текущей паяльной головки, а также может восстановить параметры коррекции по умолчанию. Перед входом в мастер коррекции необходимо восстановить параметр коррекции по умолчанию.

\
\

6. Как правило, меню настроек можно открыть, нажав на энкодер в течение 2 секунд.

\
\

7. Все настройки и меню можно сохранить, нажав на энкодер в течение 2 секунд.

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

Длина платы составляет 68 мм, а ширина-24 мм. Новая версия снимает фронтальную регулируемую температуру коррекции сопротивления и поддерживает энкодер в порядке.

\
\

\
\

\
\

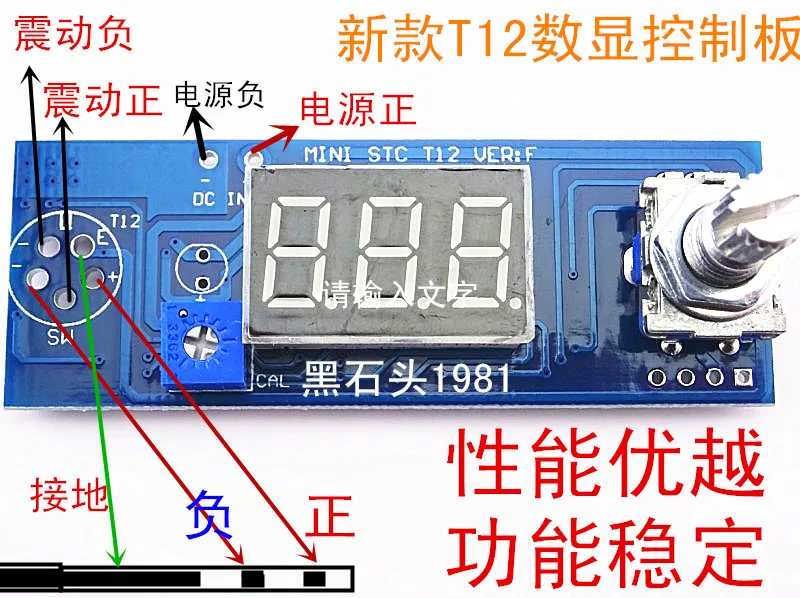

Инструкция по использованию платы управления STC

\
\

1Включите и включите блок питания Без ручки или нагревательного сердечника Цифровой дисплей500
\
2Если ручка включена, она нагреется до температуры по умолчанию через несколько секунд.350
\
3Левый и правый поворотные кодеры изменяют заданную температуру нагрева Шаговый5Степень
\
4Время покоя3Минута Время отключения После спячки5Минута
\
5Нажимной кодировщик(Менее одной секунды)Дисплей принудительного отключенияВыкл
\

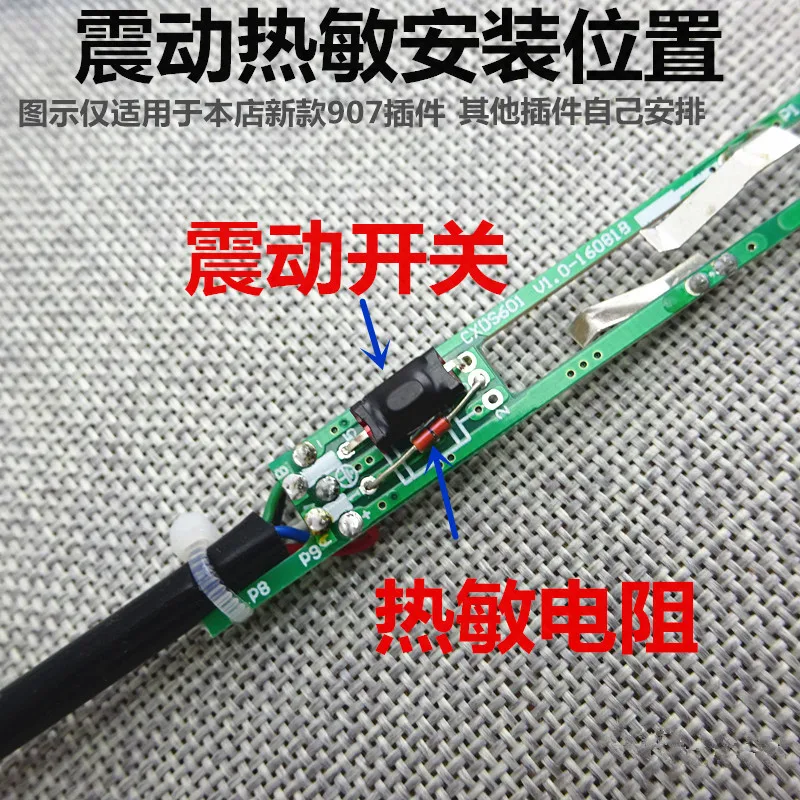

Пробуждение с помощью вибрирующей ручки или кодировщика Быстро нагревается для установки температуры
\
6Калибровка температуры
\
Пресс-кодер3Второй Регулятор температуры принудительного нагрева к350Степень Цифровая трубка мерцает и входит в калибровку температуры Отображение значений по умолчанию420 (400-499)Это значение не является параметром калибровки температуры. В зависимости от фактической температуры термометра Коррекция температуры путем поворота значения(Можно использовать левый и правый поворотные кодеры)
\
Пресс-кодер3Второй Конечно? Коррекция выхода

\
\

\
\

\
\

\
\

\
\

\
\

Сделай Сам достаточно рискованно, чтобы покупать осторожно

'
