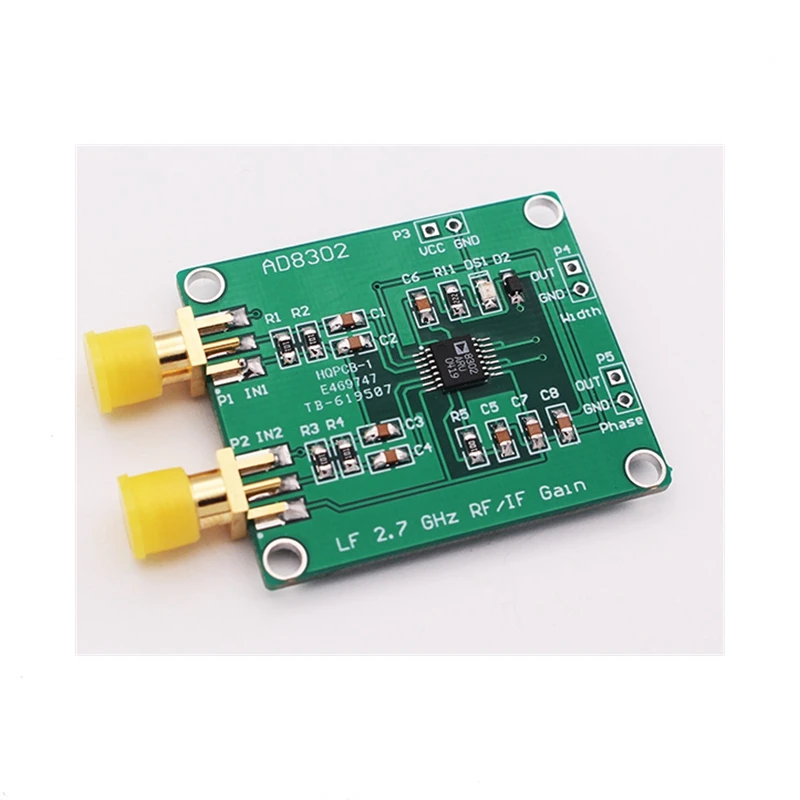

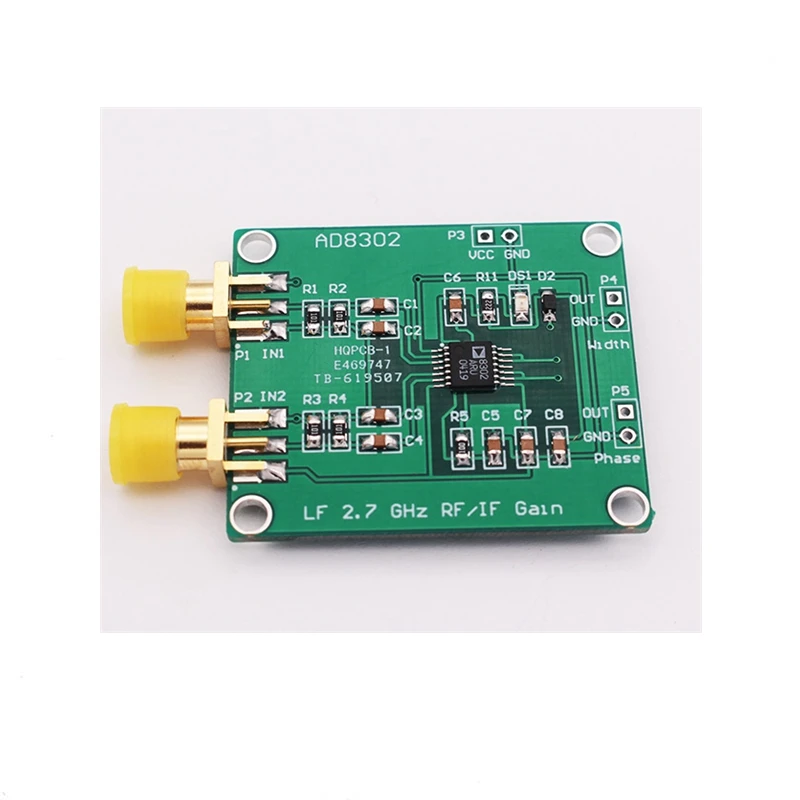

AD8302 2 7 GHz RF/IF детектор фазы усиления 30 до + дБ модуль|Интегральные схемы| |

AD8302 2 7 GHz RF/IF детектор фазы усиления 30 до + дБ модуль|Интегральные схемы| |

Преимущества и особенности Коэффициент усиления/потери и фазу можно измерить отдельно Рабочая частота низких частот до 2,7 ГГц Двухканальный логарифмический усилитель с интегрированным фазовым детектором Диапазон измерения усиления: от-30 до + 30 дБ Фазы Диапазон измерений: От 0 до 180 градусов Интегральная Справочная схема и схема выходного напряжения 2,7 до 5,5 в один блок Подробная информация о продукте Однокристальный кремний Биполярный, измеряемая амплитуда/фаза 1. AD8302 является полностью интегрированным RF IC, который измеряет амплитуду и фазу между двумя независимыми входными сигналами. Устройство работает от низких частот до 2,7 ГГц. 2. AD8302 содержит два точности соответствует широкополосный вход ампер, широкополосный линейный мультипликатор/фазовый детектор, li-ion 1,8 в точности, и аналоговым выходом регулирование короткого замыкания. 3. Диапазон входного сигнала-60 дБм до 0 дБм (контрольное сопротивление 50 Ом) с соответствующим динамическим диапазоном 60 дБ. Выход AD8302 обеспечивает точные измерения амплитуды в диапазоне ± 30 дБ с регулировочным соотношением 30 мВ/дБ, диапазон измерения фазы от 0 до 180 °, и масштабирование 10 мВ/°. 4. Прибор был протестирован и может быть использована совместно сотовой полосы (900 МГц, 1,8 ГГц, 2,2 ГГц) и рассчитан на эксплуатацию с тактовой частотой до 2,7 ГГц. 5. AD8302 доступен в 14-выводных ультра-тонкий плотно прилегает к телу вниз (TSSOP) и работает в-40 °C до + 85 °C диапазон температур. Посылка включает в себя 1 * Модуль
