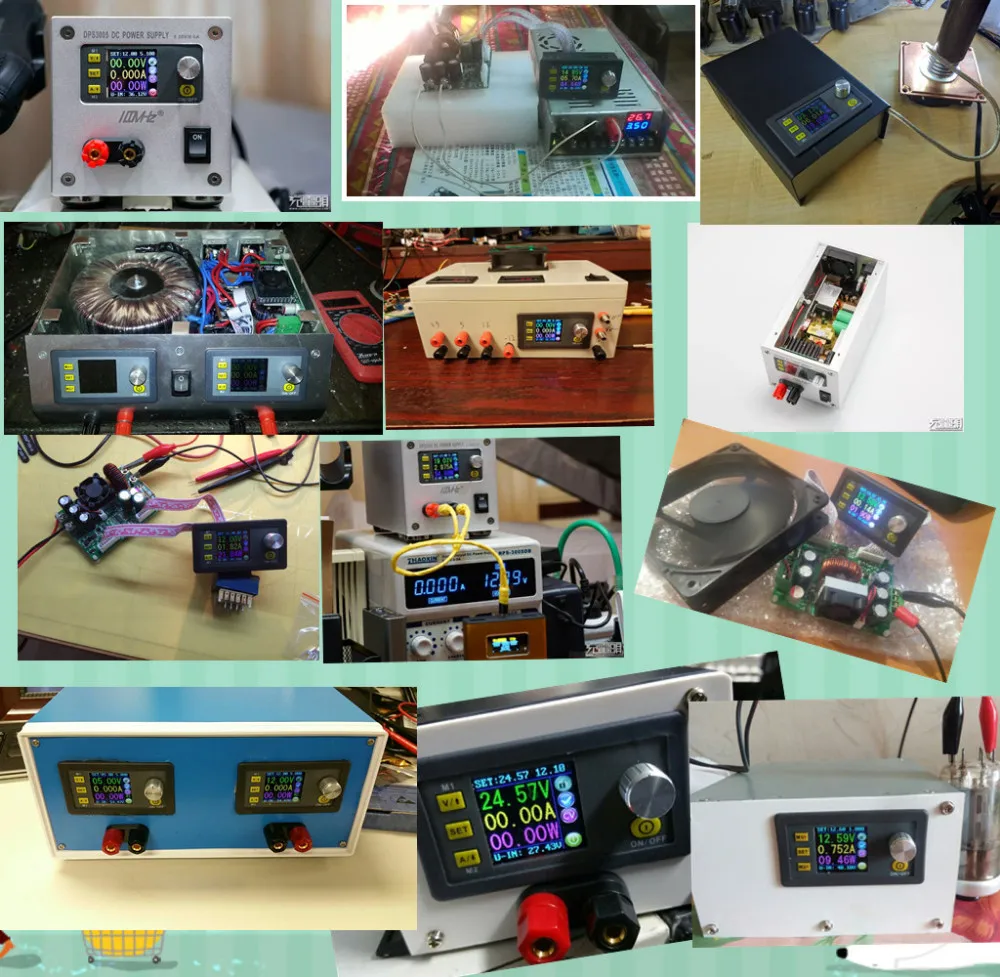

RD DPS3005 функция связи постоянное напряжение тока понижающий модуль питания

RD DPS3005 функция связи постоянное напряжение тока понижающий модуль питания

Постоянная Напряжение постоянного тока

Программируемый питание цепей управления Мощность модуль

Модель продукта:DPS3005

Общая информация

Модуль постоянного напряжения и постоянного тока, программируемый блок питания, включает в себя набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения0-32,00 V, Шаг на 0,01 в. Регулируемый диапазон выходного тока0-5.000A, На каждом этапе изготовления обуви 0.001A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленное значение. И он также имеет функцию извлечения быстро двух групп сохраненных значений. По сравнению с традиционным аналоговым блоком питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию Цифровой вольтметр и амперметр. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. в области напоминания выходного состояния, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используемые в настоящее время группы данных. При настройке интерфейса данных можно регулировать значение перенапряжения, значение перегрузки по току, значение перегрузки, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, расширенную функцию, хороший визуальный эффект, высокая работоспособность, высокая точность, используется независимо, вставляется в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-40,00 в диапазон выходного напряжения: 0-32,00 в

Выходной ток: 0-5.000A Диапазон выходной мощности: 0-160,0 Вт

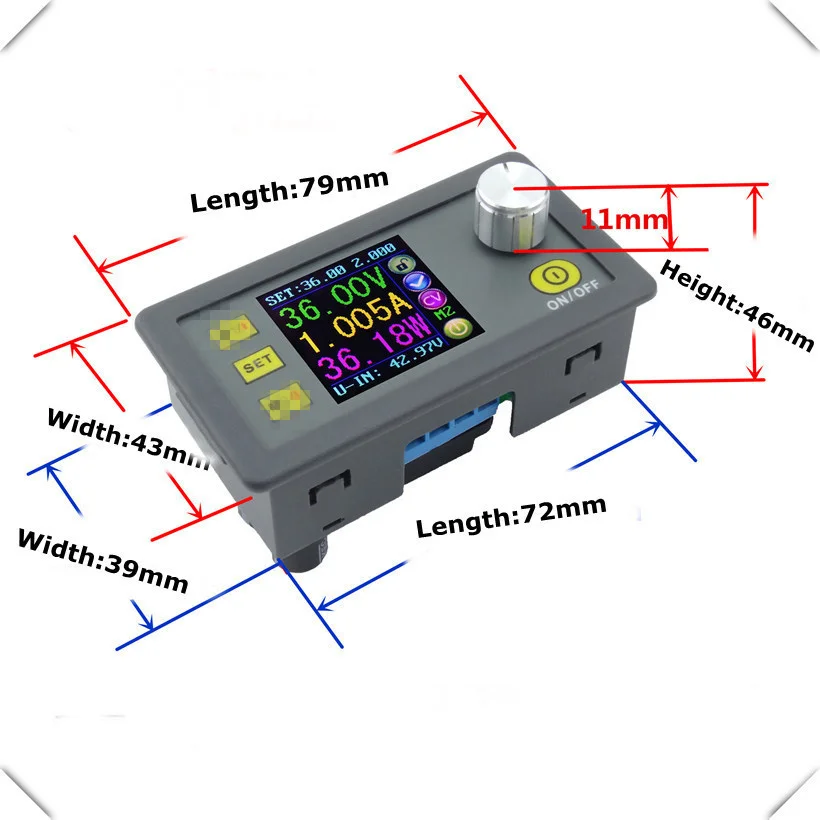

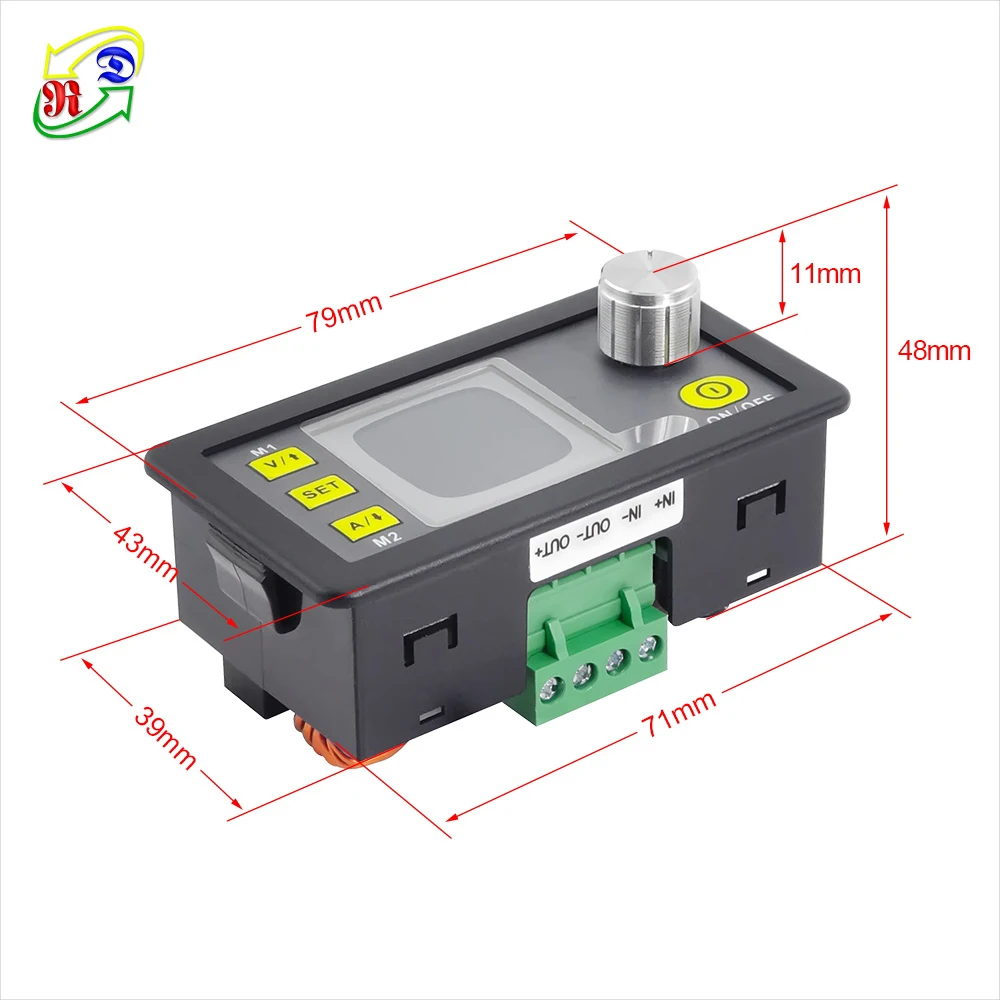

Вес изделия: около 113 г размер изделия: 79*43*48 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм выходное напряжение Разрешение: 0,01 в

Разрешение выходного тока: 0.001A точность выходного напряжения: ± (0.5% + 3 цифры)

Точность выходного тока: ± (0.5% + 5 цифр)

Обратите внимание перед использованием устройства:

1, выход должен использоватьсяИзолированный, НеВ серии или параллельно, в противном случае он будет гореть.

2. При подключении индуктивной нагрузки (например,Мотор), Максимальный рабочий ток 1/3 диапазона. Не переживайте.

3. Перед использованием,Сначала Подключите все провода, затем включите входной источник питания,Не включайте входной источник питания, затем подключите провод. В противном случае это может привести кПредохранитель и MOS повреждены.

4,Когда вы получаете продукт в первый раз, пожалуйста, не используйте свои руки, чтобы касаться компонентов, потому что статическое электричество человека может повредить некоторые чипы.

5. Вы должны убедиться, что входное напряжение в 1,1 раз выше выходного напряжения. При больших современных условиях обратите внимание на устранение тепла.

6.При использовании converter конвертера или трансформаторной катушки, пожалуйста, добавьте выпрямитель (выпрямительный мост) и фильтр (более 4700 мкФ фильтр конденсатора). Если входной источник питания нестабильен, добавьте LC, L более 47 мкФ, C более 2200 мкФ.

Общая информация

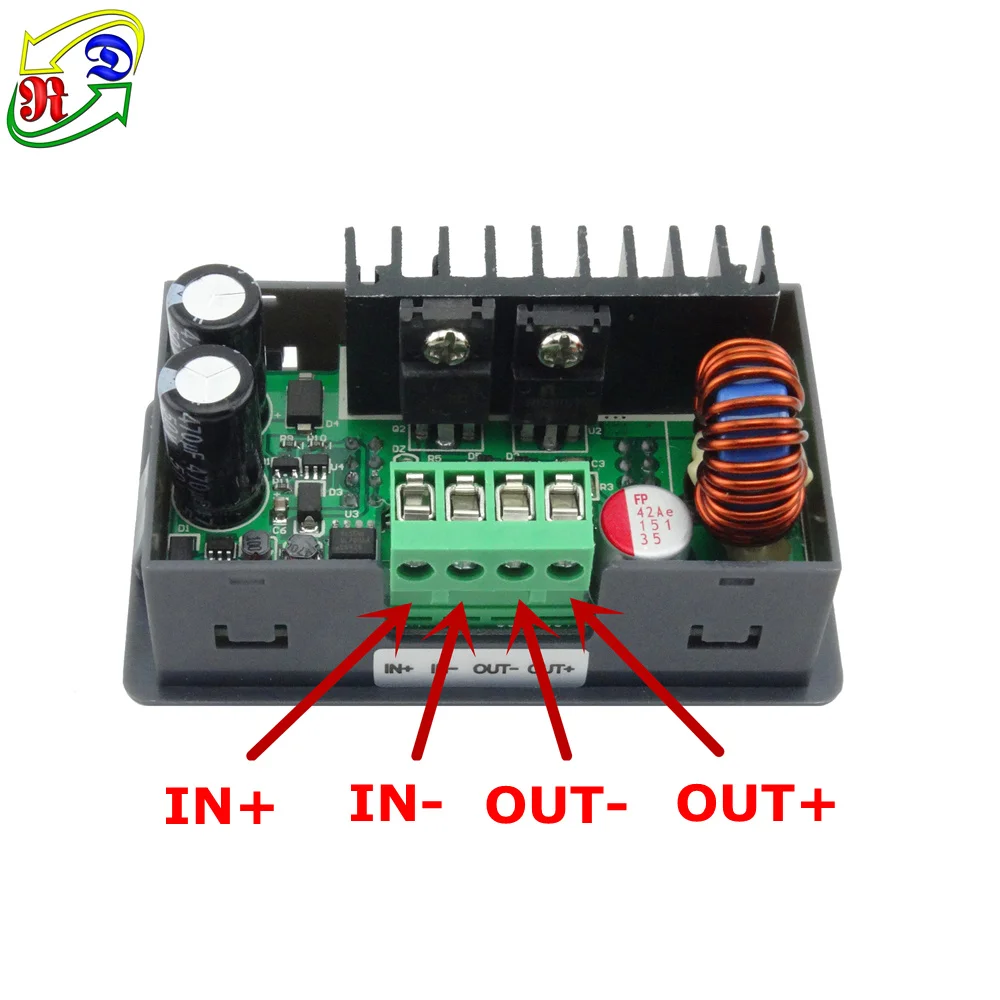

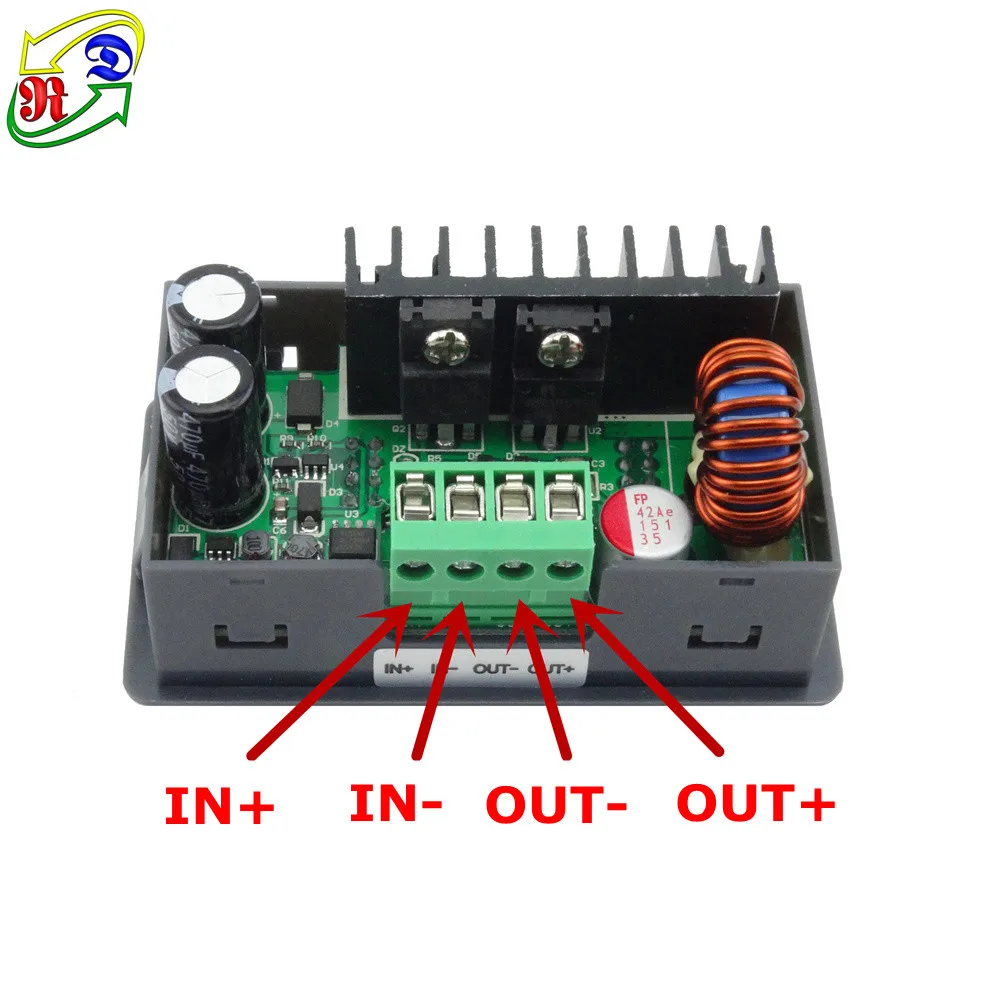

IN +: вход положительный IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения составляет 6-40 В постоянного тока и 40 В-это предельное напряжение; пожалуйста, оставьте комнату для использования. Иначе он будет гореть. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет гореть. Хотя этот модуль имеет обратную защиту подключения и защиту от короткого замыкания, вы можете muse в строгом соответствии с описанием подключения для подключения. При подключении питания к выходу модуль будет гореть.

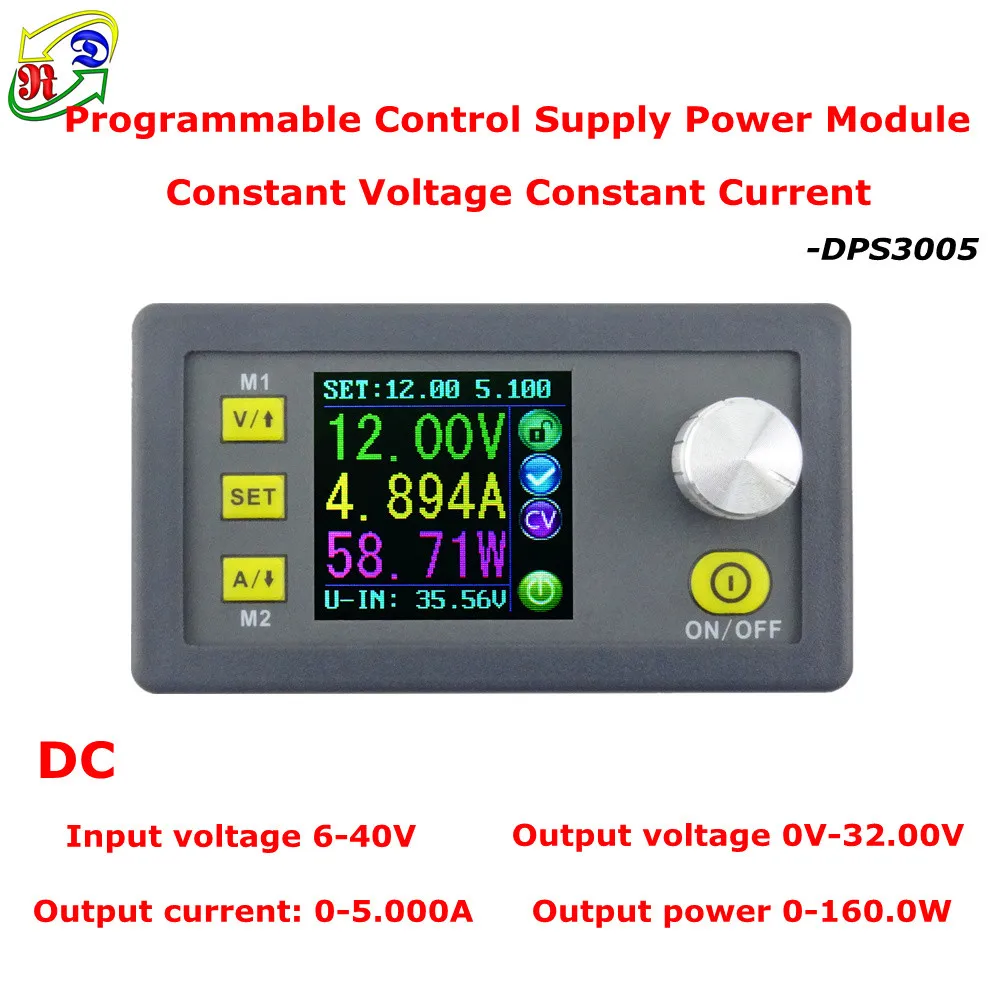

Панель Описание

1-Настройка напряжения/страница до выбора/извлечение ярлыка M1 группа данных

2-значение настройки/извлечения данных указанной группы данных/значения хранения в указанную группу данных

3-текущая Настройка/страница вниз, чтобы выбрать/ярлык извлечения M2 группы данных

4-1,44 дюймовый цветной ЖК-экран

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

Дисплей Описание интерфейса

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-подсказка набора данных

17-открыть или закрыть выходные данные

18-Предустановленная выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-Предустановленная Перегрузка по току

22-Предустановленная перегрузки

23-Предустановленная яркость экрана

24-Предустановленная набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания экран сначала показывает окно Добро пожаловать, а затем входит в основной интерфейс. На основном интерфейсе значение выходного набора напряжения и значение выходного набора тока находится на верхней части экрана. Большое значение текста слева-это текущее реальное выходное напряжение, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится на нижней части экрана. Есть некоторые значки состояния запуска справа от экрана, значок блокировки ключа, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок набора данных и значок открытия или закрытия выходного сигнала.

Установите выходное напряжение и выходной ток на основном интерфейсе.

Нажмите клавишу V/& uarr; в ближайшее время, вы можете войти в состояние настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите избежать регулировки числового значения, нажмите в ближайшее время V/& uarr;. В то же время заданное значение будет храниться. Или вы не можете ничего сделать за одну минуту, статус будет автоматически сохранен и заданный будет сохранен. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На основном интерфейсе вы можете нажать клавишу SET в ближайшее время, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/& uarr; или A/↓, чтобы перейти на страницу вверх или вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в основном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, перегрузки по току и превышения мощности соответственно; когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время.

   Регулировка яркости экрана.

Перейдите на страницу вверх или вниз, чтобы B-LED, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки нужного вам числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время. Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; 5-самый яркий. Вы можете выбрать то, что вам нравится.

  Настройка данных и хранение указанной группы данных.

Перейдите на страницу вверх или вниз, чтобы M-PRE, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена нужная вам группа данных. Затем нажмите потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите или выключите потенциометр кодирования. При выборе ON группа данных извлекается, а статус вывода остается таким же. При выборе выключения группа данных извлекается и выход закрыт. Если вы хотите выйти из выбора набора данных, нажмите кнопку в ближайшее время. Затем нажмите в ближайшее время V/& uarr; или A/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы настроить необходимые данные. После настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы устанавливаете, автоматически сохраняются в указанной группы данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать в ближайшее время установить ключ обратно к основному интерфейсу.

Установка по умолчанию загрузки открыть или закрыть выход

Перейдите на страницу вверх или вниз, чтобы S-INI, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус настройки. Установите, по умолчанию Откройте загрузку; Установите, по умолчанию закройте загрузку.

Функция описание.

   Откройте или закройте выход.

Вы можете нажать кнопку включения/выключения, чтобы открыть или закрыть выход на любом интерфейсе.

   Блокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 s, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 s, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

  M0-M9 10 групп данных

M0-группа данных по умолчанию. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет покрывать M0 группы данных и автоматически храниться в M0 группы данных.

   Извлеките сочетание данных M1 или M2.

На основном интерфейсе удерживайте нажатие V/& uarr; или A/↓ более 2 s, вы можете быстро извлекать сочетание данных M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

На основном интерфейсе удерживайте нажатие кнопки SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования для выбора группы данных, которая вам нужна. И затем нажмите в ближайшее время клавишу SET, вы можете извлекать нужную Вам группу данных.
