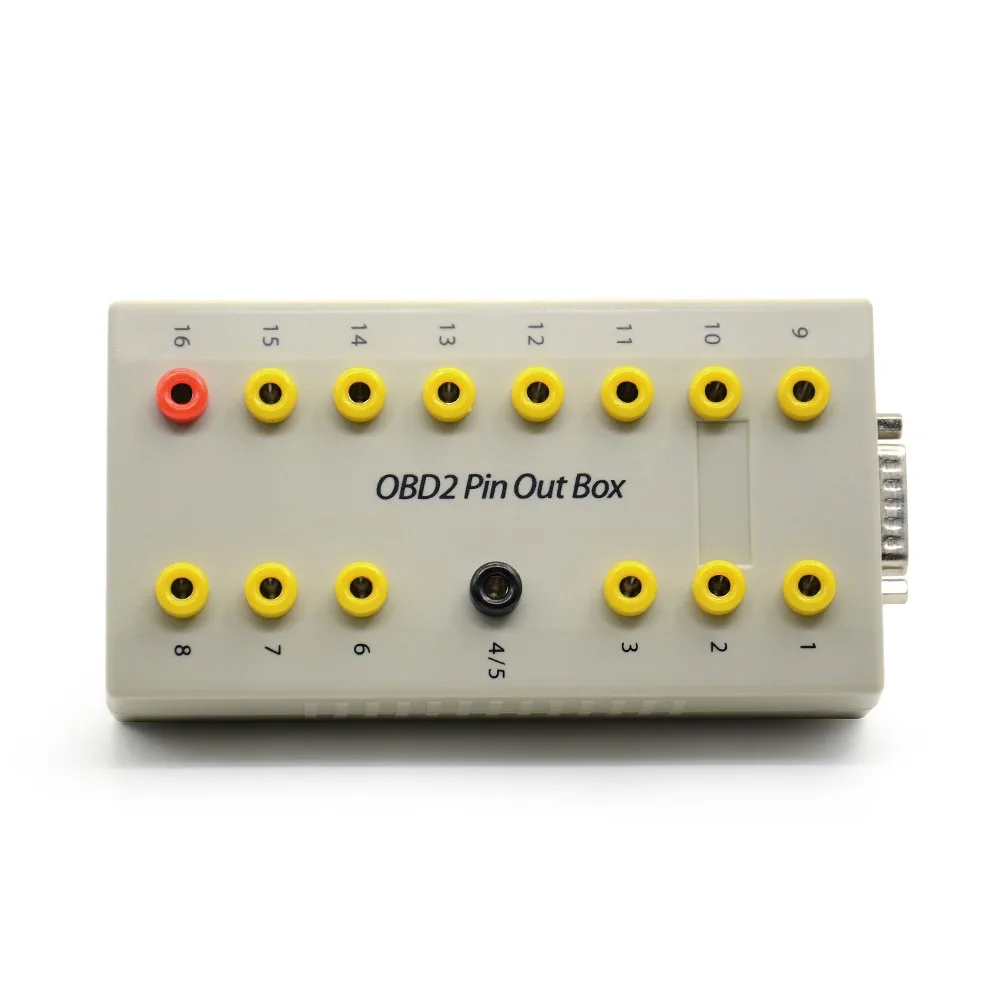

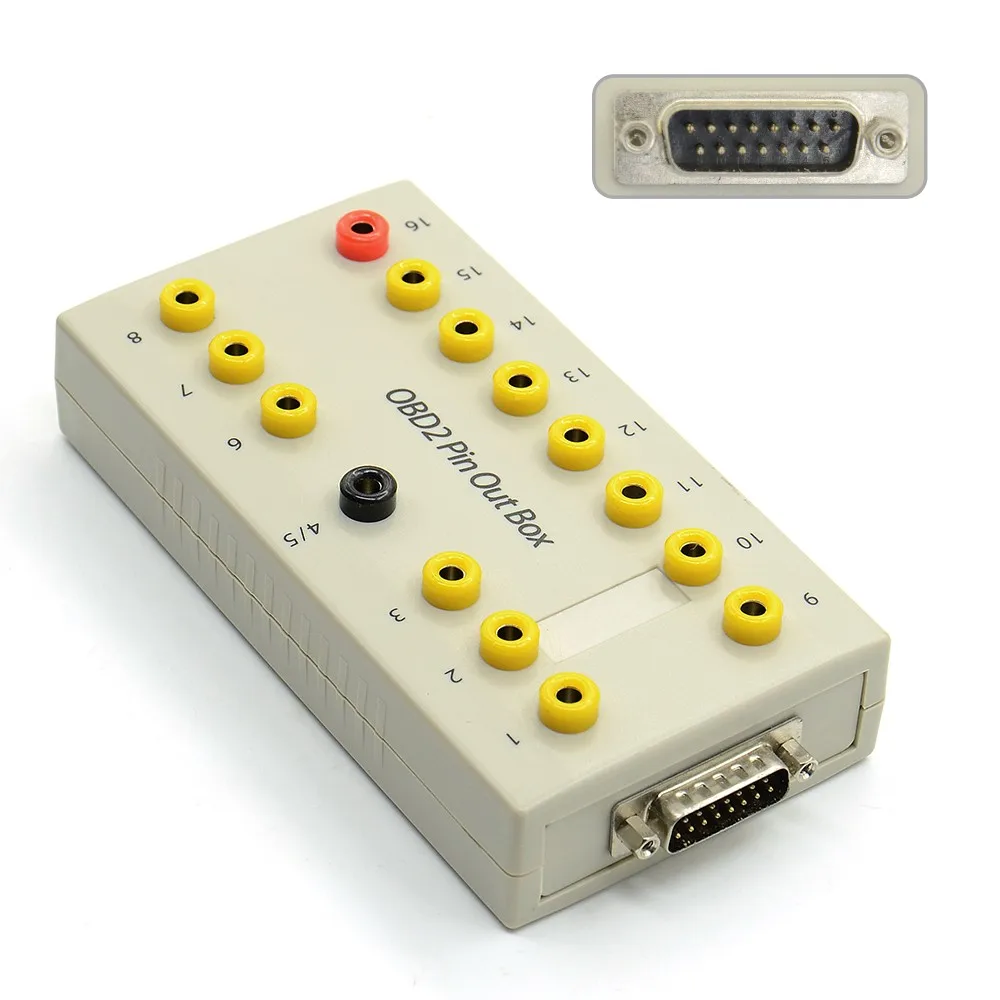

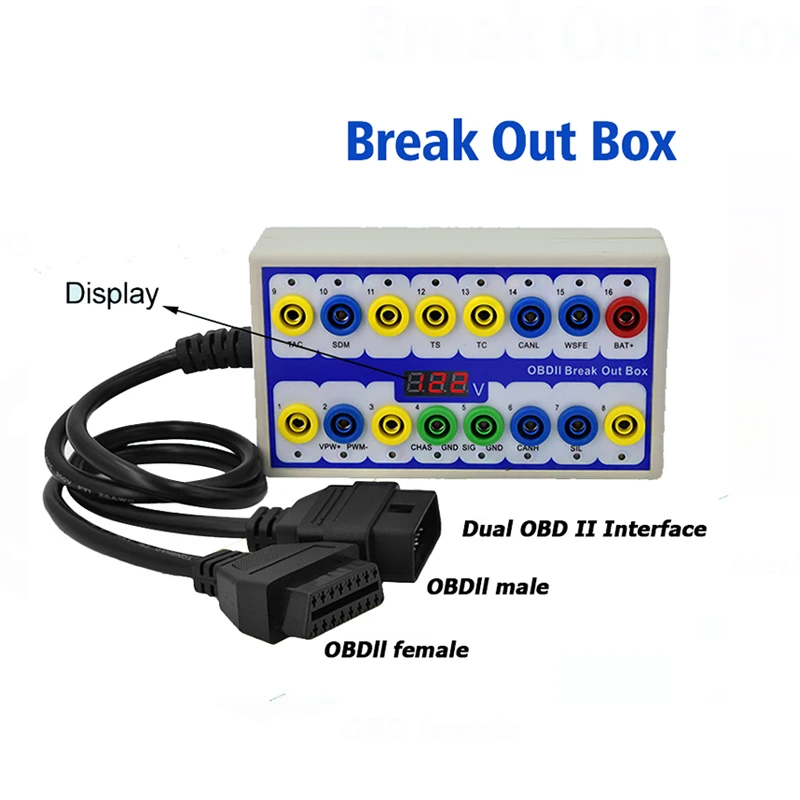

2019 VSTM автомобильный разрыв OBDII obd разрывная коробка протокол детектор

Автомобильный детектор OBDII obd Breakout Box VSTM 2019 автомобильный протокол obd2 интерфейс автомобильный монитор Obd2 Pin out Box

Примечание:

1. Убедитесь, что транспортное средство находится на парковке и снабжено электроэнергией.

2. Он не является водонепроницаемым, поэтому не прикасайтесь к жидкости, такой как вода и масло.

Характеристика:

Детектор протокола OBDII и коробка для отключения-это наши новейшие диагностические инструменты для исследования и разработки автомобильных неисправностей. Он в основном используется для изменения автомобильной диагностики БД стежка для передачи сигнала суждения уровня. Он может подключиться к любым диагностическим инструментам и определить, является ли Автомобильная связь нормальной. Также он может поставить питание автомобиля во время замены батареи, чтобы предотвратить автоматическое блокирование электрического оборудования.

Функция:

1. Проверяйте и выясняйте неисправность подключения интерфейса OBD2 при использовании инструмента.

2. Контролируйте напряжение интерфейса OBD и заземляющий провод, чтобы он мог отображать низкое напряжение и неисправность диагностического стежка.

3. Используется для прыжков сигнала интерфейса OBD и быстрого тестирования, если все диагностические связи стежка Диагностического Интерфейса OBD в порядке.

4. Сохранение данных о автомобилях и предотвращение потери данных о автомобилях и блокировка электрического устройства.

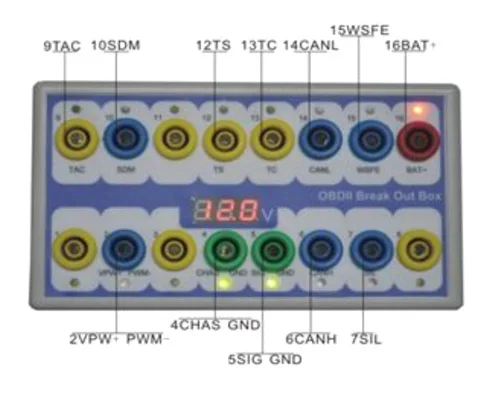

Индикатор светильник определение

1. Изготовление на заказ

2. SJE1850 провод <автобус +>

3. Изготовление на заказ

4. Заземление мощности

5. Заземление сигнала

6. SAEJ2284 《 может 》 высокое

7. ISO9141-2 и iso, DIS4230-4K провод

8. Изготовление на заказ

9. Изготовление на заказ

10. SJE1850 провод bus автобус->

11. Изготовление на заказ

12. Изготовление на заказ

13. Изготовление на заказ

14. SAEJ2284 《 может 》 низкая

15. ISO9141-2 & ISO/DIS 4230-4L провод

16. Автомобильный аккумулятор положительный

Использование:

1. Инструкции по тестированию:

1. В серии Подключите адаптер сигнала OBD и диагностический тестер неисправностей автомобиля. Он обеспечивает питание, как правило, если его аккумулятор напряжения светодиодный индикатор отображает более 10 в и NO.16, NO4 или NO.5 светодиодный светильник.

Это недостаточное напряжение аккумуляторной батареи, если меньше 10 в. Светодиодный Поворотный Светильник не означает, что с диагностическим держателем питания что-то не так. Затем проверьте, является ли ненормальным с держателем и аккумулятором напряжения.

2. Светодиодный сигнал связи включит светильник во время тестирования (яйцо: нет. 7 проводной сигнал). Тестирование pin NO.7 является нормальным, когда светодиодный фонарик, это означает, что общаться нормально.

3. Автомобильная диагностическая связь-нет. 15 проводов, но диагностический инструмент нет. 7 проводов, он не может проверить автомобиль в норме. Адаптер OBD может подключить провод NO.7 и провод NO.15. При тестировании, NO.7 и NO.15 светодиодный светильник включается и мигает. Обычно можно проверить.

Аккумуляторная батарея для автомобиля:

1. Подключите адаптер сигнала OBD и автомобильный диагностический держатель, NO. 4 и NO.6 светодиодный светильник, украшенное мозаикой из драгоценных камней, 12V.

2. Подача мощности до 4 отрицательных контактов и NO.6 положительных контактов. Затем адаптер OBD может поставить питание для автомобиля через диагностический держательОтрицательный, чтобы предотвратить потерю данных автомобиля и блокировку звука.

3. Снимите автомобильную батарею.

4. Выключите питание и адаптер OBD, чтобы завершить Изменение батареи.

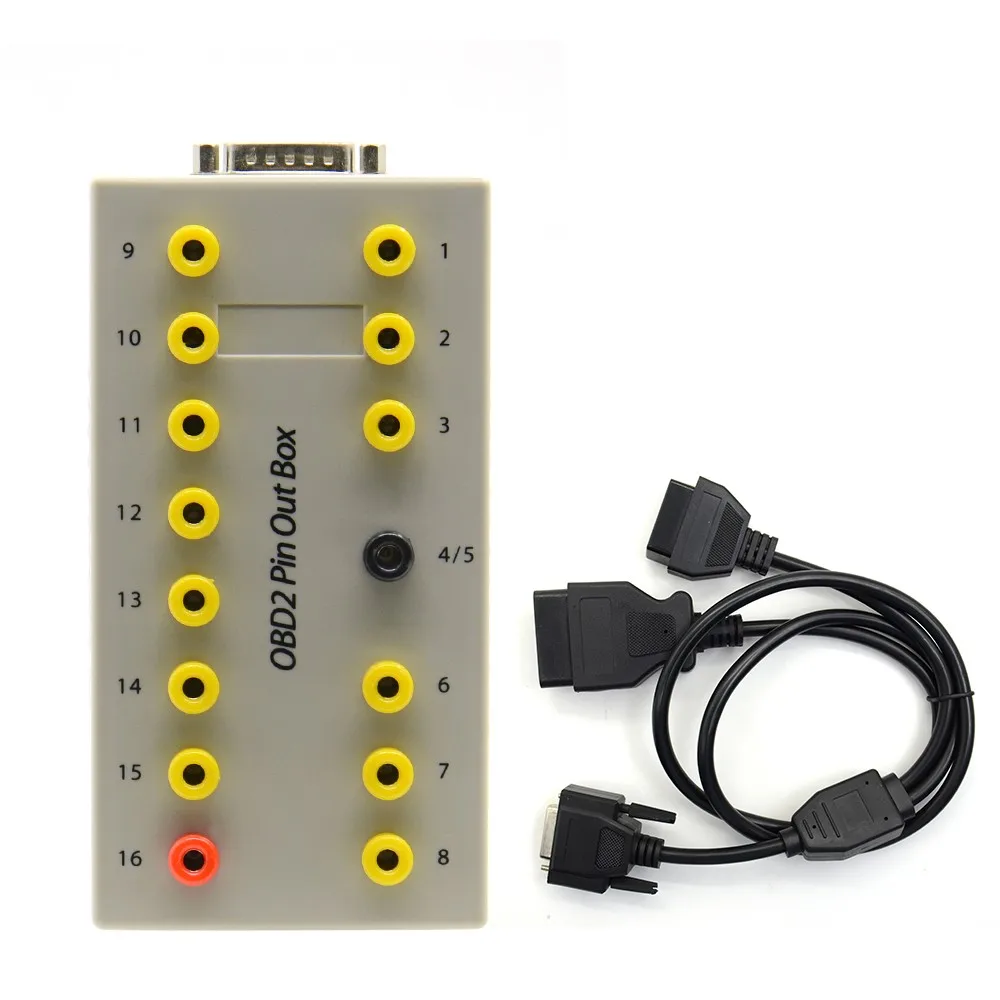

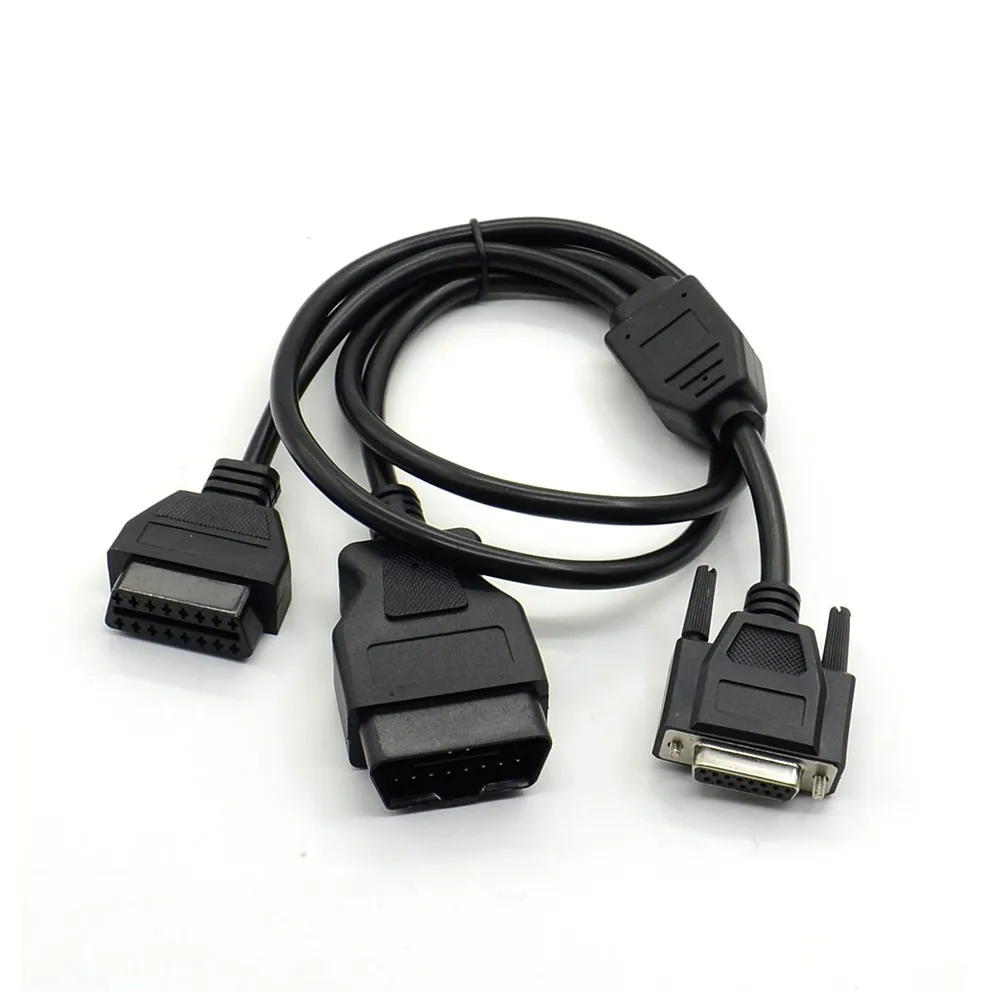

Вы также можете быстро переключаться между различными терминалами вашего автомобиля разъем OBD при использовании бета-программного обеспечения/оборудования. Поставляется с качеством, поводок со всех 16 наклонных штрихов, проводной. С 16 pin женский разъем OBD, 16 контактный разъем OBD и 15 pin D штекер для подключения к секционной коробке.

• Все тестовые точки покрыты
• Позволяет контролировать любые диагностические системы OBD2.
• Быстрое переключение точек передачи данных без пайки.
• Идеально подходит для проверки диагностического состояния транспортного средства.
