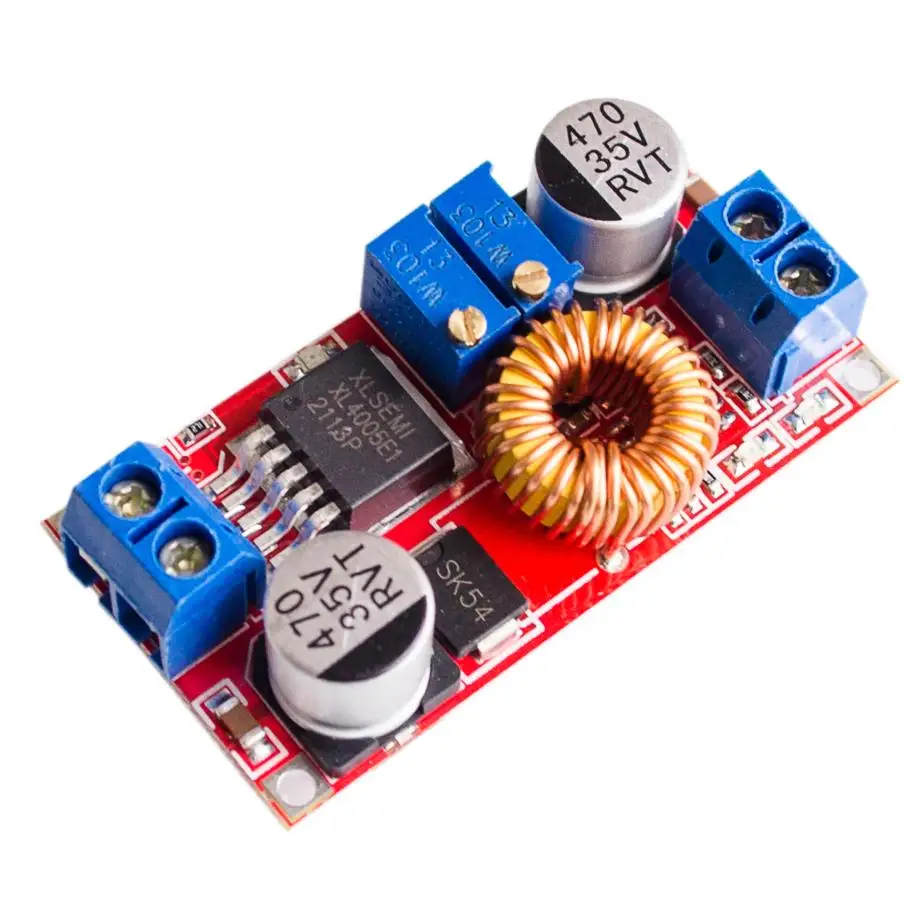

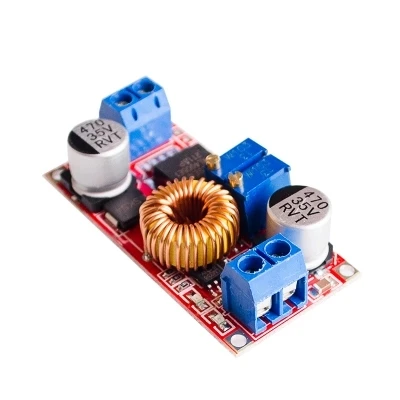

Модуль питания с драйвером постоянного тока для светодиода 5 А модуль зарядки

Модуль питания с драйвером постоянного тока для светодиода 5 А модуль зарядки

Введение Когда вы используете этот продукт, входы модуля и выходы на землю и не сотрудничаете друг с другом, это приведет к тому, что резистор тока питания платы потеряется, так что модуль не может регулировать размер выходного тока, корпус затем легко загружает модуль чипа питания. Этот модуль прост в использовании, мощный! Модуль имеет три основных функции, чтобы удовлетворить большинство ваших случаев! Спецификация

• Высокая мощность, высокая эффективность, 5A, низкая пульсация;
• Тройной:
• (1) Используйте в качестве нормальных модулей артериального давления с возможностью защиты от перегрузки по току;
• (2) Различные литиевые батареи, аккумуляторы, никель-кадмиевые никель-металлические гидридные батареи (батареи) зарядное устройство для солнечных панелей, ветряных турбин и других случаев;
• (3) используется в качестве мощного светодиодного модуля постоянного тока;
• С постоянным давлением и режимами постоянного тока, есть свет указывает, какой режим в настоящее время находится в модуле;
• При использовании в качестве зарядного устройства для литиевой батареи, вы можете установить напряжение поплавка и размер заряда тока, есть свет означает, что заряжается или был заполнен;
• Имеет ограниченную защиту тока, выходное короткое замыкание, даже если он не будет сжечь модуль.
• Этот модуль использует размещение машины, пайки с оплавлением, и каждый модуль поставки были за два часа до испытаний на старение, чтобы обеспечить высокую надежность.

• Вход: IN + вход положительный, IN-Input отрицательный
• Выход: выход + выход положительный, выход-Выход Отрицательный
• Входное напряжение: 4-38 в
• Выходное напряжение: 1,25-36 в постоянно регулируется
• Выходной ток: регулируемый, максимальный 5A
• Выходная мощность: 75 Вт максимум
• Рабочая температура: от-40 до + 85 градусов
• Рабочая частота: 180 кГц
• Эффективность преобразования: до 96%
• Защита от короткого замыкания: Да (предельный ток 8А)
• Защита от перегрева: (автоматическое отключение выхода после перегрева)
• Защита от обратной полярности на входе: нет, (при необходимости, введите нитку в диод с высоким током)
• Установка: четыре винта 3 мм
• Размеры модуля: длина 51 мм ширина 26 мм высота 15 мм
• Вес: 23 г

• 1. Используйте в качестве нормальных модулей кровяного давления с возможностью защиты от перегрузки по току
• Инструкции:
• (1) потенциометр регулятора постоянного давления, выходное напряжение достигает значения напряжения, которое вы хотите
• (2) ток 10 А с мультиметром, измеряющим выходной файл короткого замыкания (непосредственно к двум выводам к выходу может), при регулировке потенциометра постоянного тока выходной ток достигает заданного значения защиты от перегрузки по току. (Например, текущее значение мультиметра отображает 4A, затем вы можете использовать модуль для максимального тока 4A, 4A тока для постоянного напряжения постоянного тока, когда красный свет включен, В противном случае свет выключен)

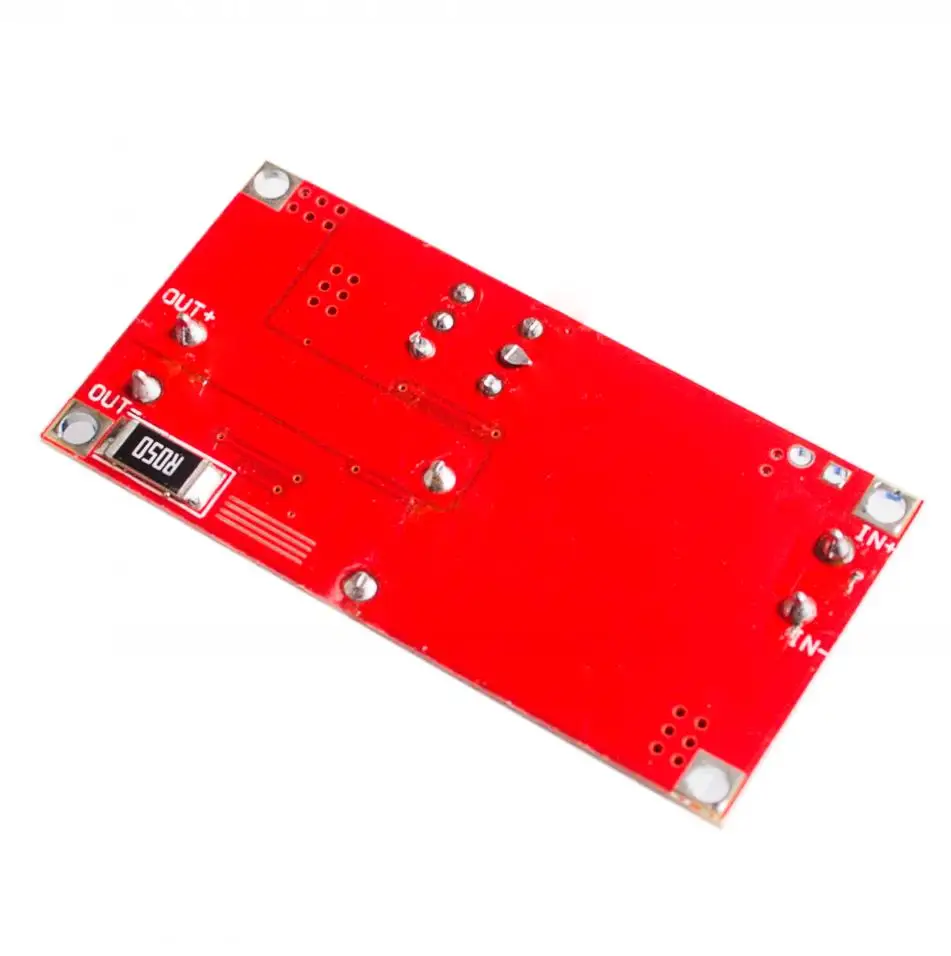

• Примечание: При использовании в этом состоянии, так как выход резистора тока 0,05 Ом, после подключения к нагрузке будет падение напряжения 0 ~ 0,3 В, это нормально! Это падение не вытягивается вниз по вашей нагрузке, а вниз-выборочный резистор.
•
• 2. Используйте в качестве зарядного устройства
• Модуль без постоянной функции не может использоваться для зарядки аккумулятора, так как конец аккумулятора и потребление энергии зарядного устройства большая разница между зарядным током слишком велика, что приводит к повреждению аккумулятора, поэтому, когда вы хотите запустить аккумулятор с помощью постоянной зарядки, При зарядке в определенной степени автоматически переключается обратно на постоянное напряжение зарядки.
• Инструкции:
• (1) Убедитесь, что вам нужно зарядить аккумулятор поплавковым напряжением и зарядным током; (если литиевый довод составляет 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, максимальный зарядный ток 1С, А именно 2200ма)
• (2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение потенциометра постоянного напряжения для регулировки выходного напряжения достигает поплавкового напряжения; (если перезаряжаемая литиевая батарея до 3,7 В, выходное напряжение можно отрегулировать до 4,2 В)
• (3) ток 10 А с мультиметром, измеряющим выходной файл короткого замыкания (непосредственно к двум выводам к выходу может), В то время как регулировка потенциометра постоянного тока позволяет выходному току достигать предварительно определенного значения тока заряда;
• (4) заводская настройка по умолчанию для зарядки с помощью лампы поворота в 0,1 раза превышает зарядный ток; (постепенно уменьшается заряд аккумулятора во время зарядки, постепенно преобразуется в постоянное напряжение при зарядке постоянным током, если Настройка тока зарядки 1А, Затем, когда ток заряда меньше 0,1a, когда синий свет выключен, зеленый свет включен, затем аккумулятор полностью заряжен)
• (5) подключен к зарядке аккумулятора.
• (1,2,3,4 шаг: Выходная выходная мощность, выгруженная батарея не подключена)
•
• 3. Используйте мощный светодиодный модуль драйвера постоянного тока
• (1) Определите работу, необходимую для привода светодиодного тока и максимального рабочего напряжения;
• (2) Условие без нагрузки, мультиметр для измерения выходного напряжения потенциометра постоянного напряжения для регулировки выходного напряжения достигает максимального рабочего напряжения светодиода;
• (3) ток 10 А с мультиметром, измеряющим выходное ток короткого замыкания при регулировке потенциометра постоянного тока, позволяет выходному току достигать предварительно определенного рабочего тока светодиода;
• (4) подключен к светодиоду, испытательной машине.
• (Шаги 1-3: вход, подключенный к источнику питания, выходная нагрузка не подключен светодиод.)

• Светодиодный модуль драйвера постоянного тока 5A: 1 шт.
