ESP32 макетная плата беспроводной накопитель SX1276 LoRaWAN протокол wifi BLE для

Программируйте продукт с помощью стандартной библиотеки и простого языка разработки и быстро завершите проверку программы и разработку продукта. В то же время, он имеет oled-дисплей и литиевый интерфейс батареи, который используется для простого управления зарядкой и разрядкой литиевых батарей, и может непосредственно использоваться в качестве разработки портативных устройств.
Этот продукт напрямую не использует более популярные wifi, LoRa и другие модули, но непосредственно на основе разработки на чипе, с одной стороны, чтобы минимизировать размер, с другой стороны, потому что модули, продаваемые на рынке, предназначены для массового производства. Она должна быть совместима с различными потребностями пользователей, поэтому их производительность в одном из сторон не является оптимальной. В соответствии с потребностями нашей продукции, мы сделали специальные модуляции на функции, чтобы лучше соответствовать потребностям самой продукции.
Продукт для основной чип управления представляет собой 32-битный процессор-ESP32 чип. В дополнение к функции Wi-Fi, он также поддерживает BLE 4,2 и мощные функции LoRa беспроводной связи, которые можно использовать как шлюз для IoT продуктов или как продукт терминала драйвера (например, датчики, шаговые двигатели и т. д.).

Процессор:
Принять чип Lexin ESP32
32-битный двухъядерный, 240 МГц Частота
Встроенный Wi-Fi и Bluetooth
Основной процессор полностью свободен для запуска пользовательского приложения.
Дополнительный процессор ULP, который контролирует каналы GPIOs, ADC и контролирует большинство внутренних периферийных устройств.

LoRa:
С помощью чипа Semtech SX1276

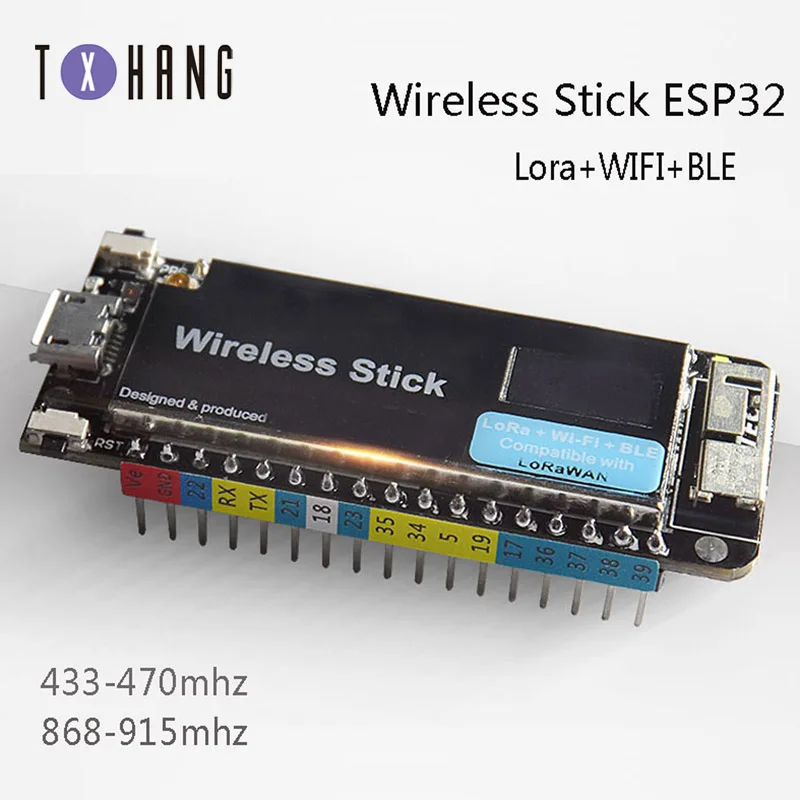

Поддержка 433 МГц, 470 МГц, 868 МГц, 915 МГц четырехдиапазонный опционально
Может использоваться как узел LoRa, так и микро шлюз
Поддержка LoRaWAN протокол
Расстояние передачи узлов: до 6 км в открытом месте
Выходная мощность: до + 20 дБм (± 2 дБм)

Wi-Fi:
802,11 b/g/n/e/i
802,11 n (2,4 ГГц), скорость до 150 Мбит/с
802,11 e: QoS механизм для использования беспроводной, мультимедийный технологии
WMM-PS, uapsd
MPDU и A-MSDU технология агрегации кадров
Блочный ответ, раздробление и реорганизация
Автоматический мониторинг/сканирование маяка
802,11 i функции безопасности: предварительная проверка подлинности и TSN
Поддержка WPA/WPA2/WPA2-Enterprise/шифрования WPS
Инфракрасная станция BSS/режим SoftAP
Wi-Fi Direct (P2P), P2P, P2P GO режим и P2P управления питанием
Поддержка для IPv6

Версия Bluetooth:
Bluetooth v4.2 Полный стандарт, включая традиционные Bluetooth (BR/EDR) и Bluetooth низкой энергии (BLE)
Поддержка стандартного класса-1, класса-2 и класса-3 без внешнего усилителя мощности
Улучшенная Точная сила управления
Выходная мощность до + 10 дБм
Приемник NZIF с чувствительностью приема BLE-128 дБм
Адаптивная частота (AFH)
Стандартный HCI на основе SDIO/SPI/UART интерфейса
Высокоскоростной UART HCI со скоростью до 4 Мбит/с
Поддержка контроллера BT 4,2 и стека хост-протокола
Протокол обнаружения услуг (SDP)
Универсальное приложение доступа (зазор)
Протокол управления безопасностью (SMP)
Bluetooth с низким энергопотреблением
Сверхмощные Светодиоды красного свечения/ГАТТ
HID
Поддерживает все приложения Bluetooth на основе ГАТТ с низким энергопотреблением
SPP-Like низкомощный протокол передачи данных Bluetooth
BLE маяк
A2DP/AVRCP SPP, HSP/HFP, RFCOMM
CVSD и SBC аудио кодеки
Bluetooth piconet (Piconet) и Scatternet (Scatternet)

Взаимодействия человека:

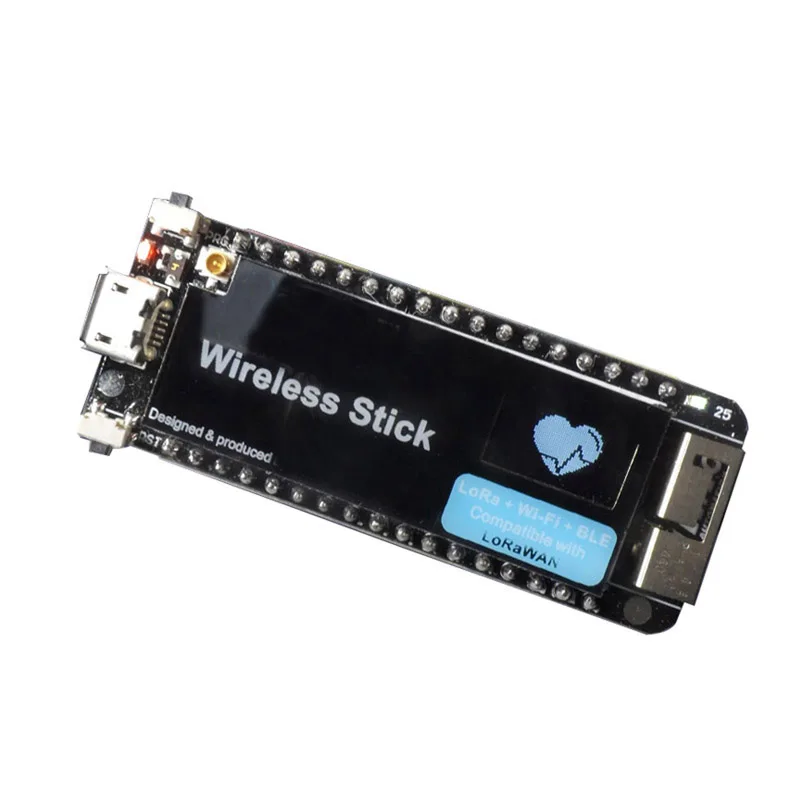

0,49 дюймов OLED экран
Кнопка (сброс и программа)

Мощность питания:
Входная мощность: USB, литиевая батарея
Выходной источник питания: + 5 В (только при питании от USB), + 3,3 В
Интегральная схема зарядки литиевой батареи
С помощью внешнего источника питания, контролируемого портом IO, это удобно для макетной платы, чтобы войти в низкое энергопотребление

Интерфейс:
UART, SPI, I2C, I2S, карта mirco-SD
12-бит ADC, 8-битный DAC
29 общего портами GPIO

Хранение:
Флэш-память: 64M-BitsMB

Мощность Потребляемая мощность:
Ток в спящем режиме: 800uA

Механическая структура:

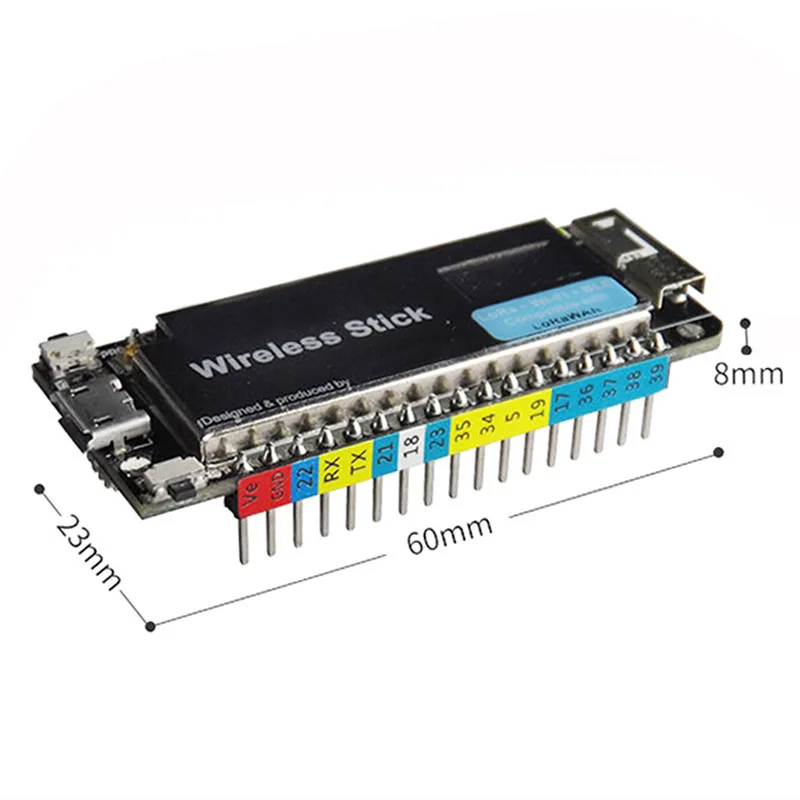

Размер: 60 мм X 23 мм X 8 мм

Посылка включает в себя:

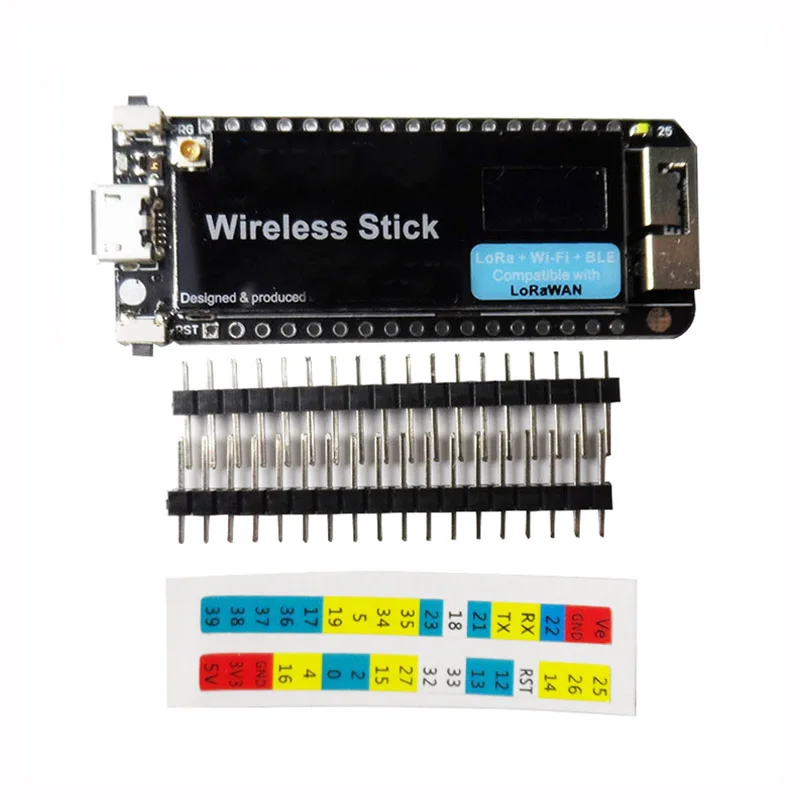

1 * ESP32 беспроводной накопитель SX1276 макетная плата (не паечные штифты + булавки наклейки)
