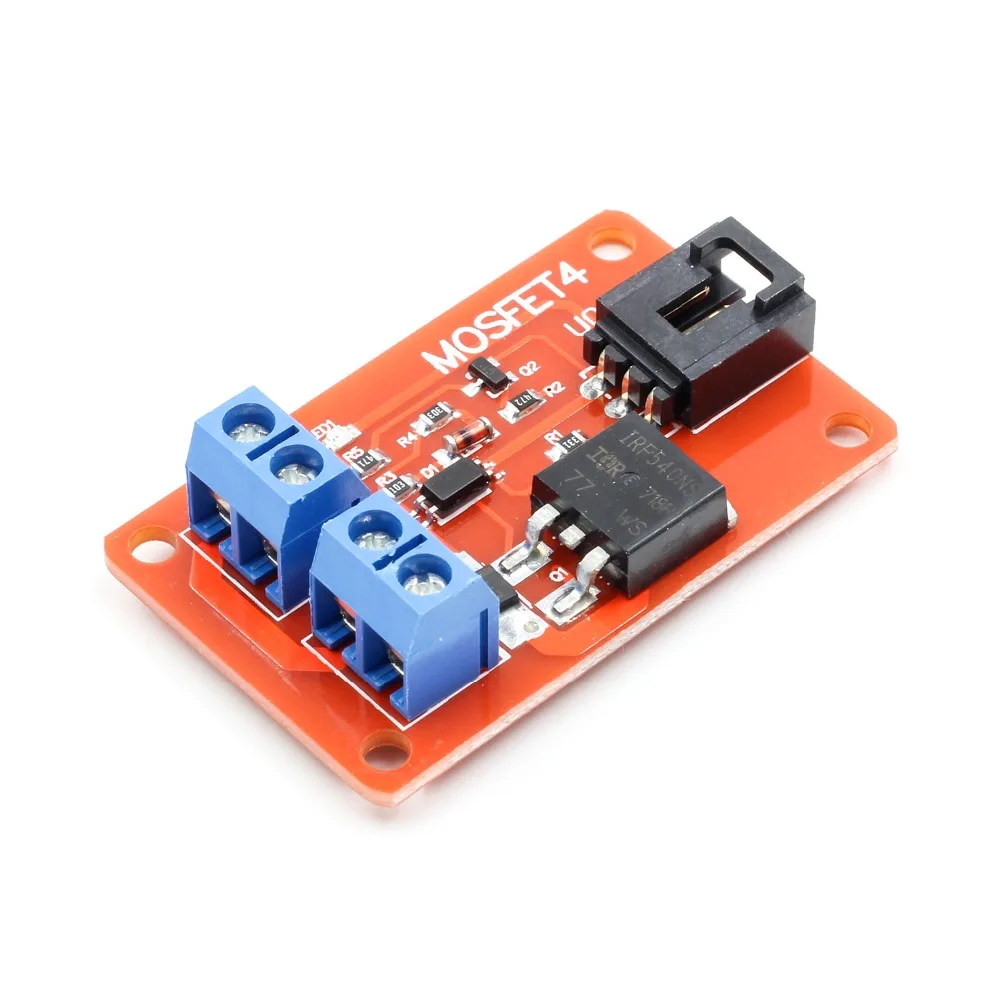

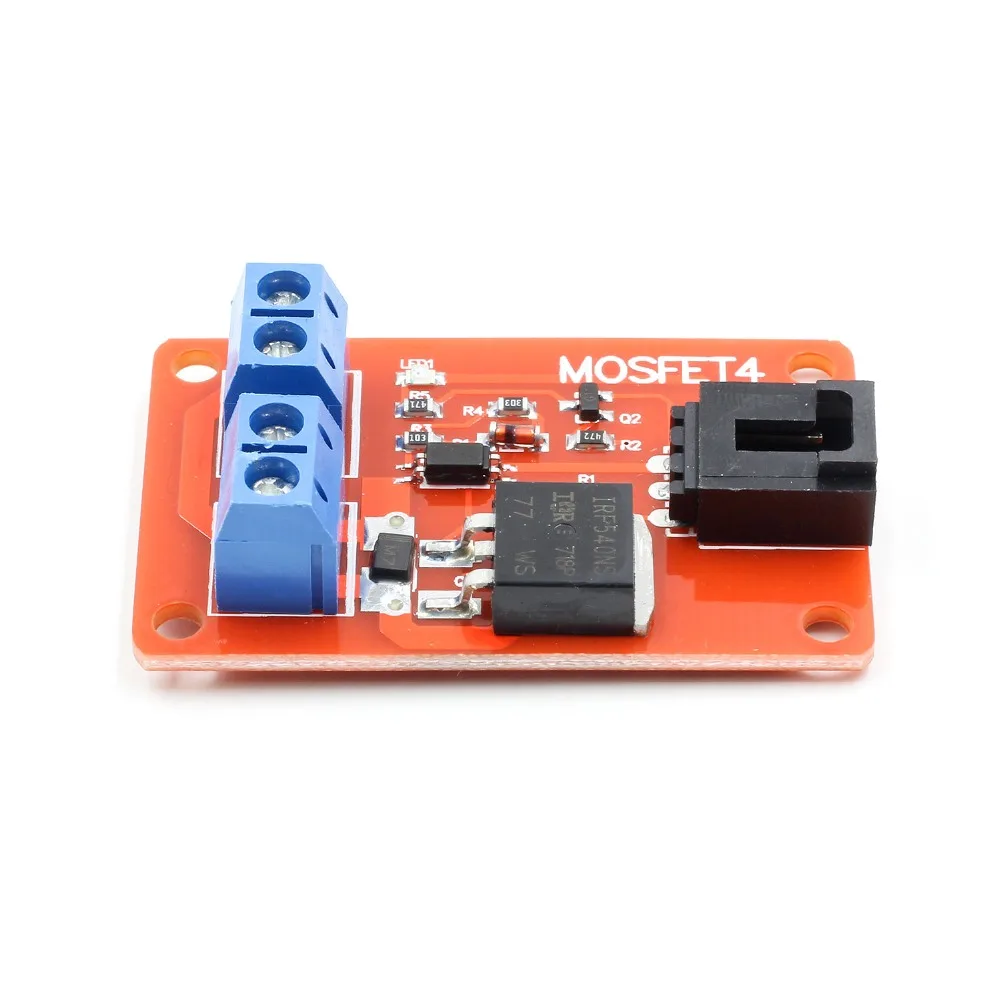

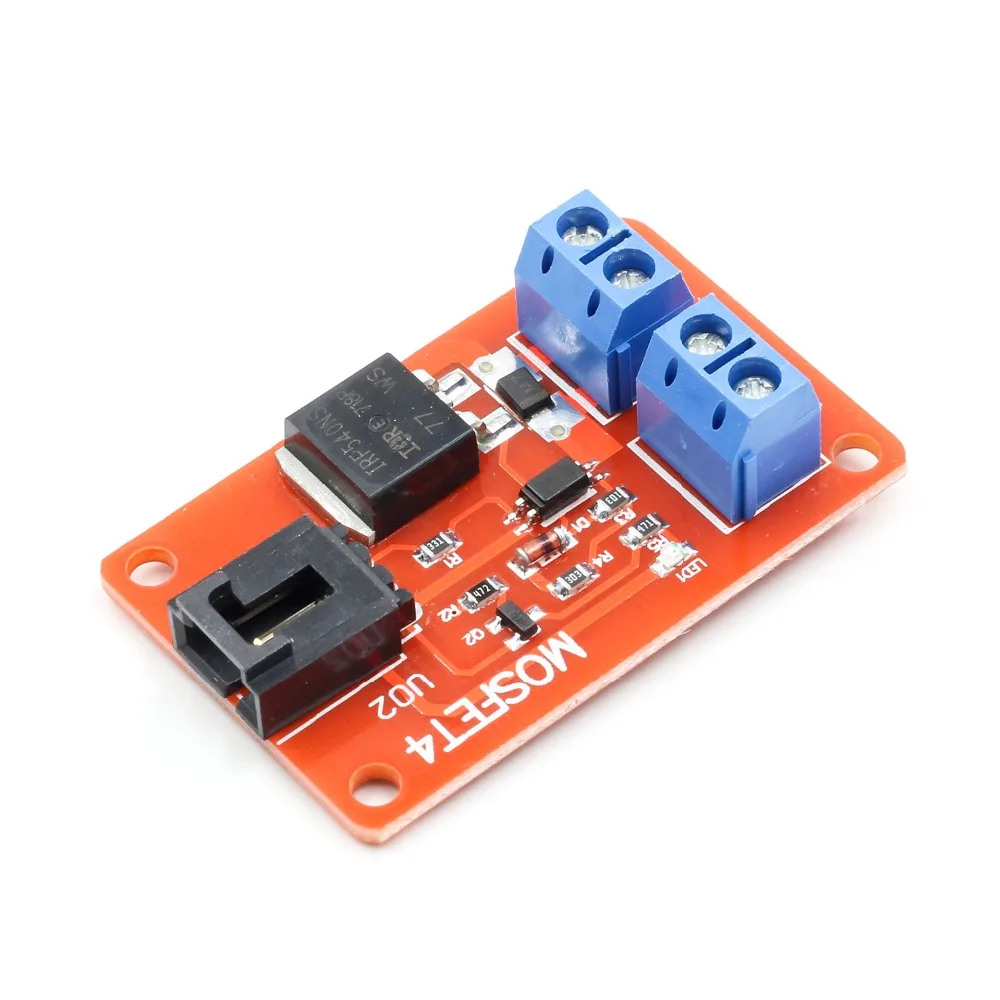

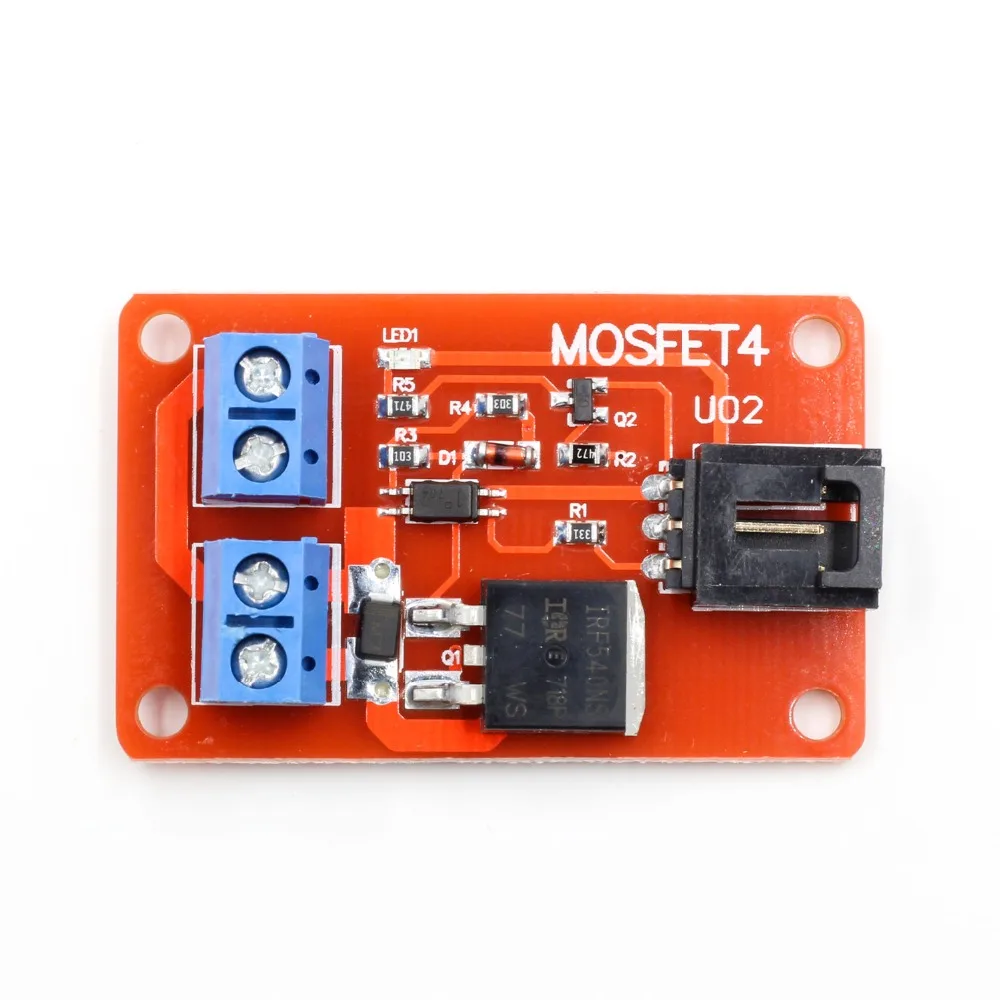

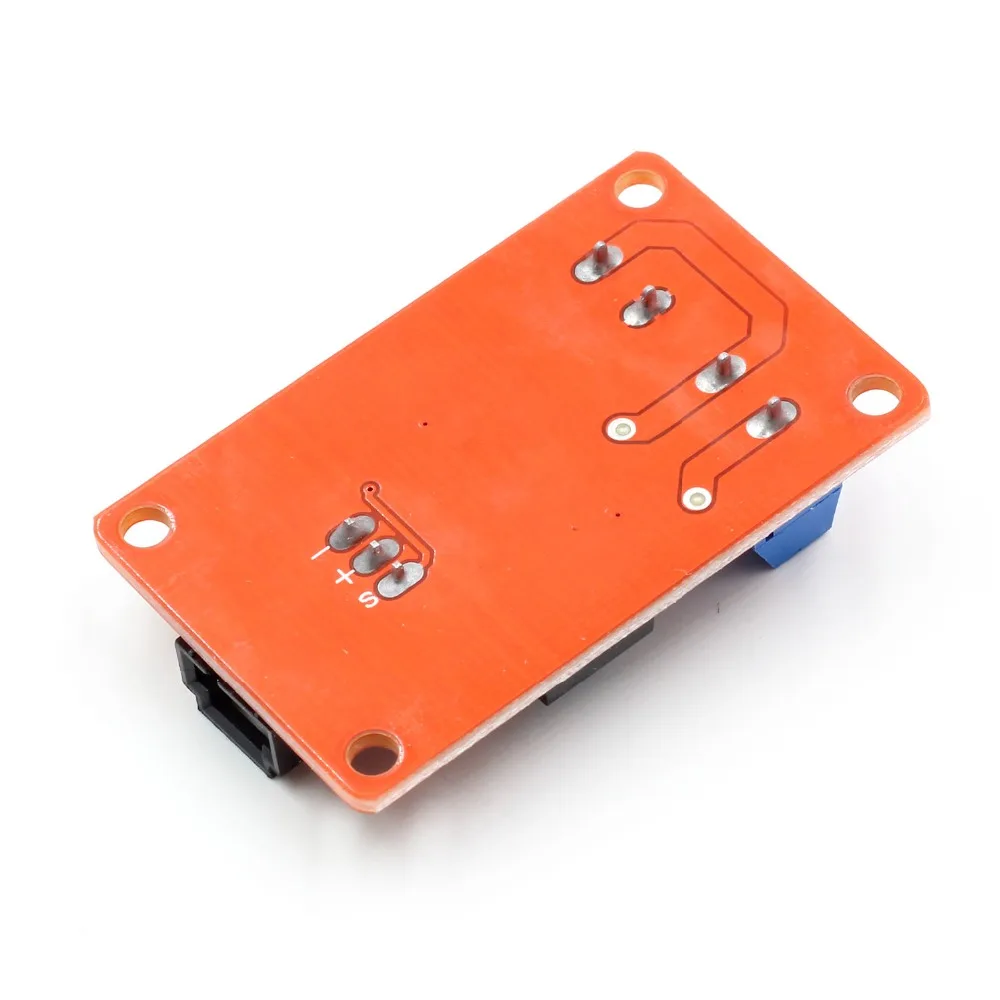

1 канал Route MOSFET Кнопка IRF540 + модуль переключения для Arduino|Интегральные схемы| |

---

4737589445907122

Рекомендовано продавцом Youe shone высокое качество один Комплект UNO R3 (CH340G) MEGA328P для UNO R3 + USB кабель ATMEGA328P-AU Плата развития US $2,73
/Шт. Youe shone 1 Комплект uno r3 MEGA328P ATMEGA16U2 для совместимых с USB кабелем US $4,51
/Шт. Mega 2560 PRO ATmega16U2/ATmega2560-16AU Для Mega 2560 pro US $8,00
/Шт. Youe shone Mega 2560 PRO (Embed) CH340G/ATmega2560-16AU, с штыревыми штырями. Совместим с Mega 2560. US $7,35
/Шт. Youe shone Pro Mini 328 Mini 3,3 В/8 м ATMEGA328 ATMEGA328P-AU 3,3 В/8 МГц US $1,89
/Шт. Youe shone pro mini 328 электронные строительные блоки интерактивные медиа ATMEGA328P 5V 16M для совместимых Nano US $1,89
/Шт. Youe shone Mega 2560 R3 ATmega16U2 макетная плата + USB кабель Diy стартовый набор ATmega2560 Atmega US $8,96
/Шт. Youe shone MEGA 2560 R3 ATmega2560 R3 AVR USB плата + Бесплатный USB кабель 2560 MEGA2560 R3, мы являемся производителем US $7,16
/Шт. Youe shone новая официальная совместимая плата DUE R3 SAM3X8E 32-битная ARM Cortex-M3 / Mega2560 R3 Duemilanove 2013 US $13,00
/Шт. Горячая продажа 2,8 дюймовый TFT сенсорный ЖК-экран дисплей модуль для arduino DIY KIT US $8,50
/Шт. Дальний радиус действия беспроводной 915/868/433 МГц Lora Shield v95 для Arduino Leonardo, UNO, Mega2560, Duemilanove, Due US $19,50
/Шт. MK набор люкс комплект с USB кабелем Dupond линия Крокодил Зажимы для детей Бесплатная доставка US $10,43
/Шт. MOSFET-это электронное устройство, имеющее хорошие коммутационные характеристики, широко используется при необходимости в цепи электронного переключателя, например, при переключении источников питания и приводов двигателя, а также при затемнении освещения. Реле хорошо знакомы с другим модулем имеет характеристики переключения, но из-за принципа работы реле, как правило, достигается механическим контактом в целях включения и выключения, что неизбежно приведет к очень короткому времени переключения при обстоятельствах, ситуация реле не работает, Другие звуки, когда Baba контактный переключатель в некоторых случаях более раздражает вещь.

Используйте этот модуль для Arduino electronic building blocks 4 IRF540 MOSFET switches, используйте то же самое, но измените способ исходных четырех. Используйте для Arduino 4-позиционный переключатель IRF540 MOSFET модули:

Мы разработали этот четырехходовой MOSFET переключатель, который может обеспечить до четырех групп электронных переключателей, были использованы для управления различными модулями цепи. Работает MOSFET, электронные строительные блоки могут использоваться для управления цепью постоянного тока, например, светодиодный экран постоянного тока и т. д., не подходят для управления цепью переменного тока. При экстремальных обстоятельствах выключатель MOSFET может использоваться для управления контуром постоянного тока 100В/33А, но контроль рекомендуется не меньше минимального напряжения постоянного тока 9В.

Цепь подключена на одном конце провода, что немного контролирует некоторые проблемы. Например, для управления светодиодным освещением 12 В,
Во-первых, положительный (+) и отрицательный (-) между подключенным питанием;

Затем подключите светодиодный индикатор с модулем, соединенным с положительным (+),
Светодиодный светильник с анодом, подключенным к выключателю 1 (S1);

Если есть другие Светодиодный Фонари с возможностью управления,
Точно такой же катод света с Светодиодный модуль подключен к положительному (+),
Светодиодный индикатор с отрицательным электродом в свою очередь подключается к переключателю 2 (S2), переключателю 3 (S3), переключателю 4 (S4);

Сторона управления подключением намного проще,
Нам нужен только кабель датчика,
Соответствующий порт управления для подключения платы расширения датчика Arduino, вы можете контролировать светодиодный свет 12V, доставленный для Arduino.
Экспериментируйте, мы подобрали два светодиодных индикатора.   Тестовый код Следующим образом  : Int s1Pin = 6; Int s2Pin = 7; Настройка пустоты () { PinMode (s1Pin, выход); PinMode (s2Pin, выход); } Пустая петля () { Int i; DigitalWrite (s1Pin, HIGH); DigitalWrite (s2Pin, HIGH); Задержка (500); DigitalWrite (s1Pin, LOW); DigitalWrite (s2Pin, LOW); Задержка (500); Для (i = 0; i < 10; i + +) { DigitalWrite (s1Pin, HIGH); Задержка (500); DigitalWrite (s1Pin, LOW); Задержка (500); } Для (i = 0; i < 100; i + +) { DigitalWrite (s2Pin, HIGH); Задержка (50); DigitalWrite (s2Pin, LOW); Задержка (50); } }

Посылка включает в себя:

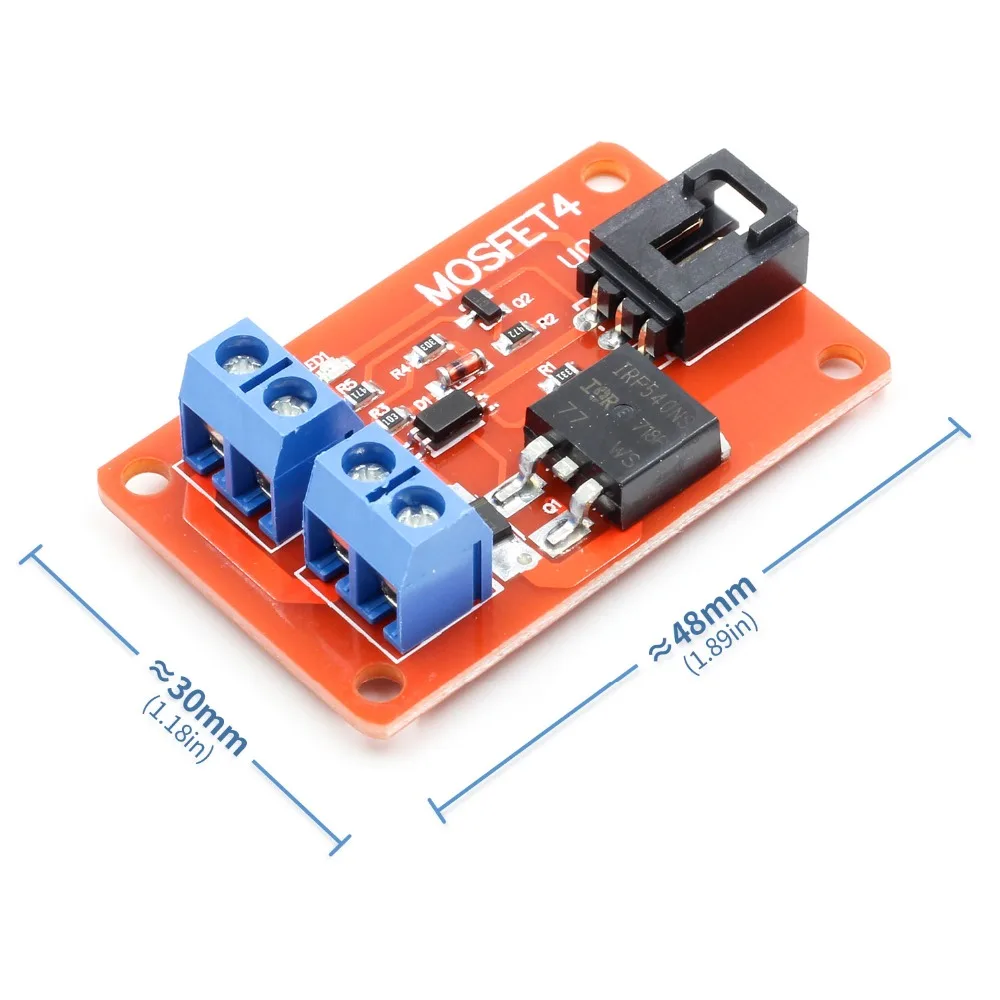

• 1x1 канал 1 Route MOSFET Кнопка IRF540 + MOSFET модуль переключения для Arduino TOP
