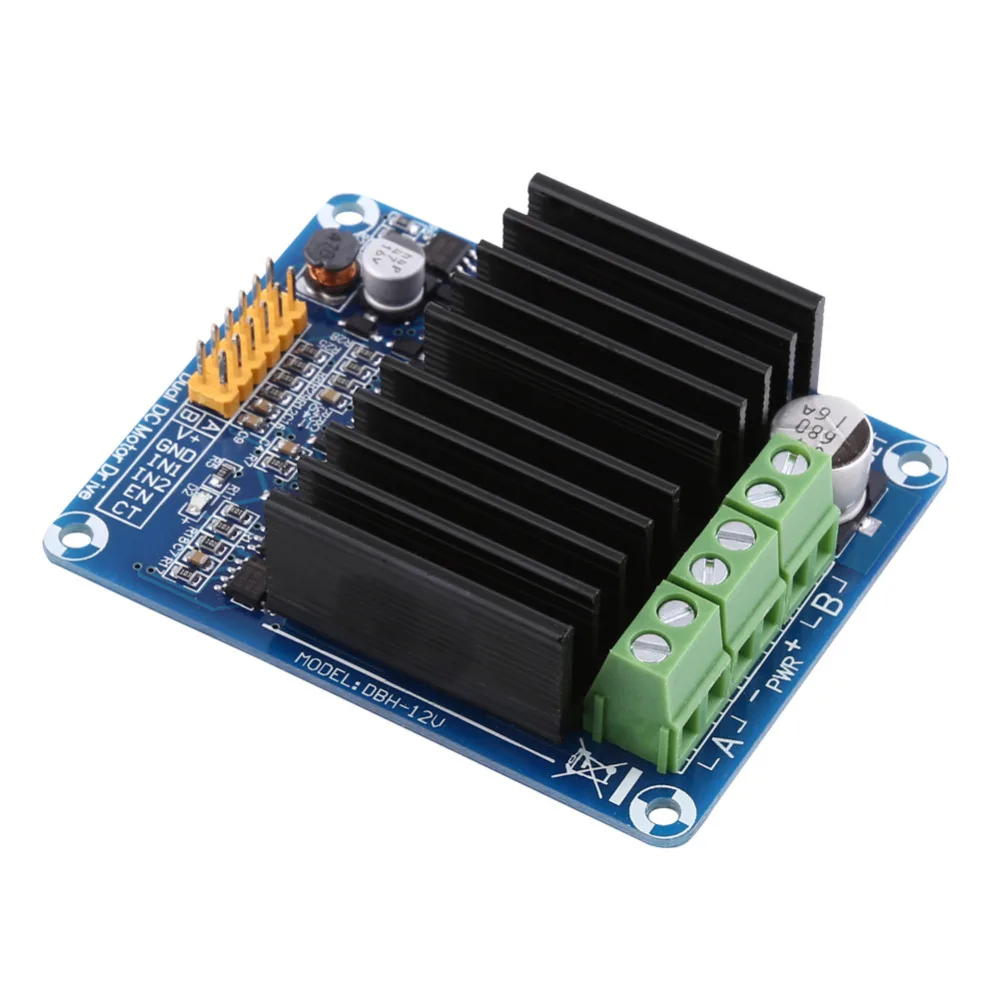

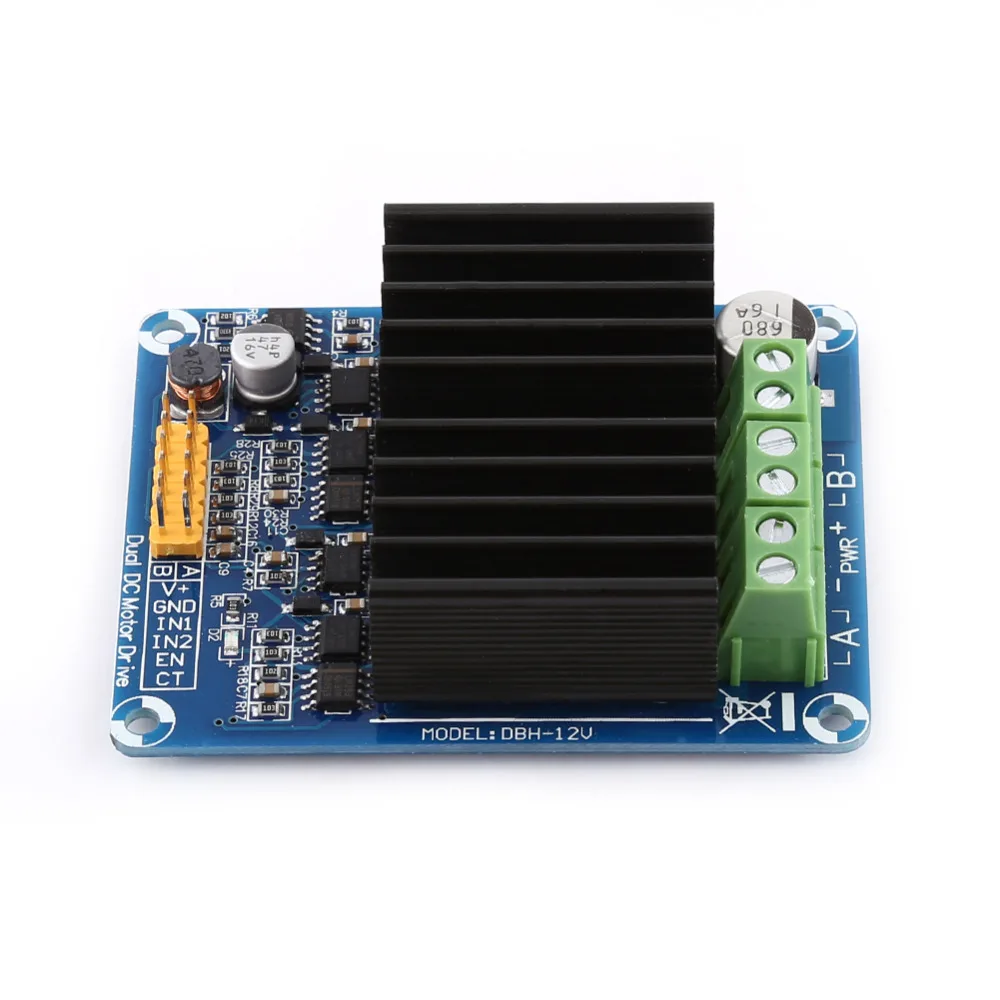

1 шт. двухканальная плата моторного драйвера H образной мостовой модели DC5 12V 0A 30A

1 шт. двухканальная плата моторного драйвера H образной мостовой модели DC5 12V 0A 30A

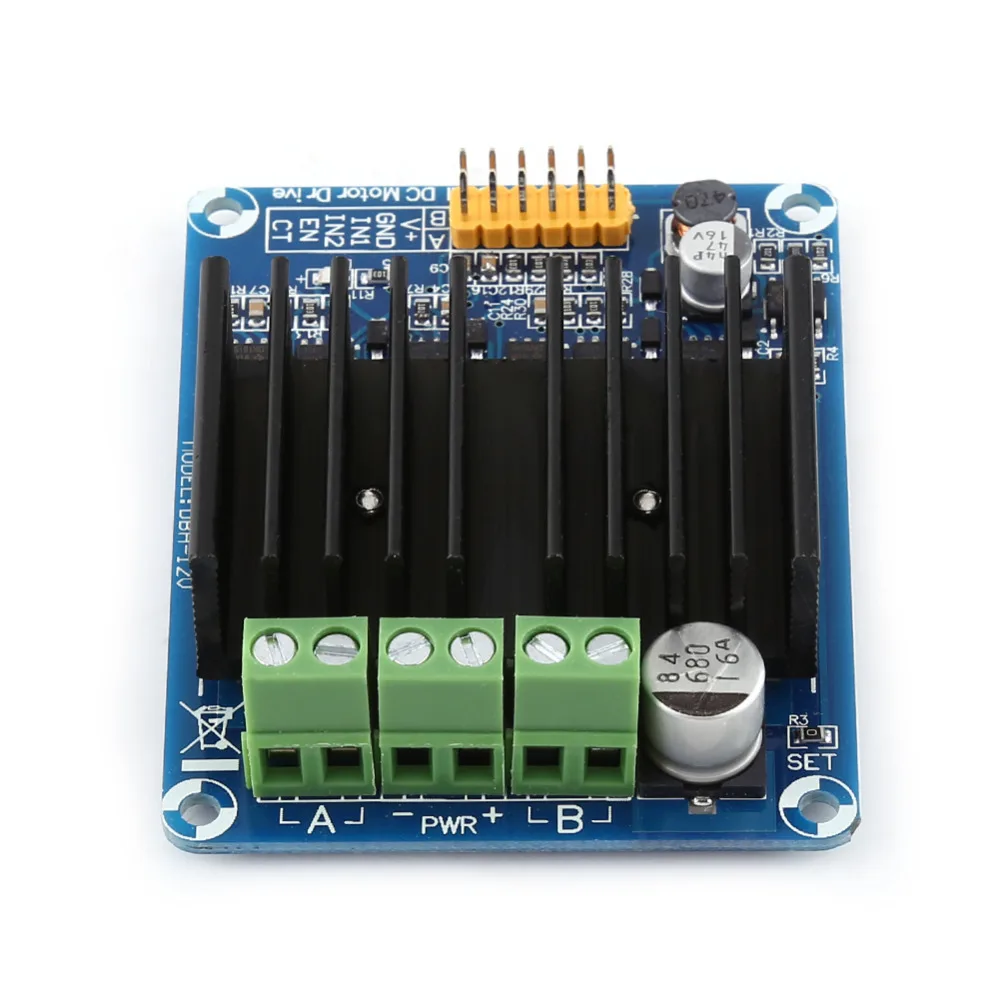

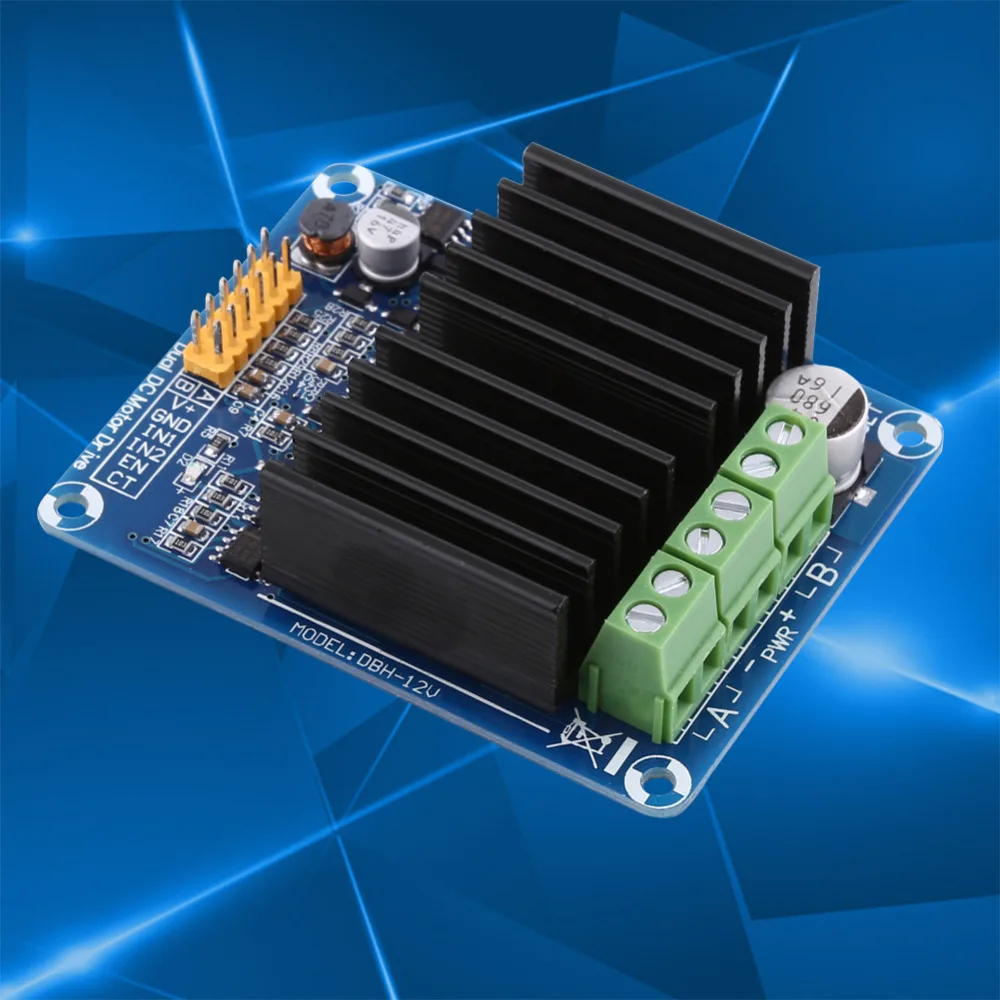

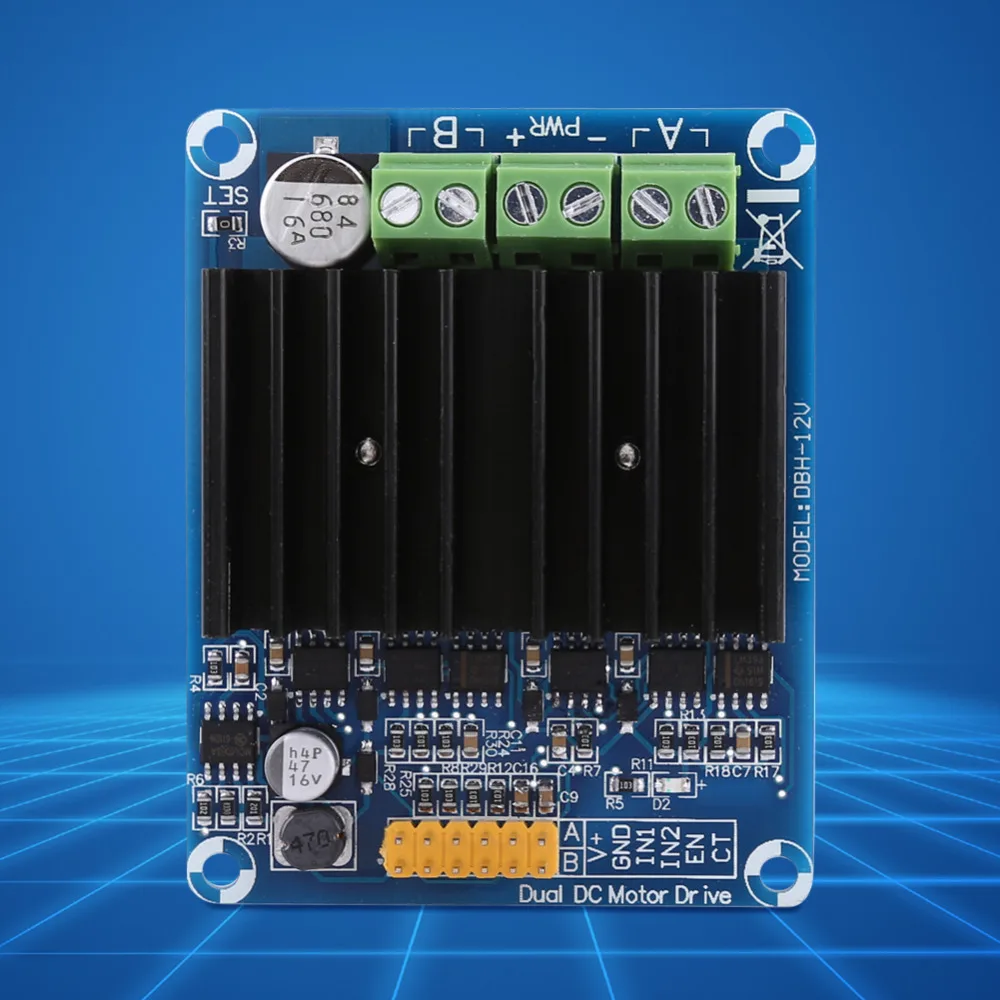

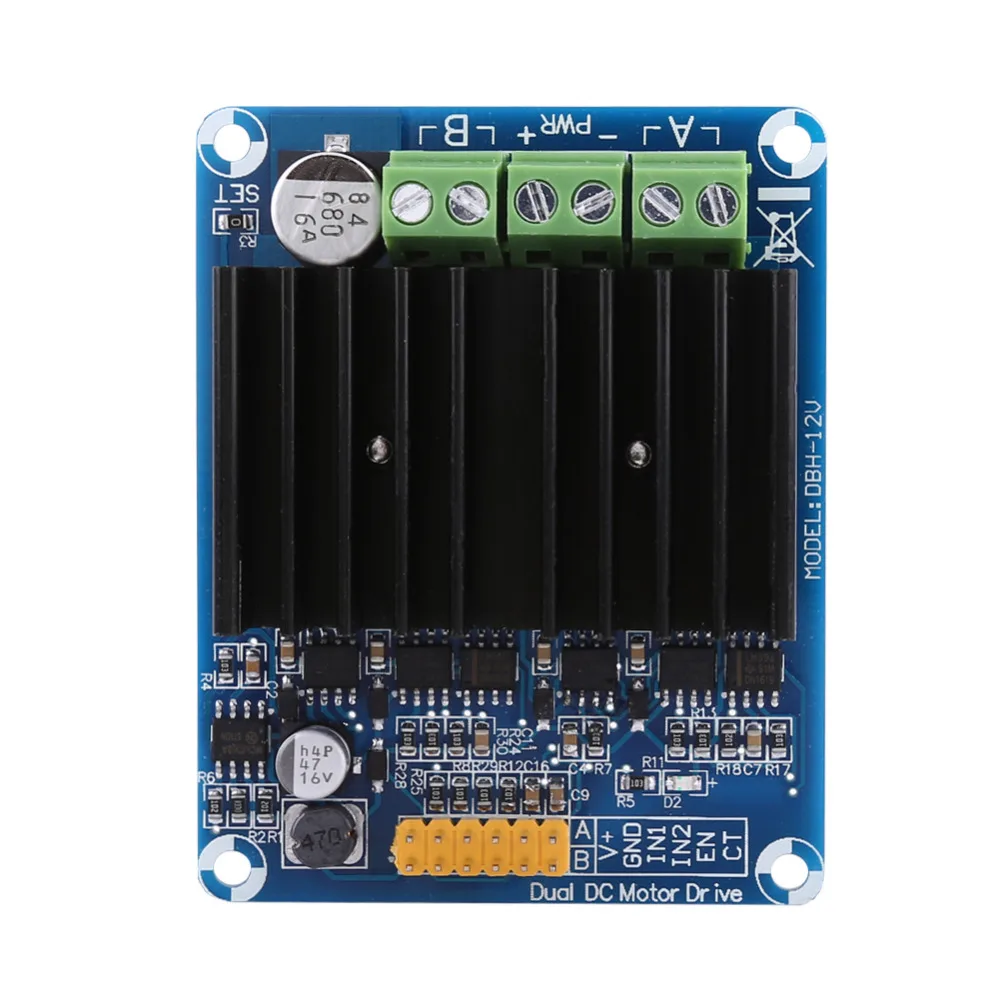

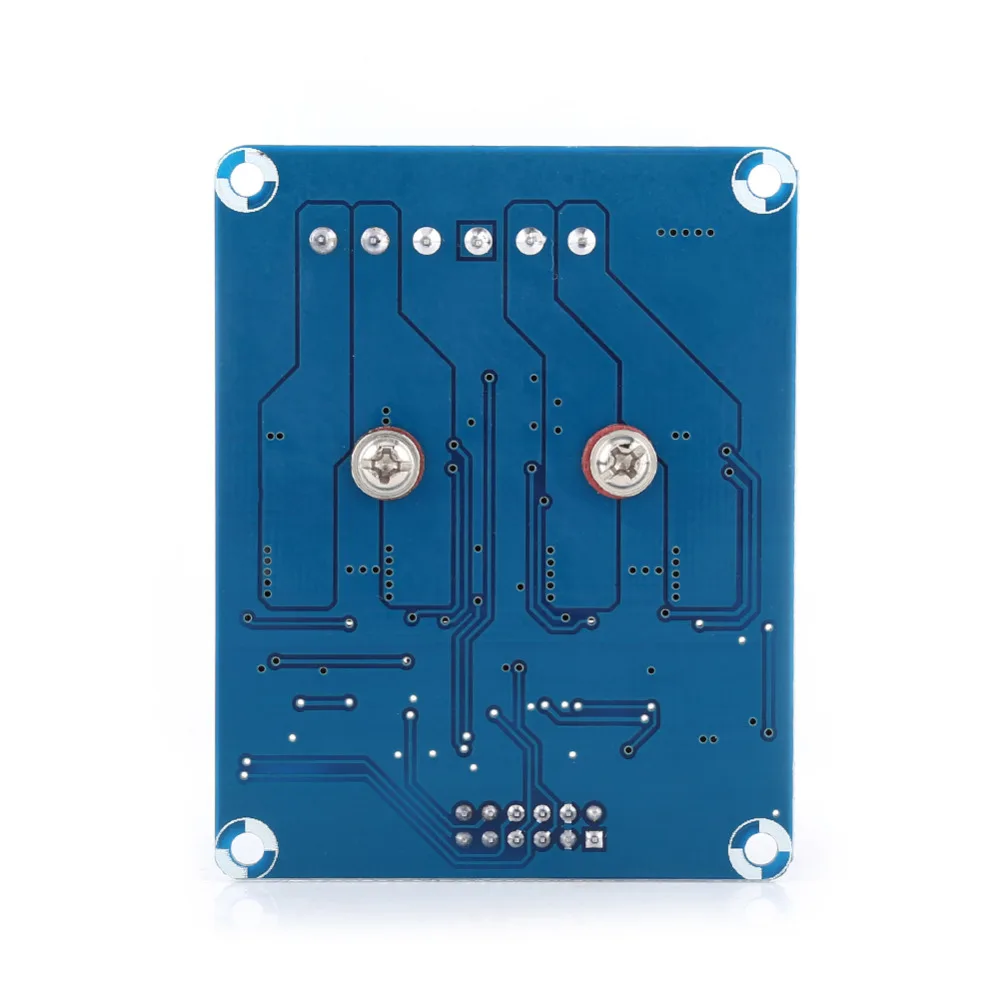

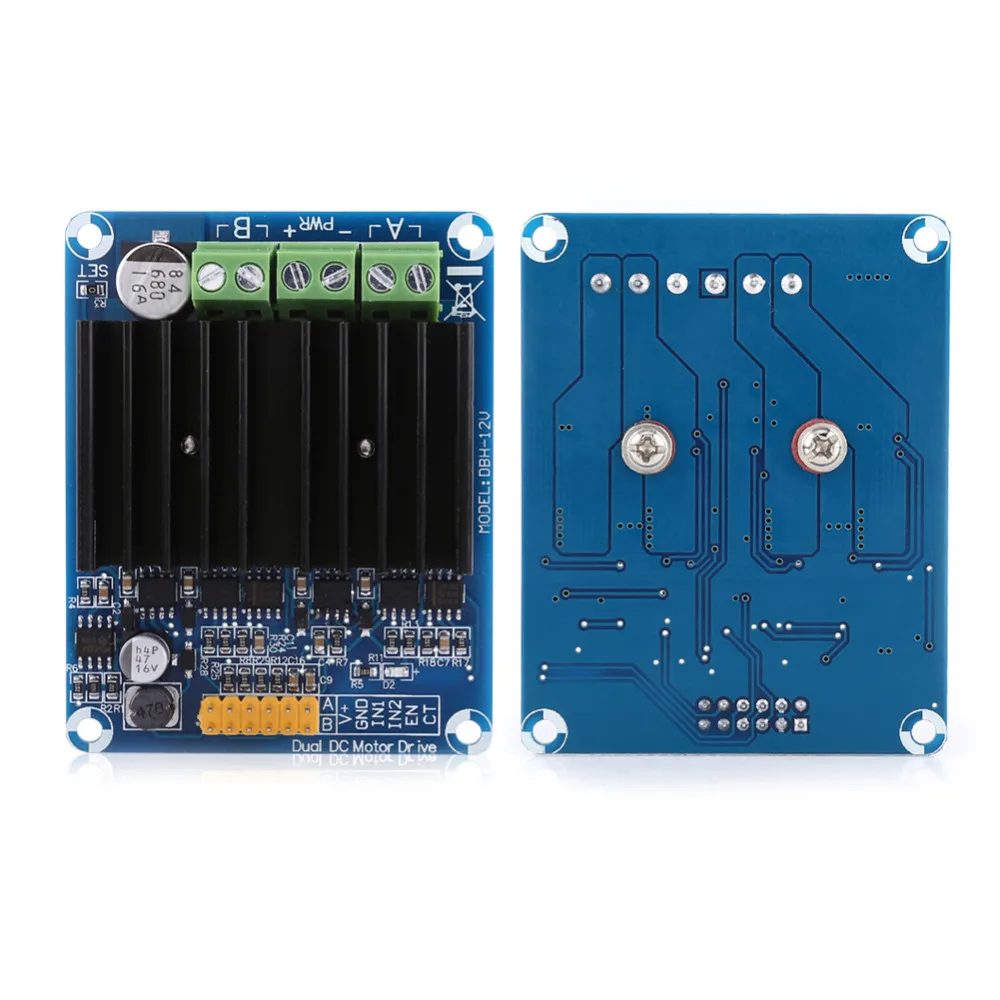

1 шт. DC5-12V 0A-30A двухканальный H мост мотор драйвер плата модуль

Описание:

Эта плата драйвера специально разработана для бескорпусного двигателя и отлично работает с бескорпусным двигателем s. Он поддерживает управление двигателем вперед и назад и управление ШИМ. Эта плата использует MOSFET с чрезвычайно низким внутренним сопротивлением, с контролем мертвой полосы, что минимизирует потери переключателя MOSFET и улучшает коэффициент использования источника питания. Чип драйвера MOSFET имеет встроенную функцию торможения и функцию отзывы энергии. Это хороший выборДля обычного двигателя постоянного тока и безсердечного двигателя и т. Д.

Особенности:

• Модернизированный продукт поставляется с теплоотводом для повышения надежности и цепи обнаружения тока для реализации идеального PID замкнутого дизайна.
• Эта плата имеет высокий переключатель. Генераторные без сердечника двигатели нуждаются в частоте 60 кГц PWM, и эта плата разработана с переключателем 200 кГц.
• Подходит для всех видов игрушечных автомобильных моторов, полупроводникового холодильного управления, моторов постоянного тока, электромагнитного отклонения катушки управления.
• Эта плата может выдерживать перегрузки по току и имеет функцию тормоза, которая может быстро остановить двигатель.
• Диапазон входного напряжения одного источника питания этой платы составляет от 3 до 15 В, если вы используете источник питания менее 12 В, эта плата очень полезна. Он может работать даже при напряжении батареи 12 В до 3 В.
• MOSFET способен выдерживать токовый шок с сопротивлением 0,003ohm, который может быстро открыть канал MOSFET и улучшить кривизну ускорения двигателя, а также может быстро тормозить двигатель. Это позволяет быстро запускать автомобиль и быстро тормозить.

Параметры:
Модель: DBH-1A
Номинальное напряжение: 5-12 В/постоянный ток (14,6 в.)
Ток покоя: <30 мА ± 5 мА
Рабочий ток: 0A-30A на канал.
Внутреннее сопротивление (на канал): 12 м;
Нагрузка на сопротивление: 200 кГц

Рабочий цикл управления ШИМ: 0% ~ 98%

Рекомендуемая частота:

1, нормальный Двигатель: 16 кГц

2, бессердечный Двигатель: 80 кГц

3, полупроводниковое Охлаждение: 500 Гц ~ 80 кГц

Вход Напряжение уровень:

1. Уровень низкого напряжения: от 0 до 5 В

2, выше, Напряжение уровень: 2,5-13 V (плата совместима с типичными 3,3 V 5 V 12 V)

Отобранный Выход ток:

Пробный выходной ток мощности для одиночных микроконтроллеров микросхем для обработки с ограничением тока.

CT Выходное напряжение (V)= ток (A) x 0,155

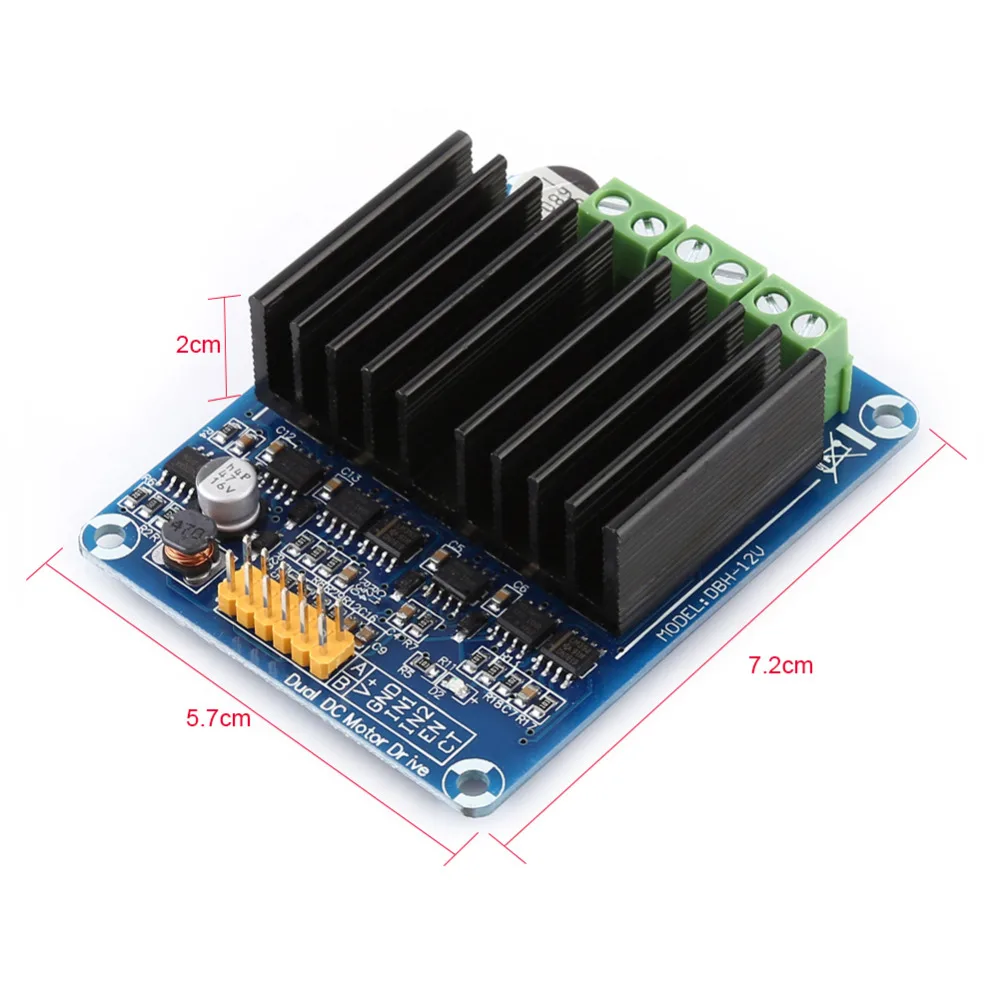

Размеры: 7,2x5,7x2 см/2,83x2,24x0,78 "(Д x Ш x В)

Посылка включает в себя:

Модуль драйвера двигателя-1 шт.

Примечание:

1. Входной рабочий цикл PWM не может быть более 98%, или плата не будет работать стабильно или даже быть повреждена.

2. Выберите частоту PWM в соответствии с типом нагрузки, пожалуйста, используйте рекомендуемую частоту.
