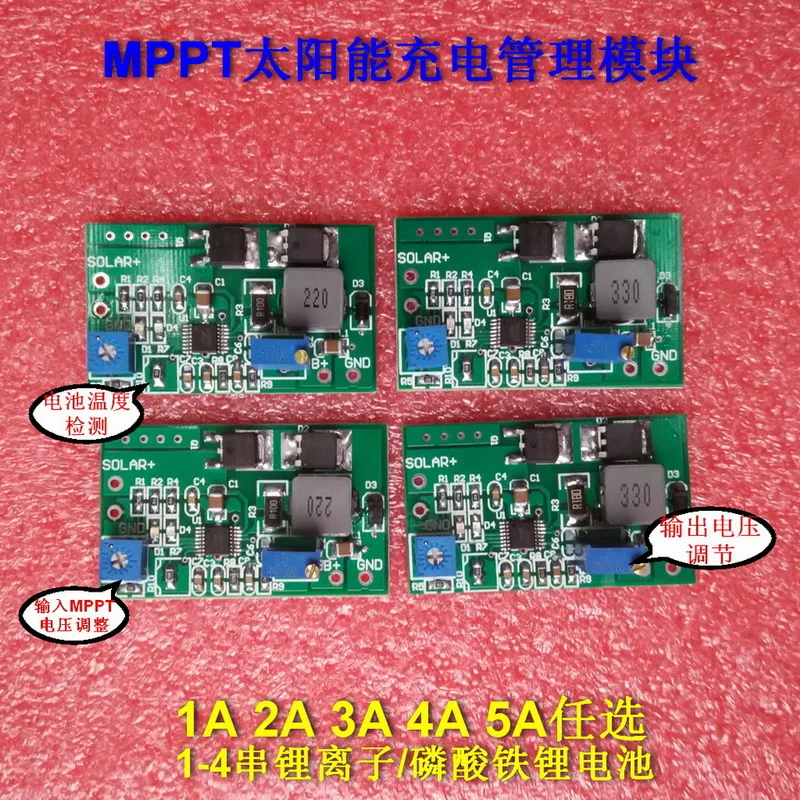

CN3722 Солнечный многофункциональный 1-4 серия литий-ионный/литий-железо фосфат MPPT 2A

CN3722 Солнечный многофункциональный 1-4 серия литий-ионный/литий-железо фосфат MPPT 2A

Характеристика

Максимальное отслеживание точки мощности солнечных элементов, выходной ток больше, чем ток солнечных панелей, действительно ультра-высокая эффективность MPPT, поддержка 7 V-24 V, 90 W солнечных панелей
Выходное напряжение может регулироваться произвольно и CC-CV автоматическим управлением (может поддерживать одно или несколько литиевых батарей или литий-железо-фосфат или свинцово-кислотные батареи)
Полное управление зарядкой аккумуляторов
Максимальная поддержка солнечной энергии: 90 Вт
Частота переключения ШИМ: 300 кГц
Постоянный ток зарядный ток устанавливается внешним сопротивлением (опционально 2A/3A/4A/5A)
Зарядный ток для аккумуляторов с глубокой разрядкой
Двойная индикация состояния зарядки и состояния зарядки (красный свет на зарядке/полный зеленый свет/красный свет мигает зеленый свет всегда на индикации без батарей)
Функция мягкого пуска
Защита от перенапряжения на конце батареи
Интегративный индуктор медной полосы, 7A насыщенный ток, более стабильная работа и больший ток

МодульнаяРазмер: 50*30*12 мм

Инструкции:

Эта схема может использоваться только для литий-ионных, литий-железных фосфатов и свинцово-кислотных батарей с прямой зарядкой и защитой солнечных элементов.

Если ток зарядки больше 2А, рекомендуется наклеить его на алюминиевый корпус с хорошей теплоотдачей или установить радиатор!

Обратите внимание, пожалуйста, не регулируйте MPPT напряжение менее 7 в или меньше, чем выходное напряжение, в противном случае без заряда. MPPT точечное напряжение 1,04 в

Красный свет включен во время зарядки, синий свет включен в конце зарядки, синий свет мигает красным без батареи, и красный свет горит, когда настройка напряжения неправильная, и нет выхода тока.

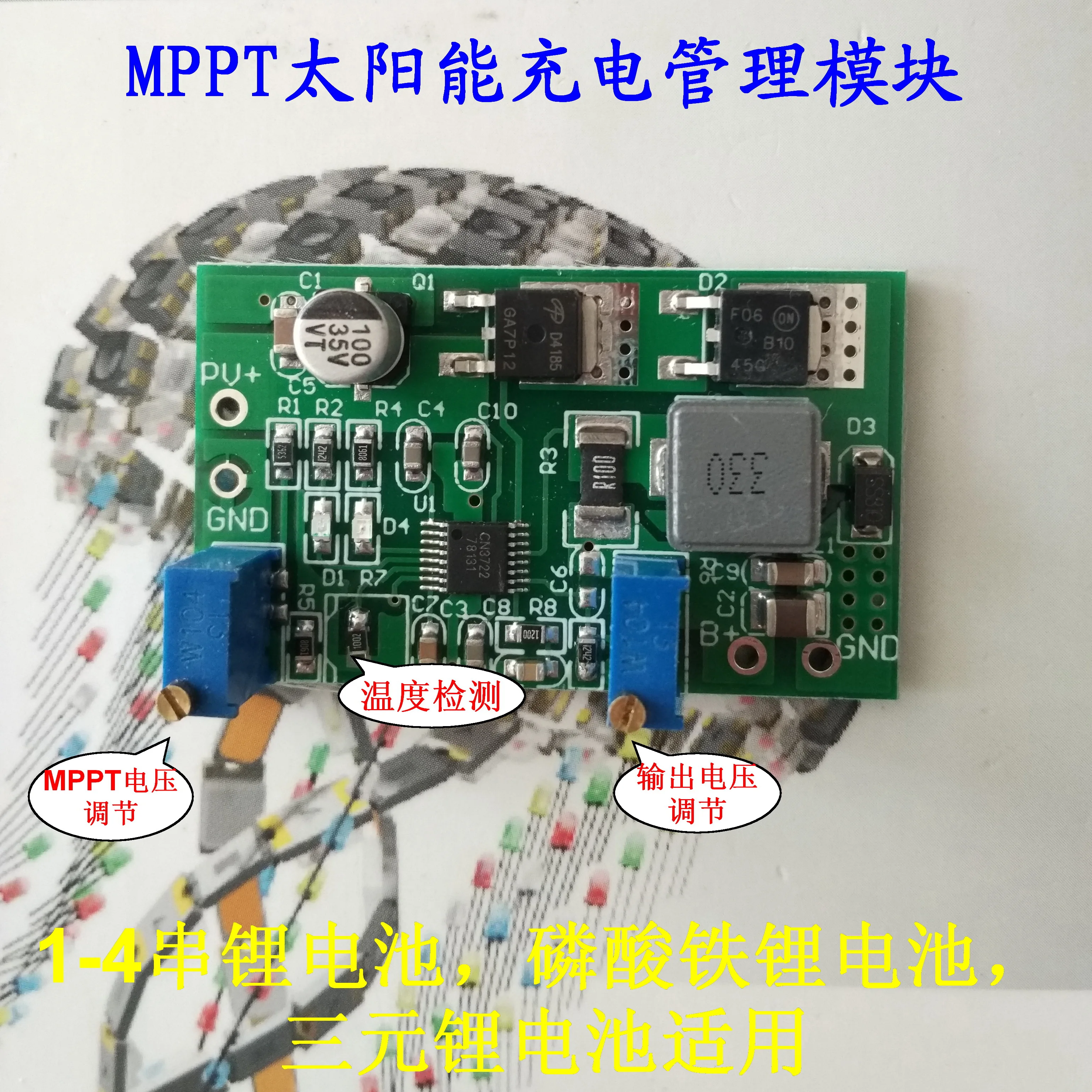

Потенциометр чрезвычайно точный. Пожалуйста, возьмите с собой одну отвертку для часов, чтобы настроить терпеливо. Строго ознакомьтесь со следующим руководством, это в основном успех. Неправильная регулировка может выгореть!

Схема может работать только в случае определения двух необходимых условий: во-первых, входное напряжение должно быть выше установленного напряжения MPPT; во-вторых, установленное выходное напряжение должно быть ниже входного напряжения. Предположение: MPPT напряжение составляет около 18 в, выходное напряжение составляет около 4,2 В.

Шаг 1:Подключите солнечные батареи, не заряженные батареиЕсли выходное напряжение Доступно, шаг 2. Если нет выхода, Медленно отрегулируйте MPPT против часовой стрелки, пока не будет выходное напряжение.

Шаг 2:ОбратныйПо часовой стрелке Отрегулируйте выходное напряжение до тех пор, пока светофор не загорится, а затем примерно Настройте выходное напряжение на полное отключенное напряжение.

Шаг 3:Доступ не полностью заряженБатареи, иВыходной терминалАмперметр серии контролирует зарядный ток и тонко настраивает MPPT потенциометр до тех пор, пока зарядный ток не достигнет своего максимума. Или солнечное напряжение, измеренное мультиметром, близко к номинальному оптимальному рабочему напряжению солнечной панели.

Шаг 4: постоянно наблюдайте за ситуацией с зарядкой аккумулятора и Используйте мультиметр для определения правильного напряжения отключения аккумулятора. В противном случае Отрегулируйте выходное Регулируемое сопротивление до тех пор, пока выходное напряжение не будет постоянным напряжением для зарядки заряженного аккумулятора.

3,7 V литиевая батарея -- 4,2 V 2 8,4 V 3 12,6 V 4 16,8 V

3,2 В литий-железо фосфат батарея -- 3,6 В 2 серии 7,2 в 3 серии 10,8 В 4 серии 14,4 В

6В свинцово-кислотная батарея -- 6,8 в

12 В свинцово-кислотная батарея -- 13,6 В
