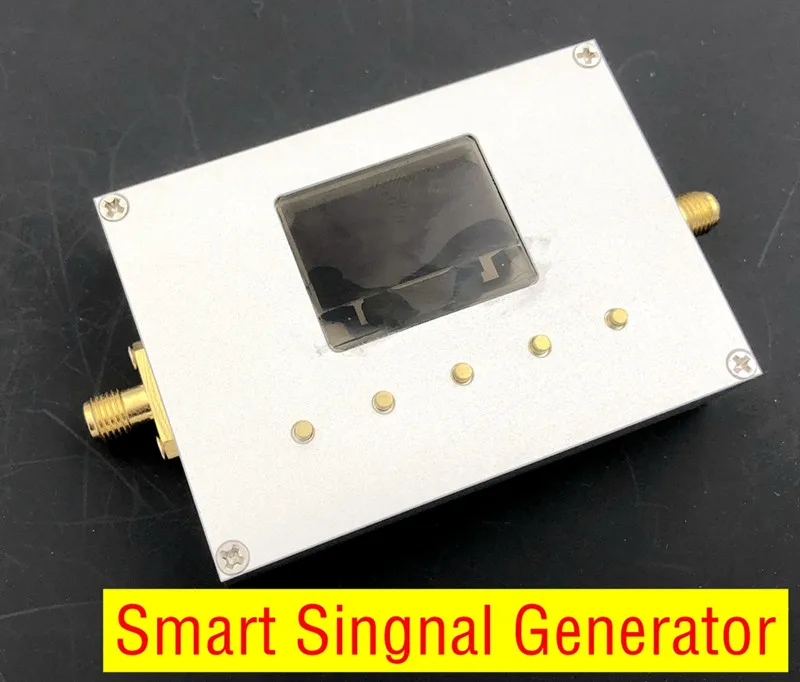

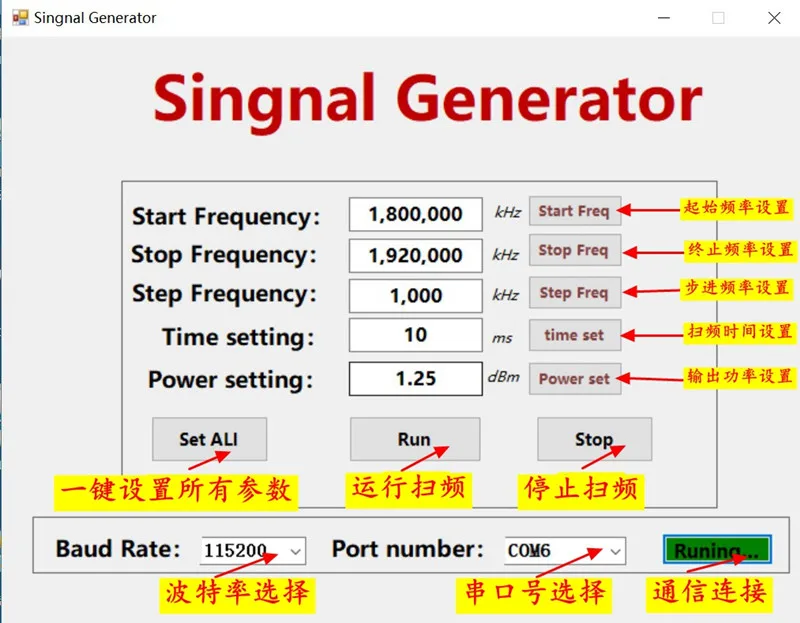

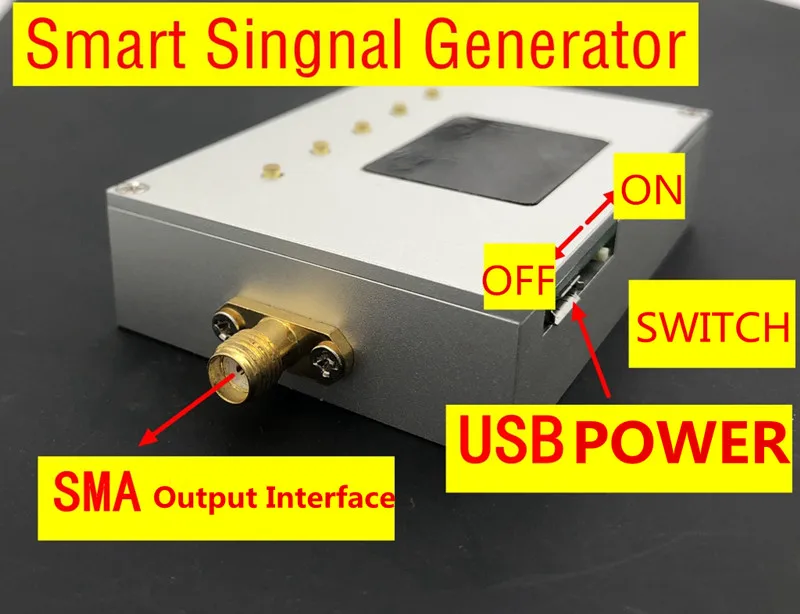

Ручной источник радиочастотного сигнала 6 ГГц   Умный генератор Singnal-это широкополосный и практичный ручной источник радиочастотного сигнала с дисплеем ПК, интегрированный высокопроизводительный синтезатор частоты и блок управления амплитудной частотой (калиброванный) для обеспечения высокой производительности, малого размера, низкое энергопотребление и высокое соотношение цены и качества.Смарт-генератор использует стандартный разъем USB 2,0 (microUSB) для связи с устройствами. Подходит для использования в помещении, на открытом воздухе и даже на открытом воздухе. Потому что он легкий и компактный, он имеет свой собственный дисплей, который особенно подходит для переноски.Умный одночастотный генератор включает Частотный диапазон 25 МГц-6 ГГц; Минимальный Частотный шаг 1 кГц; функция регулировки амплитуды с максимальной выходной амплитудой 10 дБм от 25 МГц до 3 ГГц и максимальной выходной амплитудой-5 дБм от 3 ГГц до 6 ГГц (см. Фактическое измеренное значение).   Во-первых, характеристики товара1. Вес нетто основного станка: 90 г (с помощью корпуса CNC из алюминиевого сплава);2. Ток источника питания USB 300 мА;3. Используйте Серийный порт PL2303SA к чипу USB для связи. При установке драйвера вы можете автоматически установить мастер драйвера.4, функция:Левый SMA порт, по умолчанию режим доставки 10 МГц, плюс или минус 0.1ppm компенсация температуры часы источник выхода, также может быть настроен как внешний режим ввода часов (необходимо связаться с владельцем для изменения);Порт SMA справа может быть установлен в точку частоты RF источника/развертки с помощью кнопки/хост-компьютера программного обеспечения, и амплитуда может быть числовым контролем.5, Размеры: длина, ширина и высота: 68*48*17 мм (за исключением видного SMA интерфейса);6. Список поставки: microUSB line one host one.   Во-вторых, индикаторы порта источника радиочастотного сигнала   1. Диапазон частот выходного сигнала: 25 м-6000 МГц;   2. Диапазон мощности выходного сигнала: от-25 дБм до 10 дБм (в диапазоне 3G) Амплитудная плоскостность каждой частотной точки, особенно см. Измеренную кривую;   3. Разрешение частоты: 1 кГц;   4, стабильность частоты и точность (типичная): ± 0.1ppm;   5, Гармонический 17dBc (@ 1 ГГц);   6. Фазовый шум: Фазовый шум = -104.00dBm / Hz @ 1 ГГц 100 кГц.   В-третьих, индикаторы гармонического и фазового шума порта источника радиочастотного сигнала   1. Гармонический анализ, выходной сигнал-1 ГГц, амплитуда-выход 0dBm, 16.61dBc для второй гармоники на 2 ГГц и 17.68dBc для третьей гармоники на 3 ГГц.   2, анализ фазового шума, выходной сигнал 1 ГГц, амплитуда 0dBm выход,   Фазовый шум = -95.73dBm/Гц @ 10 кГц   Фазовый шум = -104.00dBm/Гц @ 100 кГц   В-четвертых, тест на плоскость источника радиочастотного сигнала   1. Источник радиочастотного сигнала установлен на 25 м-3000 МГц, выходная мощность 100 к, время подметания 10 мс, мощность устанавливается на выход 10 дБм; анализатор спектра принимает максимальный режим удержания.   2. Источник радиочастотного сигнала установлен на 25 м-3000 МГц, выходная мощность 100 к, время подметания 10 мс, мощность установлена на 0dBm выход; анализатор спектра принимает максимальный режим удержания.   3. Источник радиочастотного сигнала установлен на 25 м-6000 МГц, выходная мощность 100 к, время подметания 10 мс, мощность устанавливается на максимальный выход; анализатор спектра принимает максимальный режим удержания.   4. Источник радиочастотного сигнала установлен на 25 м-6000 МГц, выходная мощность 100 к, время подметания 10 мс, мощность устанавливается на-10 дБм выход; анализатор спектра настроен на максимальный режим удержания.   5. Источник радиочастотного сигнала установлен на 25 м-6000 МГц, выходная мощность 100 к, время подметания-10 мс, мощность-20 дБм; анализатор спектра принимает максимальный режим удержания. Пять, руководство по эксплуатации   1. Физическая карта оборудования   Описание:   1) Источник питания: подключите источник питания (компьютер) через micro-USB.   2) Выключатель питания: рядом с USB, поверните переключатель влево и поверните его вправо, чтобы выключить.   3) Нажмите кнопку «OK S3», чтобы начать развертку и остановить развертку.   4) нажмите кнопку S1, чтобы изменить положение курсора (сдвиг влево)   Нажмите кнопку S5, чтобы изменить положение курсора (сдвиг вправо)   Нажмите S2 для изменения данных позиции курсора плюс   Нажмите S4, чтобы изменить данные бит курсора минус   После входа в систему курсор указывает выбранную цифру. В это время кнопки вверх и вниз могут изменить значение выбранной цифры. Когда курсор находится на последней цифре (или первой цифре) выбранного элемента, нажмите правую кнопку (или левую кнопку), чтобы переключить выбранный элемент. Когда параметры установлены, нажмите среднюю кнопку OK, чтобы сделать настройки эффектными.   Управление OLED осуществляется с помощью 5 кнопок. Для перемещения курсора используется кнопка влево/вправо. Когда немного перевернуто, кнопка регулировки Плюс/минус может быть использована для изменения текущего бит. После нажатия OK для подтверждения кнопки данные обновляются. EEPROM   2. Инструкции по эксплуатации программного обеспечения:   Верхний компьютерный интерфейс показан на рисунке ниже. Вы можете установить начальную частоту, частоту остановки, шаг развертки, время шага, настройку питания, установить все параметры одной кнопкой, выполнить развертку, остановить развертку. Примечание: Когда исходная частота такая же, как конечная частота, Это точечный Частотный выход, или Частота развертки находится в состоянии остановки, И частота выходного сигнала-это исходное значение частоты.
