1. Описание:

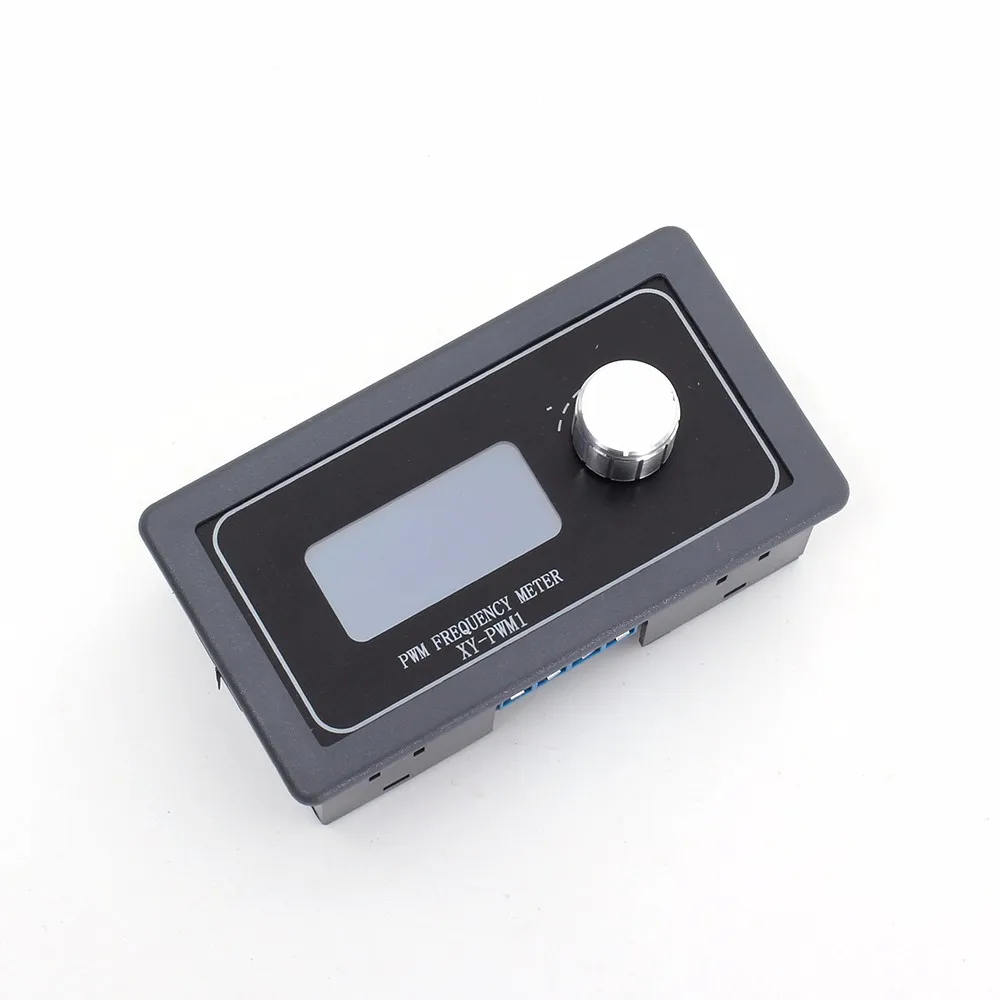

XY-PWM1 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.

2. Особенности:

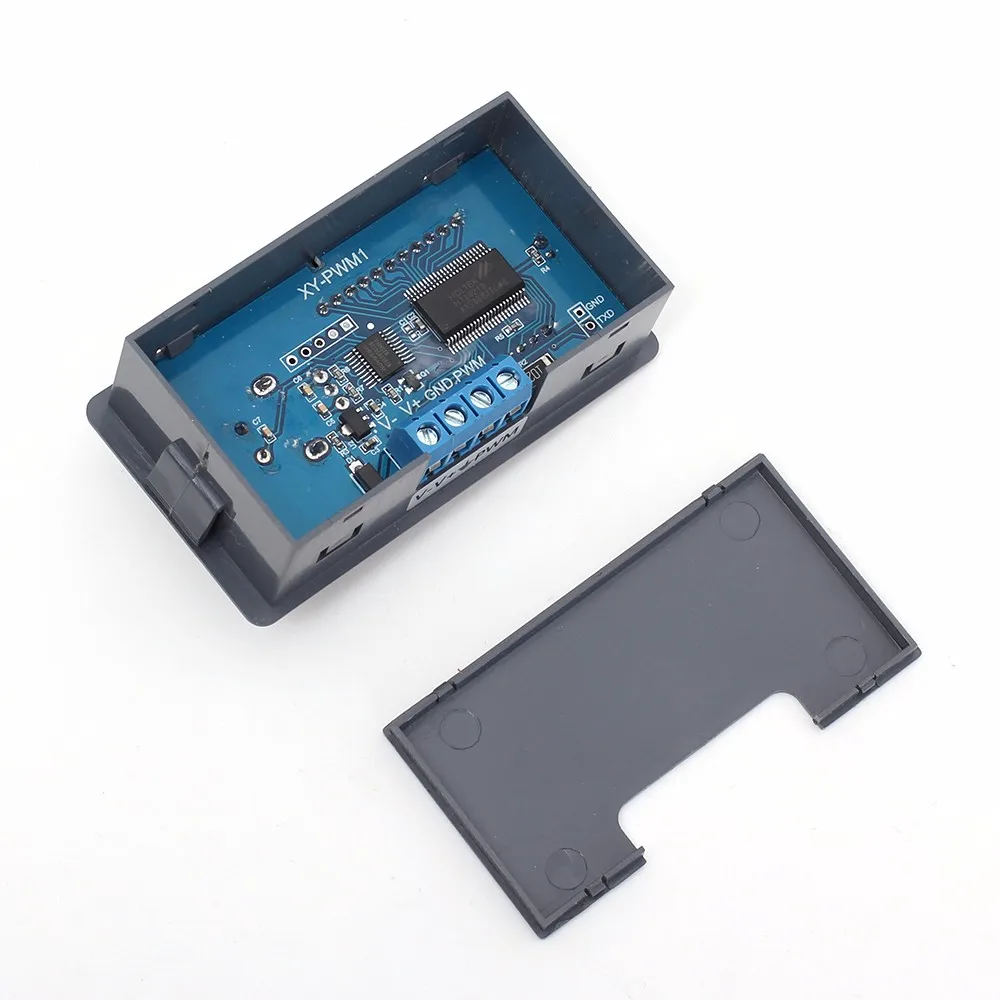

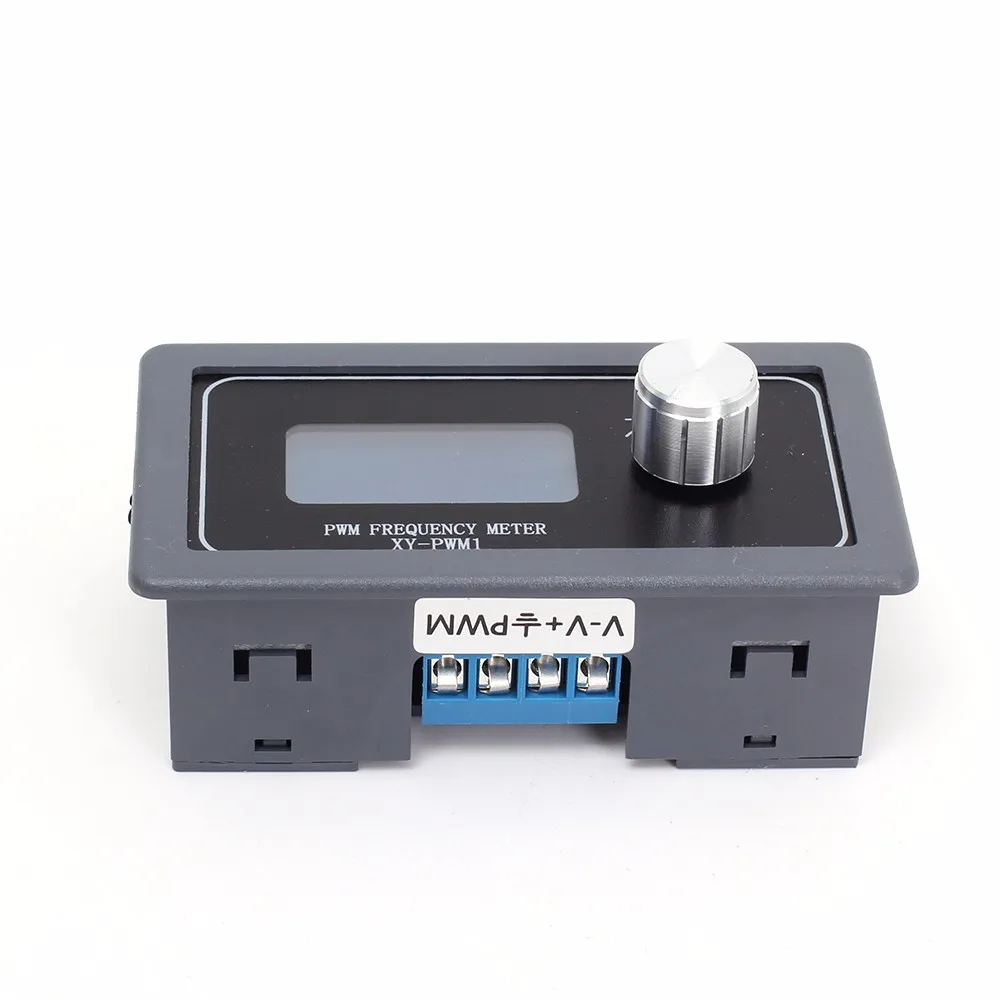

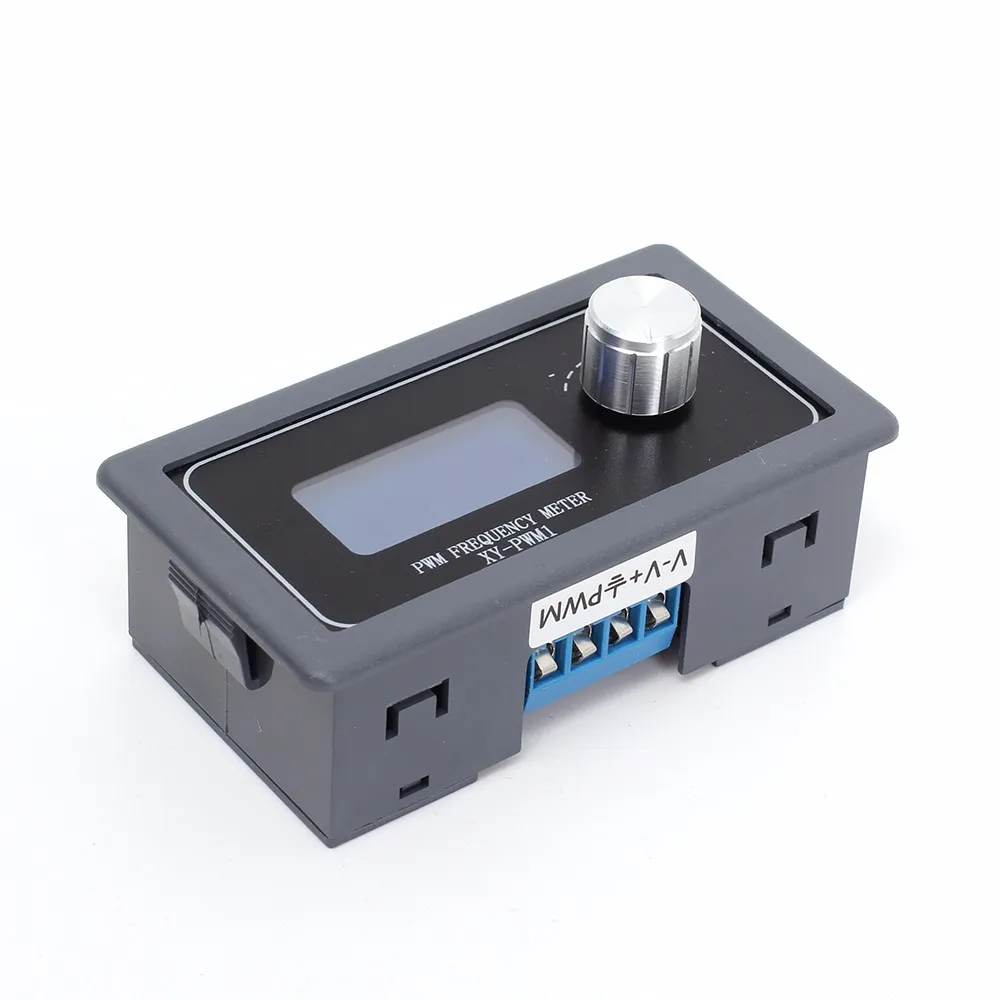

1>. С внешним корпусом

2>. ЖК-дисплей высокой четкости

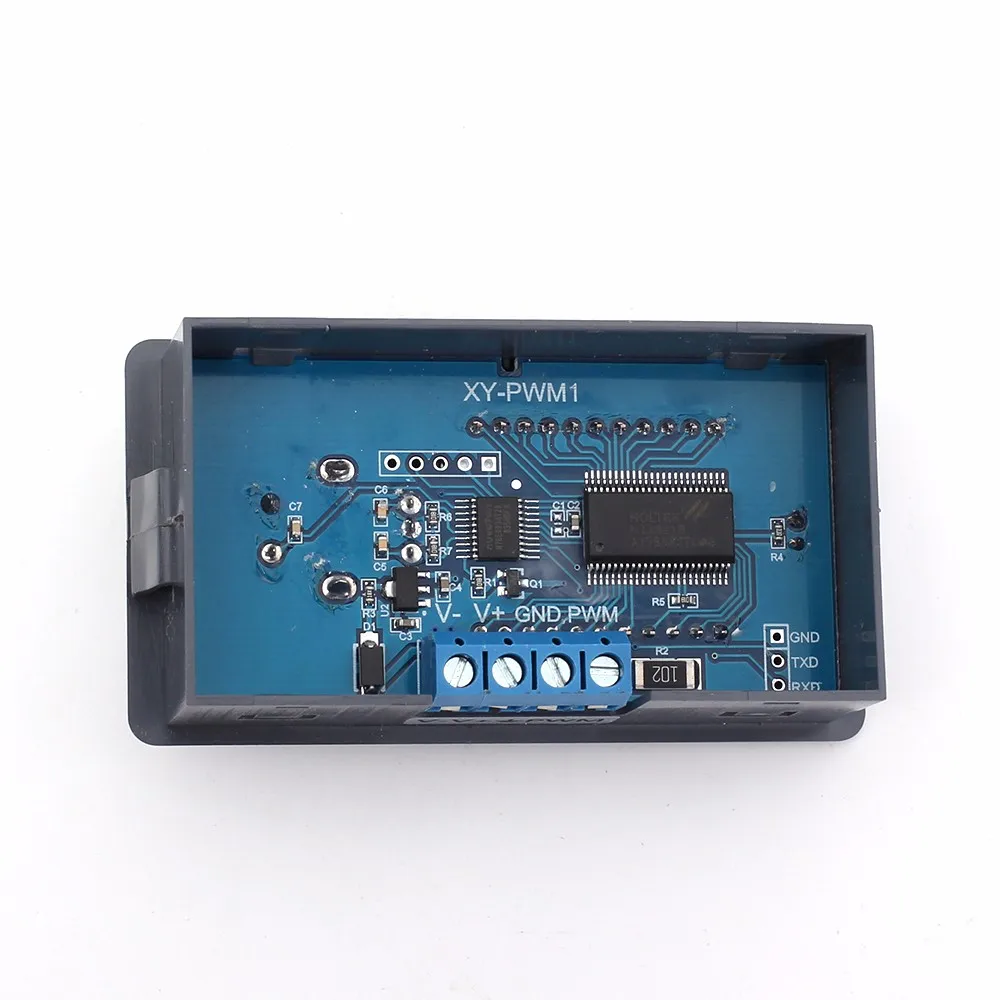

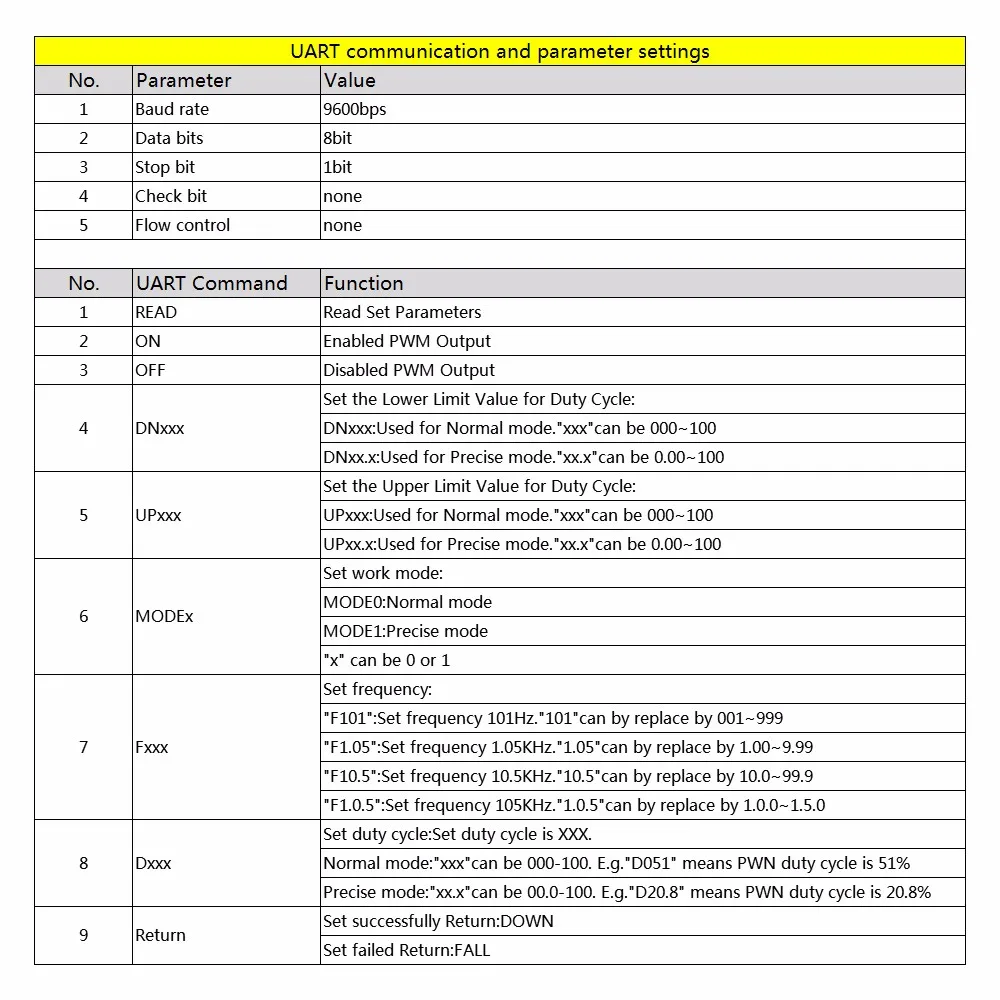

3>. Поддержка UART

4>. Поддержка регулировки частоты

5>. Поддержка регулировки рабочего цикла

6>. Высокая точность обнаружения

7>. Поддержка функции отключения памяти

8>.1 канал ПВМ выход

9>. Двойной режим работы

10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы

3. Параметры:

1>. Название продукта: XY-PWM1 PWM генератор сигналов;

2>. Модель: XY-PWM1;

3>. Работа Напряжение: DC 3,3 V-30V;

4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц;

5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц;

6>. Точность частоты: 2%;

7>. Точность рабочего цикла: 1% при нормальном режиме;

8>. Точность рабочего цикла: 0.1% в точном режиме;

9>. Диапазон рабочего цикла: 0.00%-100%;

10>. Выходной ток: около 5-30 мА;

11>. Амплитуда выхода: то же, что и входное напряжение;

12>. Рабочая температура:-40 ℃ ~ 85 ℃;

13>. Рабочая влажность: 0% ~ 95% относительной влажности;

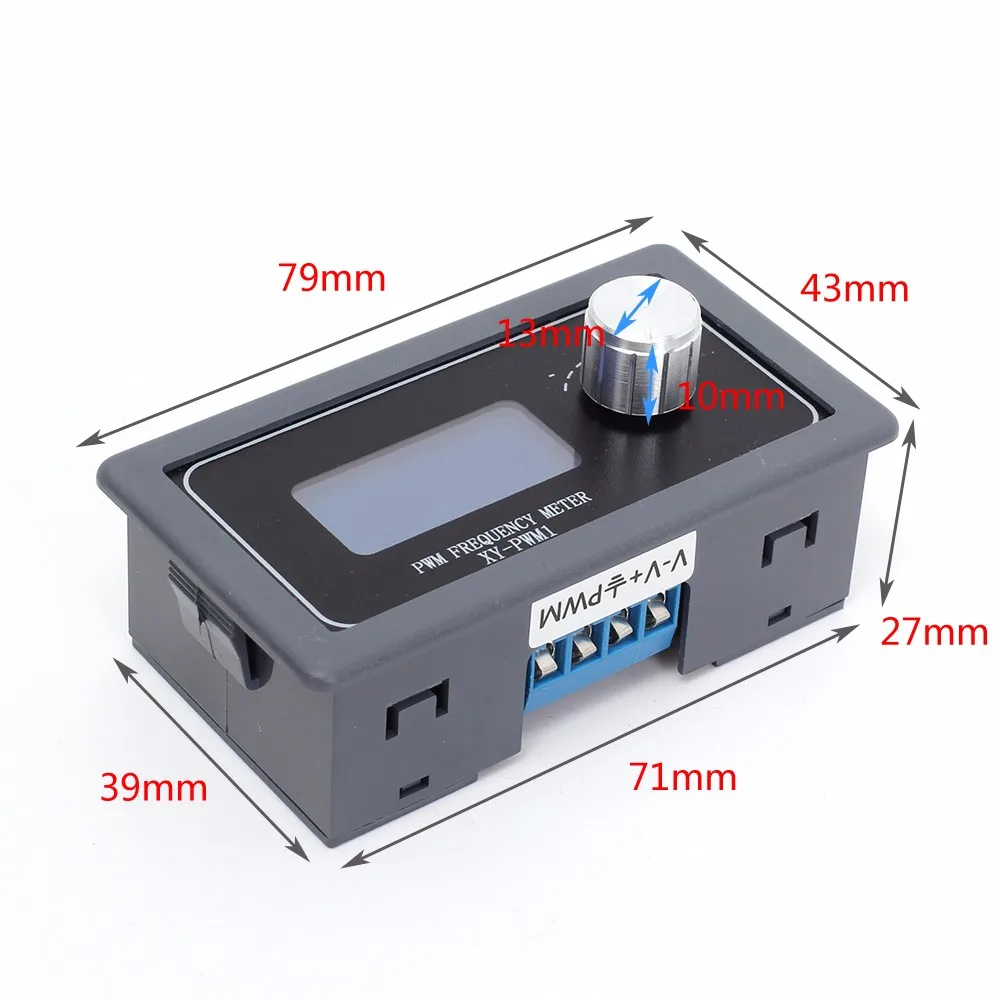

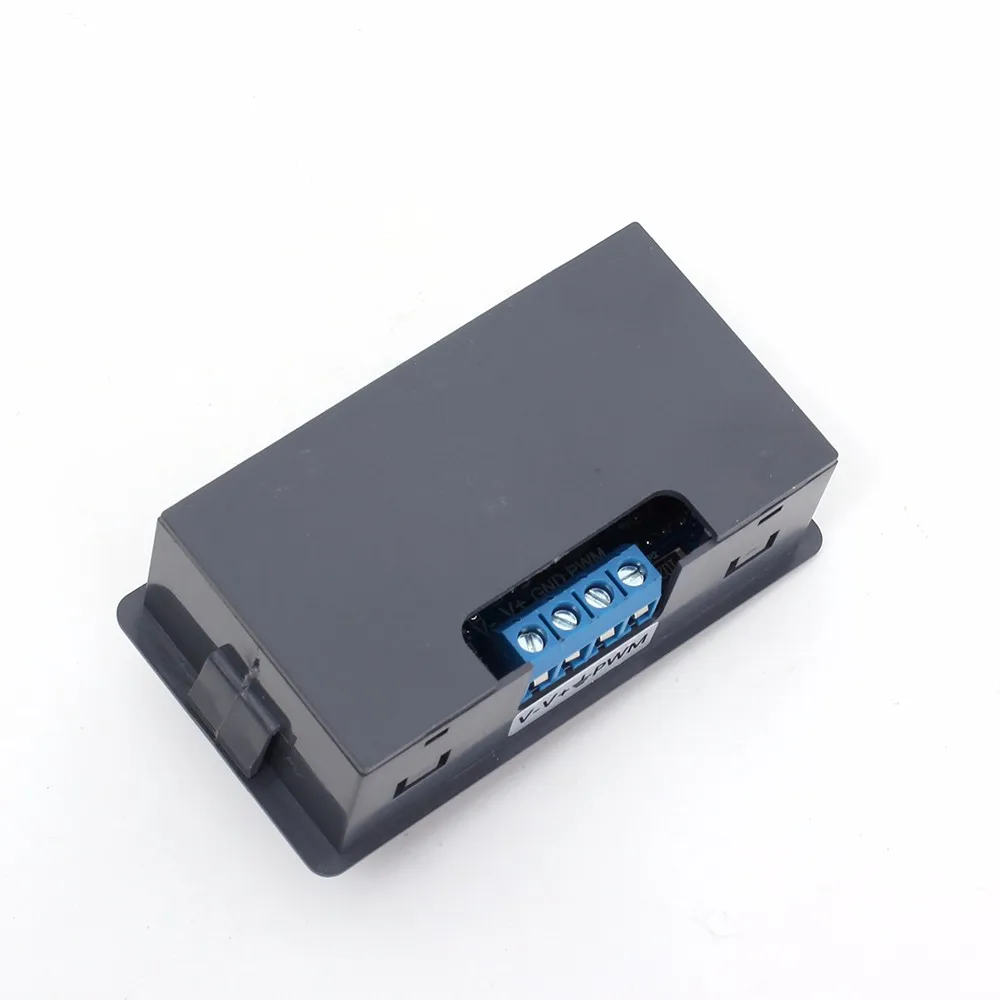

14>. Размер: 79*43*37 мм;

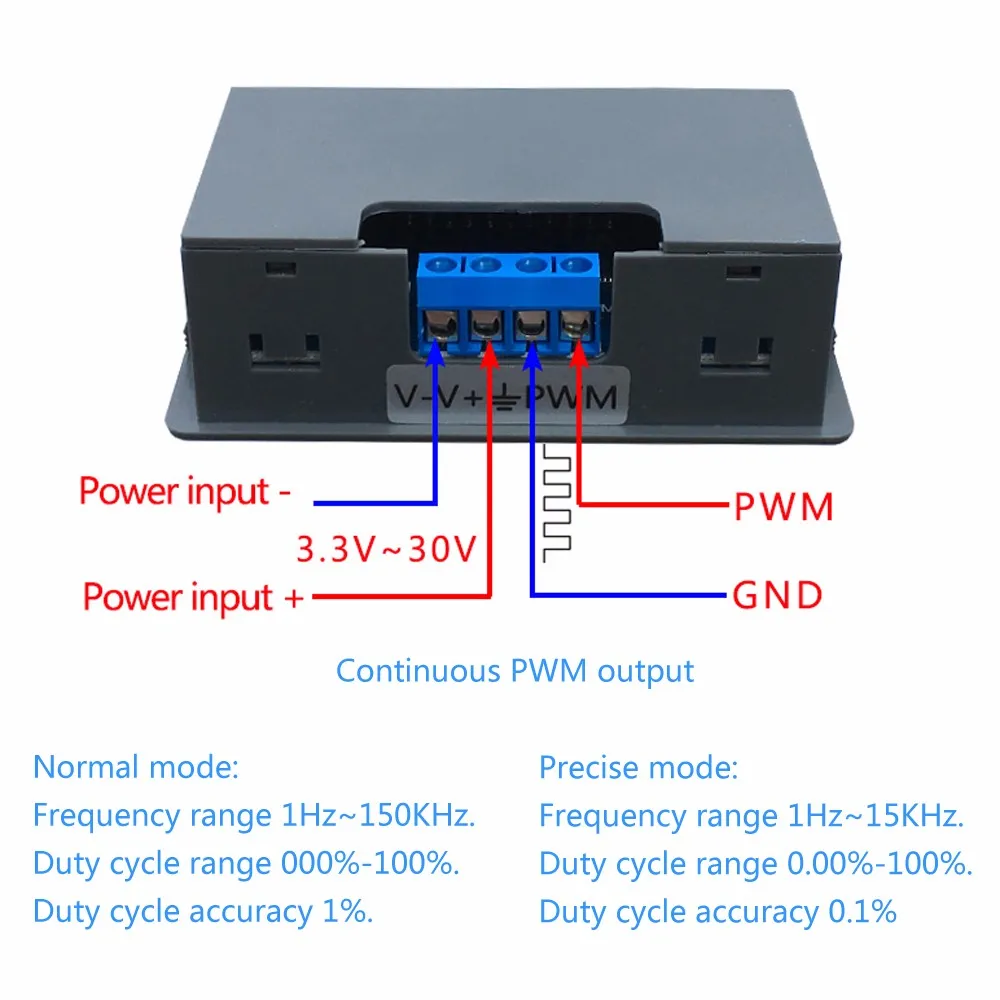

4. Диапазон набора частот:

Существует два режима работы, поэтому он имеет два диапазона частот.

Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%.

Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%.

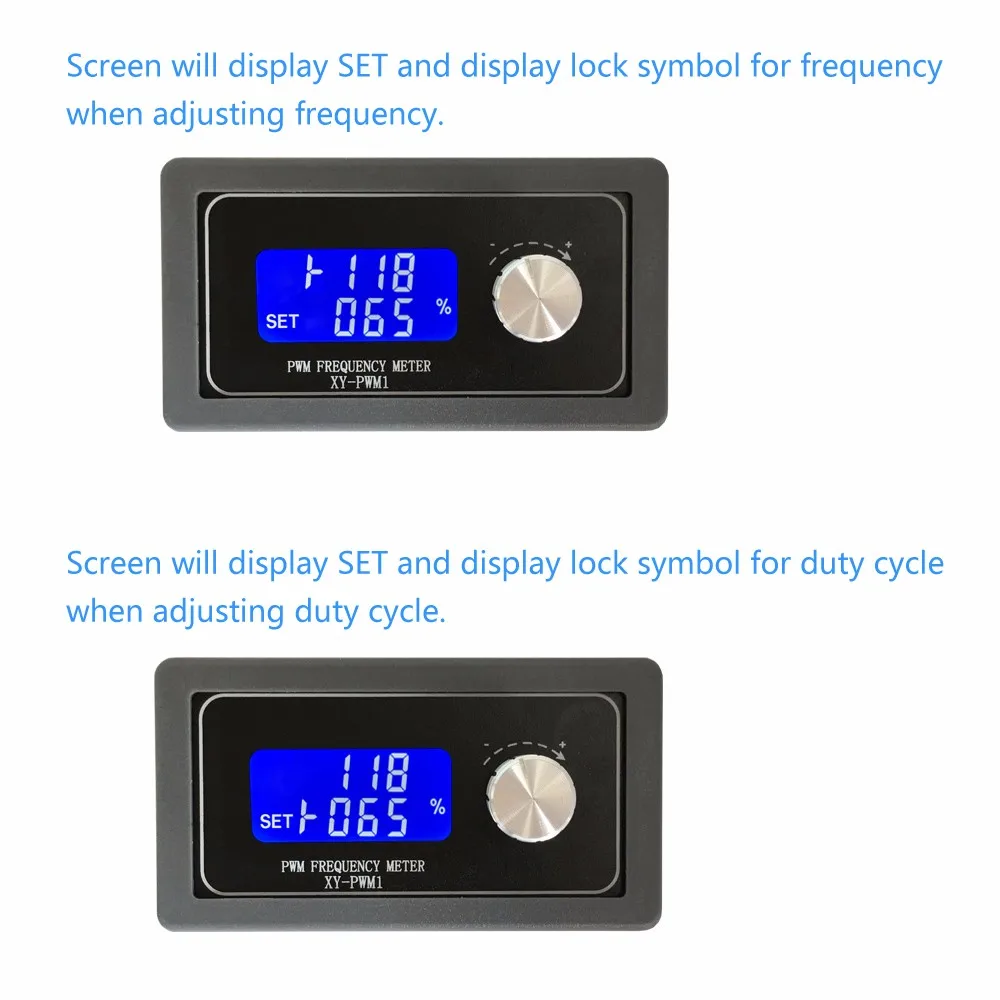

Введите интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты.

Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим.

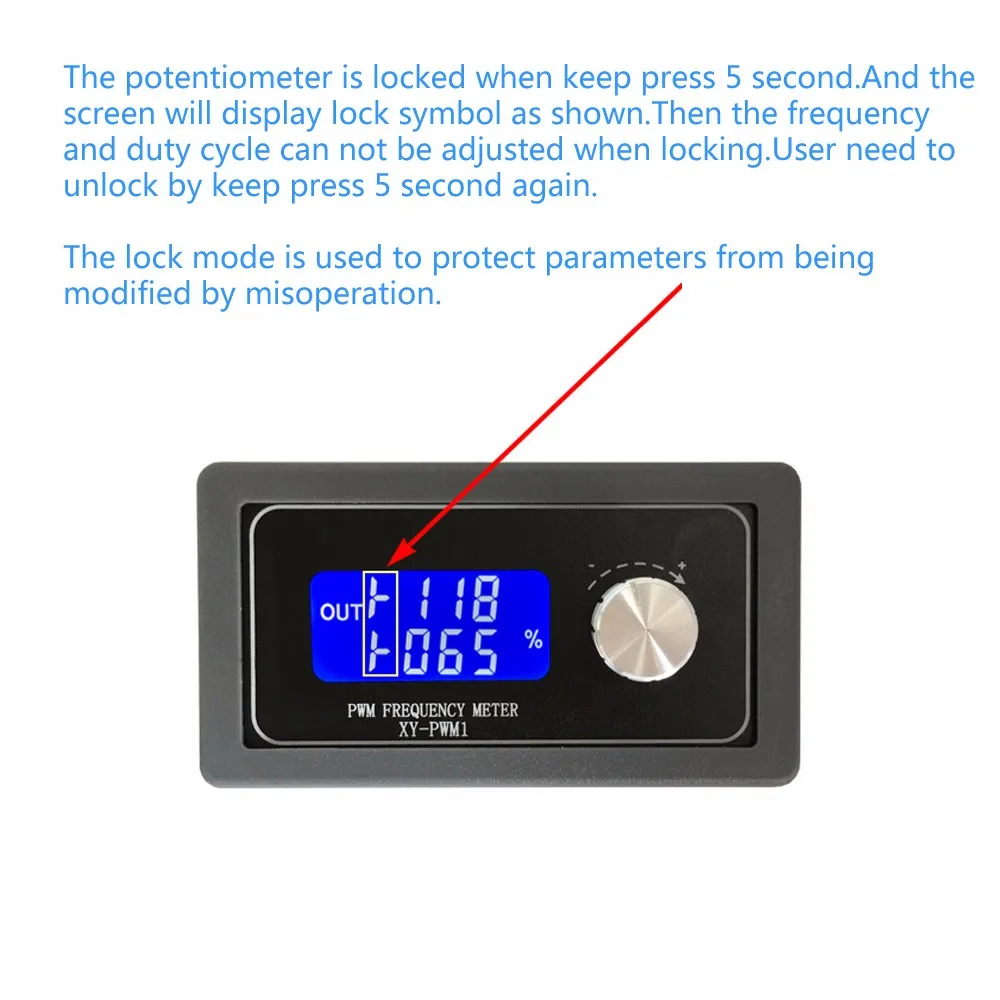

Удерживайте нажатой в течение 5 секунд для фиксации параметров, чтобы защитить параметры от изменения.

Обратите внимание на положение, в котором Десятичная точка движется при поворотном потенциометре ..

Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц.

Дисплей X. xx'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц.

Дисплей 'xx. X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц.

Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц.

Например:

Дисплей '100 'означает частоту выхода PWM 100 Гц;

Дисплей '1.91 'означает, что выходная частота PWM составляет 1,91 кГц;

Дисплей '52.1 'означает, что выходная частота PWM составляет 52,1 кГц;

Дисплей '1. 3,4 'означает, что выходная частота PWM составляет 134 кГц;

5. Диапазон набора рабочего цикла:

Короткое нажатие потенциометра для выбора рабочего цикла и поворотного потенциометра для установки значения рабочего цикла.

6. Используйте шаги:

1>. Подключение к источнику питания;

2>. Нажмите поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима;

3>. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя;

4>. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл;

5> удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры;

6>. Тест;

7>. Извлеките питание и Подключите нагрузку для использования модуля.

7. Применение:

1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки;

2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;

3>. Генерирует регулируемые импульсы для использования MCU;

4>. Диммер;

5>. Регулятор скорости;

8. Примечание:

1>. Это 1 канал ПВМ выходной сигнал.

9. Посылка:

1>.1 шт. XY-PWM1 PWM генератор сигналов;
