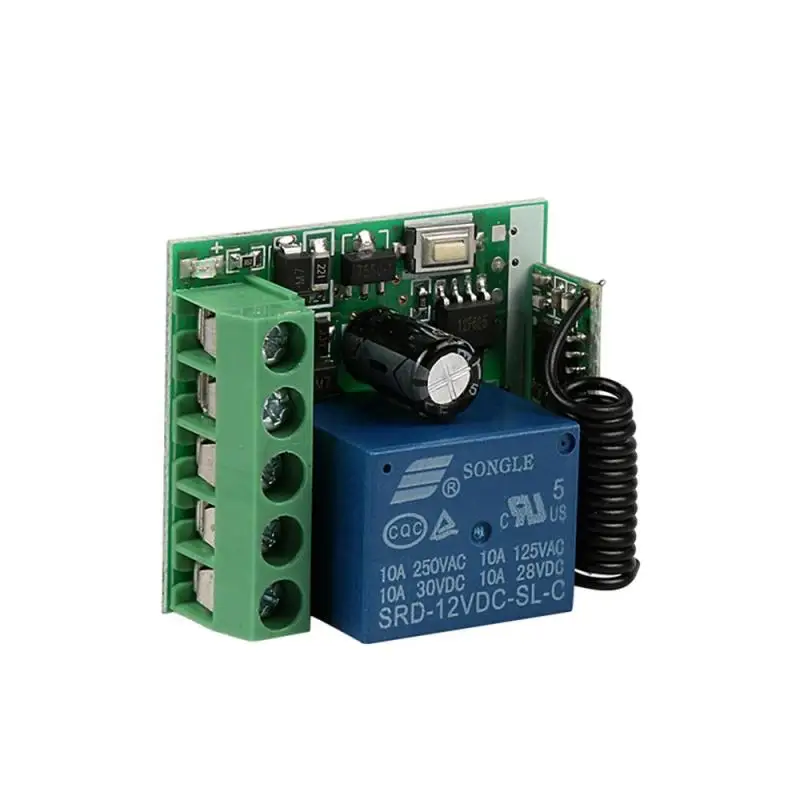

QIACHIP 433 МГц DC 12 В 1CH беспроводной пульт дистанционного управления релейный

QIACHIP 433 МГц универсальный беспроводной пульт дистанционного управления Переключатель DC 12 В мини нижний RF релейный модуль приемника Поддержка 433 МГц RF частота


Здравствуйте! Большое спасибо за просмотр наших продуктов, если у вас есть какие-либо вопросы, отправьте мне сообщение, и я буду рад ответить на ваши вопросы.

Описание:

Гаджет представляет собой одноканальную беспроводную панель управления переключателем, которая поставляется с сверхсильной функцией и приносит вам много удобства в вашей повседневной жизни. С ситемой удаленной поддержки и беспроводным управлениемРольставни двери, гаражные двери и другие telecommandОборудование в пределах 50 м (свободное пространство). Кроме того, он поддерживает несколько режимов работы, таких как мгновенное, переключение и фиксация. Привнеся вам совершенно новый опыт дистанционного управления, вы не можете пропустить его.

Особенности:

* Поддержка нескольких режимов работы: Мгновенный, переключаемый и блокирующий режим.

* Поддерживает Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262).

* Поддержка хранения количества пульта дистанционного управления: 25 шт. (Примечание: система может хранить 25 шт. пультов, если пульт ДУ получит более 25 шт., первоначальный пульт дистанционного управления будет потерян).

* Режим работы RF: сверхгетеродинный прием (модуляция M ode:ASK).

* Идеально подходит для дистанционного управления электрической лампой, электрически управляемыми воротами, электрически управляемыми окнами, рольставнями, гаражными дверями и другими телекоммуникационными устройствами.

*Отлично работает с нашим передатчиком

Технические характеристики (технический индекс):

• Модель: KR1201A
• Тип товара: одноканальный пульт дистанционного управления
• Режим работы RF: Супергетеродинный прием
• Режим модуляции: ASK
• Режим работы: Мгновенный, переключающий, блокирующий и время задержки.
• Входное напряжение: 10 ~ 14 В постоянного тока
• Частота RF: 433 МГц
• Ток покоя: 5 мА
• Чувствительность приема: >97dbm
• Диапазон дистанционного управления: >100 м (свободное пространство).
• Проводной способ подключения: фиксированный столб проводки.
• Режим декодирования: программное декодирование MCU.
• Режим работы: Мгновенный, переключаемый, Блокируемый режим задержки времени блокировки (5s ,10s ,15s)
• Схема проводки 1:
• + V : 12V + (вход).
• -V: 12V - (вход).
• Нет: Обычный открытый (выход).
• COM:Common(Output).
• NC: нормальное закрытие (выход).
• Цвет: зеленый (печатная плата), черный (внешняя оболочка)
• Размер печатной платы: 3,5*3,0*1,8 см/1,37*1,18 * 0.7in
• Масса печатной платы: 16,4 г/0,57 унций
• Посылка Размеры: 3,9*3,5*2,5 см/1,53*1,18 * 0.98in
• Вес посылка: 27,2 г/0,95 унций

Управление Введение:

При просмотре видео будет легко разобраться.

О режиме работы:

• Мгновенного действия:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.
• Переключения:Нажмите, как только кнопка дистанционного управления, реле подключается, дважды нажмите кнопку дистанционного управления, реле отключается.
• Фиксации:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключите реле.
• Режим задержки времени: Нажмите кнопку дистанционного управления, реле подключается; Запуск времени, когда отпустите кнопку дистанционного управления, реле отключается автоматически после 5s или 10s или 15s.

Очистка кода:

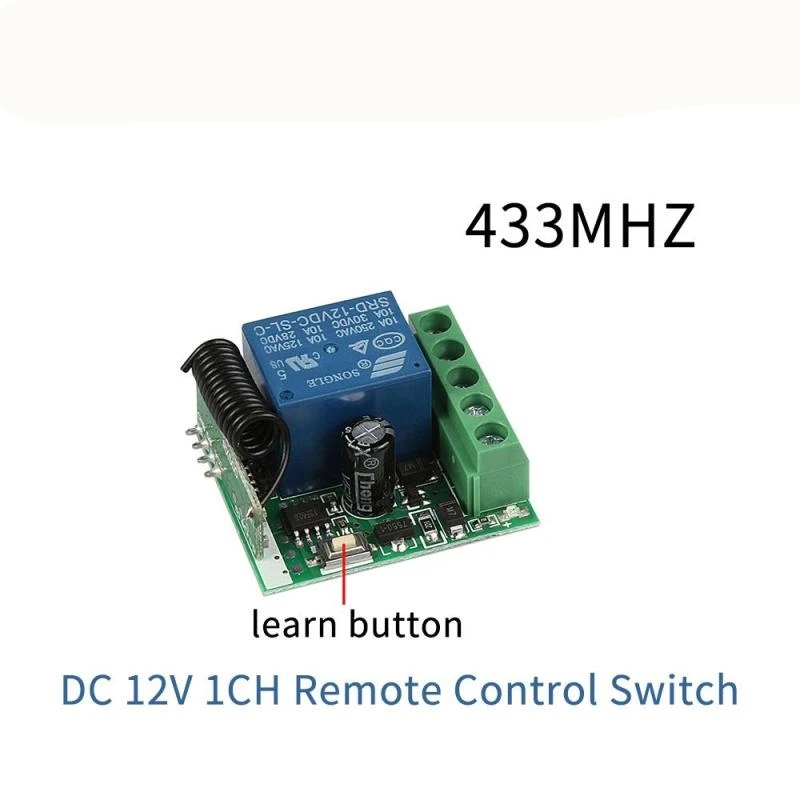

1. Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.
2. После очистки кода, все пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

1. Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
2. Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
3. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
4. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

1. Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.
2. Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
3. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
4. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.

Например: Кнопка A = ON, кнопка B = OFF

1. Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.
2. Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.
3. Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.
4. Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 раз
5. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.
6. A = ON, B = OFF.

Изучение кода: (режим задержки времени)

1. Нажмите клавишу обучения на приемнике четыре раза, время задержки в течение 5 секунд.
2. Нажмите кнопку обучения на приемнике пять раз, время задержки в течение 10 секунд.
3. Нажмите клавишу обучения на приемнике шесть раз, время задержки в течение 15 секунд. Светодиодный индикатор будет выключен. Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.
4. Через 3 секунды светодиодный индикатор будет включаться снова, означает, что обучение успешно.

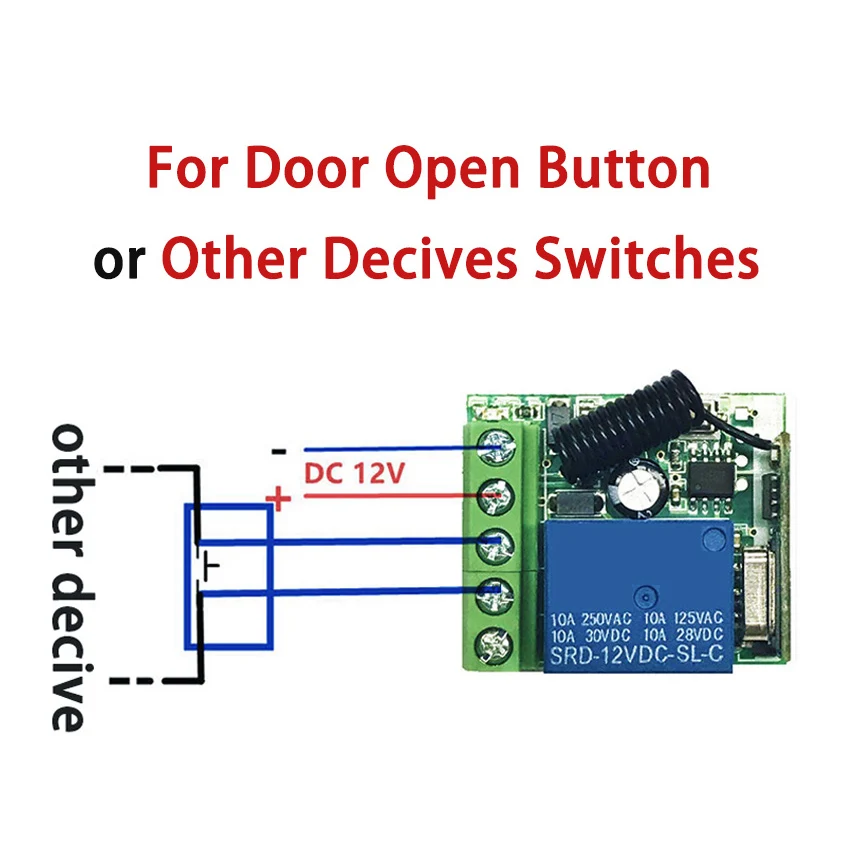

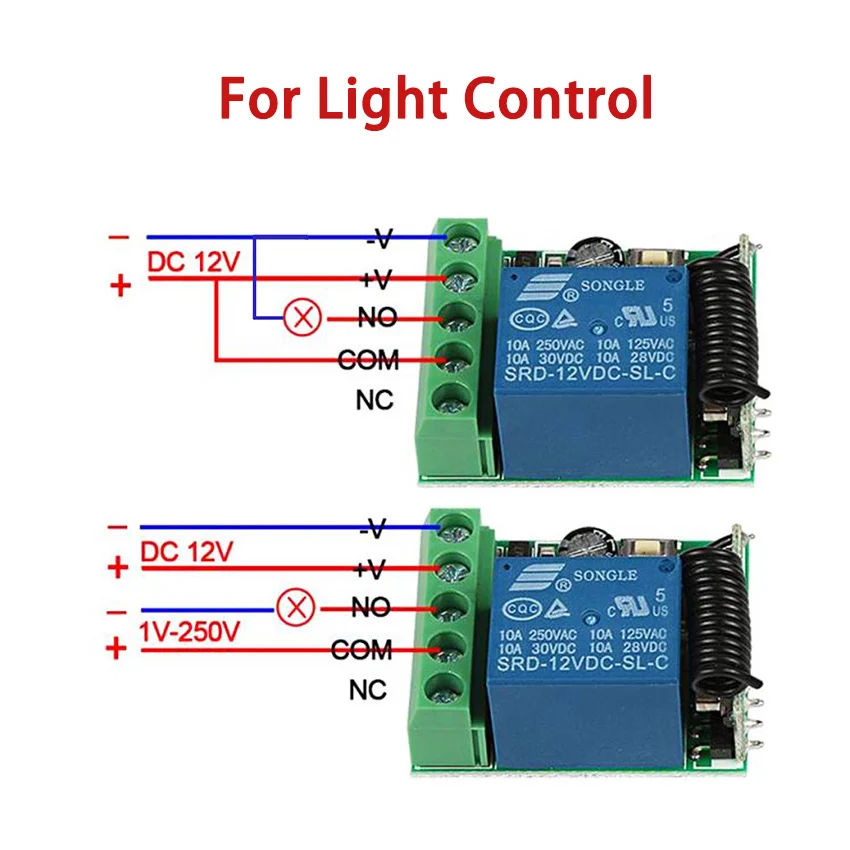

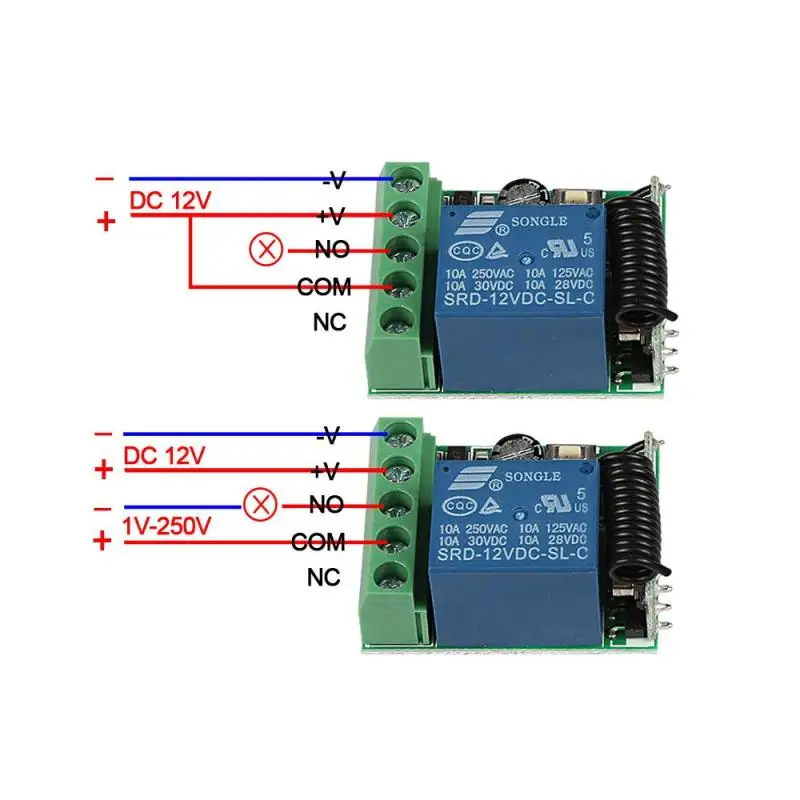

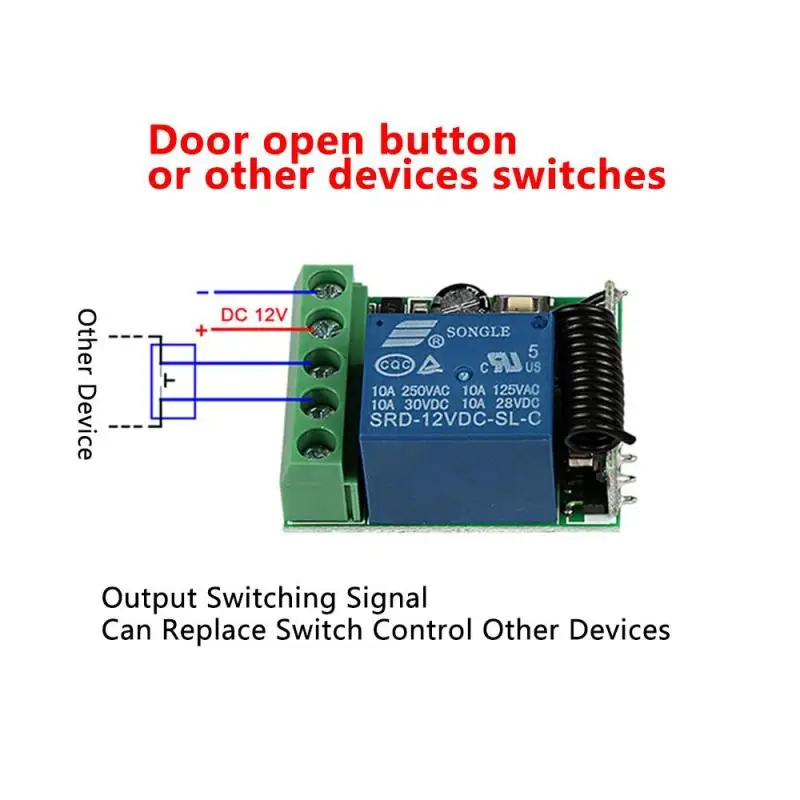

Проводка diagarm

+ V : 12V + вход

-V : 12V-вход

НЕТ: выход, обычный открытый

COM: выход, общий

NC: выход, нормальное закрытие
