1,54 дюймовый E-Ink сырой дисплей электронная бумага с SPI интерфейс многоцветный дисплей Поддержка Raspberry Pi Arduino STM32

Обзор: материнская плата

Это сырой дисплей E-Ink, 1,54 дюйма со встроенным контроллером, общающийся через интерфейс SPI, поддерживает многоцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности:

◆Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

◆Ультра низкое энергопотребление, в основном мощность требуется только для освежения

◆Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики:

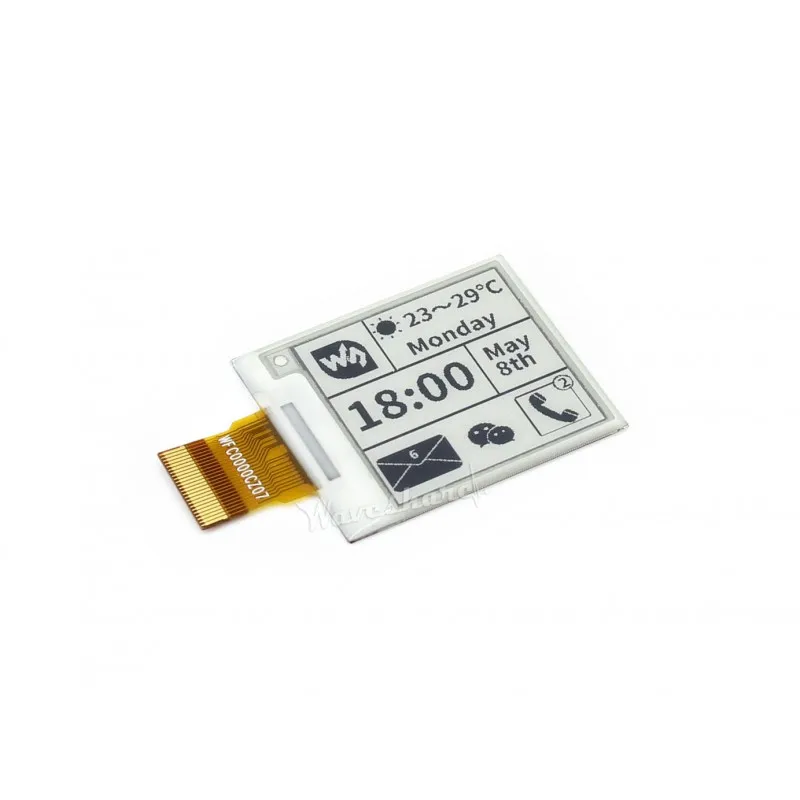

1,54 дюймовая электронная бумага:

◆Рабочее напряжение: 3,3 V

◆Интерфейс: 3-провод SPI, 4-провод SPI

◆Размер контура: 31,8 мм × 37,32 мм × 1,05 мм

◆Размер дисплея: 27,6 мм × 27,6 мм

◆Точка шаг: 0,138 × 0,138

◆Разрешение: 200 × 200

◆Цвет дисплея: черный, белый

◆Серый уровень: 2

◆Частичное обновление: 0,3 s

◆Время полного обновления: 2s

◆Мощность обновления: 26,4 МВт (typ.)

◆Мощность в режиме ожидания: <0,017 МВт

◆Угол обзора: >170 °

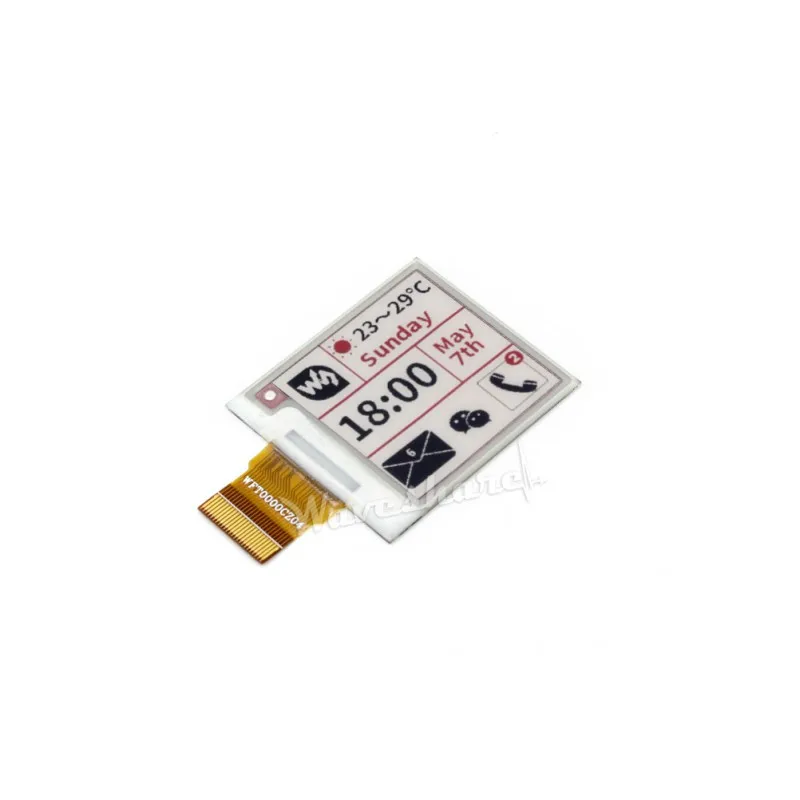

1,54 дюймовая электронная бумага (B):

◆Рабочее напряжение: 3,3 V

◆Интерфейс: 3-провод SPI, 4-провод SPI

◆Размер контура: 31,8 мм × 37,32 мм × 1,05 мм

◆Размер дисплея: 27,6 мм × 27,6 мм

◆Точка шаг: 0,138 × 0,138

◆Разрешение: 200 × 200

◆Цвет дисплея: красный, черный, белый

◆Серый уровень: 2

◆Время полного обновления: 8s

◆Мощность обновления: 26,4 МВт (typ.)

◆Мощность в режиме ожидания: <0,017 МВт

◆Угол обзора: >170 °

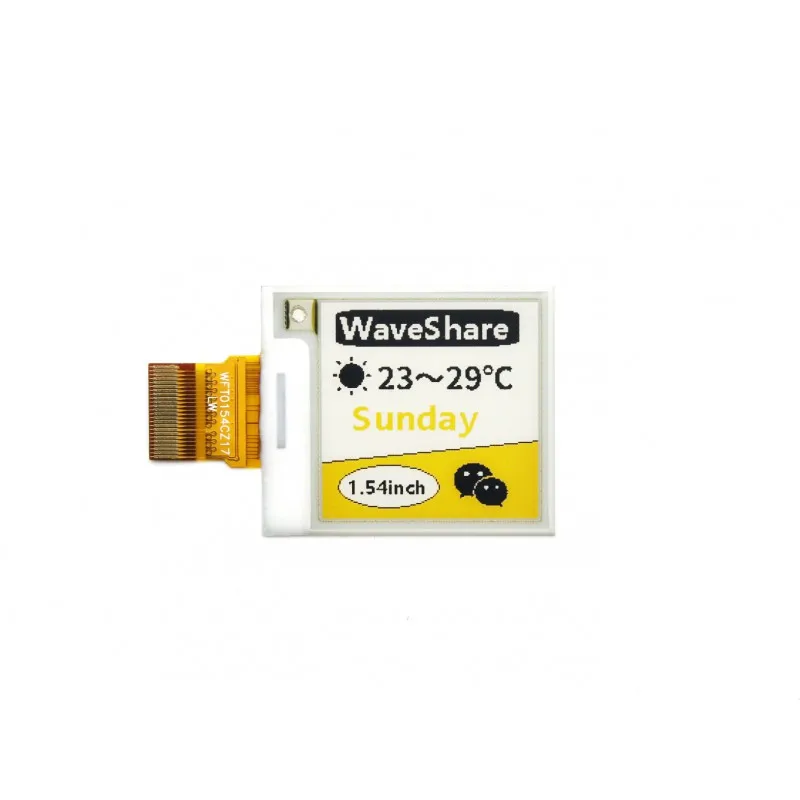

1,54 дюймовая электронная бумага(C):

◆Рабочее напряжение: 3,3 V

◆Интерфейс: 3-провод SPI, 4-провод SPI

◆План измерения: 37,32 мм × 31,8 мм × 0,98 мм

◆Размер дисплея: 27,51 мм × 27,51 мм

◆Точка шаг: 0,181 × 0,181

◆Разрешение: 152 × 152

◆Цвет дисплея: желтый, черный, белый

◆Серый уровень: 2

◆Время полного обновления: 27s

◆Мощность обновления: 26,4 МВт (typ.)

◆Мощность в режиме ожидания: <0,017 МВт

◆Угол обзора: >170 °

Развития ресурсы:

Вариант 1 Вики:Www.wav eshare.com/wiki/1.54inch_e-Paper_Module

Вариант 2 Вики:Www.wav WAV (B)

Вариант 3 Вики:: Www.wav WAV (C)

Упаковочный лист:

1,54 дюймовая электронная бумагаX1 или1,54 дюймовая электронная бумага (B)X1 или1,54 дюймовая электронная бумага(C)X1Согласно вашему выбору.
