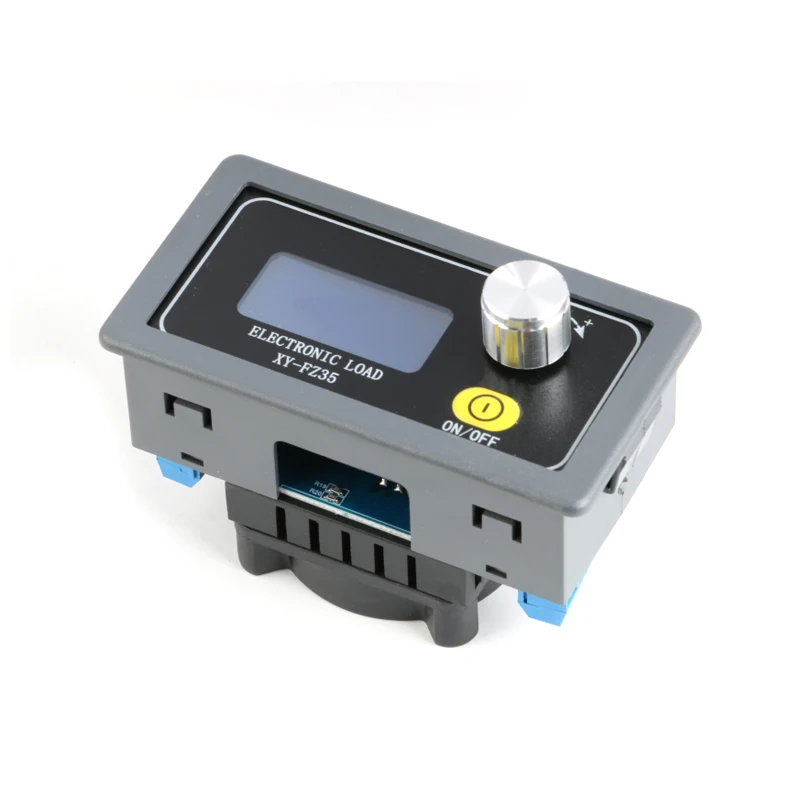

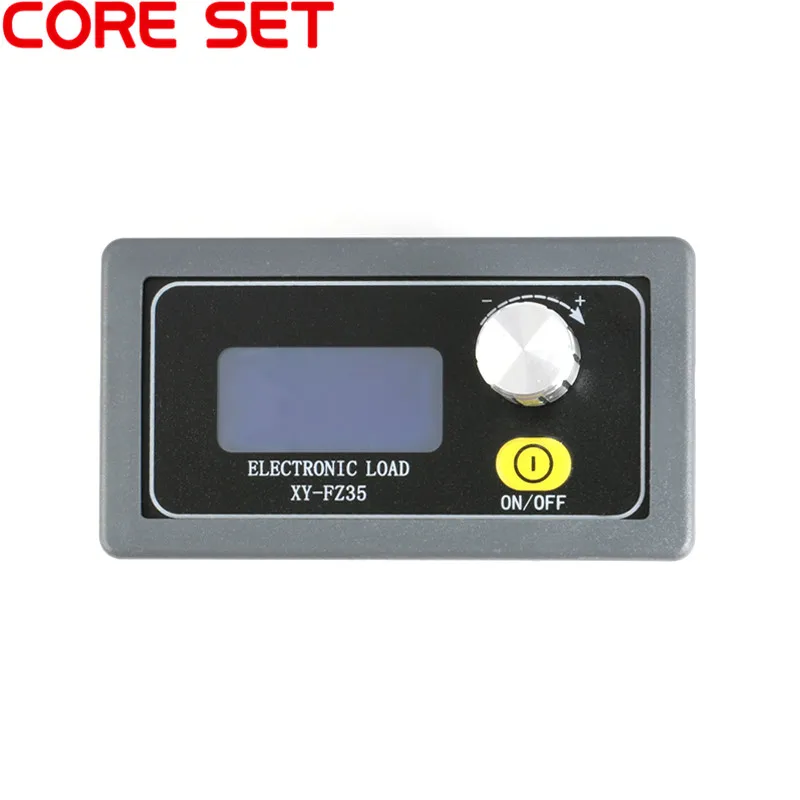

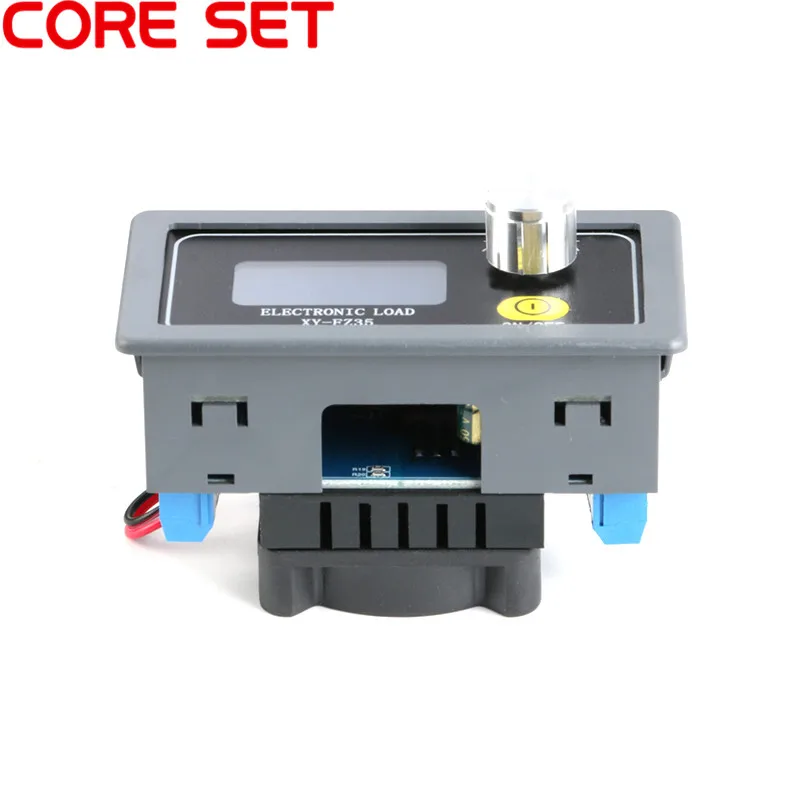

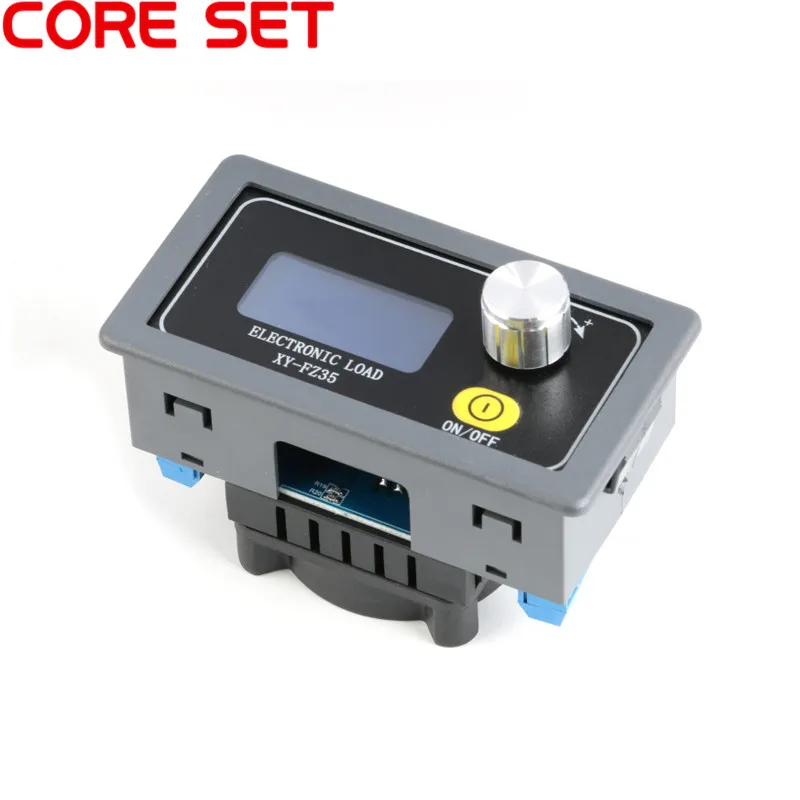

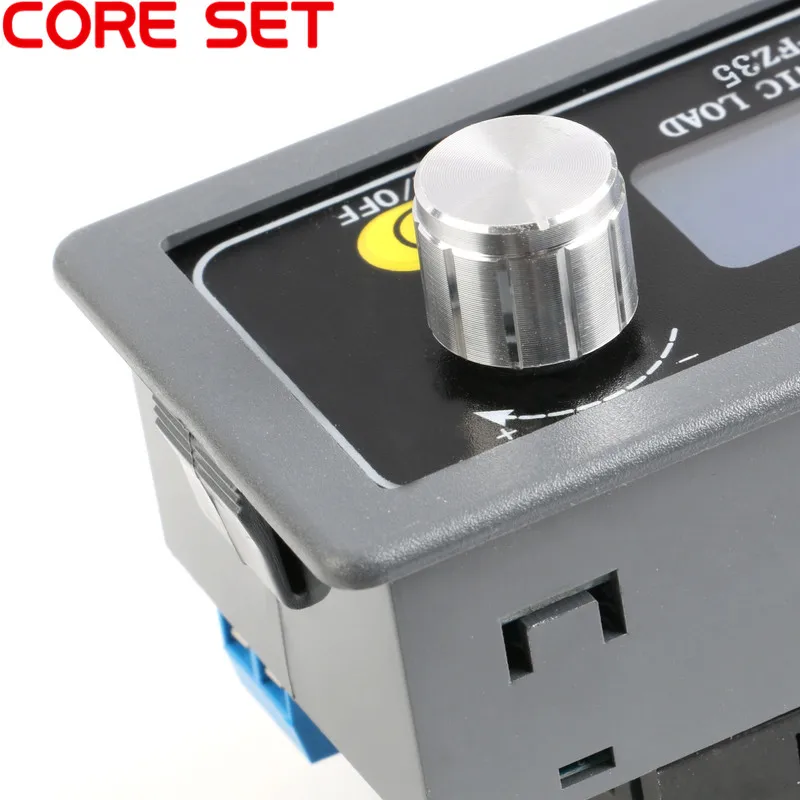

35 Вт электронная Регулируемая нагрузка постоянный ток старение резистор батарея

35 Вт электронная Регулируемая нагрузка, постоянный ток, старение, резистор, батарея, тестер емкости, ЖК-дисплей, напряжение, мощность тока

Интеллектуальная электронная нагрузка с контролируемым температурным режимом, четкий интерфейс, простая работа, с идеальным механизмом защиты

Особенности Описание:

1. Ток, напряжение в, мощность Вт, емкость Ач и время разряда могут отображаться;

2. Имеет механизм звуковой защиты;

3. Автоматическая диагностика емкости разряда и времени разряда;

4. Установите максимальный разряд (OAH) и максимальный срок разряда (OHP); (Продолжение беспилотных экспериментов по старению)

5. Умный вентилятор с контролируемым температурным режимом, когда мощность выше 10 Вт или температура выше 40 ℃, вентилятор запускается автоматически;

6. Использование потенциометра ротационного кодирования, может точно регулировать ток, точность до 0,01a, ток может быть блокирован, чтобы предотвратить неправильное использование;

7. Функция Группы данных: вы можете выбрать, добавить ли значение емкости и время работы на предыдущий стадии;

8. Имеет мощную функцию последовательной связи.

Особенности деталь

Во-первых, улучшите механизм защиты:

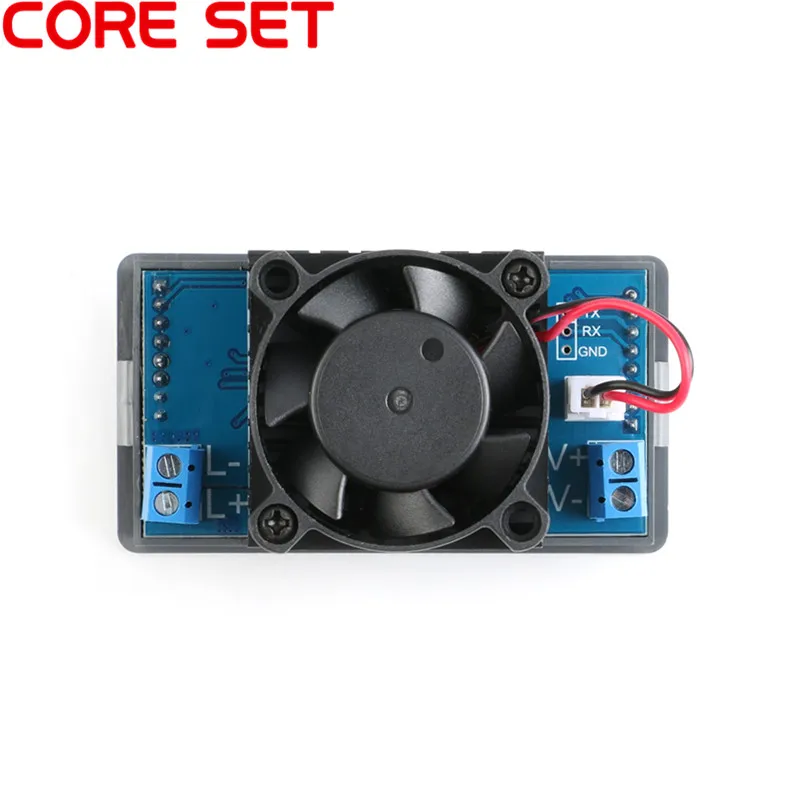

1. Конец блока питания имеет защиту от обратного хода, обратное соединение не горит;

2. Конец нагрузки имеет защиту от обратного хода, обратное соединение не горит;

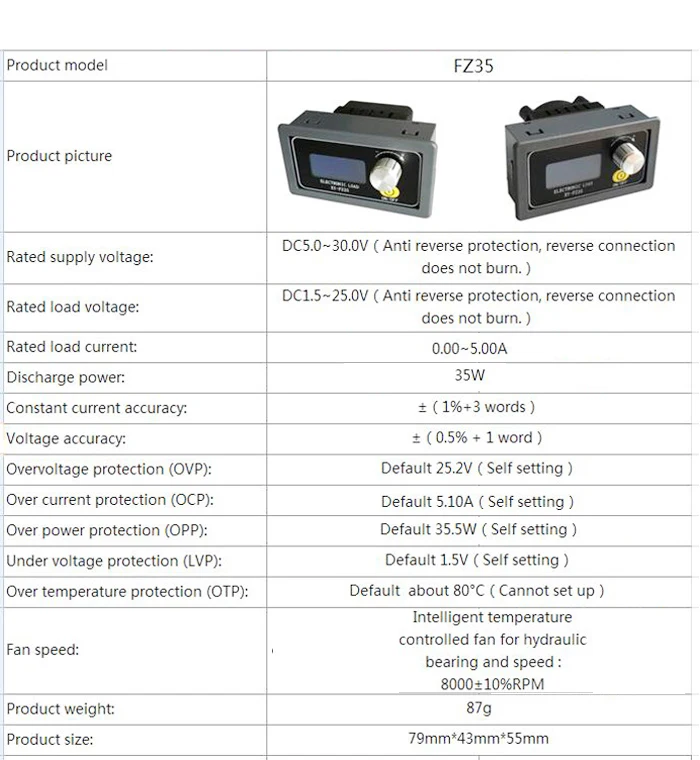

3.OVPЗащита от перенапряжения (по умолчанию 25,2 в, можно модифицировать самостоятельно, после защиты от перенапряжения, ЖК-интерфейс мигает дисплейOVP);

4.OCPЗащита от перелива (по умолчанию, 5,10 А, можно модифицировать самостоятельно, после защиты от перегрузки по току, ЖК-Мигающий ДисплейOCP);

5.Из полиуретана с открытыми порамиЗащита питания (по умолчанию 35,5 Вт, можно модифицировать самостоятельно, после защиты питания, ЖК-дисплей мигаетИз полиуретана с открытыми порами);

6.OTPЗащита от перегрева (после температуры нагрузки выше 80 ℃, защита от перегрева, мерцание жидкого кристаллаOTP);

7.LVPЗащита от недостаточного напряжения (по умолчанию 1,5 V, может быть ставит перед собой, после того, как защита от пониженного напряжения ЖК-дисплей Мигающий ДисплейLVP, В таких случаях, как тестирование разряда батареи, установка подходящего LVP может эффективно предотвратить переключение аккумулятора на разряд, чтобы не повредить аккумулятор).

Во-вторых, электронная нагрузка на начальном состоянии мощности:

Электронная нагрузка автоматически экономит состояние переключения, прежде чем выключить, и является начальным состоянием нового включения;

В-третьих, производительность и Время разряда:

1. Сбор данных о разгрузке емкости: ток нагрузки не является нулевым, пока следующий ток нагрузки не будет нулевым, полагается, что процесс разгрузки завершился, и это соответствует информации;

2. Время разряда: от тока не нулевой, начиная со времени запуска, до следующей загрузки тока нулевой, полагаем, что завершением тестового процесса является процесс обработки данных;

Четыре, установите максимальная емкость (OAH) и установите максимальное время разряда (OHP):

1. Установка максимальной емкости (OAH): КогдаOAHФункция запускается, когда емкость сброс нагрузки выше, чем набор максимальной емкости, Электронная нагрузка автоматически замедляется и мигает, чтобы отобразить экранOAH", И когдаOAHБудильник поднимается, данные емкости автоматически опускаются;

2. Установите максимальное время разряда (ПОГ): КогдаПОГФункция запускается, когда время работы загрузки больше, чем максимальное время разряда, Электронная нагрузка автоматически замедляется и мигает, чтобы дисплей"ПОГ", И когдаПОГБудильник поднимается, показывает время, автоматически опускается;

Примечание: При отсутствии функции OAP и OHP электронная нагрузка будет записывать емкость разряда и время разряда, включается функция OAH и OHP, до заданного значения после того, как электронная нагрузка прекратила свою работу; Когда функция OHP включена, Время работы электронной загрузки-это Режим обратного отсчета;

Функции OAP и OHP, могут быть хорошей осуществлением беспилотных испытаний на старение энергии.

Пять, характеристики групп данных:

Разделен на «DAT0», «DAT1»

DAT0: мигание показывает только значение емкости и время работы на предыдущий стадии, и не добавляется к следующей стадии;

DAT1: мигание показывает значение емкости и время работы на предыдущий стадии, и автоматически добавляется к следующей стадии;

Инструкции по эксплуатации интерфейса:

Во-первых, инструкции по эксплуатации интерфейса:

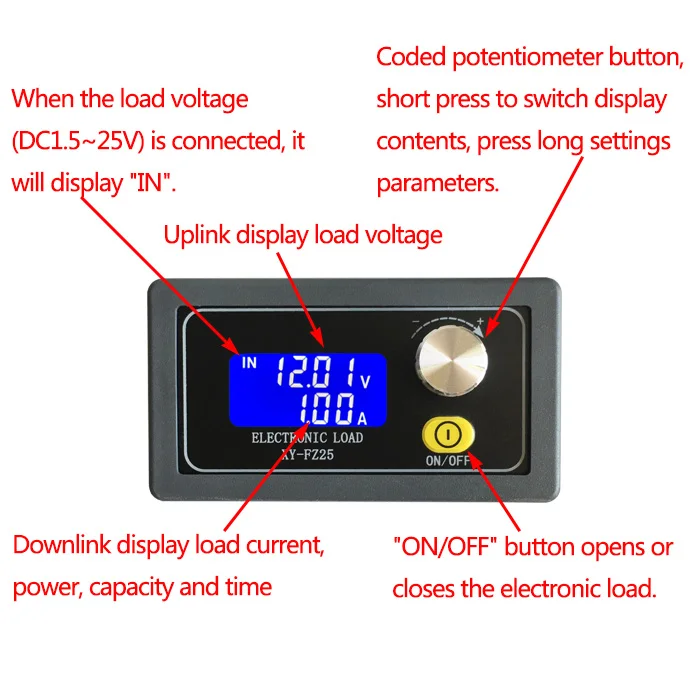

1. Электронная нагрузка включается, а затем входит в рабочий интерфейс, который используется для включения или выключения электронной нагрузки, короткое нажатие кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в режиме реального времени, поворачивая потенциометр кодировщика;

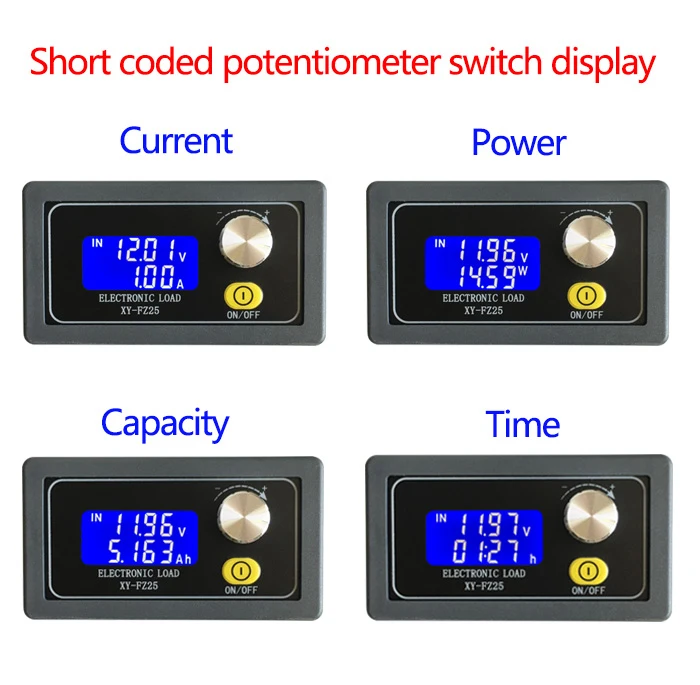

2. Короткое нажатие, клавиша кодирующий потенциометр, для переключения отображения нижнего соединения (ток, мощность, время);

3. В любом интерфейсе дисплея, вращающийся кодирующий потенциометр автоматически переключается на интерфейс текущего дисплея;

4. В интерфейсе текущего дисплея для включения или выключения функции блокировки данных используется длинная кнопка «Вкл/Выкл», если функция блокировки данных включена, символ блокировки»|-«Будет отображаться перед током, в это время не может регулировать ток нагрузки в реальном времени, поворачивая кодирующий потенциометр, чтобы предотвратить неправильное использование;

5. В интерфейсе емкости/времени нажмите кнопку «Вкл/Выкл», чтобы очистить соответствующие данные о емкости/времени.

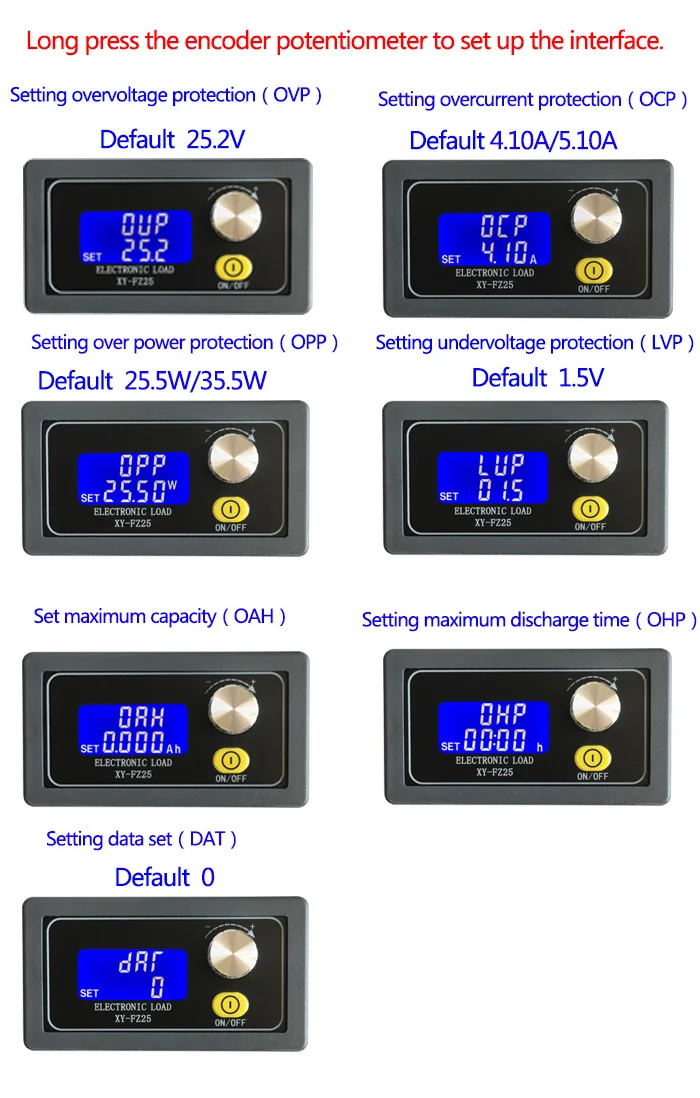

Во-вторых, инструкции по эксплуатации интерфейса настройки:

1. В интерфейсе настройки входит кодирующий потенциометр, удерживающий Длительное нажатие;

2. Поворачивая потенциометр кодировщика, отрегулируйте размер параметров, увеличивайте по часовой стрелке и уменьшайте сопротивление против часовой стрелки; Переключайте параметры, которые необходимо модифицировать, короткое нажатие на вращающийся датчик;

3. В режиме максимальной мощности (OAH)/Максимальное время разрядки (ПОГ) два параметра, короткое нажатие "ВКЛ/ВЫКЛ", чтобы выбрать соответствующий функцией включения или выключения, если дисплей закрыт, дисплей «-0»;

4. В интерфейсе параметров с максимальной емкостью (OAH), короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999Ah/99. 99ah/999. 9АЧ/9999ач);

5. Полные настройки параметров, длинное нажатие, потенциометр датчика, выход из интерфейса настройки, автоматическое сохранение параметров;

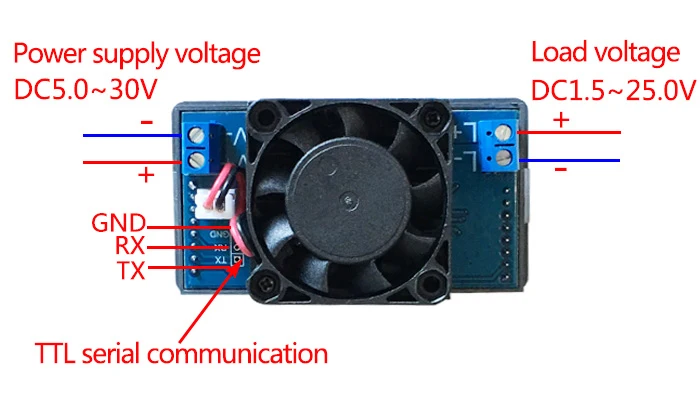

Последовательный порт управления (одноchip TTL уровень связи)

Скорость передачи данных: 9600 бит/с

Бит данных: 8

Стоп-бит: 1

Контрольный бит: нет

Контроль потока: нет

Формат загрузки данных:

Без статуса будильника:

Напряжение, ток нагрузки, значение емкости, время разряда;

11,90 в, 0,11а, 0,004ач, 00:02 а напряжение нагрузки 11,90 В, ток нагрузки 0,11а, емкость 0,004ач, время разряда 00:02;

Примечание: Если включен максимальный срок разряда, 00:02 указывает на обратный отсчет;

Состояние тревоги:

Код состояния сигнала тревоги (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

Чтение параметров продукта, настройки

OVP: 25,2, OCP: 5,10, OPP: 35,5, LVP: 1,50, OAH:0222,OHP:00:00,

Перенапряжение, перегрузки по току, перегрузка, пониженное напряжение, максимальная емкость, максимальное время разряда
