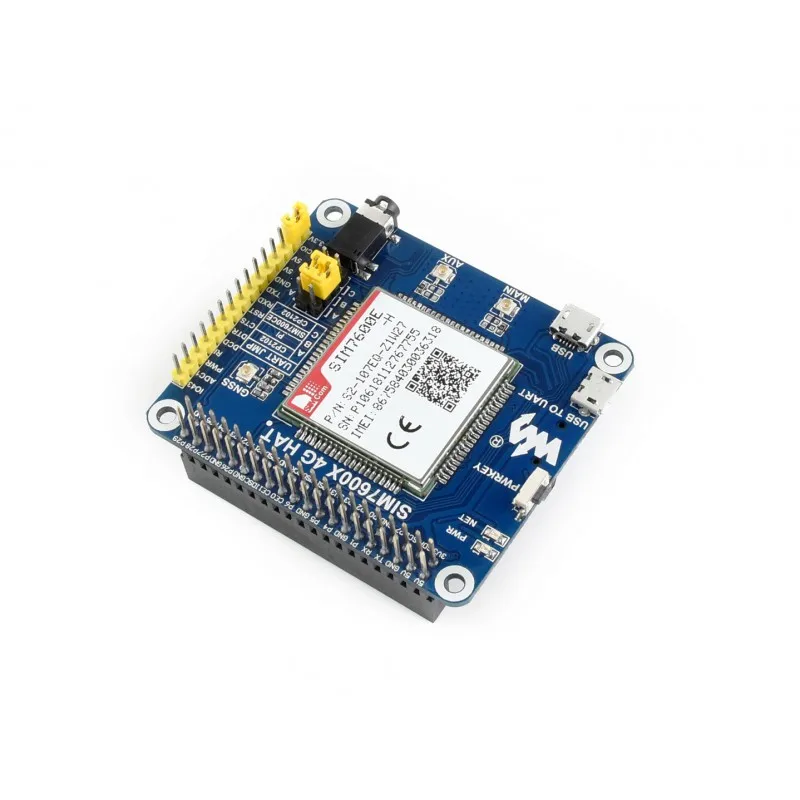

SIM7600E-H 4G/3G/2G/GSM/GPRS/GNSS HAT поддерживает LTE CAT4 для Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

Применимо область:

SIM7600E-HВ основном применяется в Юго-Восточной Азии, Западной Азии, Европе, Африке.
Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Обзор: материнская плата

В SIM7600E-H 4G шляпа-4G/3G/2G и ГНСС модуль позиционирования, который поддерживает LTE CAT4 до 150 Мбит/с на нисходящий канал передачи данных. Это довольно низкое энергопотребление.

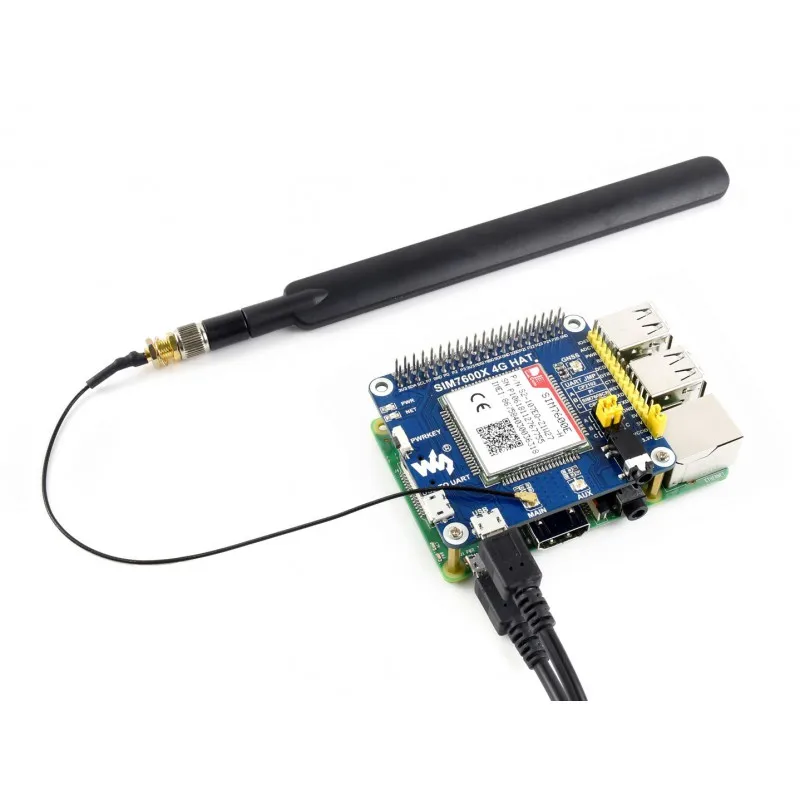

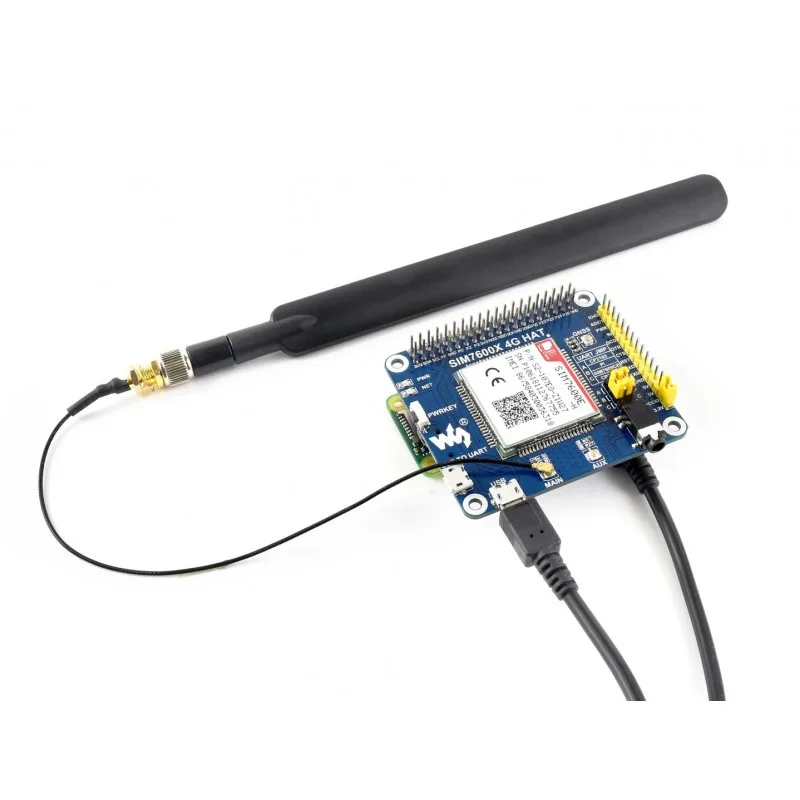

Вы можете подключить этот модуль 4G к компьютеру для работы в Интернете, или подключить его к Raspberry Pi, чтобы включить функции, такие как высокоскоростное соединение 4G, беспроводная связь, телефонный звонок, отправка SMS, а также получать оповещения глобальное позиционирование и т. Д.

Особенности:

• Подключение Raspberry Pi, совместимо с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

• Поддержка набора номера, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.

• Поддержка позиционирования базовой станции GPS, BeiDou, Glonass, LBS

• Встроенный интерфейс USB для тестирования команд, получения данных позиционирования GPS и т. д.

• Встроенный usb-конвертер CP2102 в UART для последовательной отладки

• Контакты управления UART для соединения с хост-платами, такими как Arduino/STM32

• Слотом для SIM карты, поддерживает 1,8 V/3V сим-карты

• Слот для tf-карты для хранения данных, таких как файлы, сообщения и т. д.

• Встроенный аудиоразъем и аудио декодер для телефонного звонка

• 2x светодиодные индикаторы, легко контролировать рабочее состояние

• Понятная напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки

• Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

• Autobauding baudrate: 9600bps ~ 115200bps

• Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

• Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT

• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

GNSS Технические характеристики:

Тип приемника

* 16-канальный

* C/A co

Чувствительность

* Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД)

* Холодный запуск: -148 дБм

Время на первое исправление (открытый воздух)

* Холодный запуск: <35s

* Горячие старты: <1s

Точность

* Позиции по уровню поверхности: <2,5 м КЭП

Характеристики SMS и аудио:

SMS

* Поддерживаемые типы: MT, MO, CB, Text, PDU

* Хранение: USIM карта и я (по умолчанию)

Функция аудио

* Поддерживает эхо-подавление

* Поддерживает шумоподавление

Другие характеристики:

•Источник питания: 5 В

•Рабочее напряжение: 5V/3,3 V (настроенный через джемпер)

•Рабочая температура: -30 °C ~ 80 °C

•Температура хранения: -45 °C ~ 90 °C

•Размер: 56,21 мм x 65,15 мм

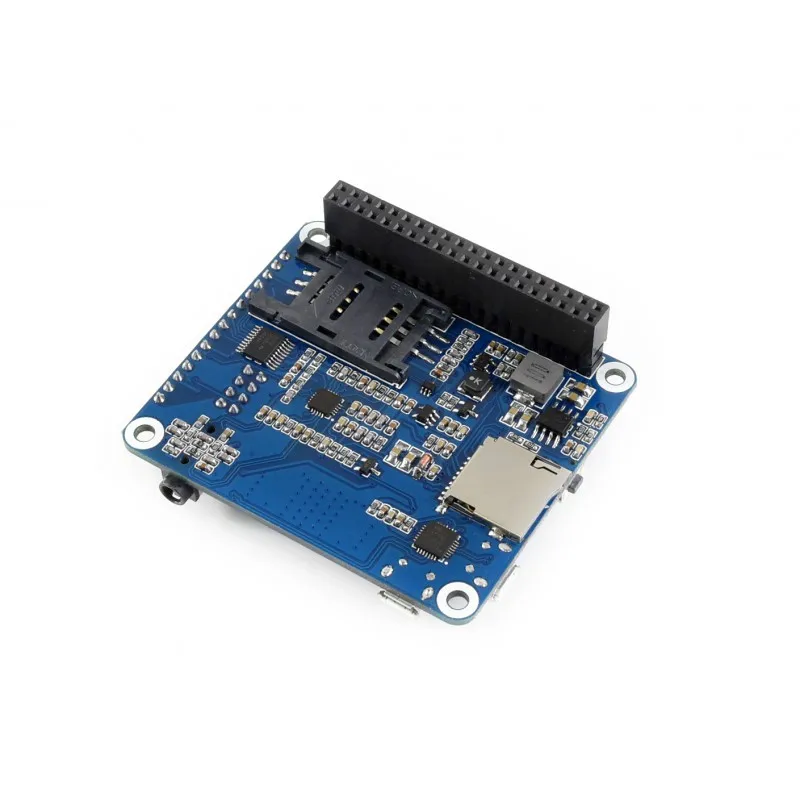

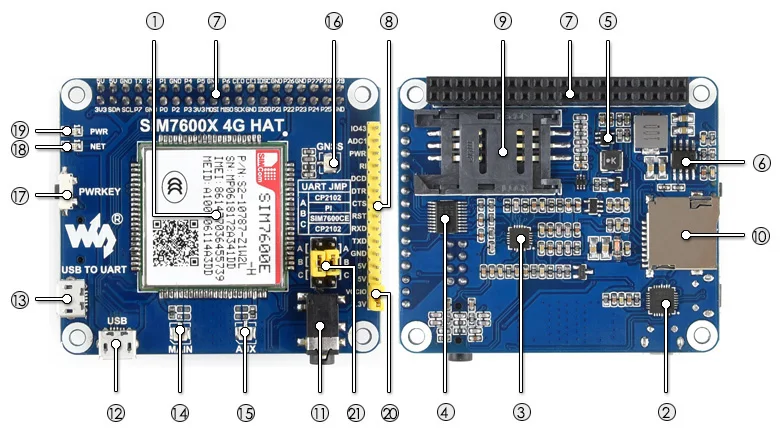

Что на борту:

1. SIM7600E-H

2. CP2102 USB в UART конвертер

3. NAU8810 аудио декодер

4. TXS0108EPWR переводчик напряжения:Переводит 3,3 V/5V в 1,8 V

5. MP2128DT микросхема

6. MP1482 микросхема

7. Raspberry Pi GPIO заголовок:Для подключения с Raspberry Pi

8. Интерфейс управления SIM7600:Для подключения с хост-платами, такими как Arduino/STM32

9. Слот для sim-карты:Поддерживает 1,8 V/3V сим-карты

10. Слот для tf-карты:Позволяет хранить файлы/SMS/...

11. 3,5 мм наушники/разъем для подключения микрофона

12. Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д.

13. Интерфейс USB в UART:Для последовательной отладки или входа в Raspberry Pi

14. Основные антенного разъема

15. AUX антенного разъема

16. ГНСС антенного разъема

17. Выключатель питания

18. Индикатор состояния сети

19. Индикатор питания

20. Рабочее напряжение выбор перемычки:

    VCCIO-3,3 V: набор рабочее напряжение 3,3 V

    VCCIO - 5 в: установить рабочее напряжение как 5 В

21. UART выбор джемпер:

    О: доступ к Raspberry Pi через USB к UART

    B: Управляйте SIM7600 Raspberry Pi

    C: Управляйте SIM7600 через USB в UAR

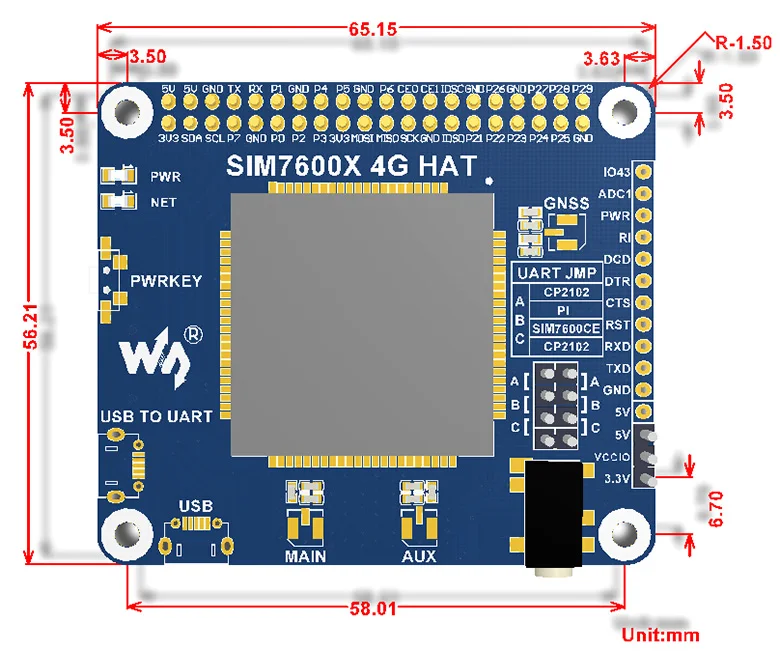

Размер:

Развития ресурсы:

Вики:Www.wav eshare.com/wiki/SIM7600E-H_4G_HAT

1 X SIM7600E-H 4G шляпа

Антенна LTE-1 шт.

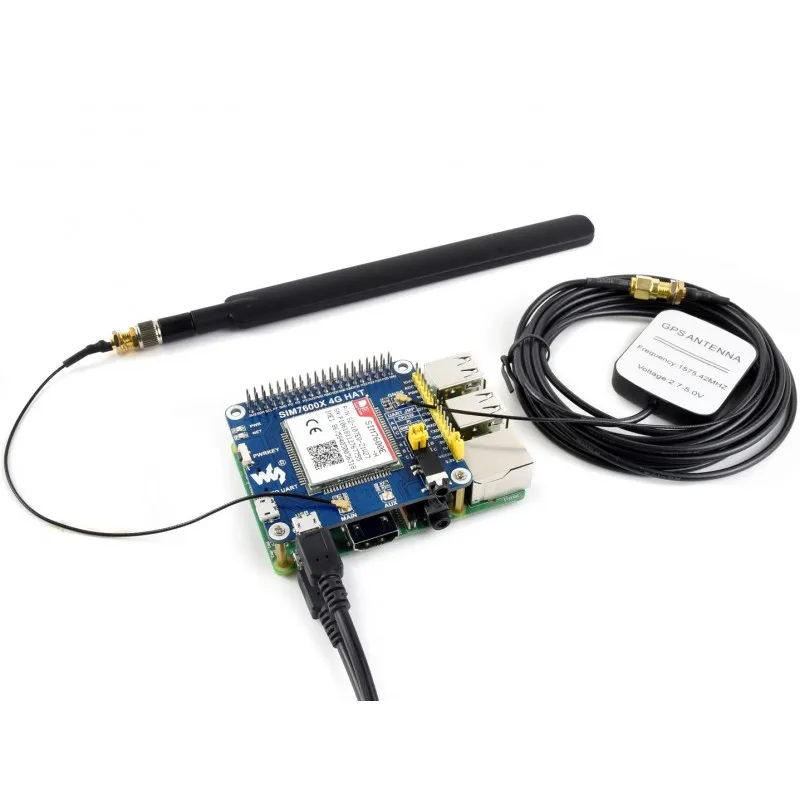

1 X внешняя антенна GPS (B)

1 х разъем USB типа A для кабеля micro-plug

1 х винты RPi (2 шт.)
